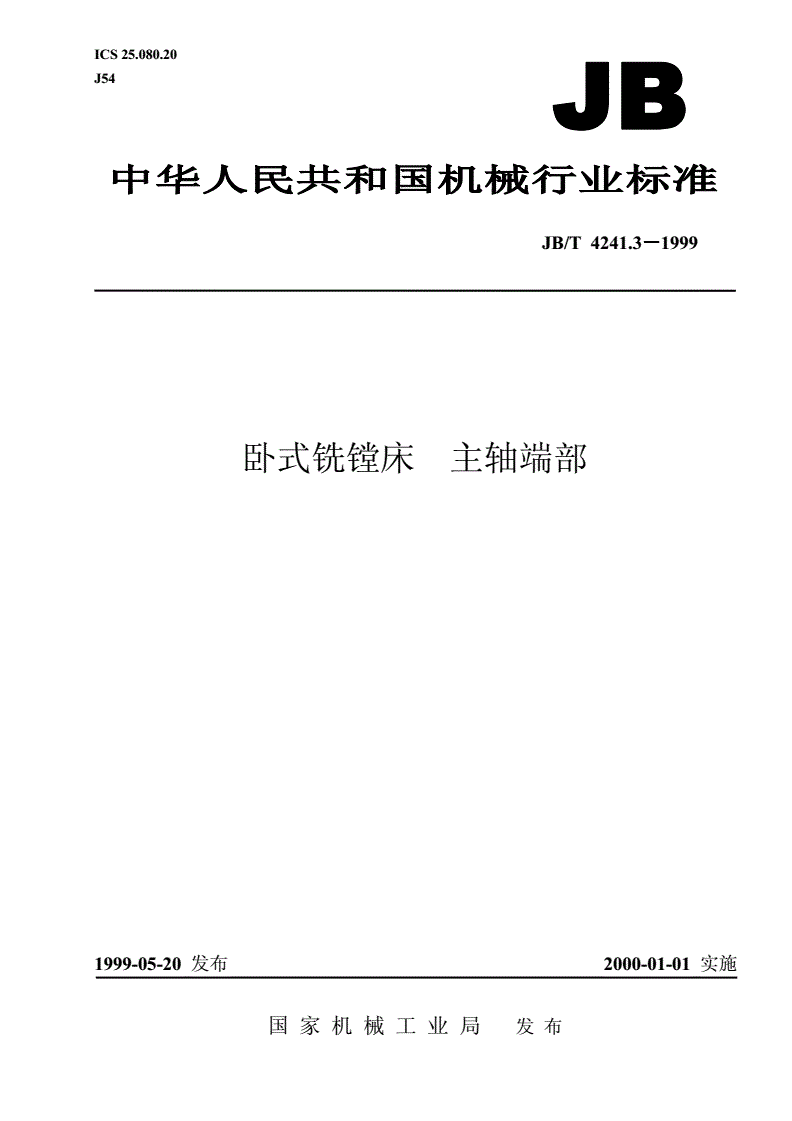

JB/T 4241.3-1999 卧式铣镗床 主轴端部

ICS25.080.20

J54

JB/T4241.3999－－－1

卧式铣镗床主轴端部

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T4241.3－－－－1999

前言

本标准是对ZBJ54019—89《卧式铣镗床主轴端部》的修订，修订时仅按有关规定进行了编辑

性修改，技术内容未改变。

本标准是JB/T4241《卧式铣镗床》系列标准的一部分，该系列标准包括以下四个部分：

JB/T4241.1—1999卧式铣镗床参数

JB/T4241.2—1999卧式铣镗床系列型谱

JB/T4241.3—1999卧式铣镗床主轴端部

JB/T4241—1993卧式铣镗床技术条件

与本系列标准配套的标准有：

GB/T5259—1985卧式铣镗床精度

JB/T4367—1996落地铣镗床精度检验

JB/T4373—1986刨台卧式铣镗床精度

本标准的附录A是标准的附录。

本标准自实施之日起代替ZBJ54019—89。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会钻镗床分会归口。

本标准负责起草单位：中捷友谊厂。

本标准于1989年3月首次发布。

I

中华人民共和国机械行业标准JB/T4241.3－－－－1999

卧式铣镗床主轴端部代替ZBJ54019—89

1范围

本标准规定了卧式铣镗床的镗轴及铣轴的端部结构及尺寸。

本标准适用于一般用途的卧式铣镗床。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1443—1996机床和工具柄用自夹圆锥

GB/T3837.1—1983机床工具7∶24圆锥联结主轴端部

GB/T3837.2—1983机床工具7∶24圆锥联结主轴端面键

3卧式铣镗床镗轴端部尺寸

3.1卧式铣镗床镗轴端部型式有A型、B型和C型三种。

图1A型

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T4241.3－－－－1999

图3C型

3.2A型、B型为采用莫氏及米制圆锥孔的镗轴端部，其尺寸应符合表1及图1和图2的规定；C型

为采用7∶24圆锥孔的镗轴端部，其尺寸应符合表2及图3的规定。

表1mm

镗轴圆锥孔d

直径
