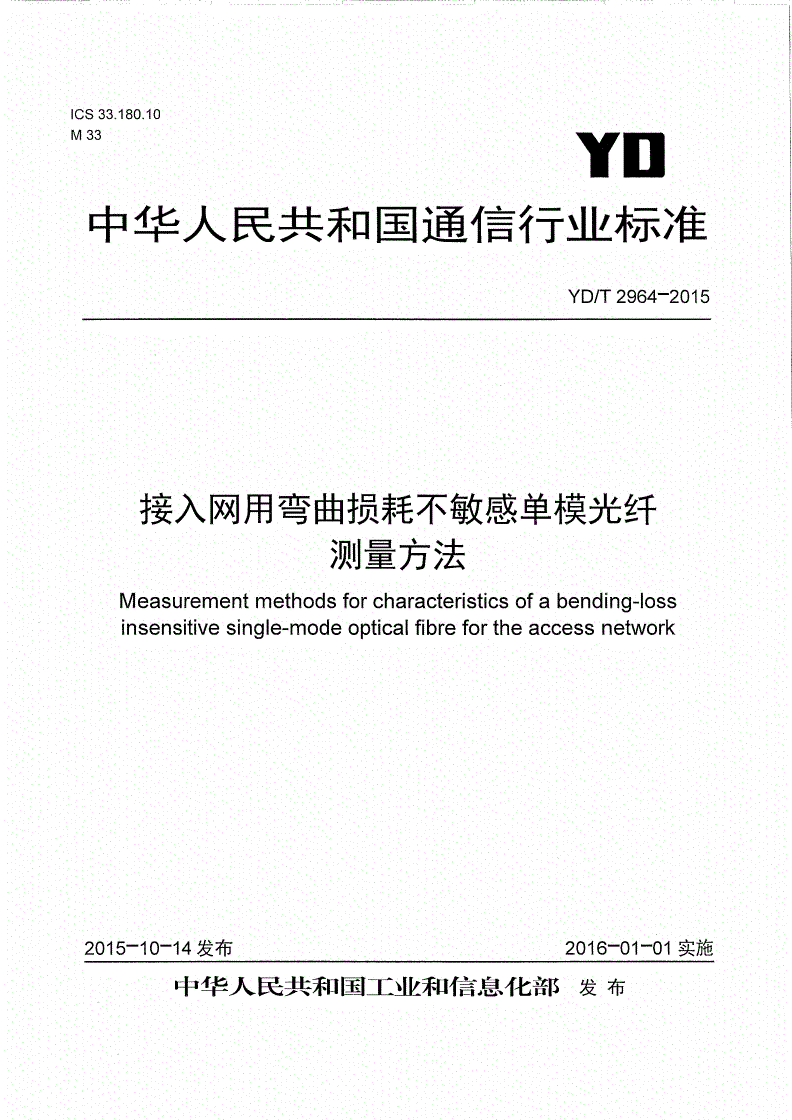

YD/T 2964-2015 接入网用弯曲损耗不敏感单模光纤测量方法

ICS33.180.10

M33YD

中华人民共和国通信行业标准

YD/T2964-2015

接入网用弯曲损耗不敏感单模光纤

测量方法

Measurementmethodsforcharacteristicsofabending-loss

insensitivesingle-modeopticalfibrefortheaccessnetwork

2015-10—14发布2016-01—01实施

中华人民共和国工业和信息化部发布

YD/T2964-2015

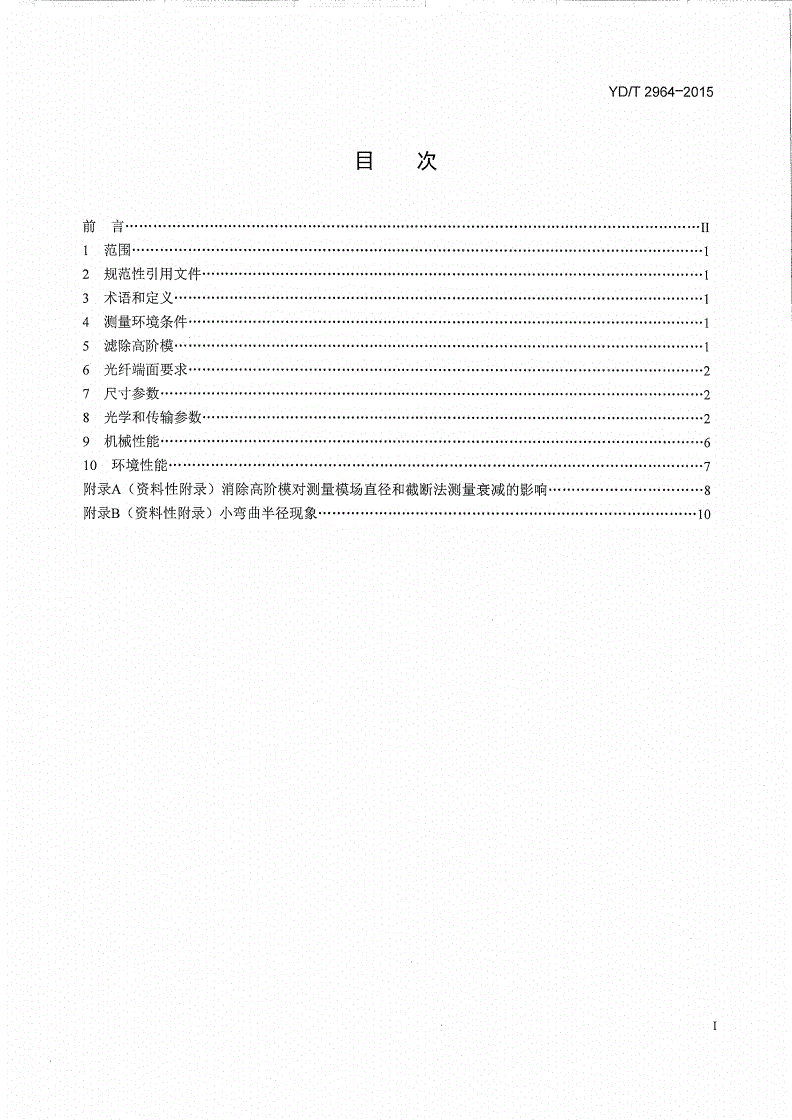

目次

前言.......................................••••••......................................••■••II

1泪围........................1

2规范性引用文件..............................................................1

3#辭口紋...........................................................................•••••1

4测量环境条件.....................................................1

5聽雜木莫.….........................................1

6光纤端面要求..........................................2

7财錄........................................................................--2

8光学和传输参数....................................................2

9棚■隨.....................••••••.....................................................■•■■6

10骑峨................................................................................7

附录A(资料性附录）消除高阶模对测量模场直径和截断法测量衰减的影响.......................8

附录B(资料性附录）小弯曲半径现象.........................................................10

YD/T2964-2015

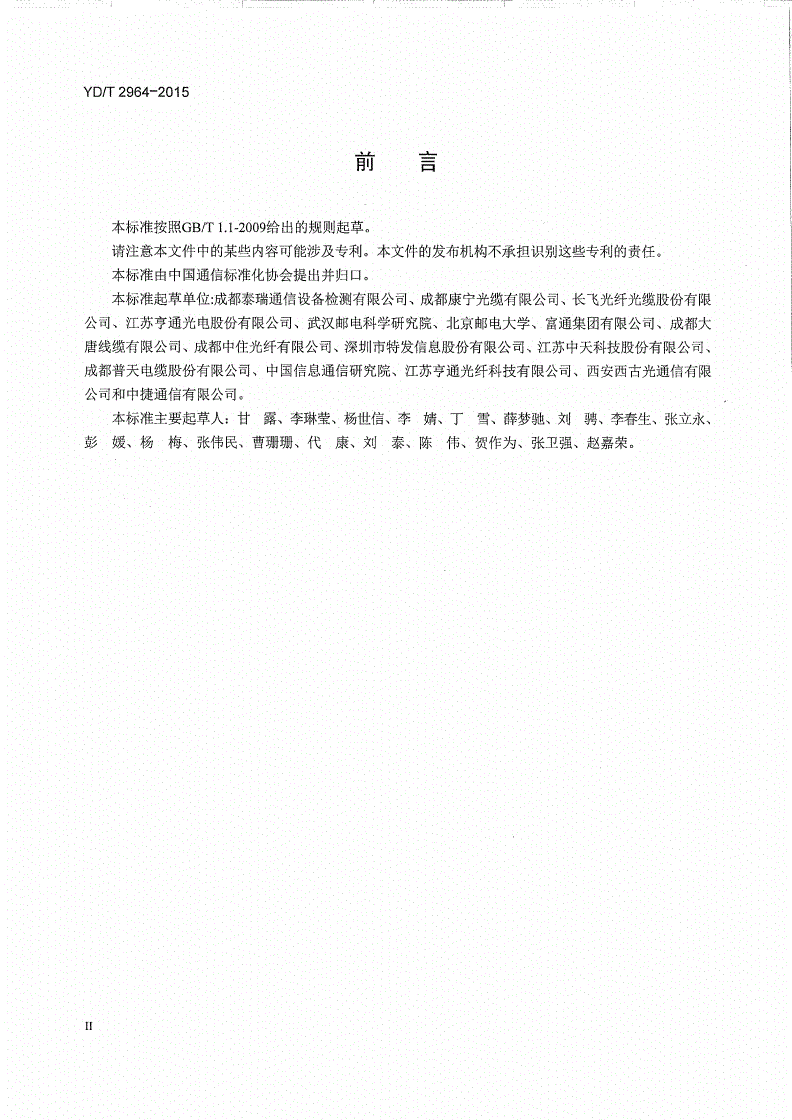

刖

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位:成都泰瑞通信设备检测有限公司、成都康宁光缆有限公司、长飞光纤光缆股份有限

公司、江苏亨通光电股份有限公司、武汉邮电科学研究院、北京邮电大学、富通集团有限公司、成都大

唐线缆有限公司、成都中住光纤有限公司、深圳市特发信息股份有限公司、江苏中天科技股份有限公司、

成都普天电缆股份有限公司、中国信息通信研究院、江苏亨通光纤科技有限公司、西安西古光通信有限

公司和中捷通信有限公司。

本标准主要起草人：甘露、李琳莹、杨世信、李婧、丁雪、薛梦驰、刘骋、李春生、张立永、

彭媛、杨梅、张伟民、曹珊珊、代康、刘泰、陈伟、贺作为、张卫强、赵嘉荣。

YD/T2964-2015

接入网用弯曲损耗不敏感单模光纤测量方法

1范围

本标准规定了B6类接入网用弯曲损耗不敏感单模光纤的测量方法，包括模场直径、截止波长、宏弯

损耗、衰减等参数的测量，确立了其试验装置、试样布置、试验程序、计算方法等。

本标准适用于B6类接入网用弯曲损耗不敏感单模光纤。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2421.1电工电子产品环境试验概述和指南

GB/T15972(所有部分）光纤试验方法规范(IEC60793-l(allparts),Opticalfibres—Measurement

methodsandtestprocedures,MOD)

GB/T18900单模光纤偏振模色散的试验方法

3术语和定义

GB/T15972和GB/T18900中界定的术语和定义适用于本文件。

4测量环境条件

除非另有规定，测量应在GB2421.1规定的测量和试验用标准大气条件下进行。标准大气条件具体为：

—温度15°C〜35°C;

一相对湿度25%〜75%;

一大气压力86kPa〜106kPa。

5滤除高阶模

5.1高阶模滤除方式

为保证光纤试样在测量波长上单模工作，应采用合适的方式滤除高阶模。根据光纤的弯曲性能不同,

可采用如下方式滤除高阶模：

a)使用引导光纤作为滤模器，例如在光纤试样前熔接B1.3光纤；

b)增加光纤试样长度；

c)弯曲光纤试样；

d)其他合适的滤模方式。

5.2判断方法

为判断测试状态下的光纤试样是否处于单模工作，可通过测量此布置状态下的光纤截止波长来验证。

YD/T2964-2015

6光纤端面要求

测量光纤尺寸参数、光学参数和传输参数时，应使光纤试样的输入端面和输出端面平整、光滑、干

净，端面与光纤轴的垂直度偏差宜不大于r。

7尺寸参数

尺寸参数的测量按表1的规定。

表1尺寸参数的测量方法

参数测量方法

包层直径见GB/T15972.20

芯/包层同心度误差见GB/T15972.20

包层不圆度见GB/T15972.20

涂覆层直径见GB/T15972.21

包层/涂覆层同心度误差见GB/T15972.21

8光学和传输参数

8.1模场直径

8.1.1测量方法

模场直径的测量按GB/T15972.45的要求在单模传输状态下进行，其中试样布置按本标准8.1.2的规

定。'

8.1.2试样布置

为滤除高阶模的影响，可采用以下试样布置方式：

a)采用引导光纤作为滤模器:引导光纤为长度2m的B1.3单模光纤，在引导光纤上松绕两个半径为

40mm的圈或一个半径为30mm的圈，熔接到试样的注入端，如图1所示。被测光纤试样长度为2m±0.2m,

应绕成半径不小于140mm的圈。

熔接点

滤模器

2X40mm半径圈

〇〇

——2mB1.3光纤------►[◄-------2mB6光纤试样

a)在引导光纤上绕两个40mm半径圈

熔接点

滤模器

1X30mm半径

Q

U——2mB1.3光纤------►k-------2mB6光纤试样

b)在引导光纤上绕一个30mm半径圈

图1使用引导光纤以滤除高阶模的试样布置

YD/T2964-2015

b)增加光纤试样长度：光纤试样长度为22m±0.2m,并在试样两端各绕一个半径为40mm的圈，

试样中部松绕成半径不小于140mm的圈。也可采用在试样注入端绕两个半径为40mm
