DB63/T 1979-2021 预制装配式涵洞工程施工技术规范

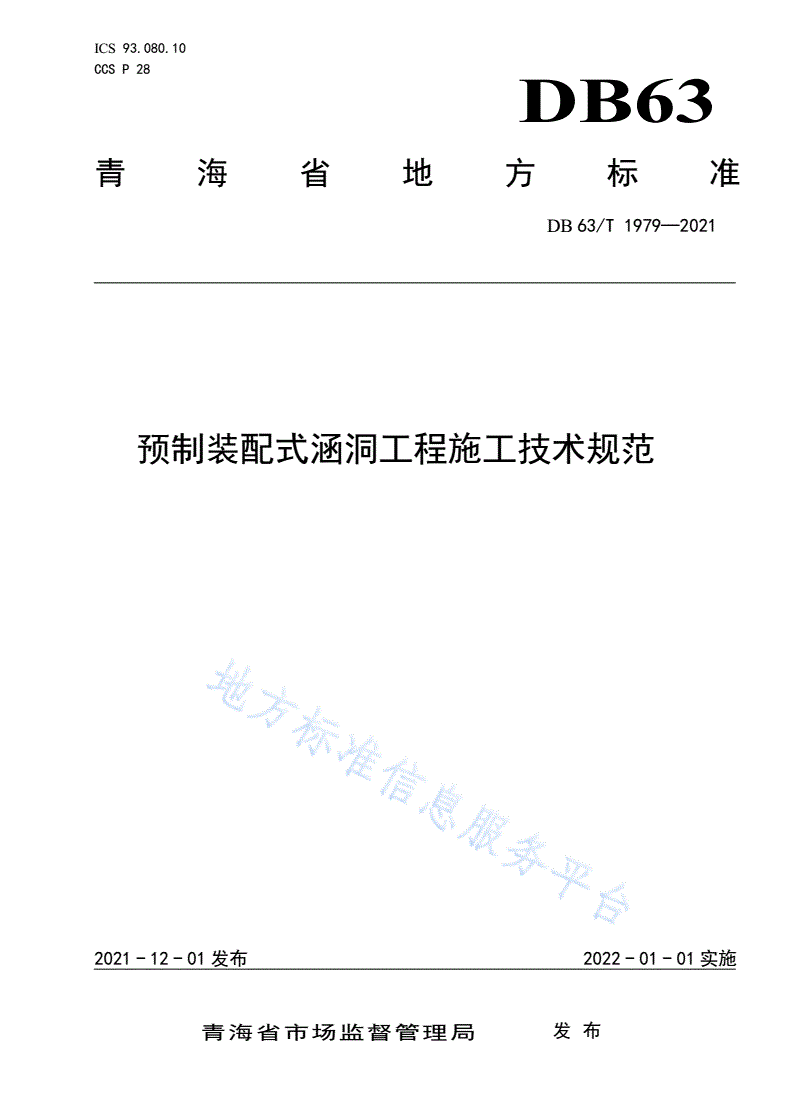

ICS93.080.10

CCSP28

DB63

青海省地方标准

DB63/T1979—2021

预制装配式涵洞工程施工技术规范

2021-12-01发布2022-01-01实施

青海省市场监督管理局发布

DB63/T1979—2021

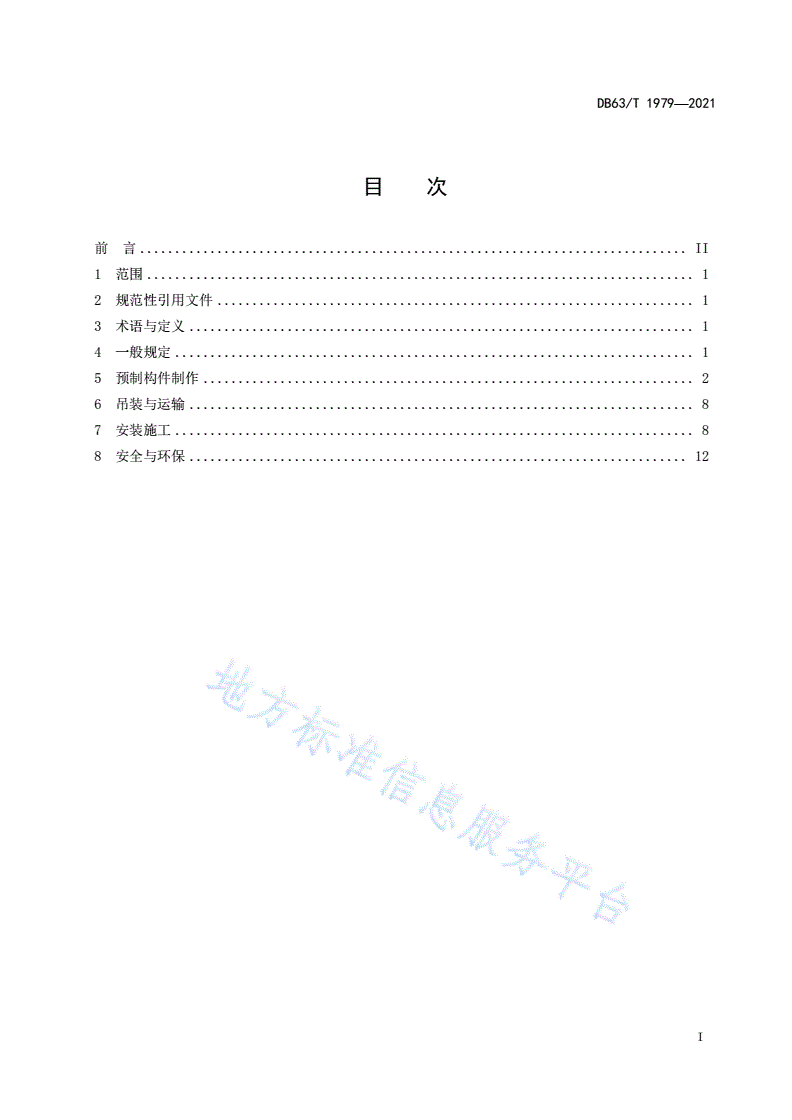

目次

前言..............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语与定义........................................................................1

4一般规定..........................................................................1

5预制构件制作......................................................................2

6吊装与运输........................................................................8

7安装施工..........................................................................8

8安全与环保.......................................................................12

I

DB63/T1979—2021

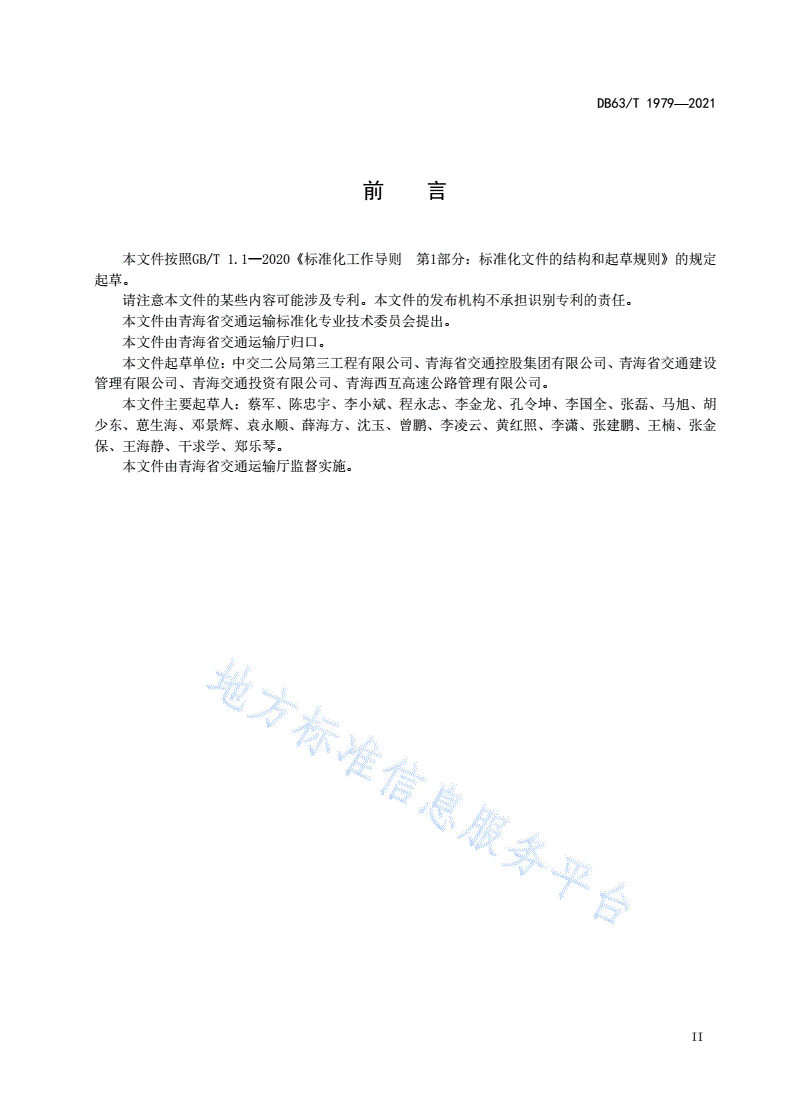

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：中交二公局第三工程有限公司、青海省交通控股集团有限公司、青海省交通建设

管理有限公司、青海交通投资有限公司、青海西互高速公路管理有限公司。

本文件主要起草人：蔡军、陈忠宇、李小斌、程永志、李金龙、孔令坤、李国全、张磊、马旭、胡

少东、葸生海、邓景辉、袁永顺、薛海方、沈玉、曾鹏、李凌云、黄红照、李潇、张建鹏、王楠、张金

保、王海静、干求学、郑乐琴。

本文件由青海省交通运输厅监督实施。

II

DB63/T1979—2021

预制装配式涵洞工程施工技术规范

1范围

本文件规定了预制装配式涵洞的一般规定、预制构件制作、吊装与运输、安装施工、安全与环保等

要求。

本文件适用于公路新建及改扩建工程预制装配式涵洞（通道）施工。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB12523建筑施工场界环境噪声排放标准

GB/T50214组合钢模板技术规范

JGJ/T10混凝土泵送施工技术规程

JTG/T3365-02公路涵洞设计规范

JTG/T3650公路桥涵施工技术规范

JTGF90公路工程施工安全技术规范

DB63/T1978公路预制装配式涵洞设计规范

3术语与定义

本文件没有需要界定的术语和定义。

4一般规定

4.1开工前应组织技术人员熟悉设计文件、领会设计意图，全面核查设计文件与现场实际的相符性，

核对预制构件的关键构造尺寸，并应及时上报设计文件中存在的问题及建议。

4.2施工前应绘制定位详图，再进行放样施工。

4.3施工方应校核预制构件设计图，并对预制构件施工预埋件进行技术交底。

4.4施工方应根据工程特点和施工规定，进行结构施工复核及验算，编制专项施工方案和施工组织设

计。

4.5装配式涵洞工程施工应符合设计文件要求，并制定环境保护、节能减排和文明施工的实施方案。

4.6涵洞进出水口与沟谷应顺直，与上下游导流、排水设施的连接应平顺、稳固，并应保证流水顺畅。

4.7模板工程、钢筋工程、混凝土工程及装配式结构工程施工应符合JTG/T3650规定。

4.8施工方应对施工作业过程实施全面和有效的控制与管理；工程质量验收应在施工单位自检的基础

上，按照分项工程、分部工程、单位工程进行。

4.9装配式混凝土结构施工应有完整的质量控制及验收资料。

4.10装配式涵洞施工与质量管理宜采用信息化系统。

1

DB63/T1979—2021

5预制构件制作

5.1工艺流程

预制构件制作工艺流程如图1所示。

图1构件预制工艺流程

5.2施工准备

5.2.1文件编制

施工方应编制施工组织设计，并建立质量保证体系文件，主要包含但不限于以下内容：

a)预制场规划设计；

b)混凝土耐久性的施工工艺及控制措施；

c)混凝土原材料的质量要求及检测方法；

d)混凝土配合比设计要求及保障措施；

e)混凝土施工质量检验标准；

f)按照设计文件和混凝土验收标准要求，对预制构件所做的具体规定；

g)混凝土拌和、运输、浇筑、振捣、养生等工序的施工质量控制措施，以及质量检验和评定方法；

h)预制构件施工的专项操作细则和质量检验方法。

5.2.2技术交底

2

DB63/T1979—2021

5.2.2.1各分项工程施工前，应根据施工内容和批复的施工技术方案，由施工方组织编制各项技术交

底文件，主要包括但不限于以下内容：

a)分项工程的施工方案；

b)施工工艺流程和要求；

c)质量、安全、环保保证措施及安全应急预案；

d)施工中采用的新技术、新工艺、新材料、新设备等的要求。

5.2.2.2各分项工程施工前，应按要求完成技术交底，交底过程应形成书面记录。技术交底主要包括

但不限于以下内容：

a)各分项工程的首件试预制施工方法、施工工序与工艺管理以及注意事项、安全防控措施等；

b)关键工程的具体部位、构造尺寸、预埋件、接缝构造、预留孔洞的位置和规格；

c)流水和交叉作业施工阶段划分或施工界面划分；

d)钢筋的规格、品种、数量、焊接程序和施工要求；

e)混凝土配合比及拌和；

f)支模方法及拆模时间；

g)构件浇筑及养护方法；

h)质量控制标准。

5.2.3试验检测

5.2.3.1根据设计文件要求，应进行原材料的调查和复检。

5.2.3.2对混凝土配合比设计以及混凝土工作性能、力学性能、耐久性能等进行试验和验证。

5.2.4预制场建设

5.2.4.1选址应结合工程建设区域的自然条件和社会环境、预制构件生产数量、施工标段分布情况、

运输条件等因素综合确定。

5.2.4.2规模应结合预制构件的数量、养生方式、预制工期及存储周期，并综合考虑生产、办公、生

活的需求，合理确定用地规模。

5.2.4.3布局应根据构件浇筑、养生、存放及运输等因素统筹规划，并根据场地条件、工艺流程以及

生活办公合理布局。

5.2.4.4预制场地基应根据地质条件和使用分区进行硬化处理，构件浇筑区和存放区台座下地基应满

足存放要求。

5.2.4.5预制台座应采用强度等级不低于C30的钢筋混凝土结构，表面应光滑、平整，平整度的允许

偏差每2.0m应不超过2mm。

5.2.4.6预制台座基础应具有足够的承载能力，场地基础平整、坚实，并采取排水措施；对于软弱地

基的台座，应对地基进行加固处理。

5.2.4.7钢模板应具有足够的强度、刚度和稳定性，数量应按预制总量、预制工期、养生方式及存储

周期、模板效率等因素确定。

5.2.4.8养生及存放面积应按养生方式及存放周期、模板效率、模板数量、用地效率等因素确定。

5.2.5设备
