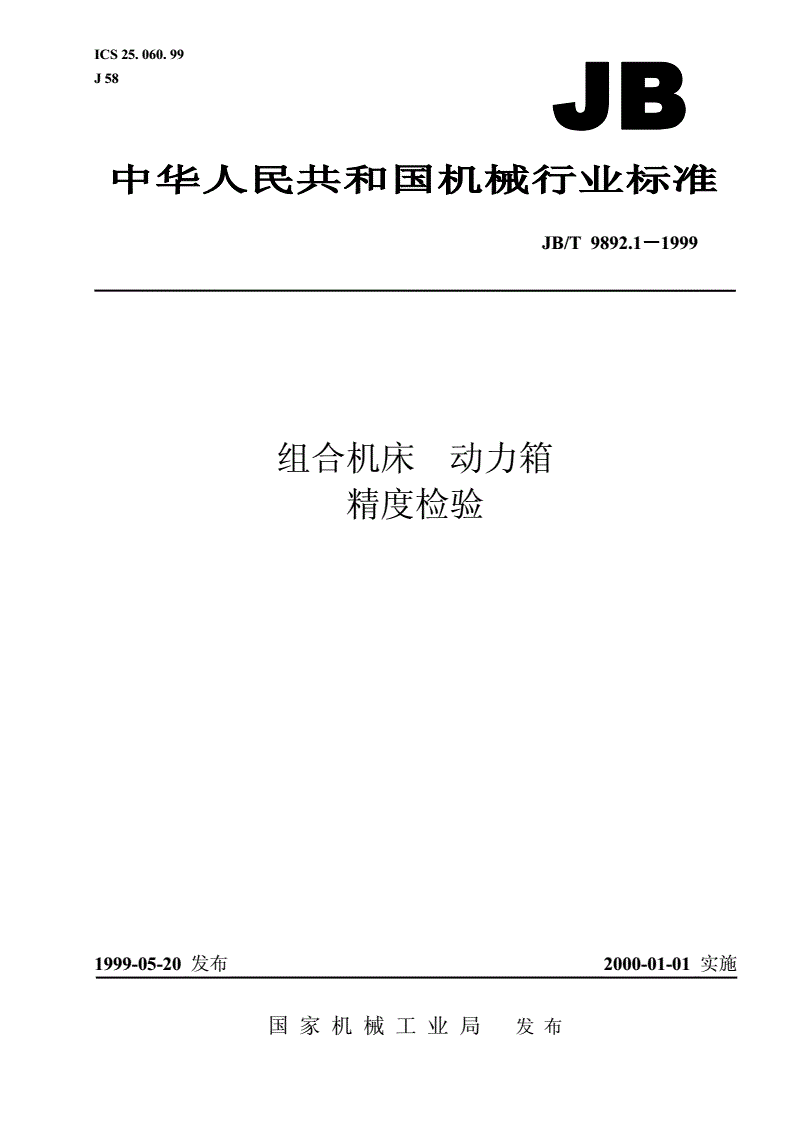

JB/T 9892.1-1999 组合机床 动力箱 精度检验

ICS25.060.99

J58

JB/T9892.1999－－－1

组合机床动力箱

精度检验

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9892.1－－－－1999

前言

本标准是在ZBJ58013—90《组合机床动力箱精度》的基础上修订的。

本标准与ZBJ58013—90的技术内容一致，仅按有关规定重新进行了编辑。

本标准是JB/T9892《组合机床动力箱》系列标准的一部分。该系列标准包括以下两个部分：

JB/T9892.1—1999组合机床动力箱精度检验

JB/T9892.2—1999组合机床动力箱技术条件

本标准自实施之日起代替ZBJ58013—90。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会组合机床分会归口。

本标准负责起草单位：大连组合机床研究所。

本标准于1982年首次发布，1990年第一次修订。

I

中华人民共和国机械行业标准

JB/T9892.1－－－－1999

组合机床动力箱

代替ZBJ58013—90

精度检验

1范围

本标准规定了组合机床动力箱（以下简称动力箱）的几何精度要求和检验方法。

本标准适用于组合机床及其自动线的动力箱。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3简要说明

3.1动力箱的名义尺寸为相应滑台的滑鞍宽度。

3.2使用本标准时，应参照GB/T17421.1的有关条文。

3.3本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验，

可按任意次序进行检验。

3.4本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下，可采用任何其他

检验工具和仪器。

国家机械工业局1999-05-20批准2000-01-01实施

1

2

4几何精度检验

检验方法

序允差

简图检验项目检验工具参照GB/T17421.1—1998

号mm

的有关条文

动力箱名义尺寸平板将动力箱用三个可调支

＞200＞320＞500

底面的平≤200可调支承承支承在平板上。把指示

~320~500~800

面度指示器器放在平板上并使其测头

0.0160.0200.0250.032

垂直触及被检的平面上。

不许凸调整支承，使被检面上相

G1
