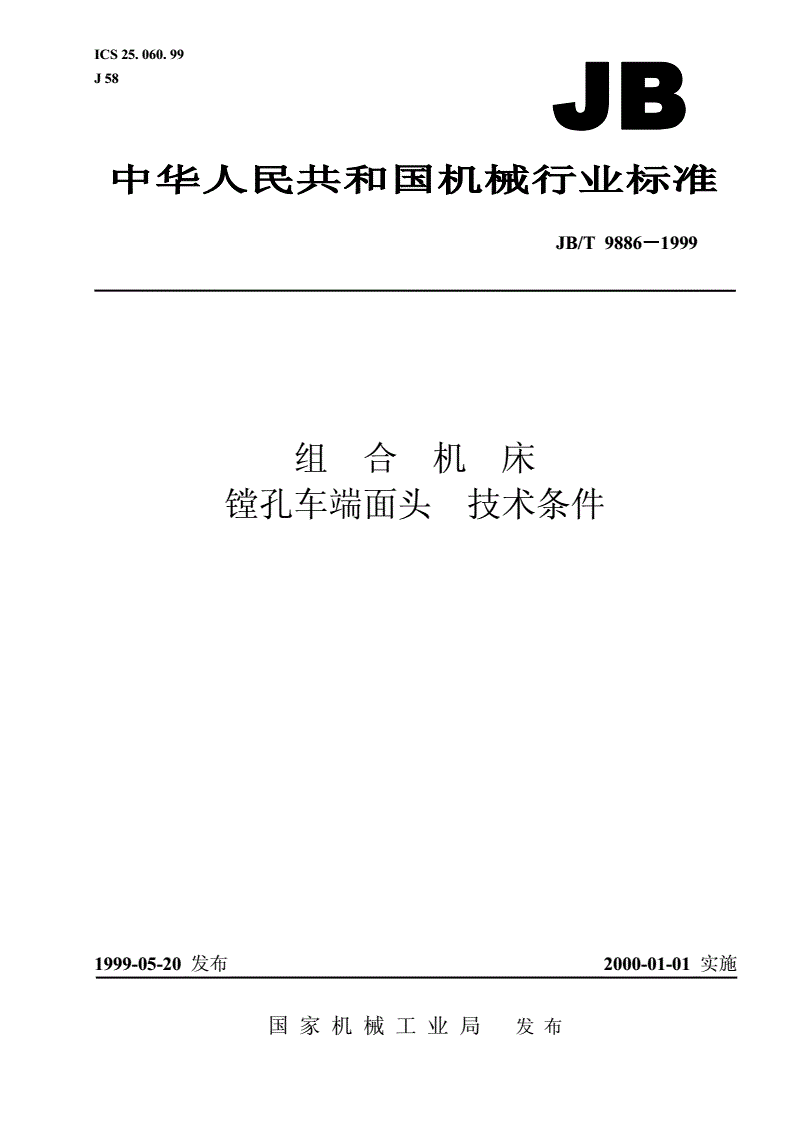

JB/T 9886-1999 组合机床 镗孔车端面头 技术条件

ICS25.060.99

J58

JB/T9886999－－－1

组合机床

镗孔车端面头技术条件

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9886－－－－1999

前言

本标准是在ZBJ58006—88《组合机床镗孔车端面头制造与验收技术要求》的基础上修订的。

本标准是对GB/T9061—1988《金属切削机床通用技术条件》等标准的具体化和补充。

本标准与ZBJ58006—88的技术内容一致，仅按有关规定重新进行了编辑。

本准自实施之日起代替ZBJ58006—88。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会组合机床分会归口。

本标准负责起草单位：大连组合机床研究所。

本标准于1988年首次发布。

I

中华人民共和国机械行业标准

JB/T9886－－－－1999

组合机床

代替ZBJ58006—88

镗孔车端面头技术条件

1范围

本标准规定了组合机床镗孔车端面头的制造和验收要求。

本标准适用于名义尺寸100~630mm的组合机床镗孔车端面头。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3668.9—1983组合机床通用部件主轴部件尺寸

GB/T5900—1997机床主轴端部与花盘互换性尺寸

GB/T9061—1988金属切削机床通用技术条件

JB/T1534—1993组合机床通用技术条件

JB/T2462.26—1999组合机床通用部件单轴镗削与车端面头尺寸

JB/T2462.27—1999组合机床通用部件车端面刀盘尺寸

JB/T3041—1999组合机床镗孔车端面头精度检验

JB/T3997—1994金属切削机床灰铸铁件技术条件

JB/T9872—1999金属切削机床机械加工件通用技术条件

JB/T9874—1999金属切削机床装配通用技术条件

JB/T10051—1999金属切削机床液压系统通用技术条件

3一般要求

按本标准验收镗孔车端面头时，必须同时对GB/T9061、JB/T9872、JB/T9874、JB/T1534等标

准中未经本标准具体化的其余验收项目进行验收。

4随机附件

4.1为了保证镗孔车端面头的基本性能应按用户要求提供变速交换齿轮、带轮等零件。

4.2制造厂应提供易损的密封件，其附件数量是该镗孔车端面头使用数的两倍。

4.
