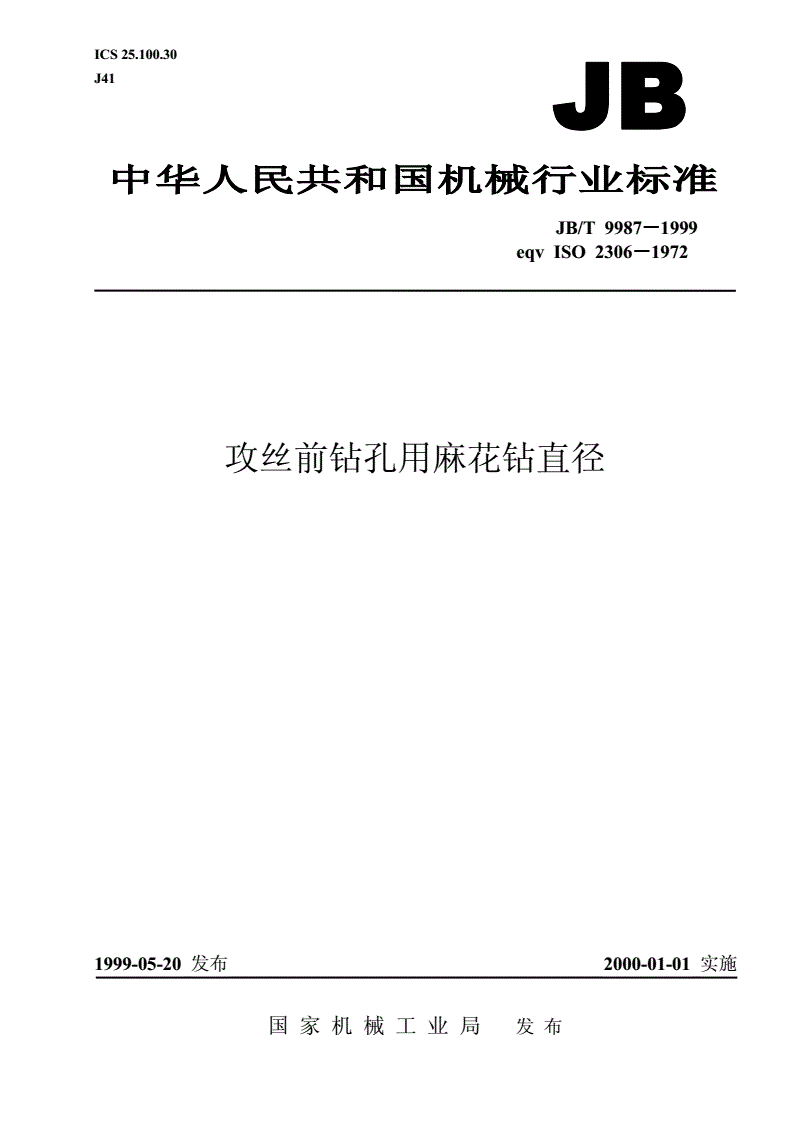

JB/T 9987-1999 攻丝前钻孔用麻花钻直径

ICS25.100.30

J41

JB/T9987999－－－1

eqvISO2306972－－－1

攻丝前钻孔用麻花钻直径

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9987－－－－1999

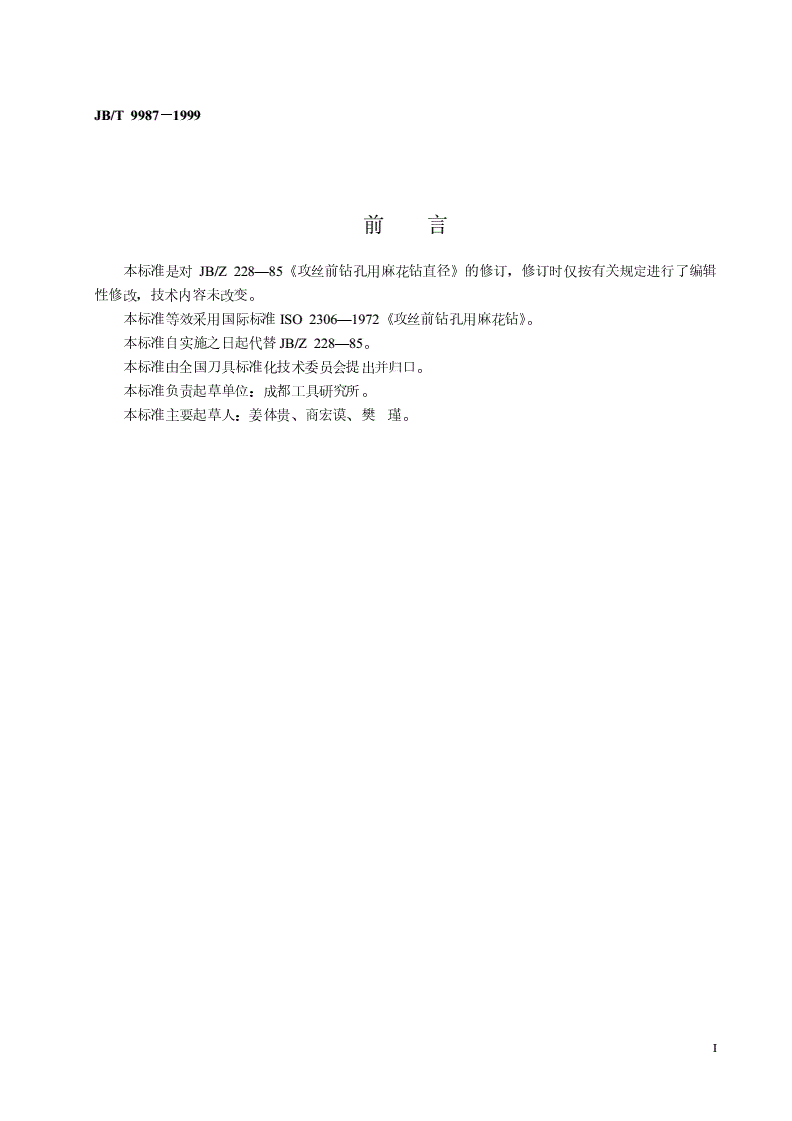

前言

本标准是对JB/Z228—85《攻丝前钻孔用麻花钻直径》的修订，修订时仅按有关规定进行了编辑

性修改，技术内容未改变。

本标准等效采用国际标准ISO2306—1972《攻丝前钻孔用麻花钻》。

本标准自实施之日起代替JB/Z228—85。

本标准由全国刀具标准化技术委员会提出并归口。

本标准负责起草单位：成都工具研究所。

本标准主要起草人：姜体贵、商宏谟、樊瑾。

I

JB/T9987－－－－1999

ISO前言

ISO（国际标准化组织）是一个世界性的国家标准团体（ISO成员体）的联盟。国际标准的制定一

般由ISO的技术委员会进行。每个成员体如对某个为此已建立技术委员会的题目感兴趣，均有权派代

表参加该技术委员会工作。与ISO有联络的政府性和非政府性的国际组织也可参加国际标准工作。

由技术委员会采纳的国际标准草案，在由ISO理事会接收为国际标准之前，均提交给成员体表决。

国际标准ISO2306是由ISO/TC29工具技术委员会制定。

ISO2306于1971年8月提交给成员体，以下各成员体投了赞成票：

奥地利印度南非

比利时爱尔兰瑞士

捷克斯洛伐克以色列泰国

埃及意大利土耳其

法国日本英国

德国荷兰美国

希腊波兰苏联

匈牙利罗马尼亚

下列成员体对文本的技术条件投了反对票：

澳大利亚

II

中华人民共和国机械行业标准

JB/T9987－－－－1999

eqveqveqveqvISOISOISOISO2306－－－－1972

攻丝前钻孔用麻花钻直径代替JB/Z228—85

1范围

本标准适用于普通螺纹（按GB/T192~193、GB/T196~197）攻丝前钻孔用麻花钻直径。

本标准所列麻花钻直径，适用于一般生产条件下的钻孔，随生产条件的不同，可按实际需要在麻花

钻标准系列中选用相近的尺寸。在螺纹孔小径公差范围内，建议尽可能选用较大尺寸的麻花钻，以减轻

攻丝工序的负荷，提高丝锥寿命。

本标准所列麻花钻直径基本按式（1）计算得出：（单位：mm）

d=D－P······································(1)

式中：d——麻花钻直径；

D——螺纹公称直径；

P——螺距。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T192—1981普通螺纹基本牙型

GB/T193—1981普通螺纹直径与螺距系列（直径1~600mm）

GB/T196—1981普通螺纹基本尺寸（直径1~600mm）

GB/T197—1981普通螺纹公差与配合（直径1~355mm）

3粗牙普通螺纹攻丝前钻孔用麻花钻直径

粗牙普通螺纹攻丝前钻孔用麻花钻直径按表1选取。

表1mm

普通螺纹

麻花钻直径

内螺纹小径D

公称直径螺距1

、、d

DP5H6H7H5H6H7H

maxmaxmaxmin

1.00.7850.7290.75

1.10.250.885—0.8290.85

1.20.9850.9290.95

1.40.31.1421.160—1.0751.10

1.61.3011.3211.2211.25

0.35

1.81.5011.5211.4211.45

2.00.41.6571.6791.5671.60

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T9987－－－－1999

表1(完)mm

普通螺纹

麻花钻直径

内螺纹小径D

公称直径螺距1

d

5H、6H、7H

DP5H6H7H

maxmaxmaxmin

2.21.8131.8381.7131.75

0.45—

2.52.1132.1382.0132.05

3.00.52.5712.5992.6392.4592.50

3.50.62.9753.0103.0502.8502.90

4.00.73.3823.4223.4663.2423.30

4.50.753.8383.8783.9243.6883.70

5.00.84.2944.3344.3844.1344.20

6.05.1075.1535.2174.9175.00

1

7.06.1076.1536.2175.9176.00

8.06.8596.9126.9826.6476.80
