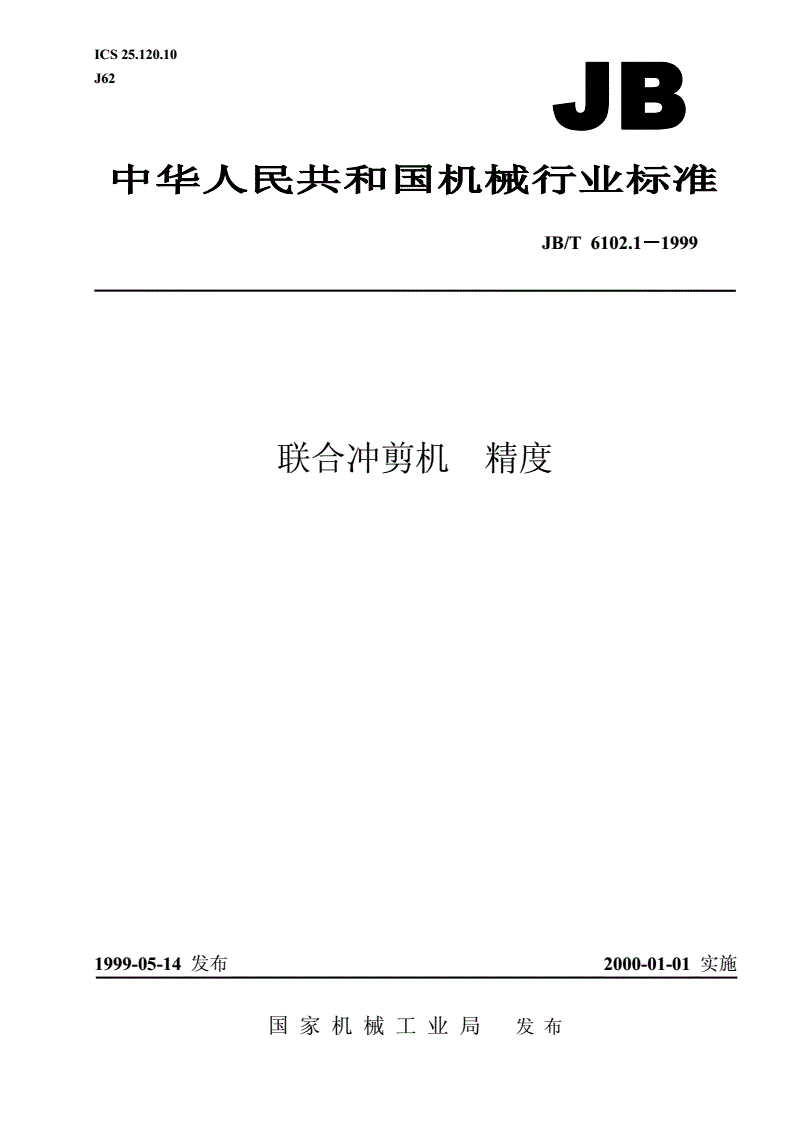

JB/T 6102.1-1999 联合冲剪机 精度

ICS25.120.10

J62

JB/T6102.1999－－－1

联合冲剪机精度

1999-05-14发布2000-01-01实施

国家机械工业局发布

JB/T6102.1－－－－1999

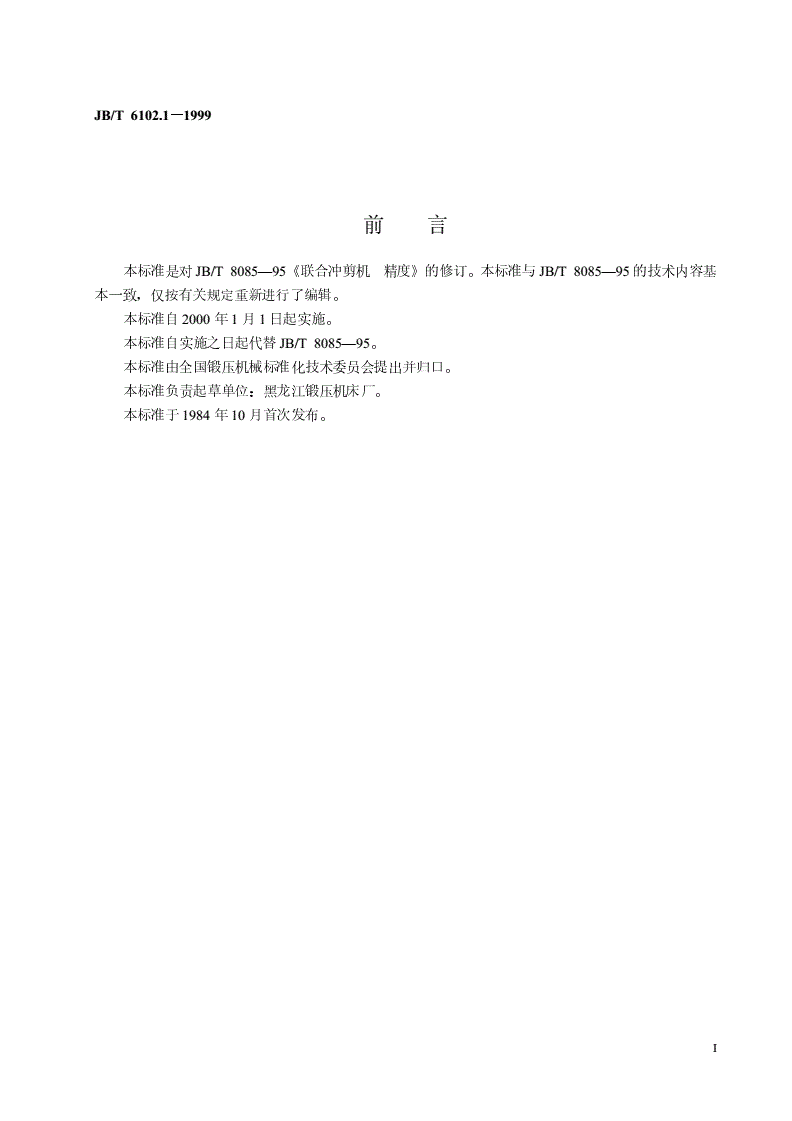

前言

本标准是对JB/T8085—95《联合冲剪机精度》的修订。本标准与JB/T8085—95的技术内容基

本一致，仅按有关规定重新进行了编辑。

本标准自2000年1月1日起实施。

本标准自实施之日起代替JB/T8085—95。

本标准由全国锻压机械标准化技术委员会提出并归口。

本标准负责起草单位：黑龙江锻压机床厂。

本标准于1984年10月首次发布。

I

中华人民共和国机械行业标准JB/T6102.1－－－－1999

代替

联合冲剪机精度JB/T8085—95

1范围

本标准规定了联合冲剪机的几何精度、工作精度及其检验方法。

本标准适用于联合冲剪机（以下简称冲剪机）。

2一般要求

2.1冲剪机精度检验时的要求应符合锻压机械精度检验的有关规定。

2.2检验项目的精度允差值，应按实际检验长度计算，计算结果小于或等于0.005mm时不计，大于

0.005mm时按0.01mm计。

2.3本标准的精度检验顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序

进行检验。

3冲剪机的精度检验项目

3.1调平

允差

序号简图检验项目检验工具检验方法

mm

冲剪机在1000水平仪在机身的

的调平：长度上为检验平尺工作台面上

a.纵向0.20放一平尺，其

b.横向上放一水平

仪，分别在纵

向与横向进

行检验

G0

国家机械工业局1999-05-14批准2000-01-01实施

1

2

3.2几何精度检验

允差

序号简图检验项目检验工具检验方法

mm

冲孔滑块行在100行程检验平尺在机身冲孔的工作台面上，放一

程对机身工作长度上为0.1690°角尺检验平尺，其上放一角尺。指示器

台面的垂直度指示器紧固在滑块上，使指示器测头触到

在a检验中，角尺的检验面上。

滑块向下行程当滑块向下运行时，在a和b两

G1时只许偏向机个垂直的方向上进行测量。误差分

身一侧别以指示器在极限位置内的最大

读数差值计

.
