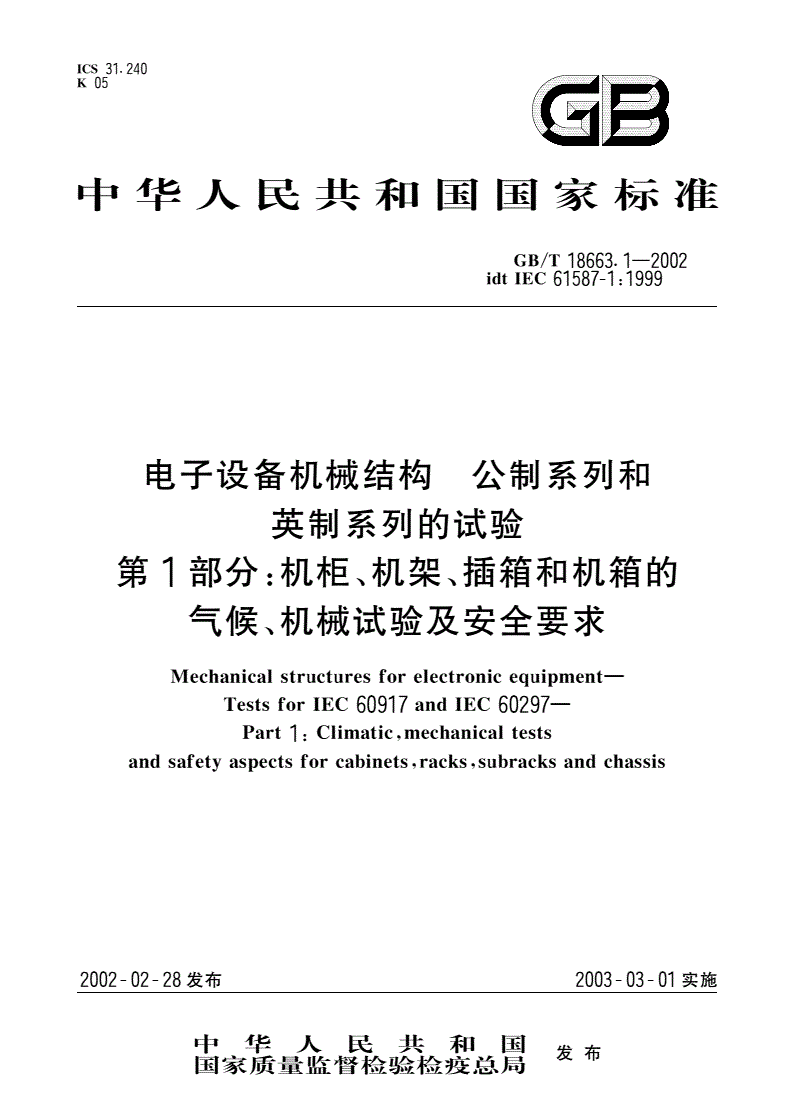

GB/T 18663.1-2002 电子设备机械结构、公制系列和英制系列的试验 第1部分：机柜、机架、插箱和机箱的气候、机械试验及安全要求

ICS31.240

K05

中华人民共和国国家标准

Gs/T18663.1-2002

idtIEC61587-1:1999

电子设备机械结构公制系列和

英制系列的试验

第1部分:机柜、机架、插箱和机箱的

气候、机械试验及安全要求

Mechanicalstructuresforelectronicequipment-

TestsforIEC60917andIEC60297-

Part1:Climatic,mechanicaltests

andsafetyaspectsforcabinets,racks,subracksandchassis

2002一02一28发布2003一03一01实施

中华人民共和国

发布

国家质量监督检验检疫总局

GB/T186631-2002

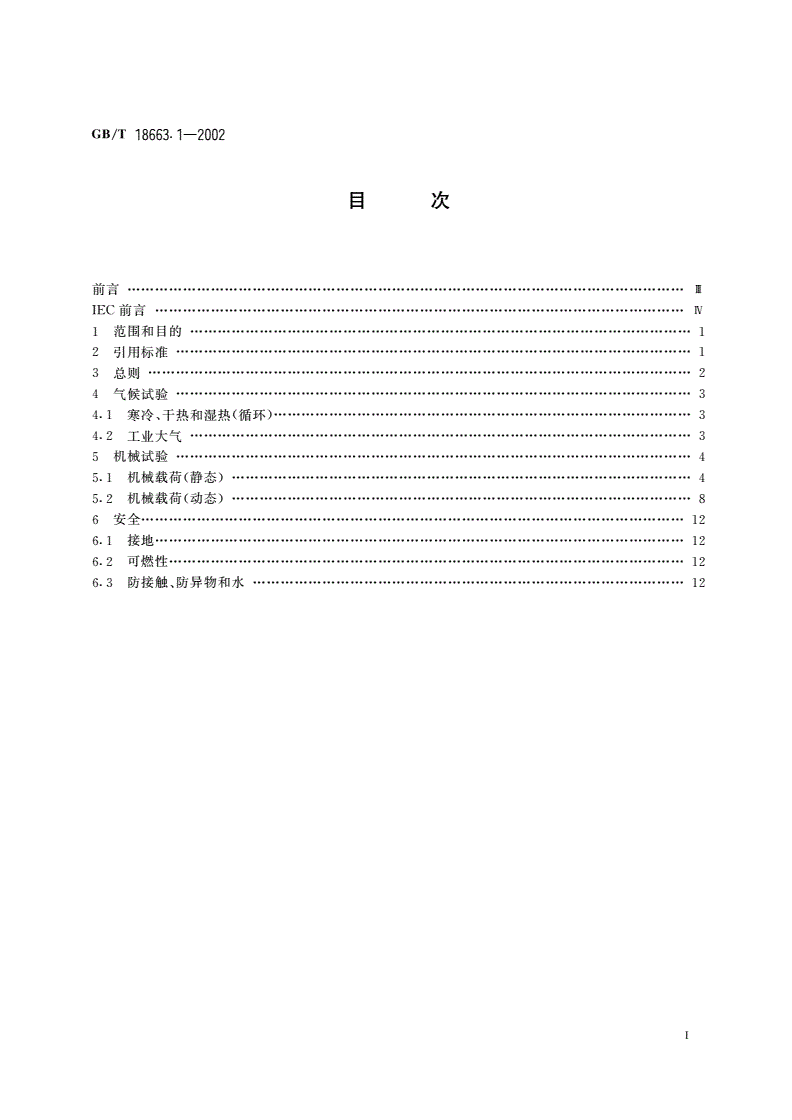

目次

前言······················································.，························································……a

IEC前言·········································································································……N

1范围和目的··························································“·····································……1

2引用标准························································································.，···.，······……1

3总则······················.，···················································································.，·…2

4气候试验·······································”·····························································……3

4.1寒冷、干热和湿热(循环卜···········································································…·…3

4.2工业大气··········································”············································。······……3

5机械试验···············································”·················································……4

5.1机械载荷(静态)·······························································...·..·..·.·······.·...·……4

5.2机械载荷(动态)·····································································。····················……8

6安全···········································································································……12

6.1接地··········································································································……12

6.2可燃性····································································“································……12

6.3防接触、防异物和水.·……12

GB-T18663.1-2002

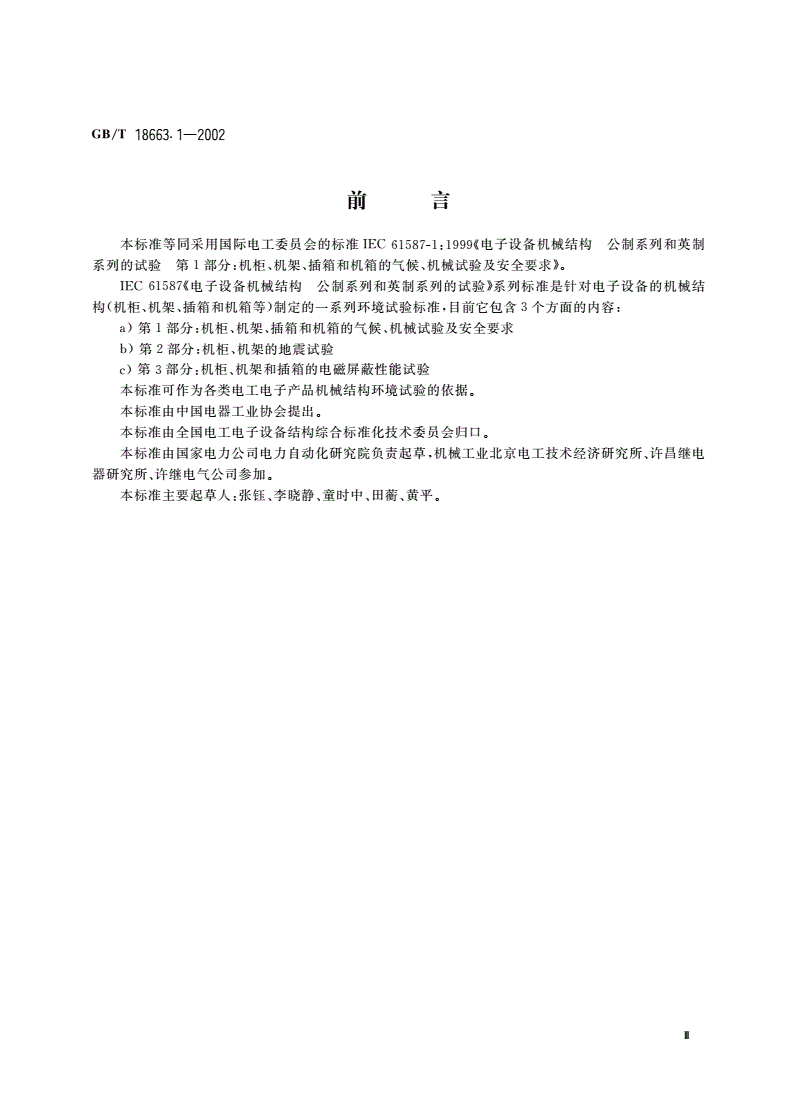

前言

本标准等同采用国际电工委员会的标准IEC61587-1:1999《电子设备机械结构公制系列和英制

系列的试验第1部分:机柜、机架、插箱和机箱的气候、机械试验及安全要求》。

IEC61587《电子设备机械结构公制系列和英制系列的试验》系列标准是针对电子设备的机械结

构(机柜、机架、插箱和机箱等)制定的一系列环境试验标准，目前它包含3个方面的内容:

a)第1部分:机柜、机架、插箱和机箱的气候、机械试验及安全要求

b)第2部分:机柜、机架的地震试验

c)第3部分:机柜、机架和插箱的电磁屏蔽性能试验

本标准可作为各类电工电子产品机械结构环境试验的依据。

本标准由中国电器工业协会提出。

本标准由全国电工电子设备结构综合标准化技术委员会归口。

本标准由国家电力公司电力自动化研究院负责起草，机械工业北京电工技术经济研究所、许昌继电

器研究所、许继电气公司参加。

本标准主要起草人:张任、李晓静、童时中、田茜、黄平。

Gs/T186631-2002

IEC前言

1)国际电工委员会IEC是一个由所有国家电工委员会(IEC国家委员会)组成的国际性标准化组

织。IEC的目的是在与电气电子领域标准化有关问题上促进国际间合作。为了这个目的及其他工作，

IEC发布国际标准，标准的编制工作委托技术委员会进行。任何对该题目感兴趣的国家委员会，以及与

IEC有联系的国际的、政府的和非政府的组织都可以参加编制工作。IEC与国际标准化组织ISO间，按

两组织协议规定的条件，实现了紧密合作。

2)由所有特别关切的国家委员会都参加的技术委员会所制定的国际电工委员会有关技术问题的

正式决议或协议，尽可能地表达了对涉及问题的一致意见。

3)这些决议或协议以国际标准、技术规范、技术报告或导则形式出版，作为建议供国际使用，并在

此意义上为各国家委员会接受。

4)为了促进国际间统一，各国家委员会在最大可能范围内，在他们的国家和地区标准中明确地采

用国际电工委员会的标准，国际电工委员会标准与相应国家或地区标准间任何不一致处，应在国家或地

区标准中明确指出。

5)国际电工委员会对任何宣称符合它的标准的设备不设标志认可申请程序，也不对此负有责任。

6)本国际标准的某些部分可能属专利对象，国际电工委员会不负责鉴别、辨明这些专利。

国际标准IEC61587-1由IEC第48技术委员会(机电元件和电子设备机械结构)的48D分技术委

员会(电子设备机械结构)制定。

本标准文本以下列文件为基础:

最终国际标准草案投票报告

48D/197/FDIS48D/200/RVD

本标准投票通过的情况可见上表中的投票报告。

在总题目《电子设备机械结构公制系列和英制系列的试验》下，IEC61587包括下列部分:

第1部分:机柜、机架、插箱和机箱的气候、机械试验及安全要求

第2部分:机柜和机架的地震试验

第3部分:机柜、机架和插箱的电磁屏蔽性能试验

中华人民共和国国家标准

电子设备机械结构公制系列和

英制系列的试验

第1部分:机柜、机架、插箱和机箱的

气候、机械试验及安全要求

Mechanicalstructuresforelectronicequipment-GB/T186631-2002

idtlEc61587-1:1999

TestsforIEC60917andIEC60297-

Part1:Climatic,mechanicaltests

andsafetyaspectsforcabinets,racks,subracksandchassis

范围和目的

本标准规定了室内和户外使用的符合IEC60917和IEC60297标准的机柜、机架、插箱和机箱的机

械试验、气候试验和安全要求。它仅全部或部分地适用于按照IEC60917和IEC60297设计的电子设备

机械结构，而不适用于电子设备或系统。

本标准的目的是保证机柜、机架、插箱和机箱的物理完整性，考虑了不同应用中不同性能等级的需

要。它试图让用户在选择设备以满足其特定的需要时比较有把握。

引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2421-1999电工电子产品环境试验第1部分:总则(idtIEC60068-1:1988)

GB/T2423.1-1989电工电子产品基本环境试验规程试验A:低温试验方法(eqvIEC60068-

2-1:1974)

GB/T2423.2-1989电工电子产品基本环境试验规程试验B:高温试验方法(eqvIEC60068-

2-2:1974)

GB/T2423.4-1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法(eqvIEC

60068-2-30:1980)

GB/T2423.5-1995电工电子产品环境试验第二部分:试验方法试验Ea和导则:冲击(idt

IEC60068-2-27:1987)

GB/T2423.10-1995电工电子产品环境试验第二部分:试验方法试验Fe和导则:振动(正

弦)FidtIEC60068-2-6:1995)

GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka:盐雾试验方法(eqvIEC

60068-2-11:1981)

GB/T2423.19-1981电工电子产品基本环境试验规程试验Kc:接触点和连接件的二氧化硫

试验方法(idtIEC60068-2-42:1976)

中华人民共和国国家质f监督检验检疫总局2002-02-28批准2003-03-01实施

I

GB/'r186631--2002

GB/T2423.20-1981电工电子产品基本环境试验规程试验Kd:接触点和连接件的硫化氢试

验方法(idtIEC60068-2-43:1976)

GB/T2424.11--1982电工电子产品基本环境试验规程接触点和连接件的二氧化硫试验导则

(eqvIEC60068-2-49)

GB4208-1993外壳防护等级(IP代码)(eqvIEC60529:1989)

GB/T5095.2-1997电子设备用机电元件基本试验程序及测量方法第2部分:一般检查、电

连续性和接触电阻测试、绝缘试验和电压应力试验(idtIEC60512-2:1994)

GB/T11020-1989测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法(eqvIEC

60707:1981)

GB/T15157.2--1998印制板用频率低于3MH:的连接器第2部分:有质量评定的具有通用

安装特征基本网格2.54mm(0.1in)的印制电路板用两件式连接器详细

规范(idtIEC60603-2:1995)

IEC60068-2-75:1987环境试验第2-75部分:试验试验Eh:锤击试验

IEC60297-1:1986482.6mm(19in)系列机械结构尺寸第1部分:面板和机架

IEC60297-2:1982482.6mm(19in)系列机械结构尺寸第2部分:机柜和机架结构的间距

IEC60297-3:1984482.6mm(19in)系列机械结构尺寸第3部分:插箱及其插件

IEC60297-4:1995482.6mm(19in)系列机械结构尺寸第4部分:插箱及其插件附加尺寸

IEC60654-4:1987工业过程测量和控制设备的工作条件第4部分:腐蚀和侵蚀影响

IEC60917-1:1998发展中的电子设备构体机械结构模数序列第1部分:总规范

IEC60917-2-1:1993发展中的电子设备构体机械结构模数序列第2部分:分规范25mm设

备构体接口的协调尺寸第1篇:详细规范机柜和机架尺寸

IEC60917-2:1992发展中的电子设备构体机械结构模数序列第2部分:分规范25mm设备

构体接口的协调尺寸(idtIEC60917-2:1992)

IEC60917-2-2:1994发展中的电子设备构体机械结构模数序列第2部分:分规范25mm设

备构体接口的协调尺寸第2篇:详细规范插箱、机箱、背板、面板和插件

尺寸

IEC61010-1:1990测量控制和实验室用电气设备的安全要求第1部分:一般要求

IEC61076-4-100:1994用于直流低频模拟电路和高速数据传输数字电路的高质量连接器第4

部分:印制板连接器第100篇:印制板和背板用基本网格为2.5mm的

两件式连接器组件详细规范

3总则
