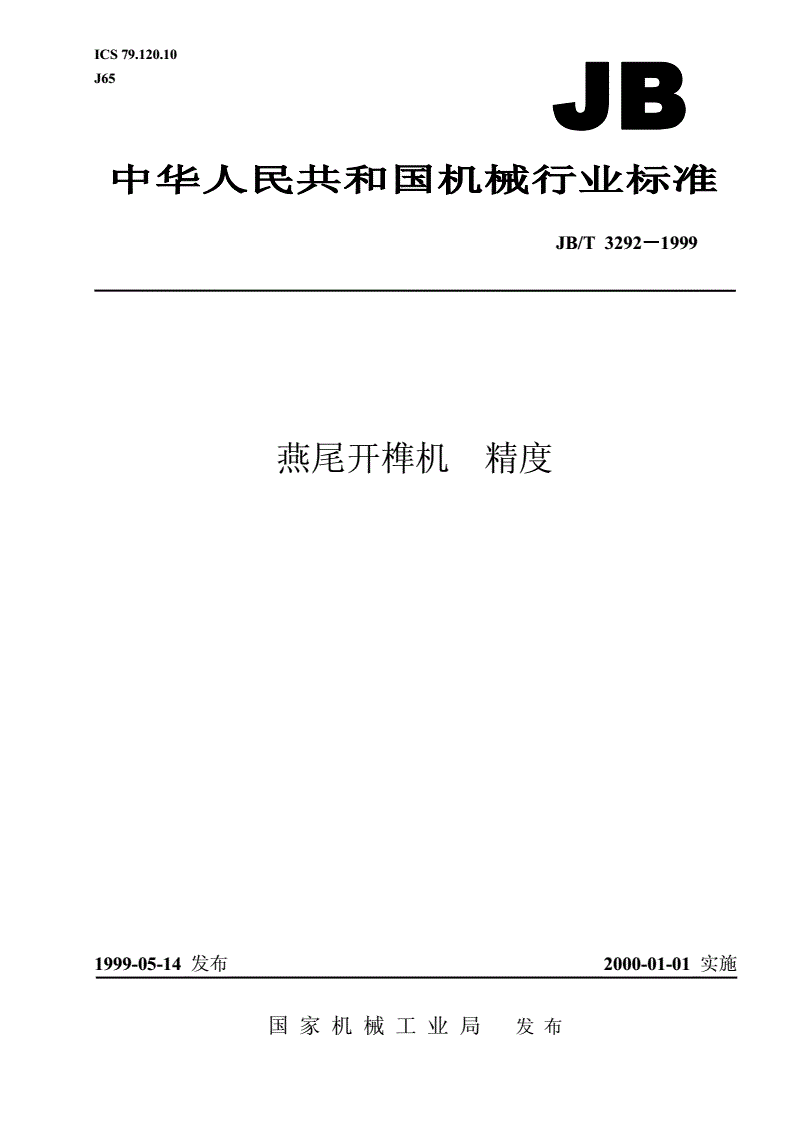

JB/T 3292-1999 燕尾开榫机 精度

ICS79.120.10

J65

JB/T3292999－－－1

燕尾开榫机精度

1999-05-14发布2000-01-01实施

国家机械工业局发布

JB/T3292－－－－1999

前言

本标准是对JB3292—83《燕尾开榫机精度》的修订，修订时只按有关规定进行了编辑性修改，

技术内容未改变。

本标准自实施之日起代替JB3292—83。

本标准由全国木工机床与刀具标准化技术委员会提出。

本标准由福州木工机床研究所归口。

本标准负责起草单位：牡丹江木工机械厂。

本标准主要起草人：董延文、栾景坤。

本标准于1984年6月20日首次发布。

I

中华人民共和国机械行业标准JB/T3292－－－－1999

代替

燕尾开榫机精度JB3292—83

1范围

本标准规定了燕尾开榫机的几何精度和工作精度要求及检验方法。

本标准适用于单头燕尾开榫机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

JB/T4171—1999木工机床精度检验通则

3要求

3.1使用本标准时应参照JB/T4171的规定。

3.2在机床检验前，按JB/T4171—1999中3.1调整好机床的安装水平，将水平仪放置在机床工作台中

部，水平仪纵、横向读数均不超过0.1/1000。

3.3当实测长度与本标准规定的长度不同时，公差应符合JB/T4171—1999中2.2.1.1的规定。按能够

测量长度折算，最小折算值为0.01mm。

3.4本标准所列出的各项精度检验顺序并不表示实际检验顺序，为了方便机床的拆装和检验，可按任

意次序进行检验。

4几何精度检验

几何精度检验按表1的规定。

表1mm

检验方法参照

序检验

简图检验项目公差JB/T4171—1999

号工具

的有关条文

榫头工作A≤630时为0.10平尺4.2.1.2.2.1

台台面、榫A>630时为0.15塞尺

槽工
