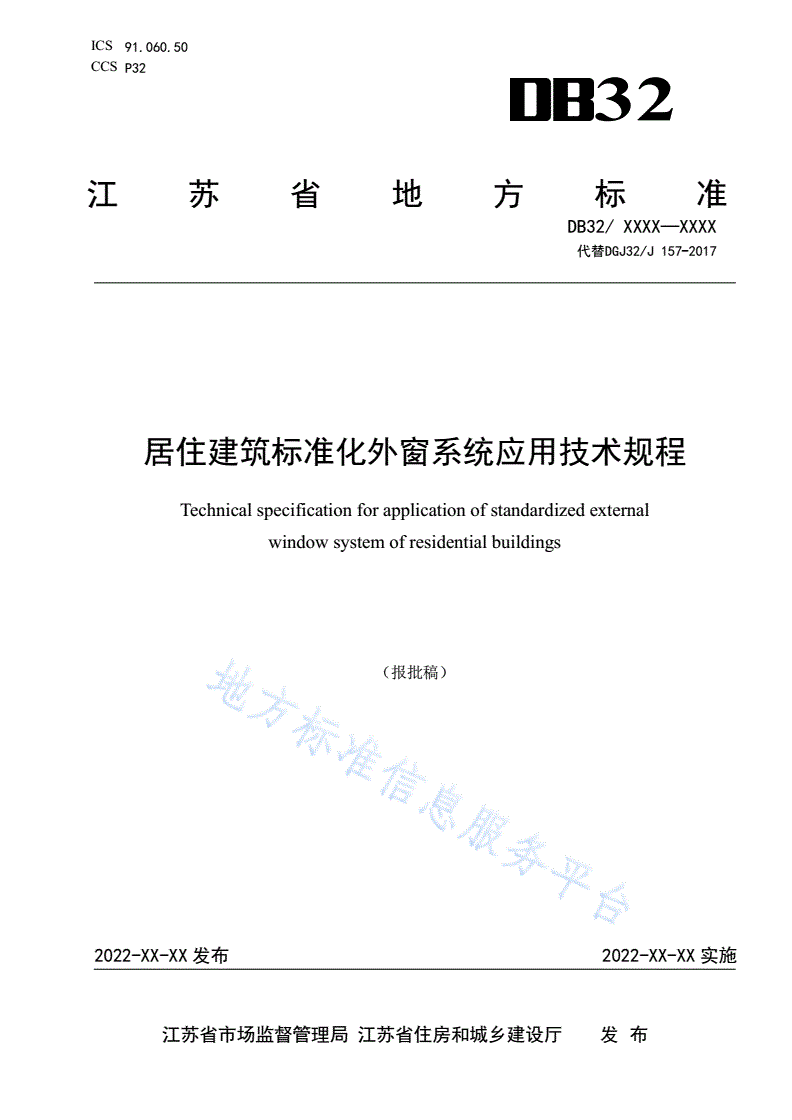

DB32/ 4418-2022 居住建筑标准化外窗系统应用技术规程

ICS91.060.50

CCSP32

32

江苏省地方标准

DB32/XXXX—XXXX

代替DGJ32/J157-2017

居住建筑标准化外窗系统应用技术规程

Technicalspecificationforapplicationofstandardizedexternal

windowsystemofresidentialbuildings

（报批稿）

2022-XX-XX发布2022-XX-XX实施

江苏省市场监督管理局江苏省住房和城乡建设厅发布

1

DB32/XXXX-XXXX

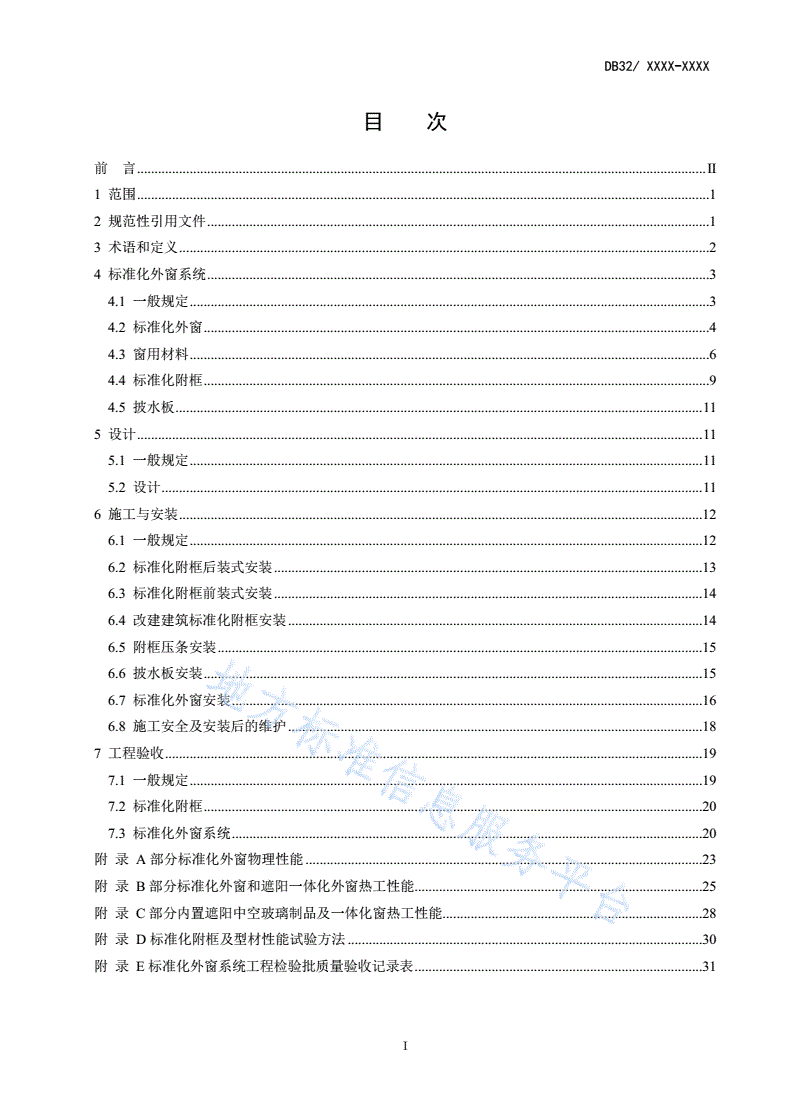

目次

前言..................................................................................................................................................................II

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................2

4标准化外窗系统...............................................................................................................................................3

4.1一般规定....................................................................................................................................................3

4.2标准化外窗................................................................................................................................................4

4.3窗用材料....................................................................................................................................................6

4.4标准化附框................................................................................................................................................9

4.5披水板......................................................................................................................................................11

5设计.................................................................................................................................................................11

5.1一般规定..................................................................................................................................................11

5.2设计..........................................................................................................................................................11

6施工与安装.....................................................................................................................................................12

6.1一般规定..................................................................................................................................................12

6.2标准化附框后装式安装..........................................................................................................................13

6.3标准化附框前装式安装..........................................................................................................................14

6.4改建建筑标准化附框安装......................................................................................................................14

6.5附框压条安装..........................................................................................................................................15

6.6披水板安装..............................................................................................................................................15

6.7标准化外窗安装......................................................................................................................................16

6.8施工安全及安装后的维护......................................................................................................................18

7工程验收.........................................................................................................................................................19

7.1一般规定..................................................................................................................................................19

7.2标准化附框..............................................................................................................................................20

7.3标准化外窗系统......................................................................................................................................20

附录A部分标准化外窗物理性能.................................................................................................................23

附录B部分标准化外窗和遮阳一体化外窗热工性能..................................................................................25

附录C部分内置遮阳中空玻璃制品及一体化窗热工性能..........................................................................28

附录D标准化附框及型材性能试验方法.....................................................................................................30

附录E标准化外窗系统工程检验批质量验收记录表..................................................................................31

I

DB32/XXXX-XXXX

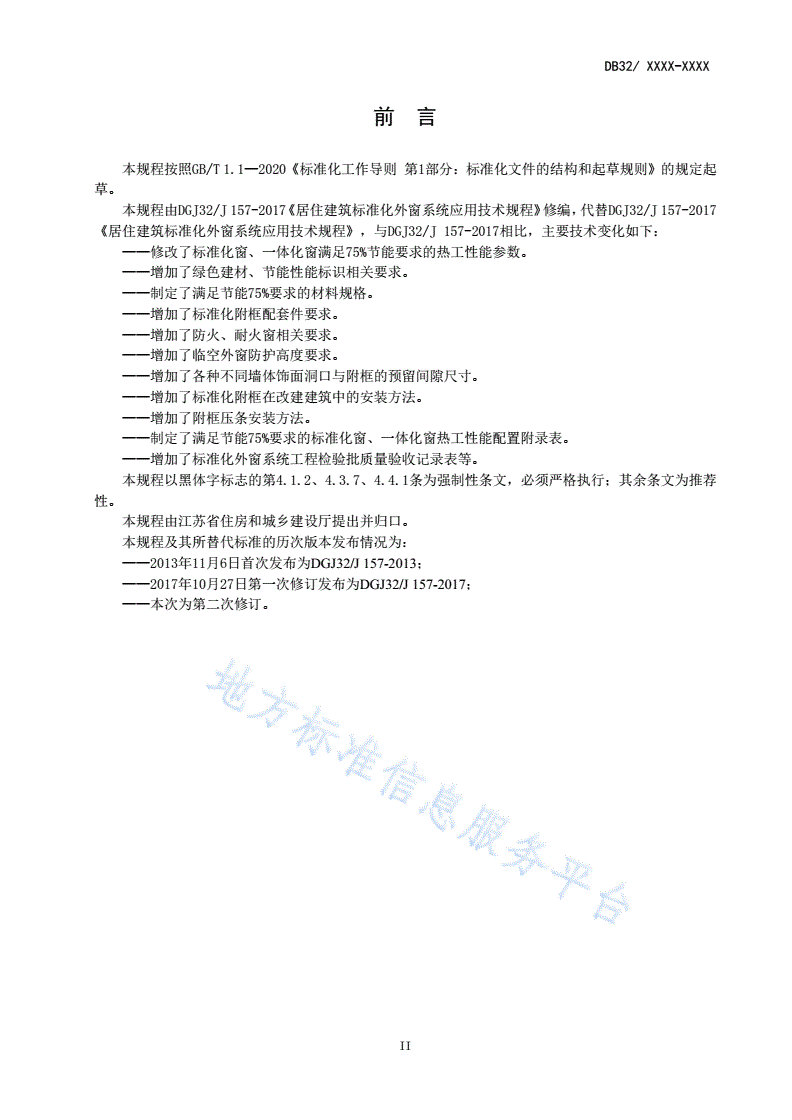

前言

本规程按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本规程由DGJ32/J157-2017《居住建筑标准化外窗系统应用技术规程》修编，代替DGJ32/J157-2017

《居住建筑标准化外窗系统应用技术规程》，与DGJ32/J157-2017相比，主要技术变化如下：

——修改了标准化窗、一体化窗满足75%节能要求的热工性能参数。

——增加了绿色建材、节能性能标识相关要求。

——制定了满足节能75%要求的材料规格。

——增加了标准化附框配套件要求。

——增加了防火、耐火窗相关要求。

——增加了临空外窗防护高度要求。

——增加了各种不同墙体饰面洞口与附框的预留间隙尺寸。

——增加了标准化附框在改建建筑中的安装方法。

——增加了附框压条安装方法。

——制定了满足节能75%要求的标准化窗、一体化窗热工性能配置附录表。

——增加了标准化外窗系统工程检验批质量验收记录表等。

本规程以黑体字标志的第4.1.2、4.3.7、4.4.1条为强制性条文，必须严格执行；其余条文为推荐

性。

本规程由江苏省住房和城乡建设厅提出并归口。

本规程及其所替代标准的历次版本发布情况为：

——2013年11月6日首次发布为DGJ32/J157-2013；

——2017年10月27日第一次修订发布为DGJ32/J157-2017；

——本次为第二次修订。

II

DB32/XXXX-XXXX

居住建筑标准化外窗系统应用技术规程

1范围

本规程规定了居住建筑标准化外窗系统的性能指标、设计要求、安装施工、工程验收。

本规程适用于江苏省范围内新建、改建、扩建的居住建筑标准化外窗系统的生产制作、设计

选用、安装施工、工程验收。公共建筑、工业厂房采暖区域外窗可参照执行。

2规范性引用文件

下列标准中的内容通过文中的规范性引用而构成本规程必不可少的条款。其中，注日期的引

用文件，仅该日期对应的版本适用于本规程；不注日期的引用文件，其最新版本（包括所有的修

改单）适用于本规程。

GB/T11944中空玻璃

GB15763.1建筑用安全玻璃第1部分：防火玻璃

GB16807防火膨胀密封件

GB18584室内装饰装修材料木家具中有害物质限量

GB/T21140非结构用指接材

GB23864防火封堵材料

GB/T24267建筑用阻燃密封胶

GB/T2518连续热镀锌和锌合金镀层钢板及钢带

GB/T28887建筑用塑料窗

GB/T29498木门窗

GB/T31433建筑幕墙、门窗通用技术条件

GB/T32223建筑门窗五金件通用要求

GB/T38586真空玻璃

GB/T39866建筑门窗附框技术要求

GB50016建筑设计防火规范

GB/T5237.1铝合金建筑型材第1部分：基材

GB/T5237.6铝合金建筑型材第6部分：隔热型材

GB50300建筑工程施工质量验收统一标准

GB/T8478铝合金门窗

GB/T8814门、窗用未增塑聚氯乙烯（PVC-U）型材

JG/T131聚氯乙烯（PVC）门窗增强型钢

JGJ/T151建筑门窗玻璃幕墙热工计算规程

JG/T175建筑用隔热铝合金型材

JG/T255内置遮阳中空玻璃制品

JG/T455建筑门窗幕墙用钢化玻璃

JG/T571玻纤增强聚氨酯节能门窗

JGJ80建筑施工高处作业安全技术规范

JC/T2072中空玻璃用干燥剂

JC/T2451硼硅酸盐平板玻璃

1

DB32/XXXX-XXXX

JC/T2453中空玻璃间隔条第3部分：暖边间隔条

LY/T1787非结构用集成材

DGJ32/J16住宅工程质量通病控制标准

DB32/3920住宅设计标准

DB32/3962绿色建筑设计标准

DB32/4066居住建筑热环境和节能设计标准

3术语和定义

下列术语和定义适用于本规程。

3.1

标准化外窗standardizedexternalwindow

对组成外窗的型材、玻璃、五金件、密封件、配套件等进行定型，生产过程标准化，规格尺

寸按本规程实施标准化，产品性能不低于本规程和工程设计要求的成品窗。

3.2

标准化附框standardizedadditiveframe

安装于建筑楼宇以单个楼梯为单元出入口的门。

3.3

披水板apronflashing

能承接雨水并能改变雨水流向的构件。

3.4

附框压条depressionbarofadditiveframe

装在标准化附框外沿四周，用于标准化外窗安装定位，并与披水板连接的构件。

3.5

标准化外窗系统standardizedexternalwindowsystem

标准化外窗（包括外遮阳一体化窗、内置遮阳一体化窗）与预先安装在门窗洞口中的标准化

附框、附框压条等组合安装，完成所有安装工序后投入使用的外窗系统。

3.6

外遮阳一体化窗externalsunshadeintegratedwindow

由硬卷帘、软卷帘等遮阳装置与外窗受力外框设计组合成一体并且满足标准化外窗要求的成

品窗。

3.7

内置遮阳一体化窗built-insunshadeintegratedwindow

采用内置遮阳中空玻璃制品制成的成品窗。

3.8

太阳得热系数solarheatgaincoefficient

也称太阳能总透射比，是通过透光围护结构（门窗或透光幕墙）进入室内的太阳能量（包含

直接辐射得热和二次传热）与投射到透光围护结构外表面上的太阳辐射量的比值。

3.9

玻璃遮阳系数shadingcoefficientofglass

在给定条件下，透过玻璃的太阳辐射得热量与透过相同条件下3mm厚普通透明平板玻璃的

太阳辐射得热量的比值。

2

DB32/XXXX-XXXX

3.10

外遮阳系数externalshadingcoefficientofwindow

建筑物透明外围护结构有外遮阳设施时透入室内的太阳辐射得热量与在相同条件下无外遮

阳设施时透入的室内太阳辐射得热量的比值。

3.11

前装（预埋）式pre-burymethod

在工程墙体洞口位置预埋或在工厂预制装配式墙板中埋设标准化附框。

3.12

后装式later-burymethod

在现场砌筑的建筑墙体预留洞口中安装标准化附框。

3.13

平侧面附框flatsideframe

附框左右侧面为平面的附框。见图1。

图1平侧面附框示意图

3.14

凹侧面附框concavesideframe

附框左右侧面有凹槽的附框。见图2。

图2凹侧面附框示意图

3.15符号

本规程用符号：

A—中空玻璃中间层的空气

Ar—中空玻璃中间层的氩气

B—窗洞口宽（cm）

H—窗洞口高（cm）

K—窗传热系数（W/m2·K）

SC—遮阳系数

SD—外遮阳系数

SHGC—太阳得热系数

4标准化外窗系统

4.1一般规定

4.1.1居住建筑标准化外窗系统中标准化外窗包括单樘标准化窗和由单樘标准化窗组合的窗。

标准化外窗系统洞口尺寸见表1，前装式附框内口尺寸为洞口尺寸。

3

DB32/XXXX-XXXX

表1居住建筑标准化外窗系统洞口尺寸

洞口高度H（cm）洞口宽度B（cm）

12060、90、120、150

15060、90、120、150、180

16060、90、120、150、180

17060、90、120、150、180

18060、90、120、150、180

21060、90、120、150、180

注：表中宽度60cm用于平开、上悬窗；宽度90cm用于上悬窗；洞口高度210cm和对应的宽度尺寸

仅用于凸窗。

4.1.2标准化外窗及系统主要性能、技术指标应符合设计要求，但不得低于表2要求。

表2标准化外窗及系统主要性能、技术指标

主要性能单位技术指标

按单位缝长：m3/(m·h)≤1.0（7级）

气密性能

按单位面积：m3/(m2·h)≤3.0（7级）

水密性能Pa≥250（3级）

kPa多层建筑：≥2.0（3级）

抗风压性能

kPa高层建筑：≥2.5（4级）

传热系数W/m2·K≤1.8（7级）

-冬季，玻璃太阳得热系数≥0.44

太阳得热系数

-夏季，符合设计要求

4.1.3标准化外窗系统的隔声性能应符合设计要求，且不得低于30dB（3级）。

4.2标准化外窗

4.2.1标准化外窗产品分类和标记应符合以下规定：

a)按框扇材料分类及标记代号见表3。

表3框扇材料分类及标记代号

框扇材料铝合金隔热型材塑料型材玻纤增强聚氨酯型材铝木复合型材木材铝塑复合型材

代号LSBLMMLS

b)一体化窗按构造形式分类及标记代号见表4。

4

DB32/XXXX-XXXX

表4一体化窗构造形式分类及标记代号

内置百叶中空玻璃遮阳内置织物中空玻璃

构造形式硬卷帘一体化软卷帘一体化

一体化遮阳一体化

代号YYRYNBYNZY

c)按开启形式分类及标记代号见表5。

表5开启形式分类及标记代号

开启形平开下悬内平开

内平开窗上悬窗固定窗纱窗

式窗窗

代号PCNPCXNPCSXCGCA

d)型材系列以窗框在洞口深度方向的厚度构造尺寸表示，尺寸单位为mm。

e)规格以外窗洞口宽度、高度构造尺寸表示，尺寸单位为cm。

f)标记顺序为：构造形式分类代号、材料分类代号、开启形式分类代号、型材系列、规格

以及纱窗代号组合而成。

g)标记方法示例。

4.2.2标准化外窗主要立面形式见图3。

图3标准化外窗的主要立面及开启形式

注：图示下部固定窗也可以设置在上部。

4.2.3标准化外窗应有安装纱窗的构造措施。

5

DB32/XXXX-XXXX

4.2.4高层建筑各单一朝向及不同楼层的外窗性能设计等级应统一取值。

4.2.5标准化外窗物理性能宜参照附录A。

4.2.6标准化外窗和遮阳一体化窗热工性能宜参照附录B、附录C。

4.2.7有耐火完整性要求的标准化外窗除具有耐火性能外，其他各项要求应符合本规程规定。

4.2.8标准化外窗宜取得绿色建材标识认证、门窗节能性能标识证书。

4.2.9标准化外窗应在明显位置永久性标识，内容至少应包括生产企业名称和商标、联系电话、

产品品种及规格系列、产品主要性能。

4.2.10标准化外窗经型式检验后应作为定型产品选用，当对定型产品组成的主要材料进行变更

时，变更后的产品性能不应低于变更前的产品性能。

4.2.11采用推拉窗等除本规程3.2.2开启形式以外的建筑外窗，应经试验和技术论证，论证结

果符合本规程规定时方能作为标准化窗用于工程。

4.2.12内平开窗窗下角宜设置圆弧形。

4.3窗用材料

4.3.1标准化外窗用铝合金型材应符合下列要求：

a)铝合金型材应采用隔热型材，平开窗窗框截面宽度不应小于70mm。

b)铝合金型材的化学成分、力学性能及尺寸精度应符合《铝合金建筑型材第1部分基材》

GB/T5237.1的规定。有装配关系的门窗主型材基材壁厚公称尺寸允许偏差应采用《铝

合金建筑型材第1部分基材》GB/T5237.1规定的超高精级。有装配关系的门窗主型

材基材非壁厚尺寸允许偏差宜采用《铝合金建筑型材第1部分基材》GB/T5237.1规定

的超高精级。型材横截面尺寸允许偏差可按普通级执行，对有装配关系的尺寸，其允许

偏差应选用高精级或超高精级。

c)主要受力杆件所用主型材壁厚应经设计计算或试验确定。且主型材基材壁厚公称尺寸不

应小于1.8mm。

d)铝合金型材表面处理层厚度要求不应低于表6的规定。

表6铝合金型材表面处理层厚度要求

品种阳极氧化电泳涂漆喷粉喷漆

膜厚级别膜厚级别装饰面局部厚度装饰面局部膜厚

不低于三涂不小于34µm

AA15A、B类（≥16μm）不小于50µm

厚度（平均膜厚不小于40µm）

局部膜厚不小于（氧极氧化膜局部膜（平均膜厚

四涂不小于55µm（平均膜厚

厚不小于9μm）60µm~120µm）

12µm不小于65µm）

e)铝合金隔热型材除应符合《铝合金建筑型材第6部分隔热型材》GB/T5237.6和《建筑

用隔热铝合金型材》JG175的规定外，穿条式隔热型材隔热条应符合《建筑铝合金型

材用聚酰胺隔热条》JG/T174的规定，宽度不应小于29mm，不得使用PVC材料；浇

注式隔热型材应采用双浇注组合形式，隔热条注胶宽度不应小于16mm。

4.3.2标准化外窗用塑料型材和增强型钢除应符合《建筑用塑料窗》GB/T28887、《门、窗用

未增塑聚氯乙烯（PVC-U）型材》GB/T8814和《聚氯乙烯（PVC）门窗增强型钢》JG/T131的规

定外，还应符合下列要求：

a)塑料型材窗框截面宽度：平开窗不应小于70mm。

b)塑料窗用主型材可视面最小实测壁厚不应小于2.8mm，非可视面型材最小实测壁厚不应

小于2.5mm。

c)不应使用通体彩色型材。

d)主型材外框截面腔室不应少于5个，应具有独立的增强型钢及排水腔室。

e)增强型钢应根据设计要求按本规程附录A选用，且最小壁厚不应小于2.0mm。

f)增强型钢应与型材内腔匹配，与承载方向内腔配合间隙不应大于1mm。

6

DB32/XXXX-XXXX

g)增强型钢表面应采用热镀锌防腐处理，并应符合《连续热镀锌和锌合金镀层钢板及钢带》

GB/T2518的要求。

4.3.3标准化外窗用铝木复合型材除应符合《建筑用节能门窗第1部分：铝木复合门窗》GB/T

29734.1的规定外，还应符合下列要求：

a)以铝合金型材为主要受力杆件的铝木复合型材，铝合金型材应符合本规程3.3.1条的规定；

以木材为主要受力杆件的铝木复合型材，铝合金型材最小壁厚不应小于1.4mm。

b)木材（包括木窗用）应符合《木门窗》GB/T29498中有关木材的规定，且应符合下列要

求：

1）指接材应符合《非结构用指接材》GB/T21140中规定的I类指接材要求，可视面拼

条长度除端头外应大于250mm，宽度方向无拼接，指接缝隙处无明显缺陷；

2）集成材应满足《非结构用集成材》LY/T1787的要求，外观质量应符合优等品要求，

可视面拼条长度除端头外应大于250mm，宽度方向无拼接，厚度方向相邻层的拼接

缝应错开，指接缝隙处无明显缺陷；

3）木材应表面光洁、纹理相近，无死节、虫眼、腐朽、夹皮等现象。型材平整无翘曲，

棱角部位应为圆角；

4）木材色漆饰面的可溶性重金属含量应符合表7的规定。

表7木材色漆饰面可溶性重金属含量

项目限量值

可溶性铅≤90

重金属含量（限色漆）可溶性镉≤75

（mg/kg）可溶性铬≤60

可溶性汞≤60

4.3.4标准化外窗用玻纤增强聚氨酯型材除应符合《玻纤增强聚氨酯节能门窗》JG/T571中对

型材的规定外，还应符合下列要求：

a)型材可视面壁厚不应小于2.5mm。

b)型材非可视面壁厚不应小于2.2mm。

c)平开窗窗框截面宽度不应小于70mm。

4.3.5铝塑复合型材中塑料部分应符合本规程3.3.2条的规定，铝合金型材最小壁厚不应小于

1.4mm，平开窗窗框截面宽度不应小于70mm。

4.3.6采用本规程规定以外的窗用型材，应有型式试验和技术论证报告，组合后应能满足本规

程标准化窗性能要求。

4.3.7标准化外窗用单中空层中空玻璃气体层厚度不应小于12mm，玻璃厚度不应小于5mm；双

中空层中空玻璃气体层厚度不应小于9mm，内外侧玻璃厚度不应小于5mm。

4.3.8标准化外窗用中空玻璃还应符合《中空玻璃》GB/T11944的规定及下列要求：

a)三玻两腔中空玻璃的性能及技术指标应符合表8的要求。

表8三玻两腔中空玻璃的性能及技术指标

性能技术指标

露点≤-60℃

可见光透射比≥60%

太阳得热系数/遮阳系数≥0.44/0.5～0.6

传热系数≤1.4W/(m2·K)

b)充惰性气体的中空玻璃，除应符合表3.3.8-1的要求外，初始气体含量及密封后的性能及

7

DB32/XXXX-XXXX

技术指标还应符合表9的要求。

表9中空玻璃中间层充惰性气体的性能及技术指标

性能技术指标

初始气体含量充气中空玻璃的初始气体含量不应小于85%（V/V）

水气密封耐久性能水分渗透指数I≤0.25，平均值Iav≤0.20

气体密封耐久性能充气中空玻璃经气体密封耐久性能试验后的气体含量不应小于80%（V/V）

c)镀膜中空玻璃应在合片前，做膜层与密封胶的相容性试验，离线Low-E镀膜玻璃在合成

中空前应进行边部除膜处理。

d)当中空玻璃采用钢化玻璃时，应符合《建筑门窗幕墙用钢化玻璃》JG/T455的规定。

e)当采用真空玻璃时，应符合《真空玻璃》GB/T38586的规定。

f)中空玻璃间隔条中的干燥剂，应符合《中空玻璃用干燥剂》JC/T2072的规定。

g)当中空玻璃采用暖边间隔条时，应符合《中空玻璃间隔条第3部分：暖边间隔条》

JC/T2453的规定。
