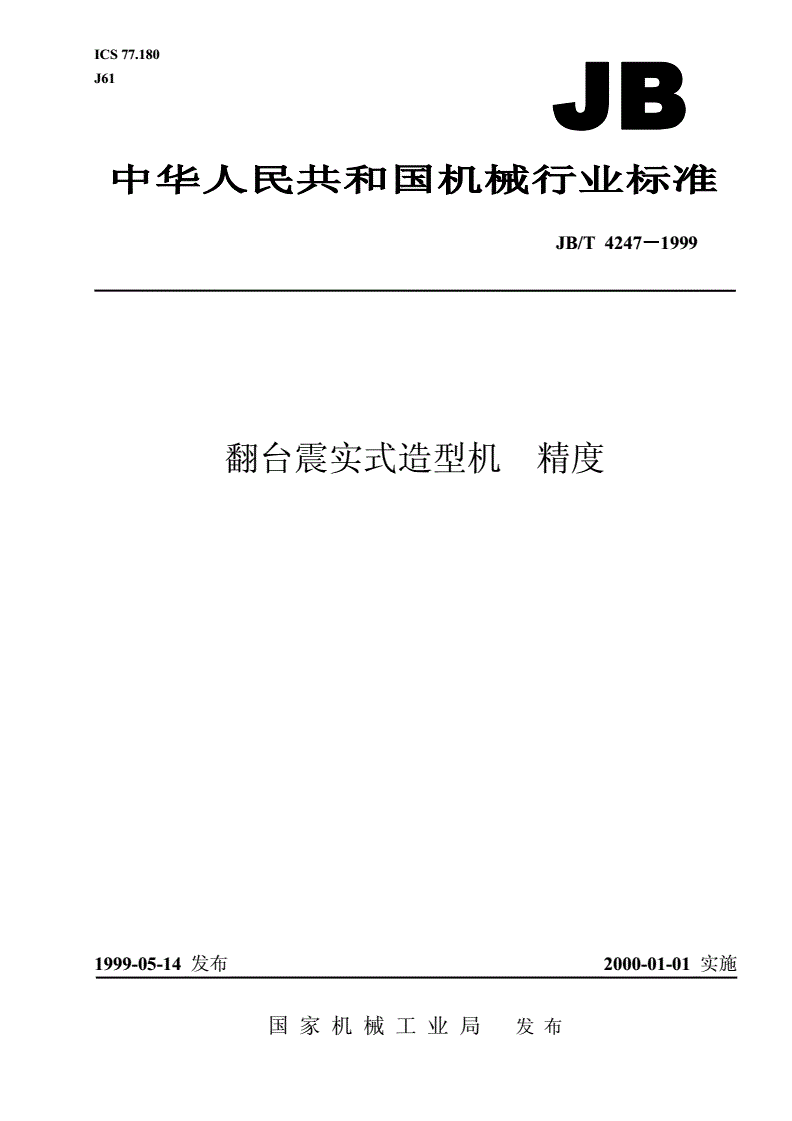

JB/T 4247-1999 翻台震实式造型机 精度

ICS77.180

J61

JB/T4247999－－－1

翻台震实式造型机精度

1999-05-14发布2000-01-01实施

国家机械工业局发布

JB/T4247－－－－1999

前言

本标准是对JB4247—86《翻台震实式造型机精度》（非等效采用了原苏联ГОСТ15066—78《造

型机精度》）的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。

本标准自实施之日起代替JB4247—86。

本标准由全国铸造机械标准化技术委员会提出并归口。

本标准负责起草单位：保定铸造机械厂。

本标准主要起草人：杨福均。

本标准于1986年7月首次发布。

I

中华人民共和国机械行业标准JB/T4247－－－－1999

代替

翻台震实式造型机精度JB4247—86

1范围

本标准规定了翻台震实式造型机的几何精度检验的要求及检验方法。

本标准适用于翻台震实式造型机（以下简称机器）

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3一般要求

3.1使用本标准时，应参照GB/T17421.1—1998的有关规定。

3.2机器的精度检验应在空运转试验时和负荷试验后进行。

3.3在进行精度检验时，允许取下护罩、护板。影响测量精度和安全的其它可拆装置应拆去。

3.4测量用的平尺、直角尺、标准垫块、专用百分表座的精度，应符合GB/T17421.1—1998附录A

中B类测量工具的要求。

4检验

国家机械工业局1999-05-14批准2000-01-01实施

1

2

4.1预调检验

允差

序号简图
