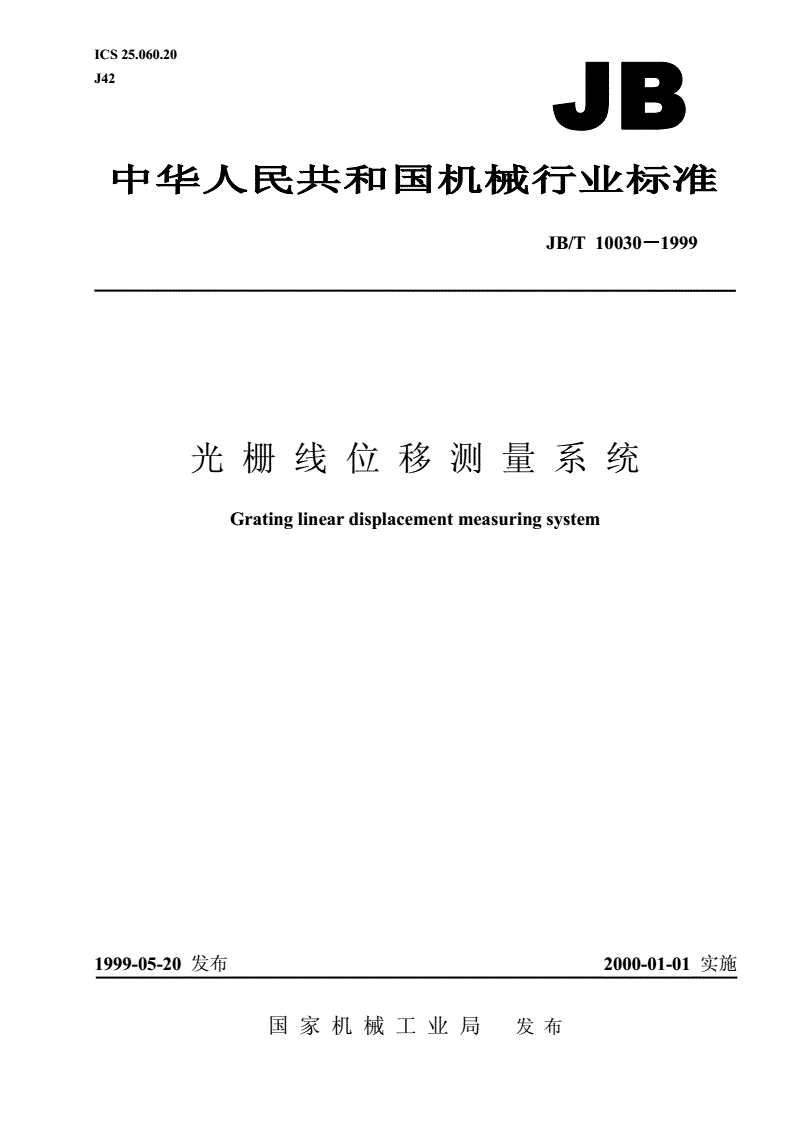

JB/T 10030-1999 光栅线位移测量系统

ICS25.060.20

J42

JB/T10030999－－－1

光栅线位移测量系统

Gratinglineardisplacementmeasuringsystem

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T10030－－－－1999

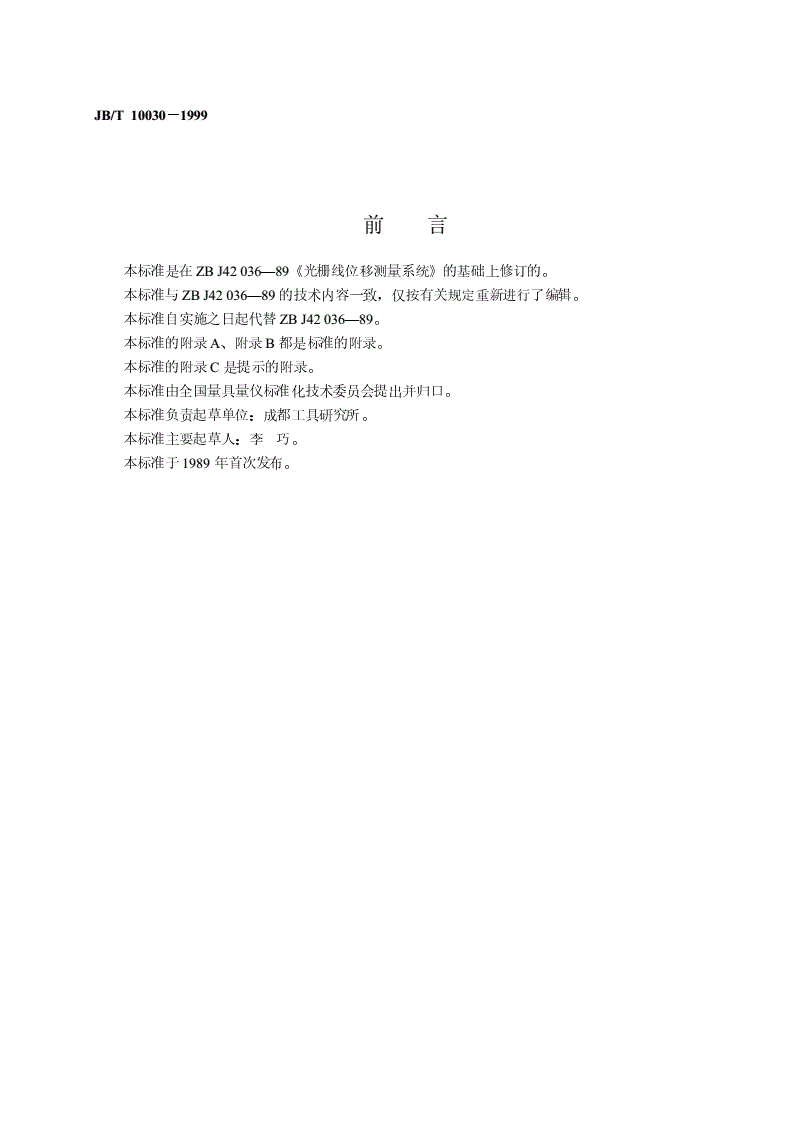

前言

本标准是在ZBJ42036—89《光栅线位移测量系统》的基础上修订的。

本标准与ZBJ42036—89的技术内容一致，仅按有关规定重新进行了编辑。

本标准自实施之日起代替ZBJ42036—89。

本标准的附录A、附录B都是标准的附录。

本标准的附录C是提示的附录。

本标准由全国量具量仪标准化技术委员会提出并归口。

本标准负责起草单位：成都工具研究所。

本标准主要起草人：李巧。

本标准于1989年首次发布。

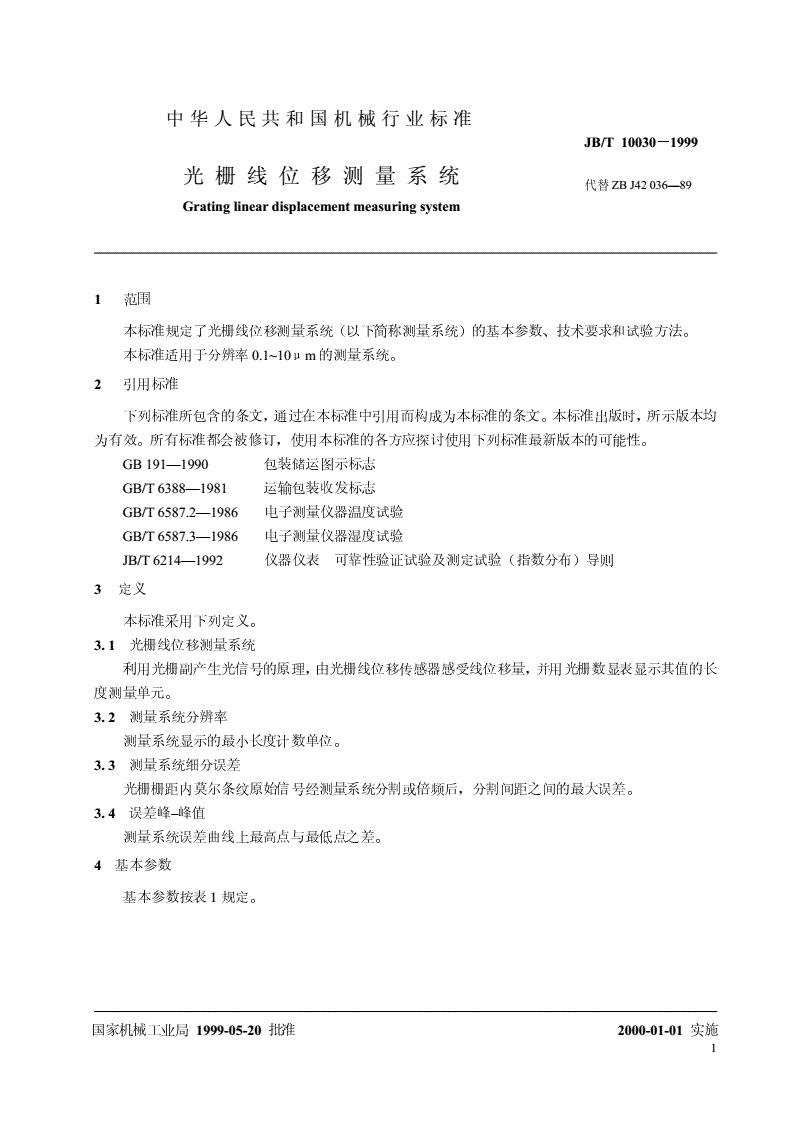

中华人民共和国机械行业标准

JB/T10030－－－－1999

光栅线位移测量系统

代替ZBJ42036—89

Gratinglineardisplacementmeasuringsystem

1范围

本标准规定了光栅线位移测量系统（以下简称测量系统）的基本参数、技术要求和试验方法。

本标准适用于分辨率0.1~10μm的测量系统。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T6388—1981运输包装收发标志

GB/T6587.2—1986电子测量仪器温度试验

GB/T6587.3—1986电子测量仪器湿度试验

JB/T6214—1992仪器仪表可靠性验证试验及测定试验（指数分布）导则

3定义

本标准采用下列定义。

3.1光栅线位移测量系统

利用光栅副产生光信号的原理，由光栅线位移传感器感受线位移量，并用光栅数显表显示其值的长

度测量单元。

3.2测量系统分辨率

测量系统显示的最小长度计数单位。

3.3测量系统细分误差

光栅栅距内莫尔条纹原始信号经测量系统分割或倍频后，分割间距之间的最大误差。

3.4误差峰–峰值

测量系统误差曲线上最高点与最低点之差。

4基本参数

基本参数按表1规定。

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T10030－－－－1999

表1

参数名称参数数值

分辨率μm0.1；0.2；0.5；1.0；2.0；5.0；10

10；30；50；60；100；150；200；250；300；350；400；450；500；600；700；

有效量程Lmm800；900；1000；1100；1200；1300；1400；1500；1600；1800；2000；2200；

2400；2600；2800；3000

响应速度m/min1；6；12；18；30；48；60

5技术要求

5.1工作条件

5.1.1测量系统工作环境温度范围应为0~45℃，相对湿度应不大于90%。

5.1.2测量系统使用的电源频率应为50Hz，额定电压为220V，电压波动范围为额定电压值的

85%~110%。

5.2外观及相互作用

5.2.1测量系统玻璃表面不应有气泡、龟裂，金属表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标

志、数字应正确、清晰。

5.2.2各紧固部分应牢固可靠，各运动部分应灵活平稳，无阻滞和松动现象。

5.2.3测量系统有效量程的显示应符合规定值，参考零位的显示、清零、置数、辨向等功能均应正常。

5.3准确度

测量系统准确度分为六个等级，每个等级的误差峰–峰值A按表2的公式计算，准确度用数值A的

二分之一冠以“±”号表示。

表2μm

准确度等级误差峰–峰值A

L

12.0+

1000

2L

2
