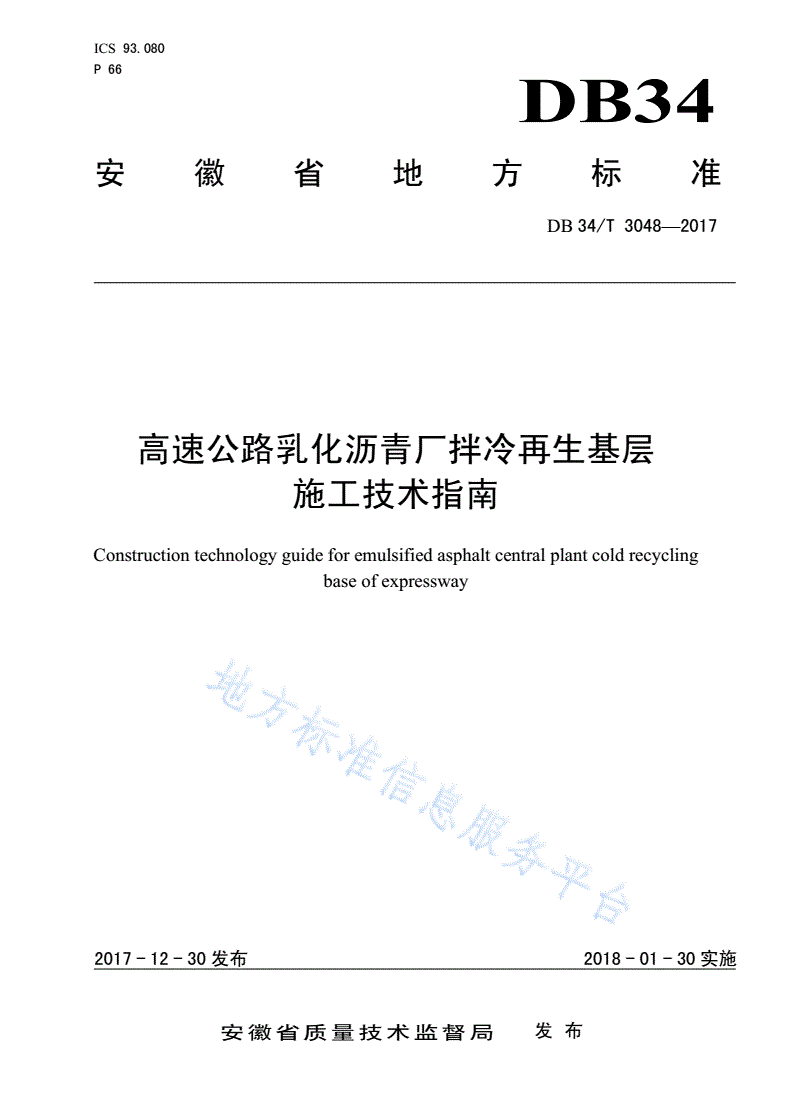

DB34/T 3048-2017 高速公路乳化沥青厂拌冷再生基层 施工技术指南

ICS

93.080

P66

DB34

安徽省地方标准

DB34/T3048—2017

高速公路乳化沥青厂拌冷再生基层

施工技术指南

Constructiontechnologyguideforemulsifiedasphaltcentralplantcoldrecycling

baseofexpressway

文稿版次选择

2017-12-30发布2018-01-30实施

安徽省质量技术监督局发布

DB34/T3048—2017

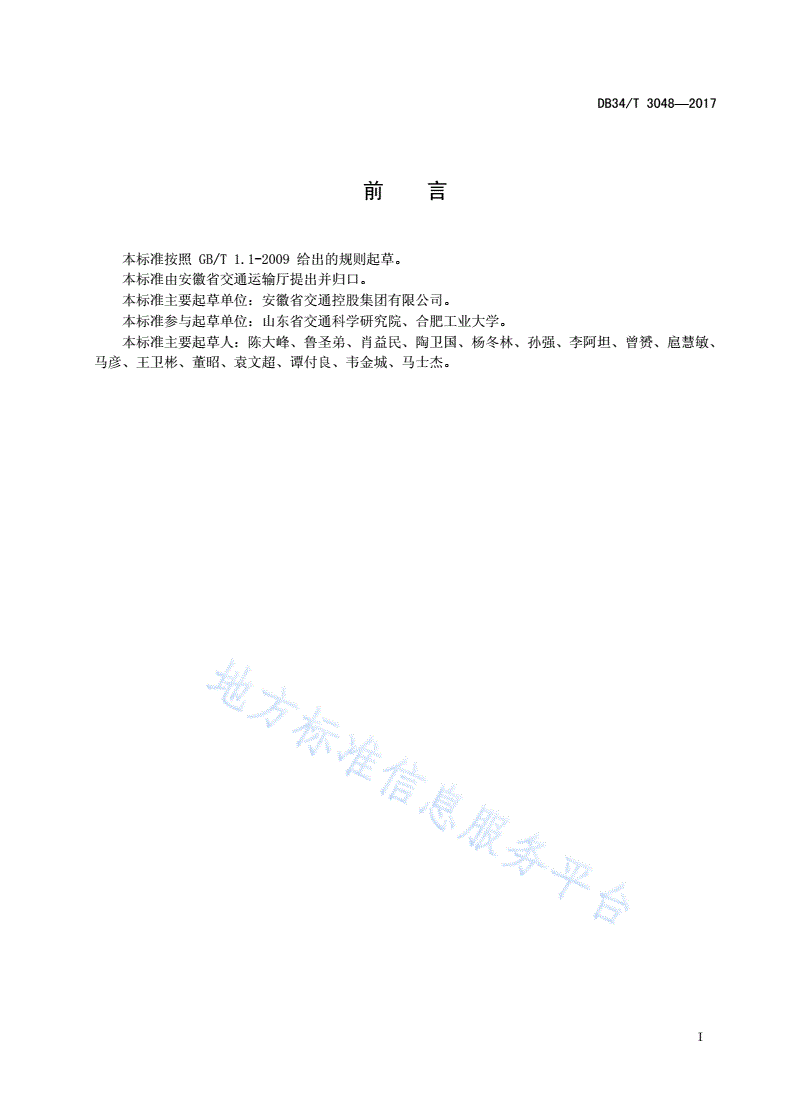

前

言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准主要起草单位：安徽省交通控股集团有限公司。

本标准参与起草单位：山东省交通科学研究院、合肥工业大学。

本标准主要起草人：陈大峰、鲁圣弟、肖益民、陶卫国、杨冬林、孙强、李阿坦、曾赟、扈慧敏、

马彦、王卫彬、董昭、袁文超、谭付良、韦金城、马士杰。

I

DB34/T3048—2017

高速公路乳化沥青厂拌冷再生基层施工技术指南

1范围

本标准规定了高速公路乳化沥青厂拌冷再生基层施工技术指南的术语和定义、再生沥青路面结构设

计、材料要求、再生混合料的组成设计和性能要求、施工准备、乳化沥青厂拌冷再生基层混合料施工、

施工质量管理和检查验收。

本标准适用于高速公路乳化沥青厂拌冷再生基层施工，其他等级道路可参照本标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

回收沥青路面材料reclaimedasphaltpavement(RAP)

经铣刨或挖除沥青路面所得的回收材料，统称为回收沥青路面材料（RAP）。

3.2

乳化沥青厂拌冷再生centralplantcoldrecyclingbyemulsifiedasphalt

将沥青路面回收料（RAP）运至拌和厂（场、站），经破碎、筛分，以一定的比例与新集料、乳化

沥青、填料（矿粉等）、水进行常温拌和，常温铺筑形成路面结构层的沥青路面再生技术。

3.3

回收沥青路面材料（RAP）级配graduationofRAP

将风干或烘干至恒重的回收沥青路面材料（RAP）进行筛分试验测得的级配。分为干筛级配和湿筛

级配。

3.4

最佳含水率optimumwatercontent

1

DB34/T3048—2017

在一定乳化沥青用量条件下，当冷再生混合料成型密度最大时，冷再生混合料中的水[包括乳化沥

青中的水、外加水、矿料和回收沥青路面材料（RAP）中的水]占干固体[矿料、回收沥青路面材料（RAP）、

矿粉、水泥等]的质量百分比。

3.5

最佳液体含量optimumliquidcontent

在最佳含水率条件下，乳化沥青冷再生混合料中的液体[乳化沥青质量、外加水、RAP中的水、新

骨料中的水共同]占烘干固体[RAP、新集料、矿粉、水泥等]的质量的百分比。

3.6

最佳乳化沥青掺量optimumemulsioncontent

在最佳液体含量不变前提下，乳化沥青冷再生混合料在某一乳化沥青掺量下，其混合料的体积性能、

力学性能、经济性等综合最佳，称此乳化沥青掺量为最佳乳化沥青掺量（OEC）。

4符号

下列符号适用于本文件。

RAP：回收沥青路面材料。

TSR：冻融劈裂强度比。

OWC：最佳加水量。

OEC：最佳乳化沥青掺量。

OLC：最佳液体含量。

OEC：最佳乳化沥青掺量。

γt：最大理论相对密度。

γf：毛体积相对密度。

ITSR：干湿劈裂强度比。

5再生路面结构设计

5.1路面调查

5.1.1路面调查按照JTGD50中关于改建路面设计的调查内容进行，应重点调查各路段路面损坏的层

位（或深度）、各层顶面的强度及各层路面材料的性状。

5.1.2路面调查内容详见附录A。

5.2路面结构设计

5.2.1乳化沥青冷再生路面结构可按JTGD50中改建路面结构厚度的设计方法进行。

5.2.2再生路面结构设计内容详见附录A。

6材料要求

6.1一般规定

2

DB34/T3048—2017

6.1.1进场的水泥、沥青、乳化沥青、外加剂等应有厂家出示的合格证和质保书。

6.1.2使用的各种材料应经检测合格后方可使用，不得以供应商提供的检测报告或商检报告代替现场

试验。

6.1.3不同来源、不同规格的沥青路面回收料（RAP）应分开堆放。不同料源、品种、规格的新集料不

得混杂堆放。

6.1.4沥青路面回收料（RAP）、新集料应堆放在经过硬化处理且排水通畅的地面上。RAP要求堆放在

料棚中或进行防水遮盖。

6.1.5筛分后的RAP堆放高度不超过3m，铲运过程中不得出现结块、板结的现象。

6.2回收沥青路面材料（RAP）

6.2.1回收沥青路面材料（RAP）获取方式主要有铣刨和挖除破碎，RAP应进行分档后方可使用，RAP

筛分要分为2档或2档以上。

6.2.2经筛分的RAP检测项目与质量要求见表1。

表1RAP检测项目与质量要求

材料检测项目技术要求试验方法

各档RAP筛分料重量比实测

含水率<3％

各档RAP级配实测

RAPJTGE20

半刚性基层材料混入率<2％

RAP沥青含量≥3％

砂当量（％）﹥60

针入度（25℃）实测

动力粘度（60℃）需要时

RAP中的沥青延度（25℃）需要时JTGE20

软化点需要时

PG等级需要时

RAP中的粗集料针片状颗粒含量、压碎值实测

JTGE42

RAP中的细集料棱角性实测

注1：RAP含水率的要求以在RAP使用前测定为准。砂当量检测以铣刨料抽提前的数据为准。

注2：半刚性基层材料混入率指RAP中半刚性基层材料质量占RAP总质量的百分比。

6.3道路石油沥青

再生混合料使用的道路石油沥青选用70号A级或者90号A级作为乳化用基质沥青，其技术要

求应符合JTGF40的规定。

6.4乳化沥青

6.4.1厂拌冷再生应使用慢裂BC-1阳离子乳化沥青。

6.4.2对于重交通柔性基层用乳化沥青性能应符合表2的质量要求。

3

DB34/T3048—2017

表2重交通道路厂拌冷再生基层用乳化沥青质量要求

检测项目技术规格试验方法

破乳速率慢裂或中裂T0658

电荷阳离子(+)T0653

筛上剩余量（1.18mm），％≤0.1T0652

标准黏度C25.3，s10-60T0621

恩格拉黏度E252-30T0622

25℃赛波特黏度Vs20-100T0623

残留物含量，％≥62T0651

针入度（25℃），1/10mm50-150T0604

蒸发残留物软化点，℃≥46T0606

延度（15℃），cm≥40T0605

溶解度（三氯乙烯），％≥97.5T0607

与粗集料的裹覆性，裹覆面积，％≥4/5T0654

与粗、细粒式集料拌和试验均匀T0659

常温1d，％≤1

T0655

贮存稳定性5d，％≤5

注1：粒子电荷如果规范方法测定时显示不明显，可通过测定其pH值作为补充试验，阳离子要求pH值不大于5.0；

注2：恩格拉粘度与赛波特粘度指标任选其一检测。

6.4.3对于特重交通及以上道路乳化沥青冷再生混合料，其乳化沥青材料性能应符合表3的质量要求。

表3特重交通及以上道路厂拌冷再生用做下面层或上面层用乳化沥青质量要求

检测项目技术规格试验方法

破乳速率慢裂或中裂T0658

电荷阳离子(+)T0653

筛上剩余量（1.18mm），％≤0.1T0652

标准黏度C25.3，s10-100T0621

恩格拉黏度E252-30T0622

残留物含量，％≥60T0651

针入度（25℃），1/10mm50-150T0604

蒸发残留物软化点，℃≥48T0606

延度（15℃），cm≥100T0605

溶解度（三氯乙烯），％≥97.5T0607

与粗集料的裹覆性，裹覆面积，％≥4/5T0654

与粗、细粒式集料拌和试验均匀T0659

常温1d，％≤1
