DB3401/T 252-2022 建设工程图纸数字化管理要求

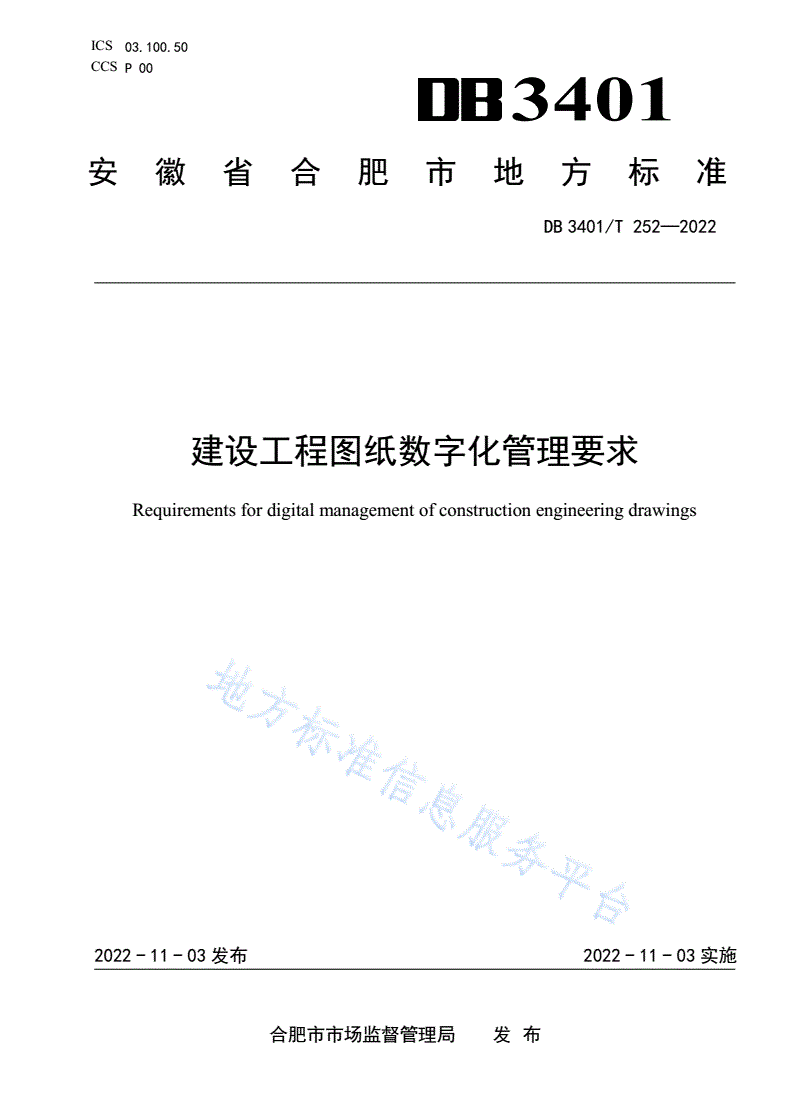

ICS03.100.50

CCSP00

3401

安徽省合肥市地方标准

DB3401/T252—2022

建设工程图纸数字化管理要求

Requirementsfordigitalmanagementofconstructionengineeringdrawings

2022-11-03发布2022-11-03实施

合肥市市场监督管理局发布

DB3401/T252—2022

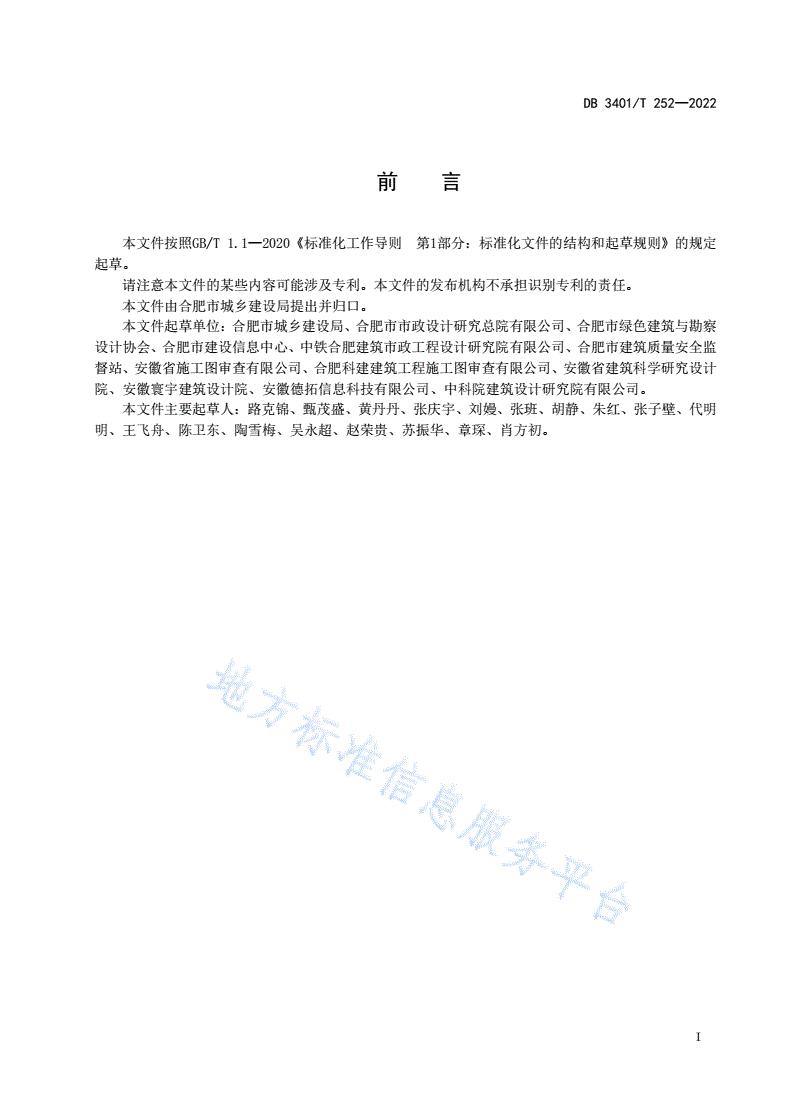

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由合肥市城乡建设局提出并归口。

本文件起草单位：合肥市城乡建设局、合肥市市政设计研究总院有限公司、合肥市绿色建筑与勘察

设计协会、合肥市建设信息中心、中铁合肥建筑市政工程设计研究院有限公司、合肥市建筑质量安全监

督站、安徽省施工图审查有限公司、合肥科建建筑工程施工图审查有限公司、安徽省建筑科学研究设计

院、安徽寰宇建筑设计院、安徽德拓信息科技有限公司、中科院建筑设计研究院有限公司。

本文件主要起草人：路克锦、甄茂盛、黄丹丹、张庆宇、刘嫚、张班、胡静、朱红、张子壁、代明

明、王飞舟、陈卫东、陶雪梅、吴永超、赵荣贵、苏振华、章琛、肖方初。

I

DB3401/T252—2022

建设工程图纸数字化管理要求

1范围

本文件规定了建设工程图纸数字化管理的术语和定义、基本要求、文件分类管理、图纸管理信息标

识位置及内容。

本文件适用于合肥市房屋建筑、市政基础设施的新建、改建、扩建工程设计图纸、竣工图纸、以及

原有建（构）筑物或总平面的实测测绘图纸的数字化管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T50001房屋建筑制图统一标准

3术语和定义

下列术语和定义适用于本文件。

3.1

图纸数字化管理digitalmanagementofdrawings

利用计算机技术对建设工程项目的图纸进行信息标识，在建设工程图纸数字化管理系统分类上传等

活动的管理。

3.2

工程图纸projectsheet

根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他元素表示工程形状、

大小、结构等特征的图形。

3.3

数字签章digitalsignature

利用图像处理技术在电子文件中，将印章以电子形式用于识别签章人身份或企、事业身份的数据信

息，且带有数字证书的签章。

3.4

电子签名electronicsignature

数据电文中以电子形式所含、所附用于识别签名人身份并表明签名人认可其中内容的数据。

1

DB3401/T252—2022

3.5

电子文件electronicdocuments

通过计算机等电子设备形成、传输和存储的数字格式的各种信息记录。

3.6

设计单元designunit

在工程项目的勘察设计过程中，由一个或若干个专业设计完成的最小独立项目，具有独立的设计文

件，在工程项目的勘察设计文件中，一般以子项形式代表设计单元。

3.7

建筑信息模型buildinginformationmodeling

包含建筑全生命期或部分阶段的几何信息及非几何信息的数字化模型。

3.8

城市信息模型cityinformationmodeling

以建筑信息模型（BIM）、数字孪生（DigitalTwin）、地理信息系统（GIS）、物联网（IoT）等

技术为基础，整合城市地上地下、室内室外、历史现状未来多维信息模型数据和城市感知数据，构建起

三维数字空间的城市信息有机综合体，并依此规划、建造、管理城市的过程和结果的总称。

4基本要求

4.1建设单位、勘察单位、设计单位、施工单位、监理单位提交的电子文件应采用电子签名，电子签

名宜采用由依法设立的第三方电子认证服务提供者提供的认证服务。

4.2施工图审查机构向送审主体出具的电子文件应采用电子签名，电子签名应采用由依法设立的第三

方电子认证服务提供者提供的认证服务。

4.3建设工程图纸数字化管理系统全过程数据信息应符合本文件规定的数据标准要求。

4.4工程勘察文件的编制人、校对人、审核人和施工图设计文件的设计人、校对人、专业负责人、审

核人每个专业应至少由三人分别担任，且设计人、校对人、审核人不可为同一人。

4.5勘察设计单位的出图章、项目负责人注册章（签名）、专业负责人注册章等应符合《中华人民共

和国电子签名法》要求。

4.6审查合格的施工图不应擅自修改，当确需修改时，设计变更应通过数字化审图系统线上审查，且

符合下列要求：

a)设计变更文件应由勘察设计单位和注册执业人员以及相关人员按规定在施工图上加盖相应的

数字签章；

b)需要审查机构审查的，审查机构应在变更后的施工图上加盖审查机构数字签章。

4.7工程竣工验收合格后，建设单位应在建设工程图纸数字化管理系统发起工程资料归档流程，由系

统自动核验资料完整性，符合要求的完整工程资料流转至档案管理机构。

4.8在满足管理工作需要的基础上，宜采用BIM、CIM等辅助模式。

5文件分类管理

2

DB3401/T252—2022

5.1建设工程图纸的文件夹架构应按以下要求分级设置：

a)房屋建筑工程的文件夹架构第一级为工程，第二级为工程类别，第三级为工程主体（专项），

第四级为设计单元，第五级为专业类别。文件夹架构应符合本文件附录A表A.1的规定；

b)市政基础设施的文件夹架构第一级为工程，第二级为工程类别，第三级为工程主体，第四级

为设计单元，第五级为专业类别。文件夹架构应符合本文件附录A表A.2的规定。

5.2第一级文件夹工程名称应与工程立项批文或工程规划许可证名称一致，工程名称变更时，可添加

新的工程名称为附名，原工程名称不得删除或修改。

5.3第二、三、四、五级文件夹应根据上传文件的工程类型、设计范围、设计单元里的子项名称、专

业，从建设工程图纸数字化管理系统选择。

5.4图纸文件名称应由专业、图号代码、图名、图幅四组信息组成，每组信息应通过下划线_分隔，格

式为：专业_图号代码_图名_图幅。并应符合下列规定：

a)图纸文件名称中专业、图号代码、图名、图幅信息不应缺省；

b)图纸文件名称中专业、图号代码、图名信息应与图纸工程信息标题栏中的专业类别、图号的

序列代码、图名对应一致；

c)图纸文件名称中图幅信息应表示该图纸的图纸幅面，并应采用国家现行标准中的幅面代号表

达。

5.5设计说明文件名称应由文档名称、专业（或专项）、编号三组信息组成，每组信息应通过下划线_

分隔，格式为：文档名称_专业（或专项）_编号。

注：设计说明文件名称中文档名称信息不能缺省，专业（或专项）信息在不明确的情况下可缺省，编号按3位序列

号由小至大的顺序连续编写，不足位数以0补充。

5.6建设工程图纸数字化管理系统中，图纸、文档文件应采用PDF格式，且一张图纸对应一个PDF文

件。

6图纸管理信息标识

6.1标识位置

6.1.1图纸幅面、图框尺寸应符合现行国家及行业标准。

6.1.2一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，目录及表格所采用的A4幅面除

外。

6.1.3图纸中应有标题栏、图框线、幅面线、装订边线，具体要求按图1执行。

a）横式幅面（一）b）横式幅面（二）

3

DB3401/T252—2022

c）立式幅面（一）d）立式幅面（二）

图1A0~A3幅面样式

6.1.4标题栏应包含数字签章栏和工程信息标题栏。

6.1.5数字签章栏应包含注册章位、出图章位、审图章位，预留章位不应少于3个，宜预留竣工章位。

6.1.6工程信息标题栏内容、版式和标识应满足下列要求：

a)工程信息标题栏应包含单位名称栏、工程名称栏、工程编号栏、子项名称栏、图号栏、图名

栏、版本号栏、签署栏、会签栏、签署日期栏；

b)工程信息标题栏的版式和标识可根据各勘察设计单位的个性化需求及单位标识系统要求设置。

6.2标识内容

6.2.1每个盖章栏具备唯一性，应符合下列要求：

a)凡属工程设计资质标准中建筑工程建设项目设计规模划分表规定的工程项目，在建筑工程设

计的主要文件（图纸）中，应由主持该项设计的注册建筑师签字并加盖其执业印章；

b)工程设计文件（图纸）编制单位应在建设工程设计的文件（图纸）的出图章栏中加盖设计单

位出图章；

c)经过由图审单位审査合格后的工程设计文件（图纸）应在图审章栏中加盖审图合格章；

d)建设工程设计文件（图纸）签署的已实施国家注册管理制度的专业注册章、设计单位出图章、

审图合格章应采用数字签章方式。

6.2.2工程信息标题栏中的签署人填写应采用实名打印与电子签名并存的方式，且符合下列要求：

a)工程信息标题栏中的签署人可根据项目团队的人员确定，但至少应包括项目负责人、设计人、

专业负责人、校对人、审核人；

b)在设计文件上签字盖章的专业人员应分别具备相应专业技术职称（或注册资格）。岩土工程

（甲级、乙级）应由注册土木工程师（岩土）任项目负责人。注册建筑师所在单位承担民用

建筑设计项目，应当由注册建筑师任工程项目设计主持人或设计总负责人；工业建筑设计项

目，应由注册建筑师任工程项目建筑专业负责人。

6.2.3工程信息标题栏中的子项名称栏应根据项目的设计单元划分确定，且与建设工程图纸数字化管

4

DB3401/T252—2022

理系统文件夹的子项名称一致。需要出具审图合格证书的单体应划分为独立的设计单元，建设工程的设

计单元划分应符合下列要求：

a)房屋建筑工程可以划分为一个设计单元，也可以划分为多个设计单元；

b)市政基础设施工程的设计单元可根据市政基础设施的主要设计功能或施工实施标段划分。

6.2.4工程信息标题栏中的工程编号栏可由各勘察设计单位根据各自的档案编码方式确定。

6.2.5工程信息标题栏中的图名栏应与图中内容一致，图面中有多张图时，可概括主要图内容。同一

子项同一专业不应出现重复图名。图名中不应采用下划线_以及<、>、/、\、|、:、*、?等符号。

6.2.6工程信息标题栏中的图号栏应按子项分专业编写，并符合下列规定：

a)工程图纸应根据不同的专业、阶段、类型进行编排，宜按照图纸目录及说明、平面图、立面

图、剖面图、大比例视图、详图、清单、简图等序号编号；

b)图号应使用汉字或英文字母、数字和英文半角连字符-的组合，且不应采用下划线_以及<、>、

/、\、|、:、*、?等符号；如采用英文字母，则不宜与汉字混用；

c)图纸目录应为一套图纸中的第一张图，根据图纸张数按3位序列号由小至大的顺序连续编写

目录图号，不足位数以0补充，图纸目录可不在编号内；

d)一个子项中不应出现重复图号，每个子项编制一套图纸目录，子项若引用别的子项图纸，应

在图纸目录中编入引用图纸的图号及图名，并且注明引用图纸所在子项编号；

e)图纸不允许出现缺页与序列号断号，若确实因设计变更导致图纸作废情况时，仍应在建设工

程图纸数字化管理系统中保留图纸，图号中増加后缀名（F），并在图纸目录中明确该图纸作

废的原因。

6.2.7工程信息标题栏中的会签栏应采用电子签名方式。会签人应与相关会签专业的专业负责人或设

计人姓名一致。

6.2.8工程信息标题栏中的日期栏可采用打印的方式按实际出图日期填写，由四位数年份、两位数月

份、两位数日期组成，年份、月份、日期之间以半角（英文）句号隔开。

5

DB3401/T252—2022

附录A

（规范性）

建设工程图纸数字化管理系统的文件夹架构

A.1建设工程图纸数字化管理系统的文件夹架构(房屋建筑工程)见表A.1。

表A.1建设工程图纸数字化管理系统的文件夹架构(房屋建筑工程)

第一级第二级第三级第四级第五级

工程工程类别工程主体（专项）设计单元专业类别

总图

建筑

结构

给排水

主体工程子项名称

电气
