DB41/T 936-2014 雷电灾害风险评估报告编制规范

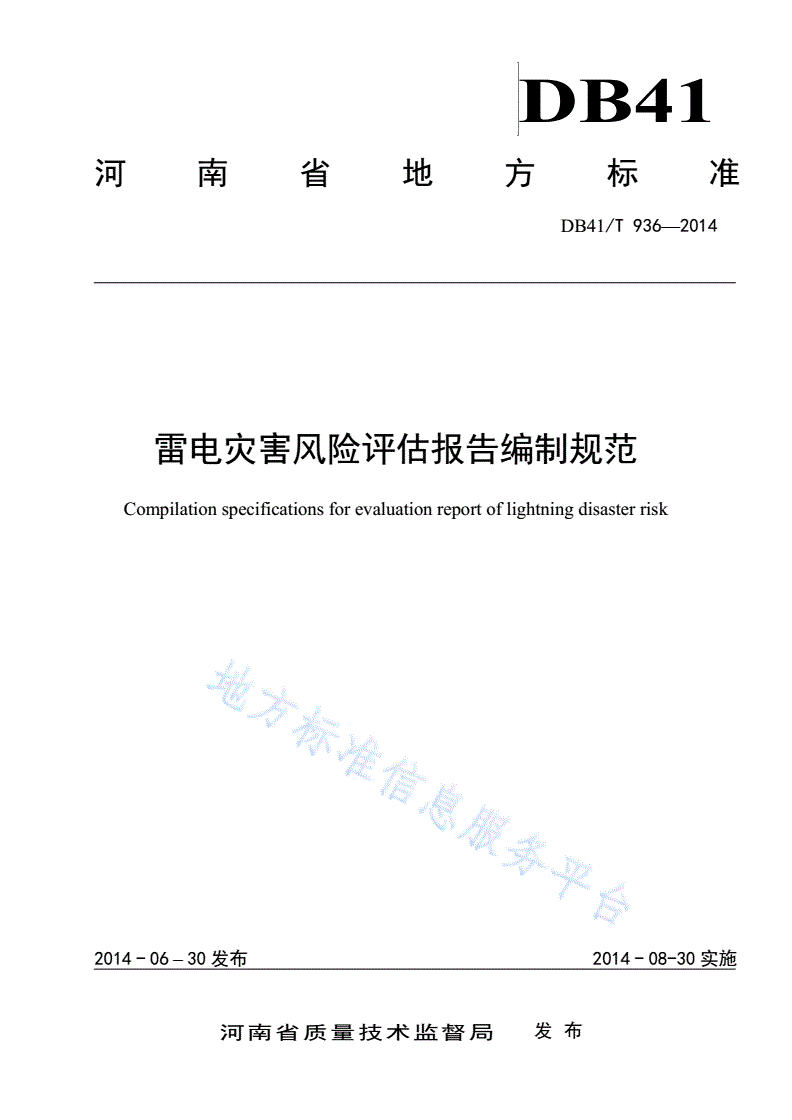

DB41

河南省地方标准

DB41/T936—2014

雷电灾害风险评估报告编制规范

Compilationspecificationsforevaluationreportoflightningdisasterrisk

2014-06–30发布2014-08-30实施

河南省质量技术监督局发布

DB41/T936—2014

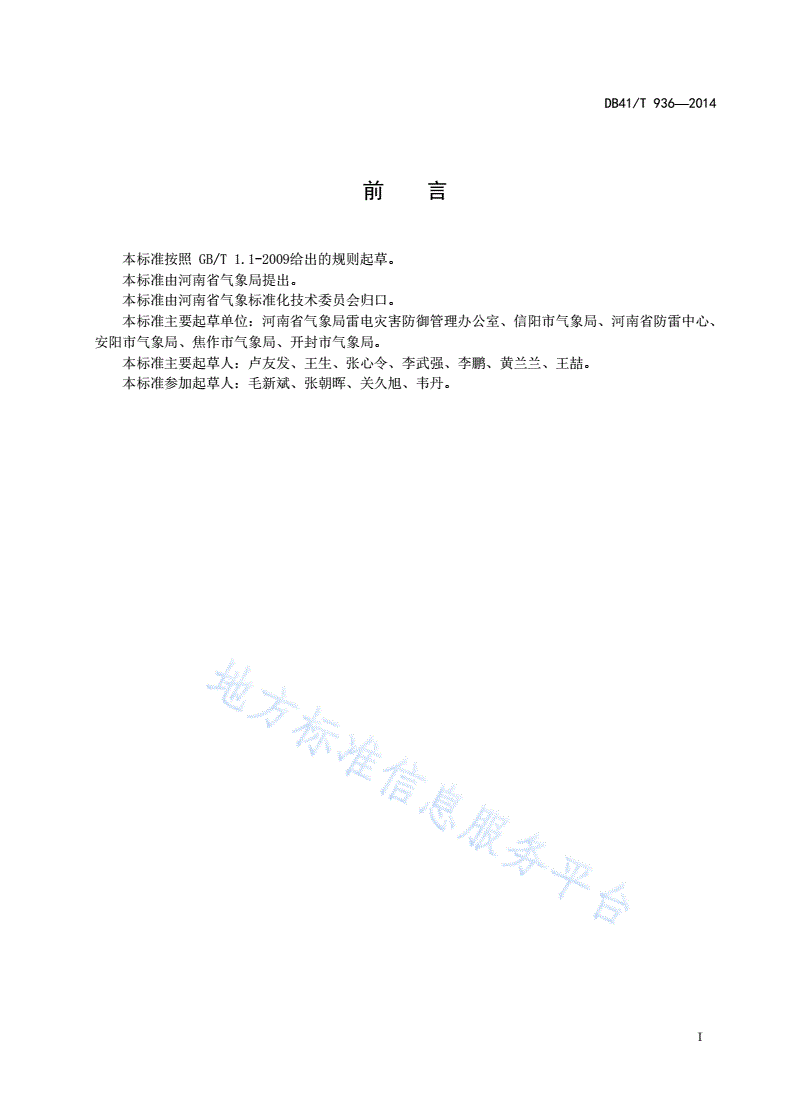

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河南省气象局提出。

本标准由河南省气象标准化技术委员会归口。

本标准主要起草单位：河南省气象局雷电灾害防御管理办公室、信阳市气象局、河南省防雷中心、

安阳市气象局、焦作市气象局、开封市气象局。

本标准主要起草人：卢友发、王生、张心令、李武强、李鹏、黄兰兰、王喆。

本标准参加起草人：毛新斌、张朝晖、关久旭、韦丹。

I

DB41/T936—2014

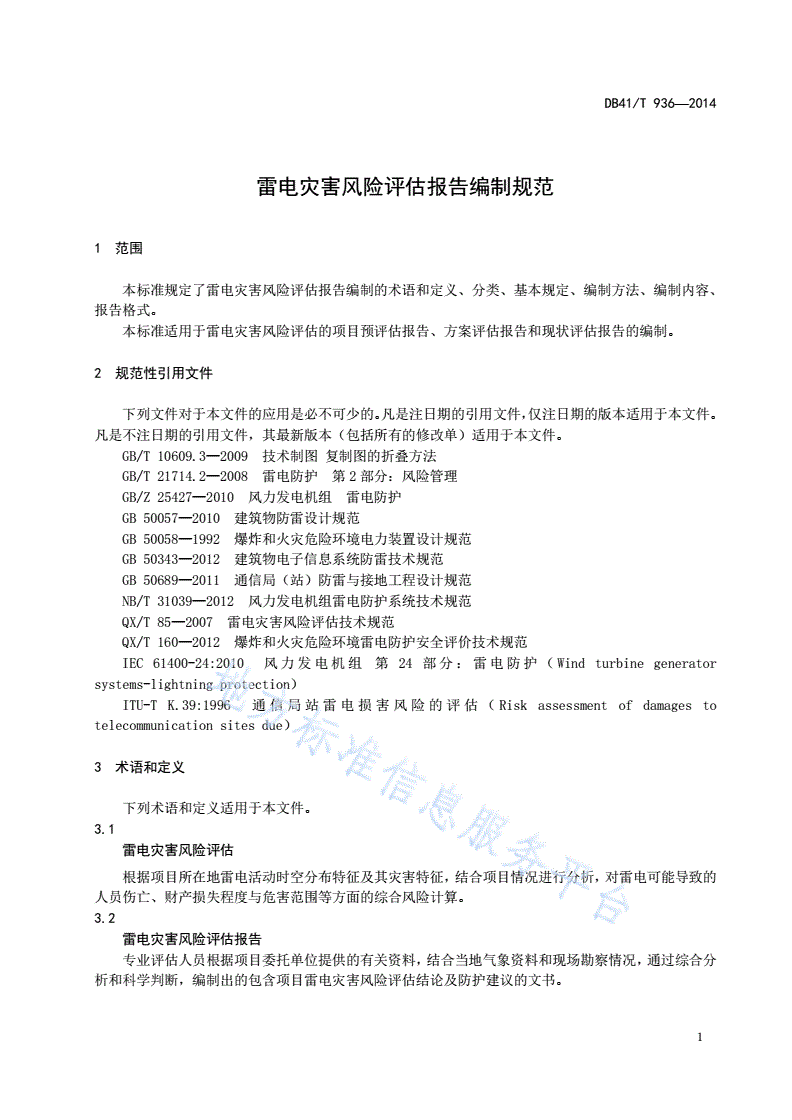

雷电灾害风险评估报告编制规范

1范围

本标准规定了雷电灾害风险评估报告编制的术语和定义、分类、基本规定、编制方法、编制内容、

报告格式。

本标准适用于雷电灾害风险评估的项目预评估报告、方案评估报告和现状评估报告的编制。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10609.3—2009技术制图复制图的折叠方法

GB/T21714.2—2008雷电防护第2部分：风险管理

GB/Z25427—2010风力发电机组雷电防护

GB50057—2010建筑物防雷设计规范

GB50058—1992爆炸和火灾危险环境电力装置设计规范

GB50343—2012建筑物电子信息系统防雷技术规范

GB50689—2011通信局（站）防雷与接地工程设计规范

NB/T31039—2012风力发电机组雷电防护系统技术规范

QX/T85—2007雷电灾害风险评估技术规范

QX/T160—2012爆炸和火灾危险环境雷电防护安全评价技术规范

IEC61400-24:2010风力发电机组第24部分：雷电防护（Windturbinegenerator

systems-lightningprotection）

ITU-TK.39:1996通信局站雷电损害风险的评估（Riskassessmentofdamagesto

telecommunicationsitesdue）

3术语和定义

下列术语和定义适用于本文件。

3.1

雷电灾害风险评估

根据项目所在地雷电活动时空分布特征及其灾害特征，结合项目情况进行分析，对雷电可能导致的

人员伤亡、财产损失程度与危害范围等方面的综合风险计算。

3.2

雷电灾害风险评估报告

专业评估人员根据项目委托单位提供的有关资料，结合当地气象资料和现场勘察情况，通过综合分

析和科学判断，编制出的包含项目雷电灾害风险评估结论及防护建议的文书。

1

DB41/T936—2014

3.3

雷电危害分析

结合雷电活动特点，对雷电形成原因、破坏机理、危害的识别、严重性、可能性、风险程度等的论

述。

3.4

预评估报告

针对建设项目雷电灾害风险预评估编制的雷电灾害风险评估报告书。

3.5

方案评估报告

针对建设项目方案设计雷电灾害风险评估编制的雷电灾害风险评估报告书。

3.6

现状评估报告

针对项目现状雷电灾害风险评估编制的雷电灾害风险评估报告书。

4分类

雷电灾害风险评估报告分为预评估报告、方案评估报告和现状评估报告三类。

5基本规定

5.1雷电灾害风险评估报告应客观地反映雷电灾害风险评估工作的全过程，论点明确、分析深入、方

法科学。

5.2格式规范，文字简洁、准确，语言通顺，数据真实可信并注明引用来源，计量单位使用应规范。

5.3应对建设项目的可行性研究、规划或设计方案等相关资料进行分析后引用，宜采用图、表来反映

资料信息。

5.4应对雷电防护的必要性、合理性及损失费用进行论证和估算。

5.5评估结论应具体明确。建议的雷电防护措施应安全可靠，技术先进，经济合理。

5.6对复杂项目或跨行业建设项目进行雷电灾害风险评估时，可根据需要对其重点专项编制专项风险

评估报告、对特殊技术问题编制专题技术报告。

6编制方法

6.1编制程序

应根据评估对象特性选择合适的评估标准和评估方法，组合风险分量，计算风险损失，编制评估报

告。

6.2方法选取

6.2.1建筑物和服务设施的评估报告，应按GB/T21714.2—2008和QX/T85—2007规定的评估方法

和程序并结合项目要求编制。

6.2.2风电项目的评估报告，应按GB/Z25427—2010、NB/T31039—2012和IEC61400—24:2010规

定的评估方法和程序并结合项目要求编制。

2

DB41/T936—2014

6.2.3建筑物电子信息系统（场地）的评估报告，应按GB50343—2012规定的评估方法和程序并结

合项目要求编制。

6.2.4通信局站的评估报告，应按ITU-TK.39:1996规定的评估方法和程序并结合项目要求编制。

6.2.5爆炸火灾危险场所的评估报告，应按QX/T160—2012规定的评估方法和程序并结合项目要求

编制。

6.3项目及环境资料收集

应对项目及周围的地理、地质、土壤、环境进行现场勘察调查，并收集项目以下资料：

a)雷电灾害风险评估项目及环境概况；

b)雷电灾害风险评估项目的可行性研究报告、地勘报告、总平面图、地形图、功能区布置图及说

明；

c)雷电灾害风险评估建筑的单体立、平面图；

d)雷电灾害风险评估项目的区域土壤电阻率测试记录；

e)雷电灾害风险评估项目的主要设备；

f)雷电灾害风险评估项目区域的危险品；

g)雷电灾害风险评估项目的人员、岗位分布；

h)雷电灾害风险评估建筑物风险影响因子。

6.4气象资料收集

应收集项目所在地历史雷电天气过程以下气象
