FZ/T 30003-2009 麻棉混纺产品定量分析方法 显微投影法

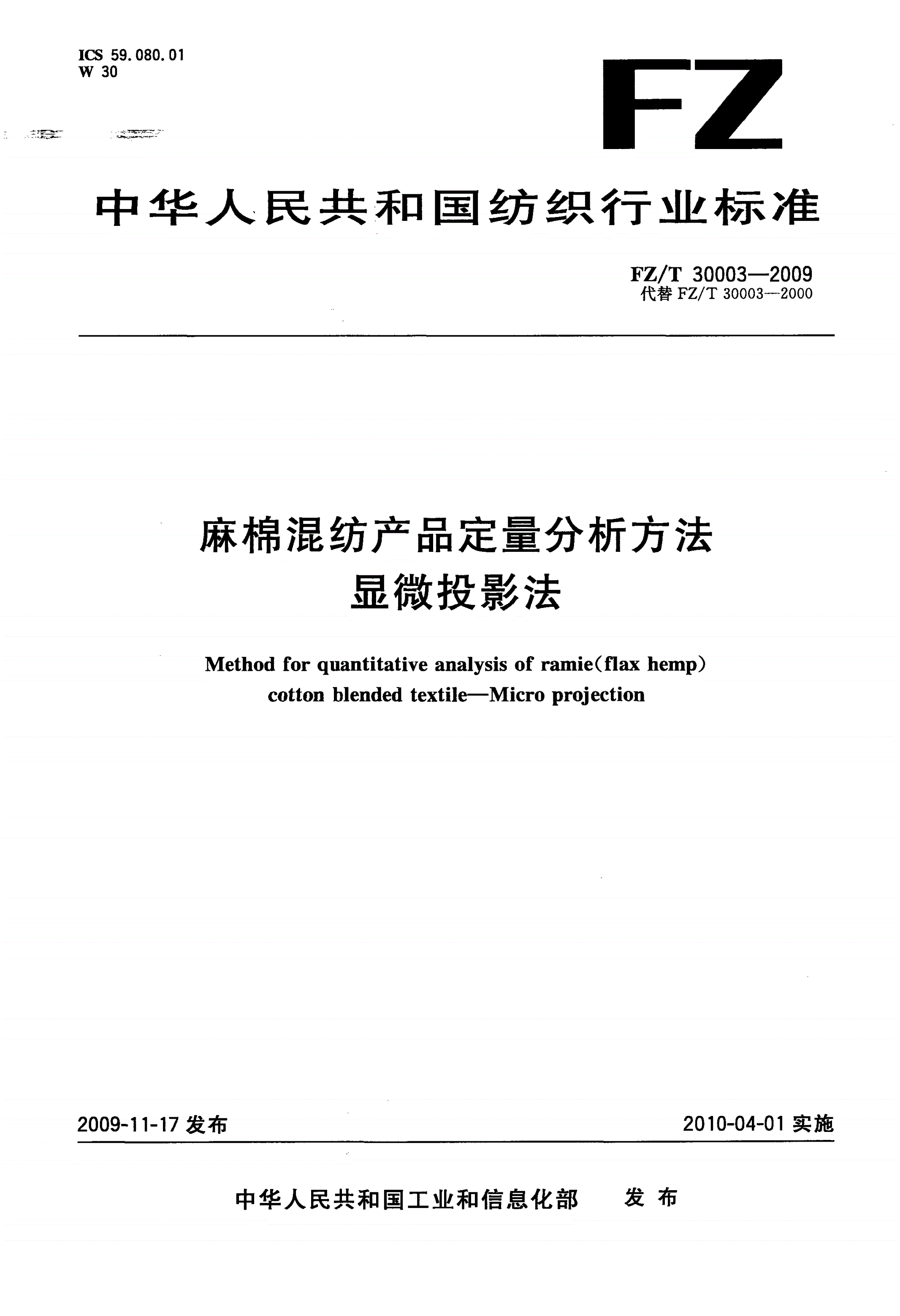

犐犆犛５９．０８０．０１

犠３０

中华人民共和国纺织行业标准

／—

犉犣犜３０００３２００９

代替／—２０００

ＦＺＴ３０００３

麻棉混纺产品定量分析方法

显微投影法

ㅤㅤㅤㅤ

（）

犕犲狋犺狅犱犳狅狉狌犪狀狋犻狋犪狋犻狏犲犪狀犪犾狊犻狊狅犳狉犪犿犻犲犳犾犪狓犺犲犿

狇狔狆

—

犮狅狋狋狅狀犫犾犲狀犱犲犱狋犲狓狋犻犾犲犕犻犮狉狅狉狅犲犮狋犻狅狀

狆犼

２００９１１１７发布２０１００４０１实施

中华人民共和国工业和信息化部发布

／—

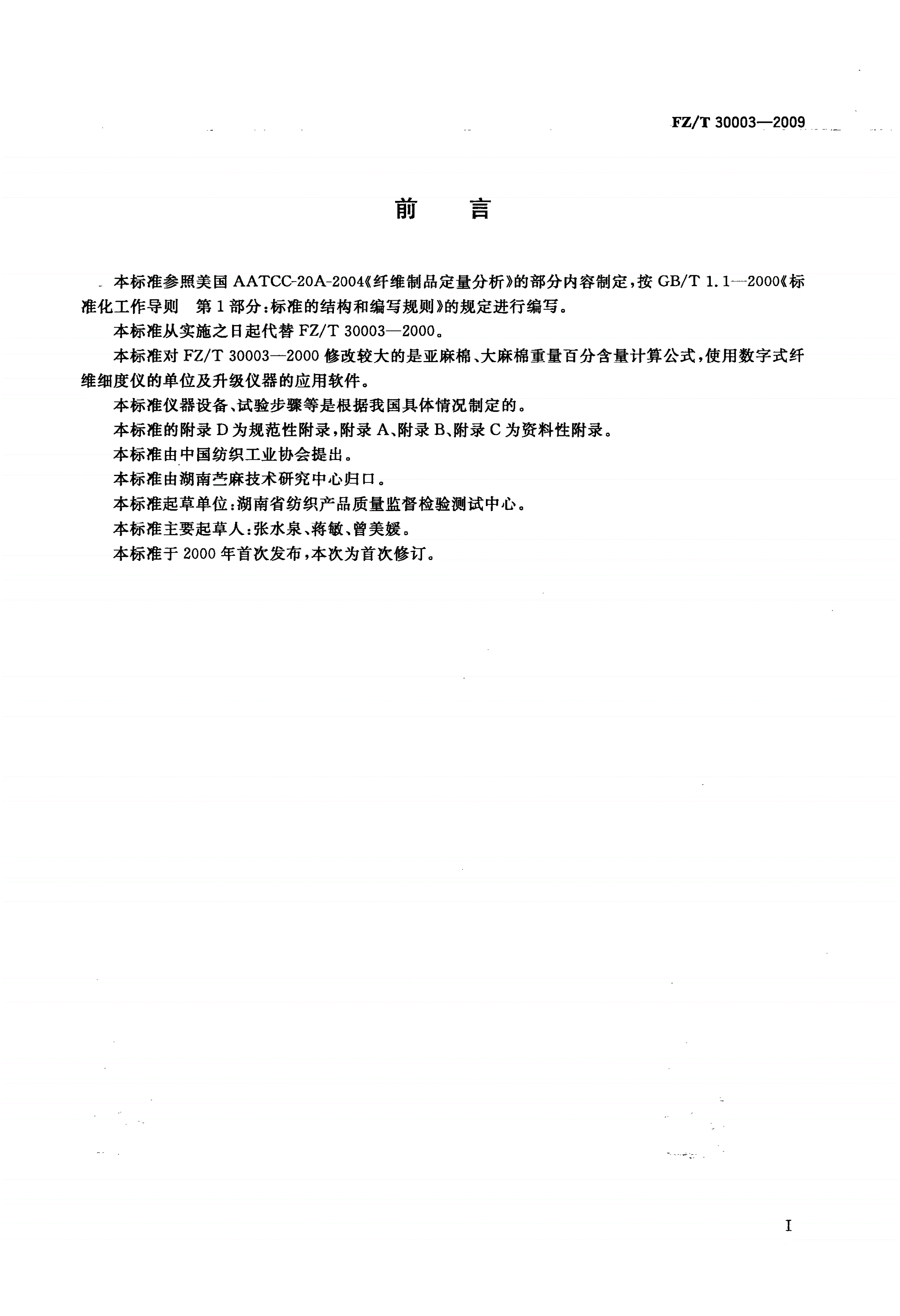

犉犣犜３０００３２００９

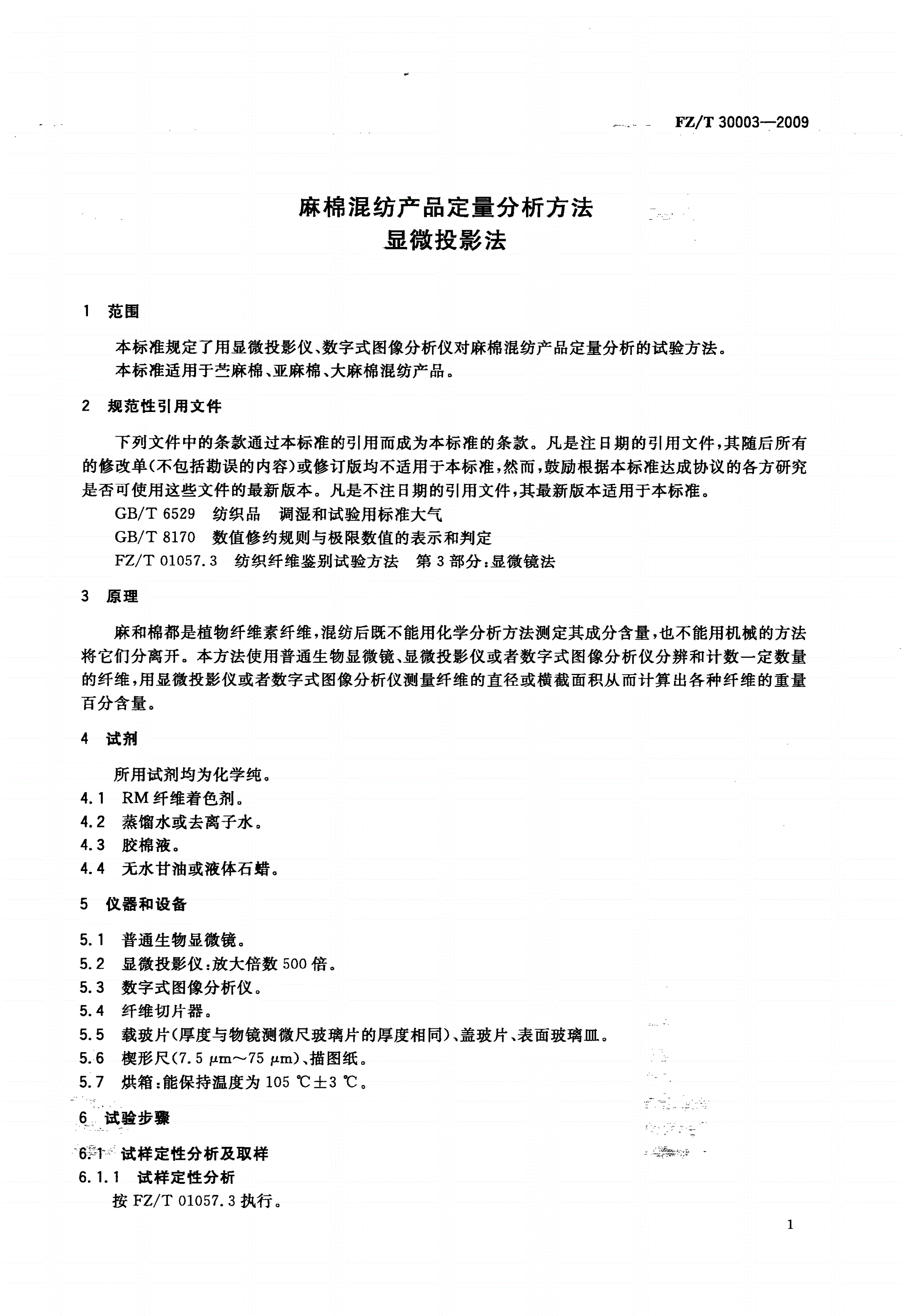

麻棉混纺产品定量分析方法

显微投影法

１范围

本标准规定了用显微投影仪、数字式图像分析仪对麻棉混纺产品定量分析的试验方法。

本标准适用于苎麻棉、亚麻棉、大麻棉混纺产品。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

／纺织品调湿和试验用标准大气

ＧＢＴ６５２９

／数值修约规则与极限数值的表示和判定

ＧＢＴ８１７０

／纺织纤维鉴别试验方法第部分：显微镜法

ＦＺＴ０１０５７．３３

３原理

麻和棉都是植物纤维素纤维，混纺后既不能用化学分析方法测定其成分含量，也不能用机械的方法

将它们分离开。本方法使用普通生物显微镜、显微投影仪或者数字式图像分析仪分辨和计数一定数量

ㅤㅤㅤㅤ

的纤维，用显微投影仪或者数字式图像分析仪测量纤维的直径或横截面积从而计算出各种纤维的重量

百分含量。

４试剂

所用试剂均为化学纯。

４．１ＲＭ纤维着色剂。

４．２蒸馏水或去离子水。

４．３胶棉液。

４．４无水甘油或液体石蜡。

５仪器和设备

５．１普通生物显微镜。

５．２显微投影仪：放大倍数５００倍。

５．３数字式图像分析仪。

５．４纤维切片器。

５．５载玻片（厚度与物镜测微尺玻璃片的厚度相同）、盖玻片、表面玻璃皿。

楔形尺（）、描图纸。

５．６７．５ｍ７５ｍ

μ～μ

５．７烘箱：能保持温度为１０５℃±３℃。

６试验步骤

６．１试样定性分析及取样

６．１．１试样定性分析

按／执行。

ＦＺＴ０１０５７．３

１

／—

犉犣犜３０００３２００９

６．１．２取样

６．１．２．１散纤维

从实验室样品中均匀随机抽取两份共５ｇ左右的纤维，充分混合均匀成一束１０ｃｍ长的纤维条，使

纤维尽量伸直平行。

６．１．２．２纱线

从实验室样品中随机抽取至少个管纱或个筒（绞）纱，分别组成一份试样，再从每个管纱或筒

１０５

（绞）纱上抽取１５ｃｍ长一段的纱样，合并为一束。

６．１．２．３织物

从实验室样品中随机抽取至少一块１０ｃｍ×１０ｃｍ的织物，拆成纱线（有浆的试样先要进行退浆处

理，处理后再拆成纱线），随机取出长一段共段，合并为一束。机织物当经纱和纬纱的纤维含

１０ｃｍ３０

量不同时，拆出的经纬纱要分别烘干称量，分别测量经纬纱的各组分纤维重量百分含量，再计算整个织

物中各组分纤维重量百分含量。

６．２试样着色

６．２．１试样着色剂的配制

将２．５ＲＭ纤维着色剂放入玻璃容器内，倒入２０ｍＬ酒精，用玻璃棒充分搅匀，再倒入１８０ｍＬ煮

ｇ

沸的蒸馏水搅匀。

６．２．２染色

将准备好的试样用着色剂按１∶５０浴比进行沸染１ｍｉｎ，取出用水冲洗至无浮色，烘干后按

／进行平衡，如果是色纱则不要染色，将试样放入烘箱预烘后进行平衡。

ＧＢＴ６５２９２０ｍｉｎ

６．３载玻片的制备

６．３．１纤维纵向载玻片的制备

ㅤㅤㅤㅤ

将染色的试样（６．２．２）用纤维切片器均匀切取０．２ｍｍ０．３６ｍｍ长的纤维束，移至表面玻璃皿

～

中，加入一定数量的无水甘油，充分混合成稠密的悬浮液。使用宽嘴吸管吸取少量的混合均匀的悬浮液

放入载玻片上，将其均匀展开，盖上盖玻片固定样品，注意不能让纤维流出盖玻片外面，以免流失纤维，

否则需重新制备载玻片。

６．３．２横截面载玻片的制备

将６．２．２染色的试样放入纤维切片器中，涂上胶棉液均匀切取成２０ｍ３０ｍ厚度的纤维横截

μ～μ

面薄片，将此纤维横截面薄片移至滴有甘油的载玻片上，盖上盖玻片，供测量纤维横截面用。

６．４纤维根数的计数

采用普通生物显微镜（放大倍数在倍倍）或显微投影仪观察纤维。按照准备好的

２００２５０６．３．１

～

载玻片放在普通生物显微镜或显微投影仪载物台上，通过目镜观察进入视野的各类纤维，根据纤维的形

态结构特征（参见附录）鉴别其类型。从靠近视野的最上角或最下角开始计数。当载玻片沿水平方向

Ａ

缓缓移动越过视野时，识别和计数通过目镜十字线中心的所有纤维。在越过视野每一个行程以后，将载

玻片垂直移动１ｍｍ２ｍｍ后再沿水平方向缓缓移动越过视野，识别和计数纤维，重复这种操作程序，

～

直至全部载玻片看完，其计数总
