DB43/T 2133-2021 雷电致灾风险区划技术规范

ICS07.060

CCSA47

43

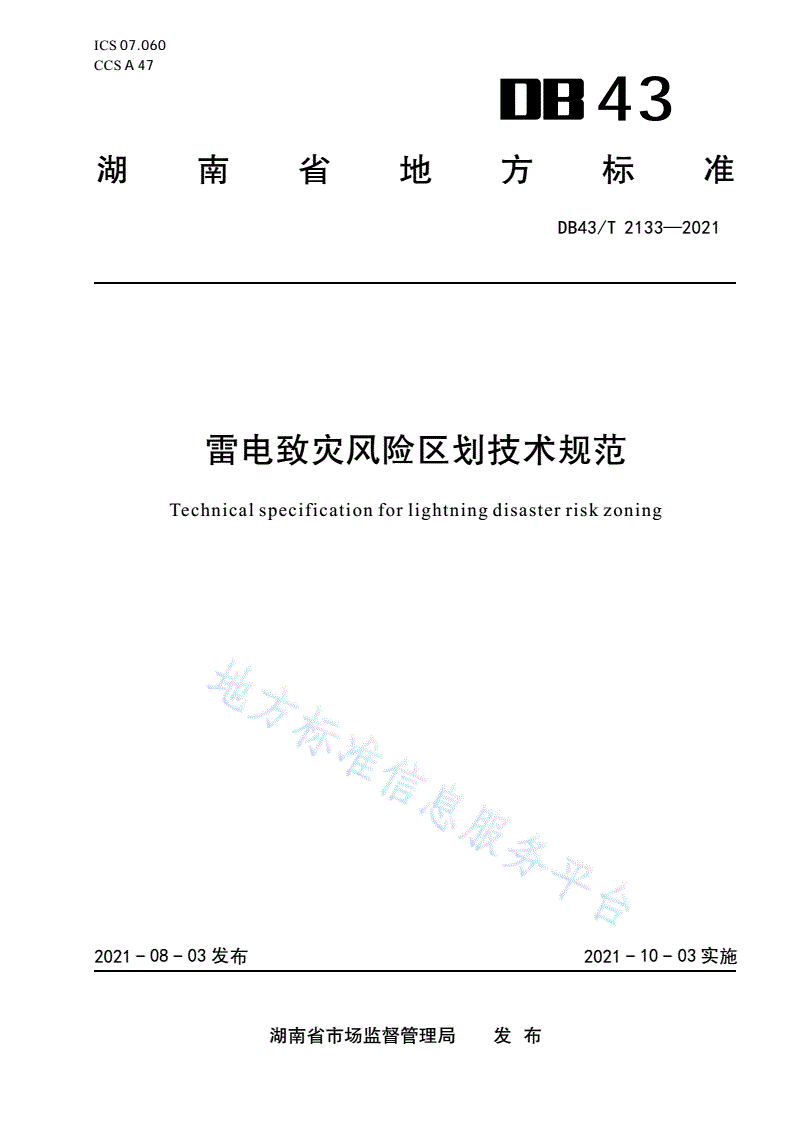

湖南省地方标准

DB43/T2133—2021

雷电致灾风险区划技术规范

Technicalspecificationforlightningdisasterriskzoning

2021-08-03发布2021-10-03实施

湖南省市场监督管理局发布

DB43/T2133—2021

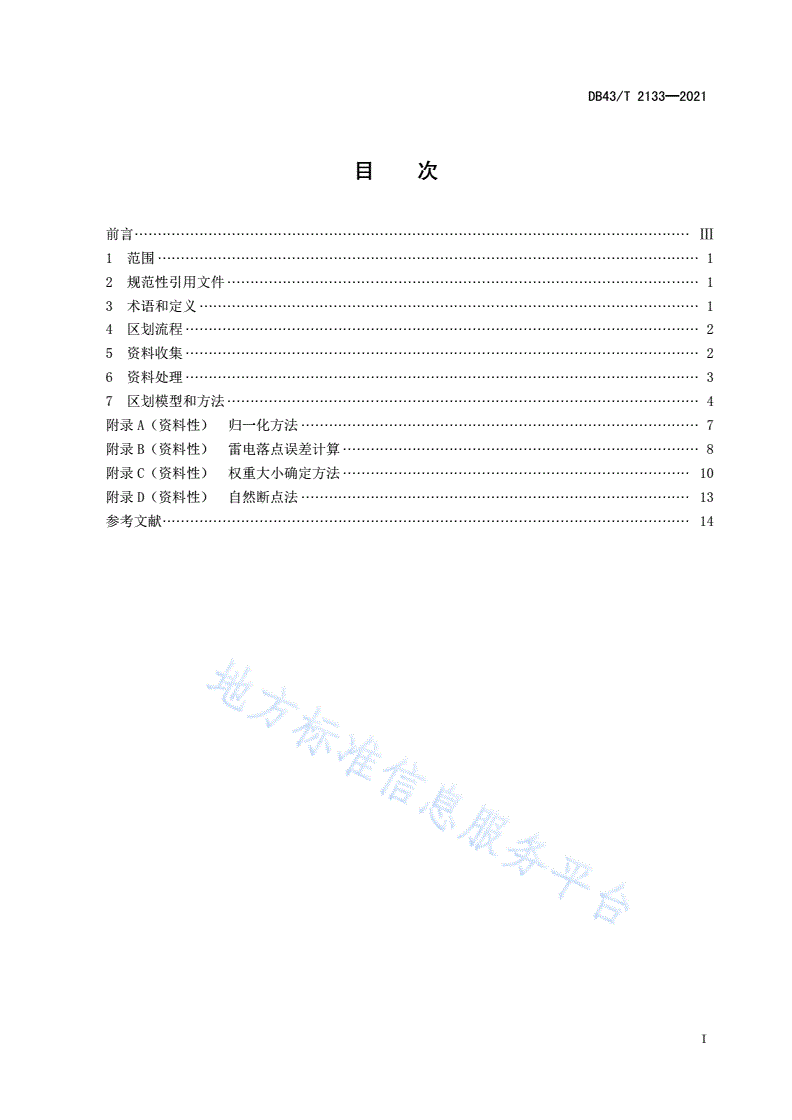

目次

前言························································································································Ⅲ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4区划流程···············································································································2

5资料收集···············································································································2

6资料处理···············································································································3

7区划模型和方法······································································································4

附录A（资料性）归一化方法······················································································7

附录B（资料性）雷电落点误差计算·············································································8

附录C（资料性）权重大小确定方法···········································································10

附录D（资料性）自然断点法····················································································13

参考文献··················································································································14

I

DB43/T2133—2021

II

DB43/T2133—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省气象局提出。

本文件由湖南省气象标准化技术委员会归口。

本文件起草单位：长沙市气象局、怀化市气象局、湖南省气象灾害防御技术中心。

本文件主要起草人：钟金莲、薛志明、邓战满、黄柱坚、薛明、刘越屿、周璐、薛德锋、唐瑶、陈

梦醒、杨加艳、黄钰杰、谢露、黄正才、吴琏、吴瑕、卢荣琼、邱庆栋、陈力强、汤光玉。

III

DB43/T2133—2021

IV

DB43/T2133—2021

雷电致灾风险区划技术规范

1范围

本文件给出了雷电致灾风险区划的流程、资料收集与处理、区划模型和方法。

本文件适用于雷电致灾风险区划。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T37047—2018基于雷电定位系统（LLS）的地闪密度总则

QX/T405—2017雷电灾害风险区划技术指南

DB43/T2134—2021地闪等级划分

3术语和定义

下列术语和定义适用于本文件。

3.1

雷电致灾风险Riskoflightningdisaster

雷电灾害发生的可能性。

3.2

致灾因子hazard

可能造成人员伤亡、财产损失、资源与环境破坏、社会系统混乱等的异变因子。

[QX/T405—2017，定义3.2]

3.3

雷电致灾风险指数lightningdisasterriskindex

根据致灾因子危险性对雷电致灾风险进行评定的量化指标。

3.4

雷电致灾风险区划lightningdisasterriskzoning

根据雷电致灾风险指数大小，对雷电致灾风险的空间范围进行区域划分。

3.5

地闪cloud-to-groundlightning；CG

雷暴云与大地之间的放电现象。

[GB/T37047—2018,定义3.1.1]

3.6

雷电定位系统lightninglocationsystem；LLS

由多个雷电传感器组成的用于监测和定位其覆盖区域内雷电事件的探测网。

1

DB43/T2133—2021

雷电定位系统又称闪电定位系统。

[GB/T37047—2018,定义3.1.10]

3.7

地闪密度groundflashdensity

单位面积、单位时间的平均地闪次数。

注：单位为次每平方千米年[次/(km2•a)]。

[GB/T37047—2018,定义3.1.7]

3.8

地闪日数lightningdays

网格内年平均地闪日数。

注：单位为天每网格年。

3.9

雷电强度lightningIntensity

按地闪等级划分中的地闪强度等级加权平均得到的强度。

注：单位为千安培（kA）。

4区划流程

雷电致灾风险区划流程，见图1。

资

雷电资料灾情资料地理信息资料料

收

集

归一化处理归一化处理

资

料

处

栅格化处理理

GIS数据库

雷电致灾风险区划模型风

险

区

划

雷电致灾风险区划结果

图1雷电致灾风险区划流程

5资料收集

5.1雷电资料

2

DB43/T2133—2021

宜收集5年以上的雷电定位系统资料，包括雷击的时间、地理位置、雷电流幅值、陡度值等资料。

5.2地理信息资料

按QX/T405—2017规定，收集分辨率不低于1∶250000的数字高程模型（DEM）数据。

5.3灾情资料

宜收集5年以上雷灾起数。

6资料处理

6.1处理方法

6.1.1归一化处理

参照QX/T405—2017给出的方法，对收集的资料进行归一化处理，归一化处理方法参见附录A。

6.1.2栅格化处理

按2000国家大地坐标参数，将区域划分为5km×5km的网格。

6.2地闪资料

6.2.1落点误差处理

对收集的雷电资料进行落点误差计算，剔除雷电最
