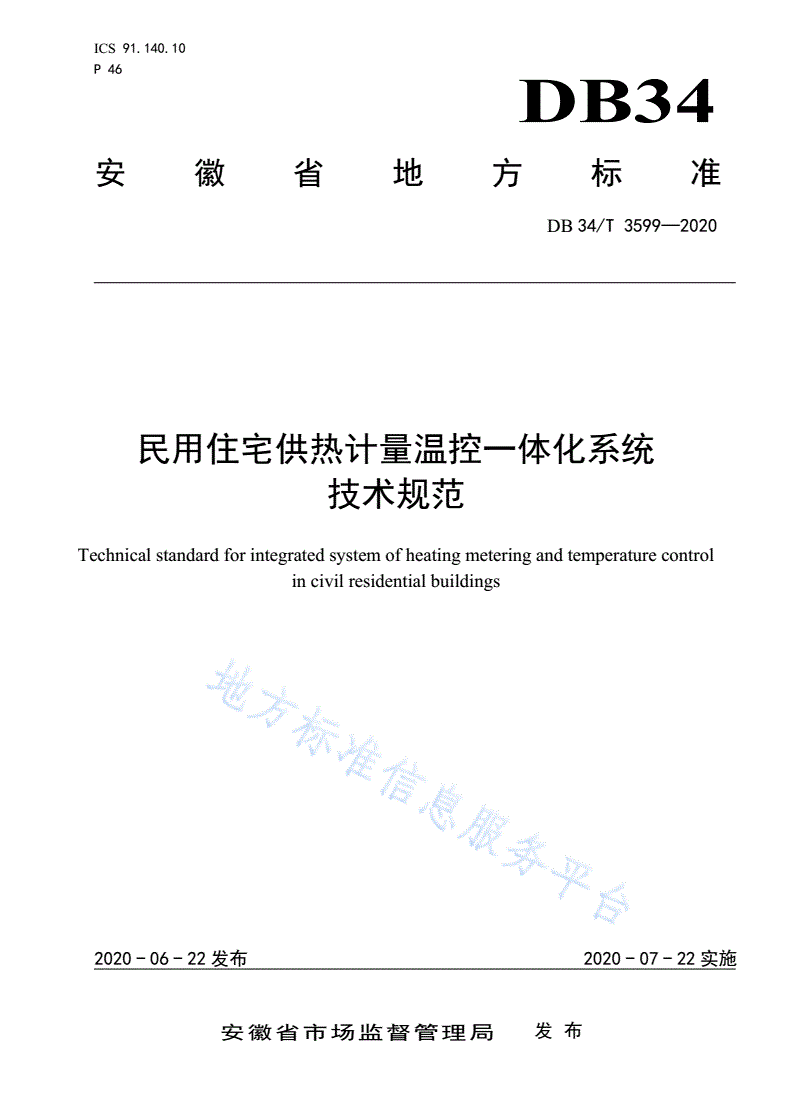

DB34/T 3599-2020 民用住宅供热计量温控一体化系统技术规范

ICS91.140.10

P46

DB34

安徽省地方标准

DB34/T3599—2020

民用住宅供热计量温控一体化系统

技术规范

Technicalstandardforintegratedsystemofheatingmeteringandtemperaturecontrol

incivilresidentialbuildings

文稿版次选择

2020-06-22发布2020-07-22实施

安徽省市场监督管理局发布

DB34/T3599—2020

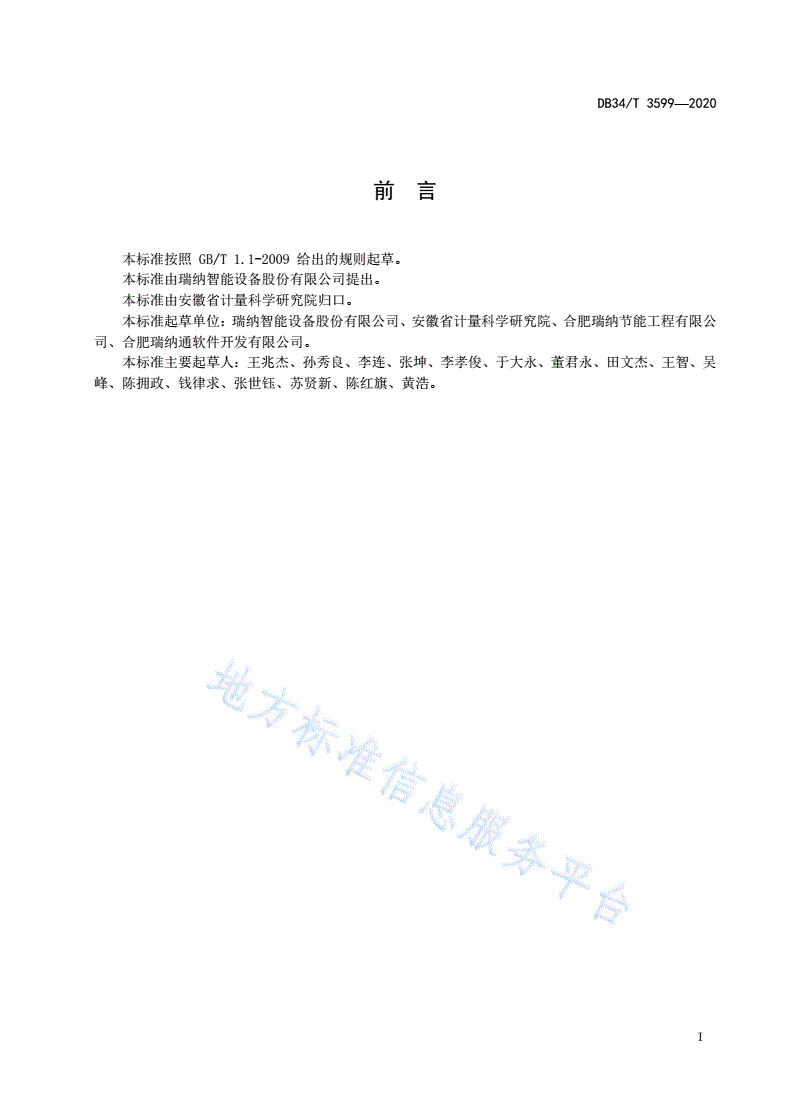

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由瑞纳智能设备股份有限公司提出。

本标准由安徽省计量科学研究院归口。

本标准起草单位：瑞纳智能设备股份有限公司、安徽省计量科学研究院、合肥瑞纳节能工程有限公

司、合肥瑞纳通软件开发有限公司。

本标准主要起草人：王兆杰、孙秀良、李连、张坤、李孝俊、于大永、董君永、田文杰、王智、吴

峰、陈拥政、钱律求、张世钰、苏贤新、陈红旗、黄浩。

I

DB34/T3599—2020

民用住宅供热计量温控一体化系统技术规范

1范围

本标准规定了民用住宅供热计量温控一体化系统（以下简称“计量温控一体化系统”）的术语定义，

技术性能，安装要求，验收标准，运行维护等方面的技术规范。

本标准适用于民用住宅集中供热系统，实行供热计量收费，实现供热系统监控与管理，用户供热计

量，室内温控调节等。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4208外壳防护等级（IP代码）

GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求

GB/T12225通用阀门铜合金铸件技术条件

GB/T12227通用阀门球墨铸铁件技术条件

GB/T13927-2008工业阀门压力试验

GB/T17618信息技术设备抗扰度限值和测量方法

GB/T32224-2015热量表

CJ/T188户用计量仪表数据传输技术条件

CJJ28-2014城镇供热管网工程施工及验收规范(附条文说明)

JB/T8734.1额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分：一般规定

JGJ173-2009供热计量技术规程

JG3050建筑用绝缘电工套管及配件

JJG225-2001热能表检定规程

3术语和定义

下列术语和定义适应于本文件。

3.1

计量温控一体化系统integratedtemperaturecontrolsystem

由通断控制器，室温控制器，热量表，数据采集器，上位机计量管控平台组成，实现计量、温控、

调节、数据管理等功能的软件硬件组合称为计量温控一体化系统。

3.2

通断控制器on-offcontroller

1

DB34/T3599—2020

接收室温控制器的信号并完成阀门动作的部件。

3.3

室温控制器roomtemperaturecontroller

具有测量、显示和设置房间温度并可以控制通断控制器动作的部件。

3.4

数据采集器datecollector

用于采集一个或多个远传设备的数据信号，并进行数据处理、存储、传输等功能的电子装置。

3.5

上位机计量管控平台uppercomputermeasurementcontrolplatform

软件开发形成的人机界面，与下位机通讯，并对下位机系统下发操作指令和远程监控。

注：通常上位机计量管控平台应具备手动/自动抄表功能，用户信息管理，数据采集管理，计量收费管理，系统运

行参数设置，故障报警，系统运行监控与自检维护等功能。

3.6

下位机lowercomputer

执行上位机下发
