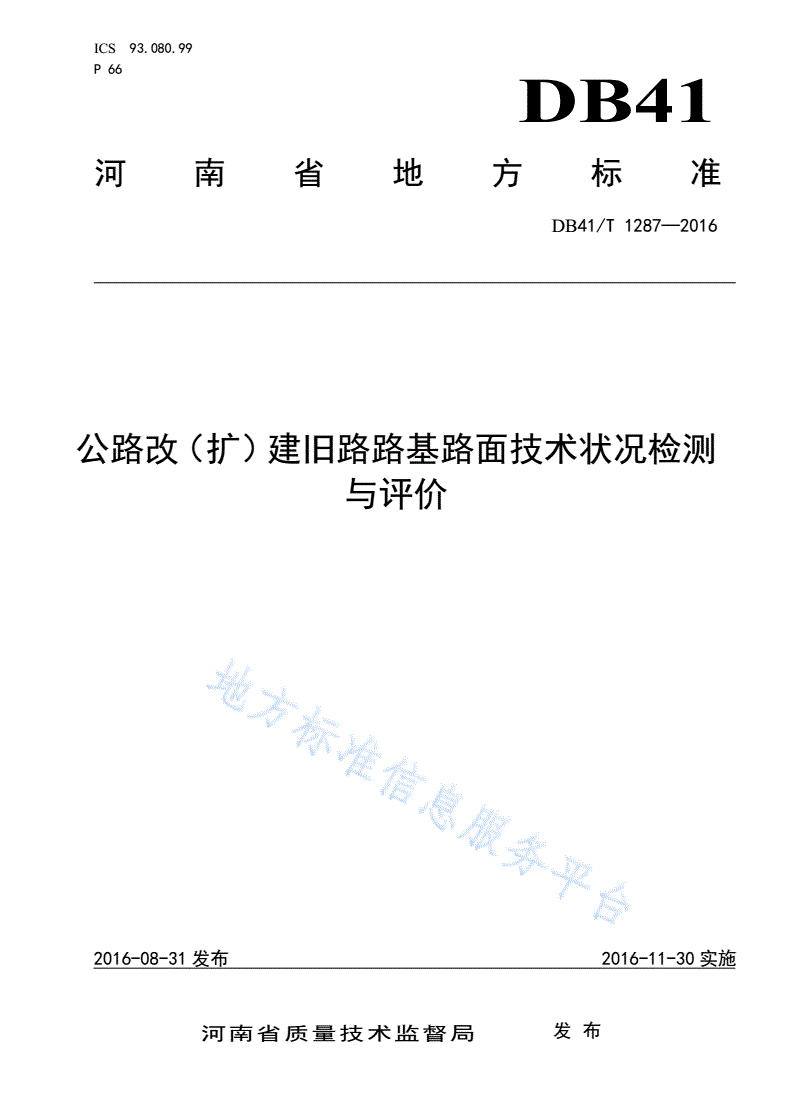

DB41/T 1287-2016 公路改（扩）建旧路路基路面技术状况检测与评价

ICS93.080.99

P66

DB41

河南省地方标准

DB41/T1287—2016

公路改（扩）建旧路路基路面技术状况检测

与评价

2016-08-31发布2016-11-30实施

河南省质量技术监督局发布

DB41/T1287—2016

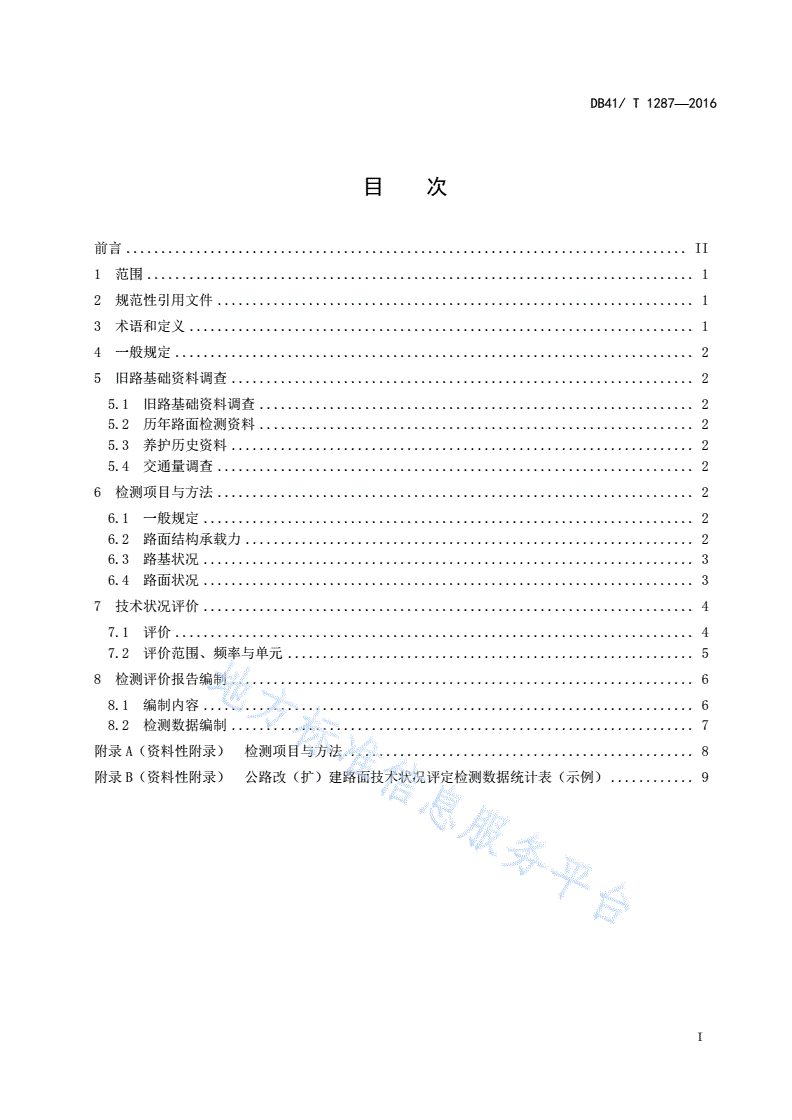

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般规定..........................................................................2

5旧路基础资料调查..................................................................2

5.1旧路基础资料调查..............................................................2

5.2历年路面检测资料..............................................................2

5.3养护历史资料..................................................................2

5.4交通量调查....................................................................2

6检测项目与方法....................................................................2

6.1一般规定......................................................................2

6.2路面结构承载力................................................................2

6.3路基状况......................................................................3

6.4路面状况......................................................................3

7技术状况评价......................................................................4

7.1评价..........................................................................4

7.2评价范围、频率与单元..........................................................5

8检测评价报告编制..................................................................6

8.1编制内容......................................................................6

8.2检测数据编制..................................................................7

附录A（资料性附录）检测项目与方法..................................................8

附录B（资料性附录）公路改（扩）建路面技术状况评定检测数据统计表（示例）............9

I

DB41/T1287—2016

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河南省交通运输厅提出。

本标准起草单位：河南省交通规划设计研究院股份有限公司、京港澳高速公路漯河至驻马店改扩建

工程项目部、京珠国道主干线郑州至漯河高速公路改扩建工程项目部、河南省高速公路养护智能决策工

程研究中心、河南交科公路研究院有限公司、河南省交院工程检测加固有限公司。

本标准主要起草人：王笑风、秦建军、刘东旭、刘强、郝孟辉、位军、刘志科。

本标准起草参加人：杨博、黄杰、张晓炜、陈民权、李友好、李刚、刘鑫、刘雯、白顺成、赵彩菊、

李二兵、张庆、李清斌、王新生、杜鹃、张宏涛、陈卫军、陈治君、张浩、王建辉、康存利、方勇、王

燕、彭磊、田文杰、李磊、张海洋、李岩芳、李旭瑞、王健、王场、杨建锋、杨素通、李丛、王晔晔、

刘莎、石萌萌、王小勇、周昂。

II

DB41/T1287—2016

公路改（扩）建旧路路基路面技术状况检测与评价

1范围

本标准规定了公路改（扩）建旧路路基路面技术状况检测与评价的术语和定义、一般规定、旧路基

础资料调查、检测项目与方法、技术状况评价以及检测评价报告编制。

本标准适用于各等级公路改（扩）建工程，市政、厂区等其它道路改（扩）建工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTJ073.1公路水泥混凝土路面养护技术规范

JTJ073.2公路沥青路面养护技术规范

JTGC20公路工程地质勘察规范

JTGD30公路路基设计规范

JTGD40公路水泥混凝土路面设计规范

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE30公路工程水泥及水泥混凝土试验规程

JTGE40公路土工试验规程

JTGE51公路工程无机结合料稳定材料试验规程

JTGE60公路路基路面现场测试规程

JTGF80公路工程质量检验评定标准

JTGH10公路养护技术规范

JTGH20公路技术状况评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

弯沉差

水泥混凝土路面、复合式路面混凝土板横向接缝或裂缝两侧板边弯沉值的差值。

3.2

横向裂缝指数（TCI）

100m路段内贯穿整车道路面横向裂缝的数量。

3.3

横向裂缝平均间距（TCMS）

100m路段内贯穿整车道路面横向裂缝的平均间距。

1

DB41/T1287—2016

3.4

网裂面积率（NCAR）

100m路段内路面网裂、龟裂病害的面积占路面面积的百分比。

3.5

修补面积率（PAR）

100m路段内路面修补的面积占路面面积的百分比。

3.6

破损板率（BSR）

100m路段内水泥混凝土路面破碎板、断裂板以及边角破损板的块数占路面板块数的百分比。

4一般规定

4.1公路改（扩）建工程的各个设计阶段应根据设计需要选择不同的检测项目及频率。

4.2高速公路、一级公路路面检测应优先采用无损检测方法，其他等级公路路面检测参照执行。

5旧路基础资料调查

5.1旧路基础资料调查

基础数据包括设计文件、施工资料、交竣工资料、养护管理信息、交通状况等。

5.2历年路面检测资料

历年路面检测资料包括路面车辙、破损状况、弯沉、平整度、横向力系数等。

5.3养护历史资料

5.3.1运营期间路基路面专项养护及大中修实施情况。

5.3.2根据设计文件、交竣工资料和养护历史数据认定现有路面结构形式。

5.4交通量调查

进行项目历史交通量、交通组成、车辆轴载等数据调查，并符合以下原则：

a)交通组成数据应至少包含近3年的调查资料；

b)轴载谱数据应采用专用轴载调查设备进行连续观测，若条件不具备，可进行抽样调查。

6检测项目与方法

6.1一般规定

6.1.1宜选择最不利季节进行检测，检测与设计时间间隔超过6个月应重新检测。

6.1.2沿线排水设施应进行专项调查。

6.2路面结构承载力

路面结构承载力检测项目与方法按表1执行。

2

DB41/T1287—2016

表1路面结构承载力检测项目与方法

检测项目检测设备检测方法适用路面结构

落锤式弯沉仪JTGE60T0953

弯沉自动弯沉仪JTGE60T0952沥青路面、复合式路面

贝克曼梁JTGE60T0951

落锤式弯沉仪JTGE60T0953

传荷能力（弯沉差）水泥混凝土路面、复合式路面

贝克曼梁JTGE60T0951

注：检测设备与方法任选其中一种。

6.3路基状况

路基状况检测项目与方法按表2执行。

表2路基状况检测项目与方法

检测项目检测方法备注

JTGE60T0943采用路床顶承载板试验

路基承载力

或JTGE60T0953或采用路面顶动态弯沉反算

路基密实度JTGC203.3

颗粒分析JTGE40T0115

采用钻机干钻勘探，参考附录A中A.2.2，

含水量JTGE40T0103

分层取样检测

路基填料

液限、塑限、塑性指数JTGE40T0118

材料工程分类JTGE40T0115、JTGE40T0118

6.4路面状况

路面检测项目与方法按表3执行。

表3路面状况检测项目与方法

检测项目检测方法适用路面结构

路面破损状况路面综合检测车检测或人工调查沥青路面、水泥混凝土路面、复合式路面

路面车辙JTGE60T0973沥青路面、复合式路面

路面内部缺陷探地雷达检测、路面钻芯验证沥青路面、水泥混凝土路面、复合式路面

路面结构层厚度探地雷达检测、路面钻芯验证沥青路面、水泥混凝土路面、复合式路面

3

DB41/T1287—2016

表3路面状况检测项目与方法（续）

检测项目检测方法适用路面结构

沥青含量JTGE20T0735沥青路面、复合式路面

面层矿料级配JTGE20T0725沥青路面、复合式路面

面层劈裂强度JTGE20T0716沥青路面、水泥混凝土路面、复合式路面

旧路路面

材料性能沥青针入度JTGE20T0604沥青路面、复合式路面

试验

沥青延度JTGE20T0605沥青路面、复合式路面

沥青软化点JTGE20T0606沥青路面、复合式路面

基层无侧限抗压强度JTGE51T0805沥青路面、水泥混凝土路面、复合式路面

注：基层内部损坏状况及结构层厚度检测方法参照附录A中A.3、A.4；路面内部损坏状况钻芯取样检测应按附录B

中表B.3进行记录；路面钻取的芯样应按附录B中表B.4进行记录。

7技术状况评价

7.1评价

7.1.1对运营期旧路路基路面典型病害成因、各养护方案的使用效果进行评价。

7.1.2路面弯沉评价应符合JTGH20中相关规定，传荷能力评价应符合JTGD50中相关规定。

7.1.3路基填料密实度、干湿状态、填料的物理力学参数评价应符合JTGC20中相关规定。

7.1.4路面车辙评价应符合JTGH20中相关规定。

7.1.5路面破损状况评价应符合JTGH20中相关规定。

7.1.6对沥青路面，应进行路面横向裂缝指数、横向裂缝平均间距、网裂面积率、修补面积率评价，

并按附录B中表B.1、表B.2进行统计。

横向裂缝平均间距（TCMS），按式（1）计算。

𝑇𝐶𝑀𝑆=100𝑇𝐶𝐼……………（1）

网裂面积率（NCAR），按式（2）计算。

（2）

𝑁𝐶𝐴𝑅=𝐴𝑁𝐶𝐴𝑇×100%……………

修补面积率（PAR），按式（3）计算。
