T/CCMA 0061-2018 塔式起重机防碰撞装置

ICS5302020

J80..

团体标准

T/CCMA0061—2018

塔式起重机防碰撞装置

Anti-collisiondeviceoftowercrane

2018-08-20发布2018-12-01实施

中国工程机械工业协会发布

T/CCMA0061—2018

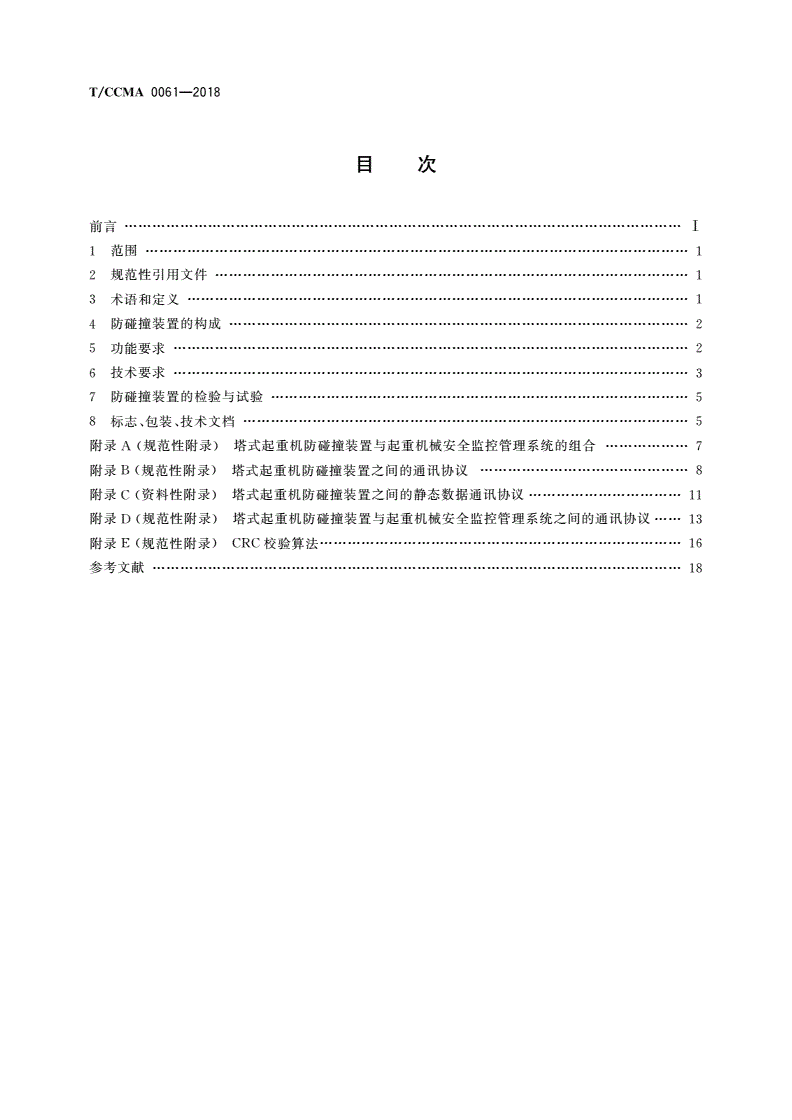

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

防碰撞装置的构成

4………………………2

功能要求

5…………………2

技术要求

6…………………3

防碰撞装置的检验与试验

7………………5

标志包装技术文档

8、、……………………5

附录规范性附录塔式起重机防碰撞装置与起重机械安全监控管理系统的组合

A()………………7

附录规范性附录塔式起重机防碰撞装置之间的通讯协议

B()………8

附录资料性附录塔式起重机防碰撞装置之间的静态数据通讯协议

C()……………11

附录规范性附录塔式起重机防碰撞装置与起重机械安全监控管理系统之间的通讯协议

D()……13

附录规范性附录校验算法

E()CRC……………………16

参考文献

……………………18

T/CCMA0061—2018

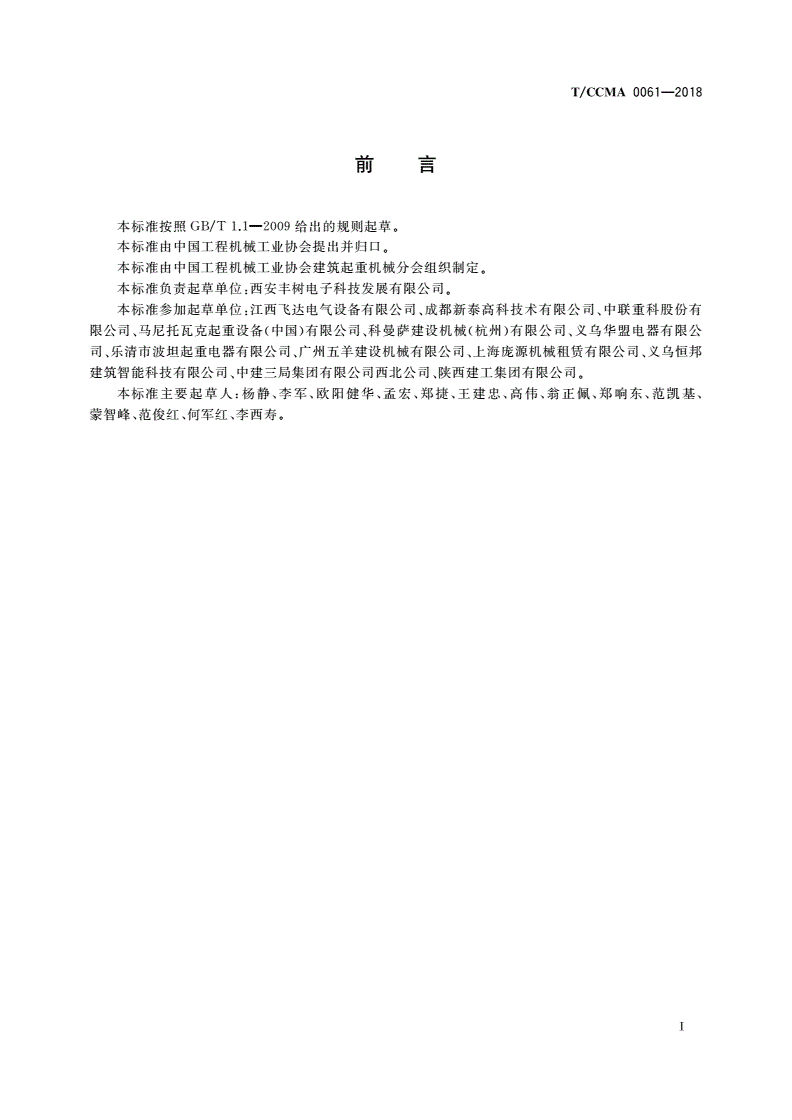

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国工程机械工业协会提出并归口

。

本标准由中国工程机械工业协会建筑起重机械分会组织制定

。

本标准负责起草单位西安丰树电子科技发展有限公司

:。

本标准参加起草单位江西飞达电气设备有限公司成都新泰高科技术有限公司中联重科股份有

:、、

限公司马尼托瓦克起重设备中国有限公司科曼萨建设机械杭州有限公司义乌华盟电器有限公

、()、()、

司乐清市波坦起重电器有限公司广州五羊建设机械有限公司上海庞源机械租赁有限公司义乌恒邦

、、、、

建筑智能科技有限公司中建三局集团有限公司西北公司陕西建工集团有限公司

、、。

本标准主要起草人杨静李军欧阳健华孟宏郑捷王建忠高伟翁正佩郑响东范凯基

:、、、、、、、、、、

蒙智峰范俊红何军红李西寿

、、、。

Ⅰ

T/CCMA0061—2018

塔式起重机防碰撞装置

1范围

本标准规定了塔式起重机防碰撞装置以下简称防碰撞装置的功能技术要求检验和试验标志

()、、、、

包装技术文档及相关通讯协议是塔式起重机防碰撞装置设计制造和检验的技术依据

、,、。

本标准适用于所定义的塔式起重机

GB/T6974.3。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

起重机术语第部分塔式起重机

GB/T6974.33:

起重机械超载保护装置

GB/T12602

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5()

所有部分基于协议的工业自动化网络规范

GB/T19582()Modbus

起重机械安全监控管理系统

GB/T28264

3术语和定义

界定的及以下术语和定义适用于本文件

GB/T28264。

31

.

塔机碰撞collisionoftowercrane

当多台塔机同时安装在一个范围局限的地方时其作业区域可能出现重叠而引起碰撞

,。

注塔机碰撞包括塔机结构部分的触碰塔机的钢丝绳或吊物与另外一台塔机的结构部分的触碰等

:;。

32

.

塔机空间限制区limitingworkingrangeoftowercrane

为了保证安全禁止工作过程中塔机部件或吊物进入的固定区域

,。

注塔机空间限制区包括人活动区域有架空电缆电线的区域等

:,、。

33

.

相关塔机relatedtower

相互之间存在碰撞可能的塔机

。

34

.

不安全运动unsafemovement

在塔机趋向于发生碰撞危险或误入空间限制区时塔机继续向着危险性增大方向的运动或运动

,

组合

。

35

.

安全防护动作protectiveactionforsafe

在塔机趋向于发生碰撞危险或误入空间限制区时防碰撞装置根据设定的安全防护功能自动输出

,,

控制指令停止塔机不安全运动的动作

,。

1
