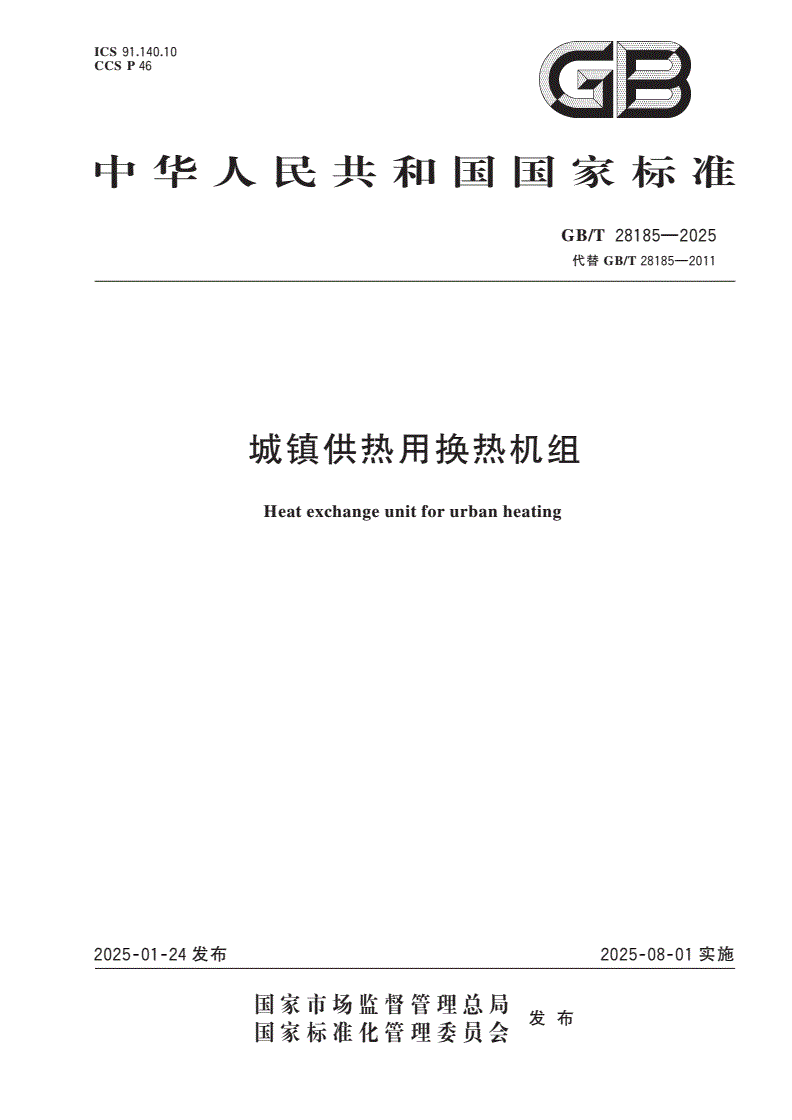

GB/T 28185-2025 城镇供热用换热机组

ICS91.140.10

CCSP46

中华人民共和国国家标准

GB/T28185—2025

代替GB/T28185—2011

城镇供热用换热机组

Heatexchangeunitforurbanheating

2025⁃01⁃24发布2025⁃08⁃01实施

国家市场监督管理总局

国家标准化管理委员会发布

GB/T28185—2025

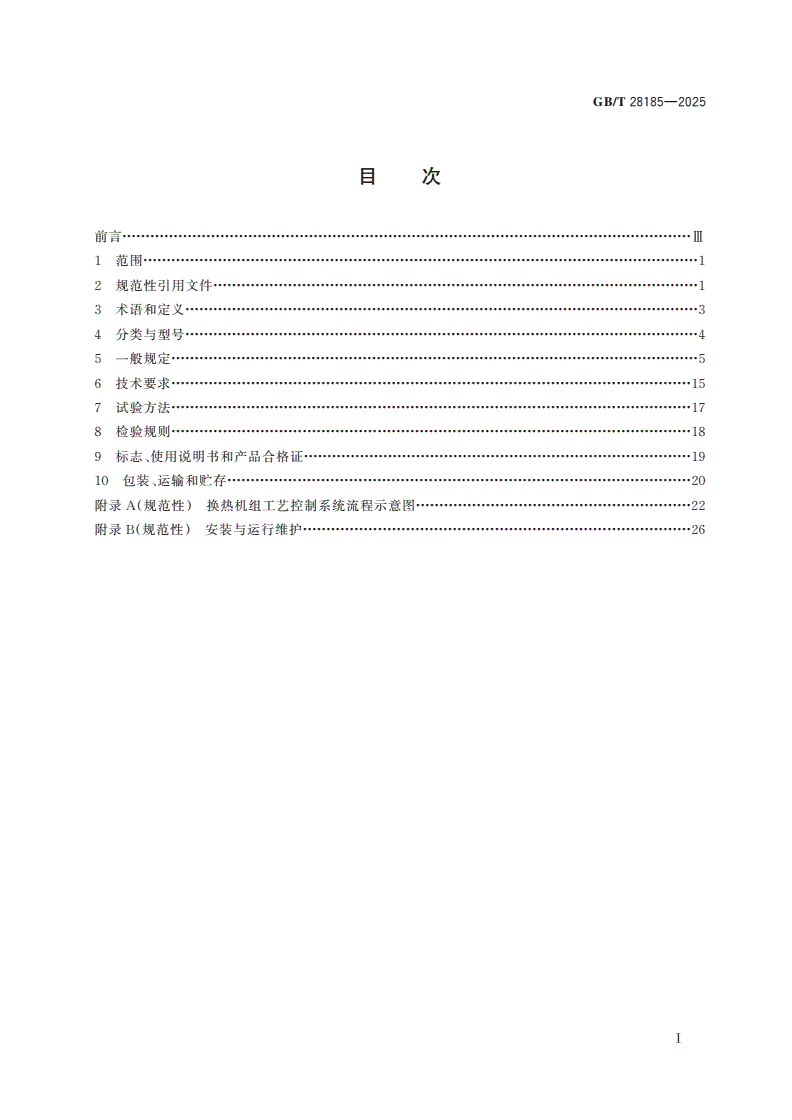

目次

前言··························································································································Ⅲ

1范围·······················································································································1

2规范性引用文件········································································································1

3术语和定义··············································································································3

4分类与型号··············································································································4

5一般规定·················································································································5

6技术要求···············································································································15

7试验方法···············································································································17

8检验规则···············································································································18

9标志、使用说明书和产品合格证···················································································19

10包装、运输和贮存···································································································20

附录A（规范性）换热机组工艺控制系统流程示意图···························································22

附录B（规范性）安装与运行维护···················································································26

Ⅰ

GB/T28185—2025

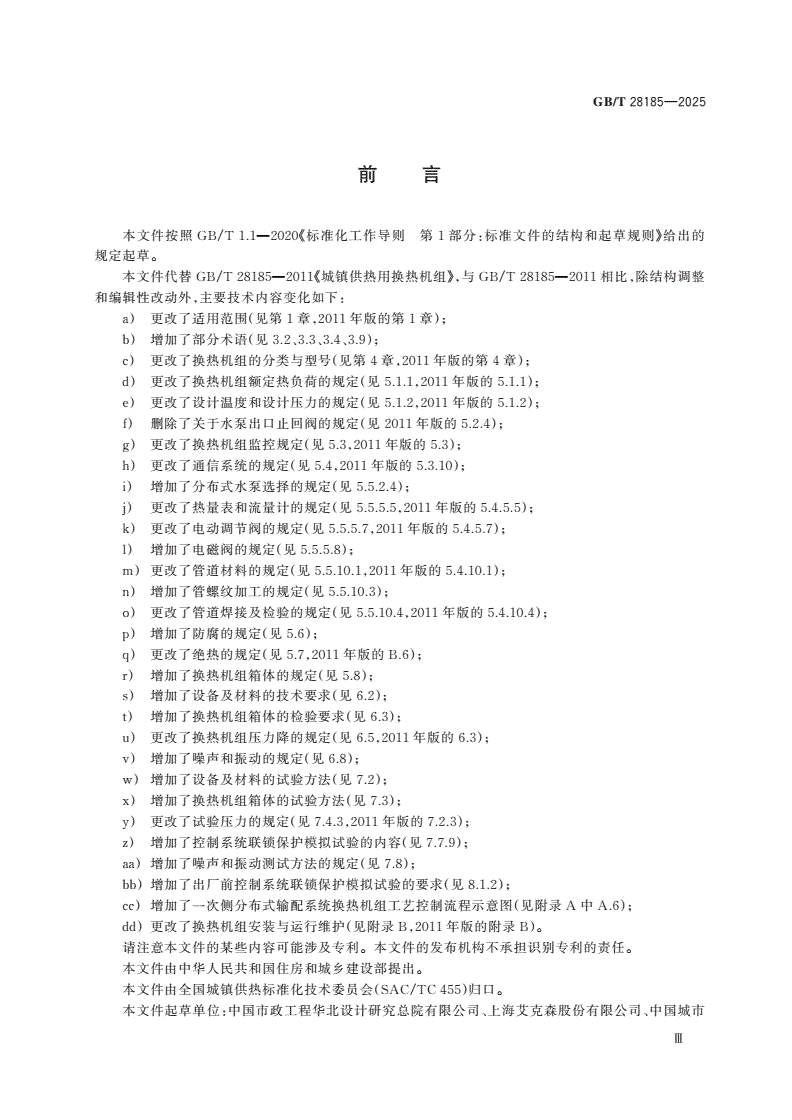

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准文件的结构和起草规则》给出的

规定起草。

本文件代替GB/T28185—2011《城镇供热用换热机组》，与GB/T28185—2011相比，除结构调整

和编辑性改动外，主要技术内容变化如下：

a）更改了适用范围（见第1章，2011年版的第1章）；

b）增加了部分术语（见3.2、3.3、3.4、3.9）；

c）更改了换热机组的分类与型号（见第4章，2011年版的第4章）；

d）更改了换热机组额定热负荷的规定（见5.1.1，2011年版的5.1.1）；

e）更改了设计温度和设计压力的规定（见5.1.2，2011年版的5.1.2）；

f）删除了关于水泵出口止回阀的规定（见2011年版的5.2.4）；

g）更改了换热机组监控规定（见5.3，2011年版的5.3）；

h）更改了通信系统的规定（见5.4，2011年版的5.3.10）；

i）增加了分布式水泵选择的规定（见5.5.2.4）；

j）更改了热量表和流量计的规定（见5.5.5.5，2011年版的5.4.5.5）；

k）更改了电动调节阀的规定（见5.5.5.7，2011年版的5.4.5.7）；

l）增加了电磁阀的规定（见5.5.5.8）；

m）更改了管道材料的规定（见5.5.10.1，2011年版的5.4.10.1）；

n）增加了管螺纹加工的规定（见5.5.10.3）；

o）更改了管道焊接及检验的规定（见5.5.10.4，2011年版的5.4.10.4）；

p）增加了防腐的规定（见5.6）；

q）更改了绝热的规定（见5.7，2011年版的B.6）；

r）增加了换热机组箱体的规定（见5.8）；

s）增加了设备及材料的技术要求（见6.2）；

t）增加了换热机组箱体的检验要求（见6.3）；

u）更改了换热机组压力降的规定（见6.5，2011年版的6.3）；

v）增加了噪声和振动的规定（见6.8）；

w）增加了设备及材料的试验方法（见7.2）；

x）增加了换热机组箱体的试验方法（见7.3）；

y）更改了试验压力的规定（见7.4.3，2011年版的7.2.3）；

z）增加了控制系统联锁保护模拟试验的内容（见7.7.9）；

aa）增加了噪声和振动测试方法的规定（见7.8）；

bb）增加了出厂前控制系统联锁保护模拟试验的要求（见8.1.2）；

cc）增加了一次侧分布式输配系统换热机组工艺控制流程示意图（见附录A中A.6）；

dd）更改了换热机组安装与运行维护（见附录B，2011年版的附录B）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中华人民共和国住房和城乡建设部提出。

本文件由全国城镇供热标准化技术委员会（SAC/TC455）归口。

本文件起草单位：中国市政工程华北设计研究总院有限公司、上海艾克森股份有限公司、中国城市

Ⅲ

GB/T28185—2025

建设研究院有限公司、睿能太宇（沈阳）能源技术有限公司、临汾市热力供应有限公司、丹佛斯（中国）投

资有限公司、河北海德换热设备有限公司、北京硕人时代科技股份有限公司、北京宝能卓越科技有限公

司、威海市天罡仪表股份有限公司、杭州云谷科技股份有限公司、河北四维节能科技有限公司、山东瑞

成能源设备有限公司、北京市建设工程质量第四检测所有限公司、洛阳双瑞精铸钛业有限公司、瑞纳智

能设备股份有限公司、大连益多管道有限公司、天津大学、赛莱默（中国）有限公司、河北同力自控阀门

制造有限公司。

本文件主要起草人：王淮、赵欣刚、时研、郝亮、王刚、严纲、张国栋、任晓红、董强林、戴斌文、王永超、

付涛、丁云、苏利军、焦守军、冯文亮、赵志谦、李孝俊、任少臣、马丹丹、马小宇、荣波、赵长存、马景岗。

本文件于2011年首次发布，本次为第一次修订。

Ⅳ

GB/T28185—2025

城镇供热用换热机组

1范围

本文件规定了城镇供热用换热机组（以下简称“换热机组”）的分类与型号、一般规定、技术要求、试

验方法、检验规则、标志、使用说明书、产品合格证、包装、运输和贮存。

本文件适用于设计压力不大于2.5MPa、热水温度不大于150℃、蒸汽温度不大于350℃的供热

（冷）换热系统中使用的换热机组的设计、生产和检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于

本文件。

GB/T151热交换器

GB/T700碳素结构钢

GB/T706热轧型钢

GB/T2518连续热镀锌和锌合金镀层钢板及钢带

GB3096声环境质量标准

GB/T4208—2017外壳防护等级（IP代码）

GB/T5338.1系列1集装箱技术要求和试验方法第1部分：通用集装箱

GB/T5656离心泵技术条件（Ⅱ类）

GB/T5657离心泵技术条件（Ⅲ类）

GB5749生活饮用水卫生标准

GB/T7251.1低压成套开关设备和控制设备第1部分：总则

GB/T7251.2低压成套开关设备和控制设备第2部分：成套电力开关和控制设备

GB/T7251.3低压成套开关设备和控制设备第3部分：由一般人员操作的配电板（DBO）

GB/T7251.5低压成套开关设备和控制设备第5部分：公用电网电力配电成套设备

GB/T7251.6低压成套开关设备和控制设备第6部分：母线干线系统（母线槽）

GB/T7251.8低压成套开关设备和控制设备第8部分：智能型成套设备通用技术要求

GB/T7251.10低压成套开关设备和控制设备第10部分：规定成套设备的指南

GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹

GB/T8163输送流体用无缝钢管

GB8624—2012建筑材料及制品燃烧性能分级

GB/T9124.1钢制管法兰第1部分：PN系列

GB/T9125.1钢制管法兰连接用紧固件第1部分：PN系列

GB/T9330塑料绝缘控制电缆

GB/T9969工业产品使用说明书总则

GB10071城市区域环境振动测量方法

GB/T12235石油、石化及相关工业用钢制截止阀和升降式止回阀

1
