FZ/T 01085-2009 热熔粘合衬剥离强力试验方法

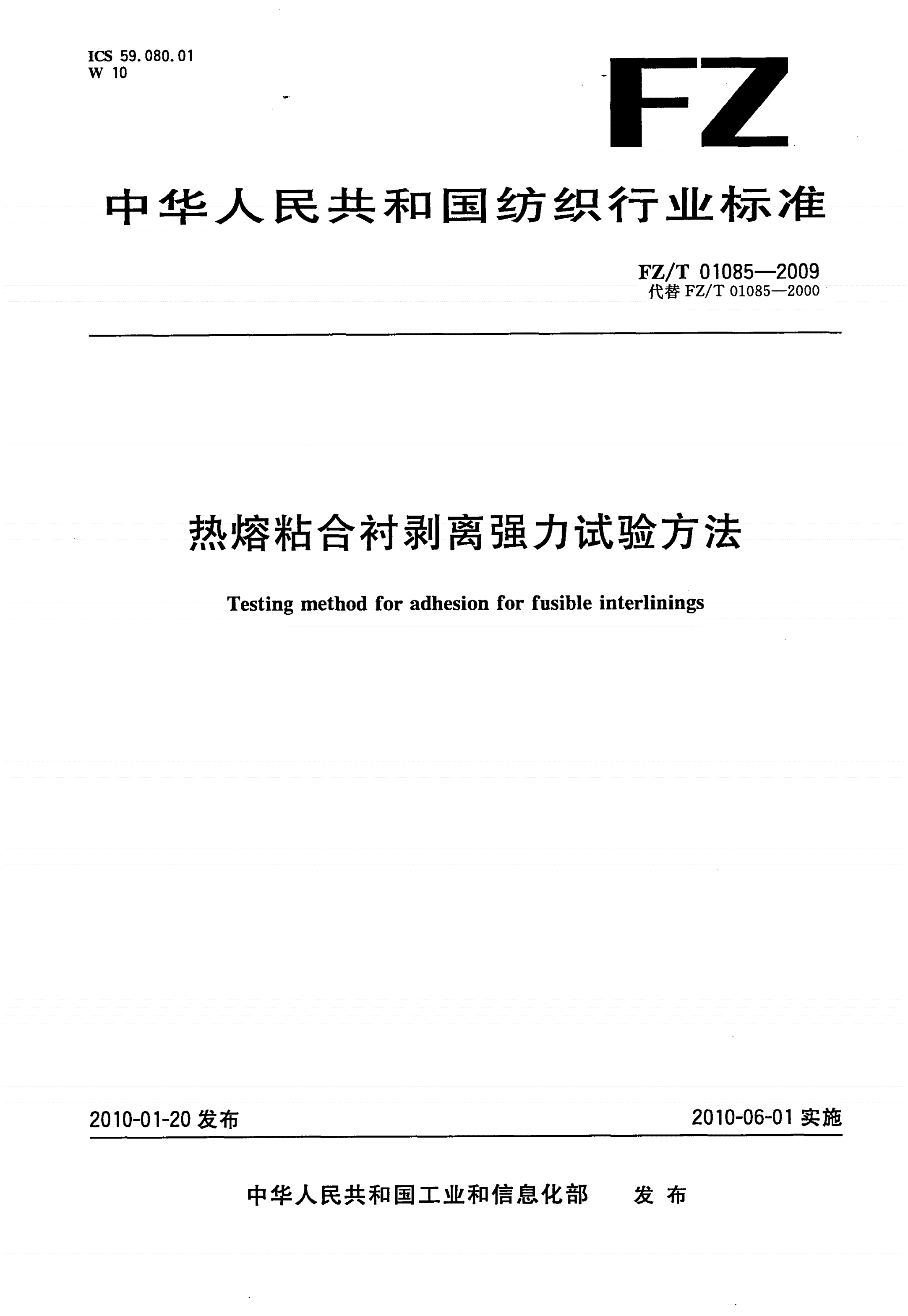

犐犆犛５９．０８０．０１

犠１０

中华人民共和国纺织行业标准

／—

犉犣犜０１０８５２００９

代替／—２０００

ＦＺＴ０１０８５

热熔粘合衬剥离强力试验方法

犜犲狊狋犻狀犿犲狋犺狅犱犳狅狉犪犱犺犲狊犻狅狀犳狅狉犳狌狊犻犫犾犲犻狀狋犲狉犾犻狀犻狀狊

犵犵

ㅤㅤㅤㅤ

２０１００１２０发布２０１００６０１实施

中华人民共和国工业和信息化部发布

／—

犉犣犜０１０８５２００９

热熔粘合衬剥离强力试验方法

１范围

本标准规定了热熔粘合衬与服装面料粘合后剥离强力的试验方法。

本标准适用于各种材质的机织物、针织物和非织造布为基布的热熔粘合衬的剥离强力的测定。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

／纺织品调湿和试验用标准大气

ＧＢＴ６５２９

／数值修约规则与极限数值的表示和判定

ＧＢＴ８１７０

／服装用热熔粘合衬组合试样制作方法

ＦＺＴ０１０７６

／热熔粘合衬干洗后的外观及尺寸变化试验方法

ＦＺＴ０１０８３

／热熔粘合衬水洗后的外观及尺寸变化试验方法

ＦＺＴ０１０８４

３术语和定义

下列术语和定义适用于本标准。

３．１ㅤㅤㅤㅤ

剥离强力犪犱犺犲狊犻狅狀

反映粘合衬与服装面料粘合程度的物理指标，用将其剥离过程中所需的力表示。

３．２

剥离长度犲犲犾犲犱狅犳犳犾犲狀狋犺

狆犵

热熔粘合衬与被粘合面料剥离时，粘合部位分开的长度。

４原理

热熔粘合衬与服装面料，在一定的温度压力和时间条件下进行压烫，利用热熔胶的粘力与服装面料

发生粘合，剥离强力是指热熔粘合衬与被粘合面料剥离时所需的力。剥离过程中，所需的剥离力值为随

机变量，受力曲线如图。记录粘合衬与面料剥离过程中受力曲线图上各峰值，并计算这些峰值的平均

１

值和离散系数。用平均值反映粘合的牢固程度，用离散系数反映粘合的均匀程度。

极大值

极小值

图１剥离强力曲线图

１

／—

犉犣犜０１０８５２００９

５设备和用具

压烫机：符合／规定。

５．１ＦＺＴ０１０７６

５．２等速伸长型拉力试验机，应符合下列要求：

———试验机的牵引速度为／／。

１００ｍｍｍｉｎ±１０ｍｍｍｉｎ

———所用测试仪准确度±２．０％，测力传感器量程为０Ｎ１００Ｎ。

～

５．３合适的面料。

５．４裁剪刀。

５．５选用经熔压不影响试验结果的薄型设定尺寸纸框，纸片厚度为０．１ｍｍ以下，具体形状及建议尺

寸见图，其中框内宽度，框内长度不低于。

２５０ｍｍ１１０ｍｍ

单位为毫米

ㅤㅤㅤㅤ

图试样纸框尺寸

２

６试样准备

按／的规定，沿经（纵）向剪取粘合衬试样块，粘合衬
