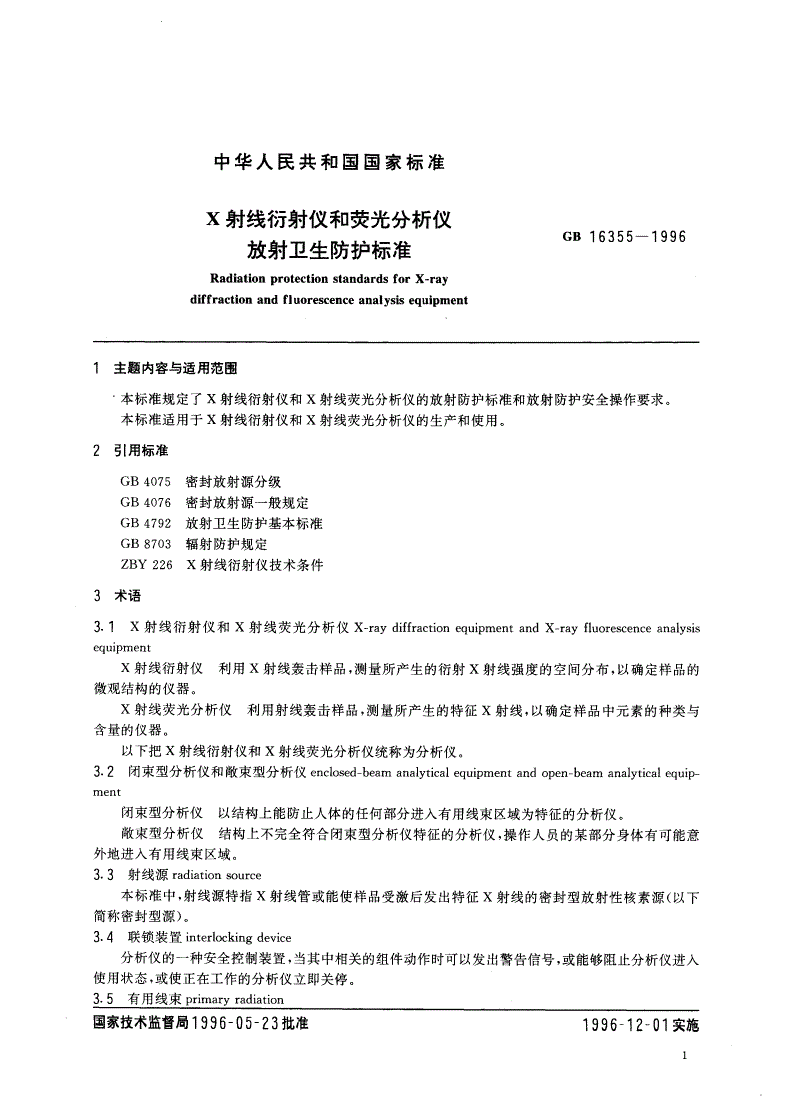

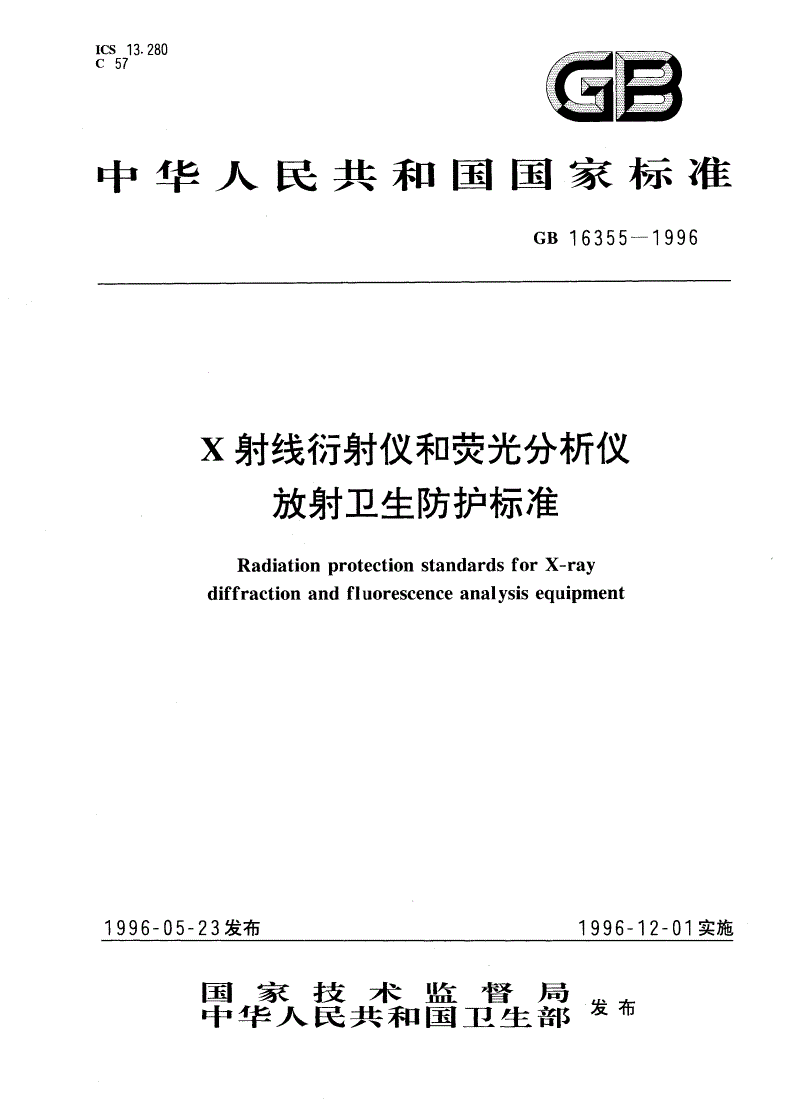

GB 16355-1996 X射线衍射仪和荧光分析仪放射卫生防护标准

中华人民共和国国家标准

X射线衍射仪和荧光分析仪

放射卫生防护标准GB16355-1996

RadiationprotectionstandardsforX-ray

diffractionandfluorescenceanalysisequipment

1主题内容与适用范围

本标准规定了X射线衍射仪和x射线荧光分析仪的放射防护标准和放射防护安全操作要求。

本标准适用于X射线衍射仪和X射线荧光分析仪的生产和使用。

2引用标准

GB4075密封放射源分级

GB4076密封放射源一般规定

GB4792放射卫生防护基本标准

GB8703辐射防护规定

ZBY226X射线衍射仪技术条件

3术语

3.1x射线衍射仪和x射线荧光分析仪X-raydiffractionequipmentandX-rayfluorescenceanalysis

equipment

X射线衍射仪利用X射线轰击样品，测量所产生的衍射X射线强度的空间分布，以确定样品的

微观结构的仪器。

X射线荧光分析仪利用射线轰击样品，测量所产生的特征X射线，以确定样品中元素的种类与

含量的仪器。

以下把X射线衍射仪和X射线荧光分析仪统称为分析仪。

3.2闭束型分析仪和敞束型分析仪enclosed-beamanalyticalequipmentandopen-beamanalyticalequip-

ment

闭束型分析仪以结构上能防止人体的任何部分进入有用线束区域为特征的分析仪。

敞束型分析仪结构上不完全符合闭束型分析仪特征的分析仪，操作人员的某部分身体有可能意

外地进入有用线束区域。

3.3射线源radiationsource

本标准中，射线源特指X射线管或能使样品受激后发出特征X射线的密封型放射性核素源（以下

简称密封型源）。

3.4联锁装置interlockingdevice

分析仪的一种安全控制装置，当其中相关的组件动作时可以发出警告信号，或能够阻止分析仪进入

使用状态，或使正在工作的分析仪立即关停。

3.5有用线束primaryradiation

国家技术监督局1996一05一23批准1996一12一01实施

GB16355一1996

来自射线源并通过窗、光栏或准直器射出的待用射线束。

3.6受照射部件exposedcomponents

分析仪中受到有用线束照射的部件，如：源套、遮光器、准直器、连接器、样品架、测角仪、探测器等。

3.7源套radiationsourcehousing

套在射线源外部的具有一定防护效能的壳体，分为密封源套和X射线管套。

3.8防护罩protectiveenclosure

敞束型分析仪中，用来屏蔽源套和所有受照射部件的一种防护设备。在防护罩的侧面，通常装有可

以平移的防护窗，调试、校准等操作结束后，关闭防护窗，
