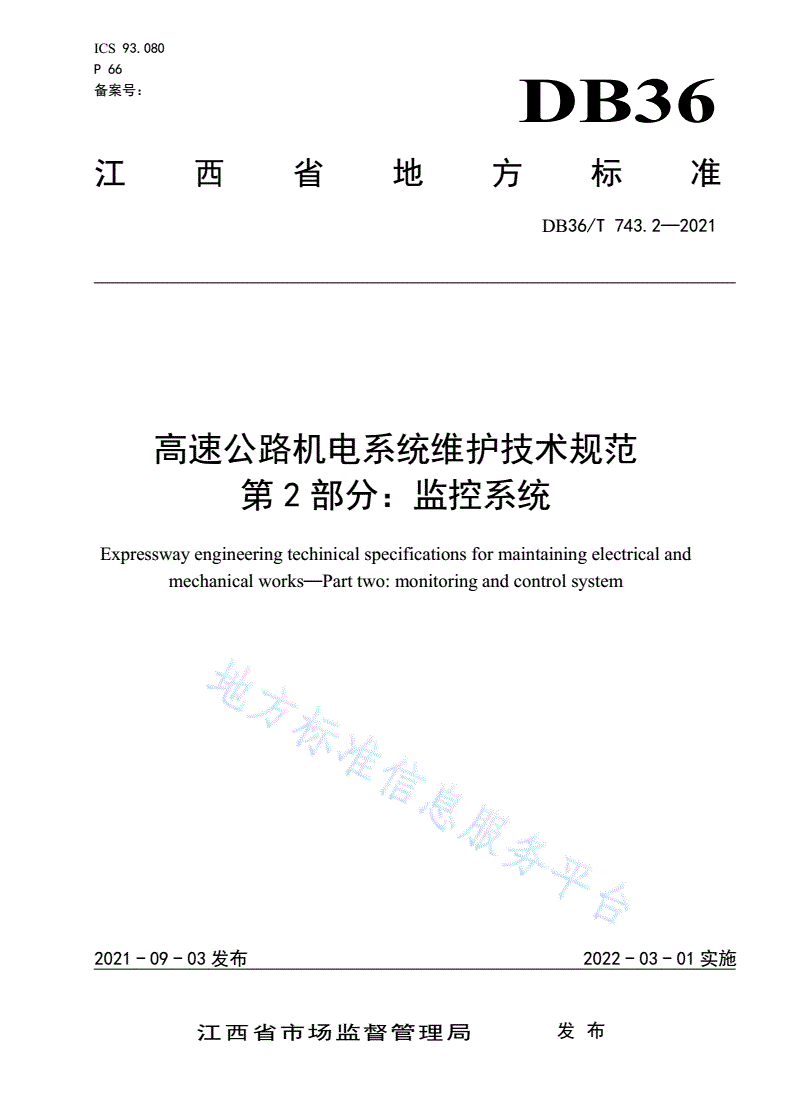

DB36/T 743.2-2021 高速公路机电系统维护技术规范 第 2 部分：监控系统

ICS93.080

P66

备案号：DB36

江西省地方标准

DB36/T743.2—2021

高速公路机电系统维护技术规范

第2部分：监控系统

Expresswayengineeringtechinicalspecificationsformaintainingelectricaland

mechanicalworks—Parttwo:monitoringandcontrolsystem

2021-09-03发布2022-03-01实施

江西省市场监督管理局发布

DB36/T743.2—2021

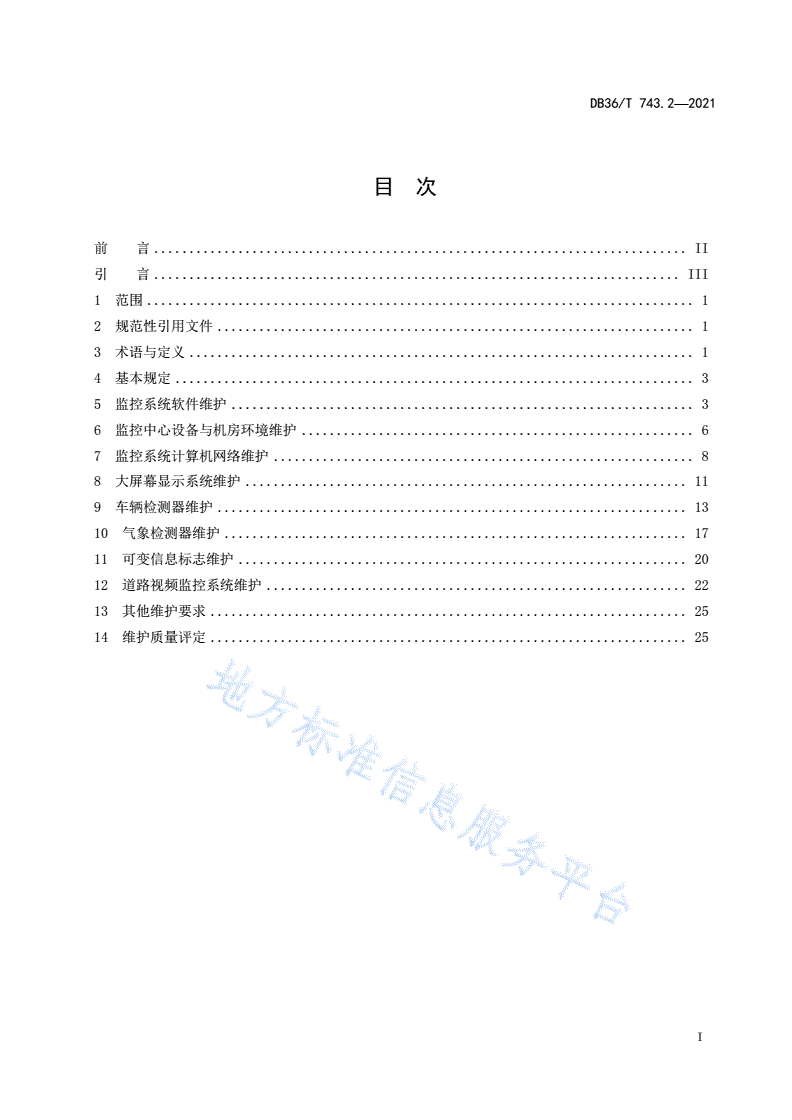

目次

前言............................................................................II

引言...........................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语与定义........................................................................1

4基本规定..........................................................................3

5监控系统软件维护..................................................................3

6监控中心设备与机房环境维护........................................................6

7监控系统计算机网络维护............................................................8

8大屏幕显示系统维护...............................................................11

9车辆检测器维护...................................................................13

10气象检测器维护..................................................................17

11可变信息标志维护................................................................20

12道路视频监控系统维护............................................................22

13其他维护要求....................................................................25

14维护质量评定....................................................................25

I

DB36/T743.2—2021

前言

DB36/T743《高速公路机电系统维护技术规范》共分为七部分：

——第1部分：通用技术要求

——第2部分：监控系统

——第3部分：通信系统

——第4部分：收费系统

——第5部分：低压配电系统

——第6部分：照明系统

——第7部分：隧道机电系统

本文件为DB36/T743的第2部分。

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准的结构和编写起草规则》给出的规则编

写。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江西省交通运输厅提出并归口。

本文件起草单位：江西方兴科技有限公司、江西省交通设计研究院有限责任公司、江西省交通投资

集团有限责任公司。

本文件主要起草人：颜庆华、丁军、谭志兵、卢勇、万长明、谢路锋、王秦、陈钊正、何丕元、李

振宇、刘燕、朱凌、张伟伟、石明、王蕾、熊晨曦、黄雅丽、陈广辉、舒淼琴、陈菁、吴洪、廖宏斌、

吴迪、熊少辉、张海泉、吴建华、李俊。

II

DB36/T743.2—2021

引言

近年来，高速公路机电系统不断地完善与发展，更多的新技术、新产品、新设备应用于高速公路监

控、收费、通信系统等与运营管理息息相关的领域，促进了高速公路运营管理水平提升，也对高速公路

机电系统的维护提出了更多的要求与挑战。

高速公路机电系统为用路者提供清晰、完整、明了、准确的公路信息；为公路管理者提供科学、先

进的技术手段，保障高速公路运行的安全、舒适与高效。制定高速公路机电系统维护技术规范，能够有

效地控制高速公路机电系统养护工程质量，明确设备养护质量的关键要点和要求，明确养护流程，减少

系统运行的故障率，从而提升高速公路机电系统的使用寿命。

高速公路机电系统主要由监控系统、收费系统、通信系统、低压配电系统、照明系统等管理设施构

成，若高速公路涉及隧道，还包括隧道机电系统。编写组通过对公路机电工程建设单位、设计单位、施

工单位、监理单位和检测单位的调研，将本规范按照高速公路管理设施基本架构划分为7个部分，能够

较全面的覆盖高速公路机电系统各子系统的维护工作，并有效提升维护质量与效果。

III

DB36/T743.2—2021

高速公路机电系统维护技术规范第2部分监控系统

1范围

本文件规定了江西省高速公路机电系统中监控系统的维护技术要求，具体包括监控系统软件、监控

中心设备与机房环境、监控系统计算机网络、大屏幕显示系统、车辆检测器、气象检测器、可变信息标

志、道路视频监控系统。

本文件适用于高速公路机电系统中监控系统的维护，其他等级公路可参照执行。

本文件中的技术指标仅作为维护指标，不作为设备制造、工程设计和施工验收的依据。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50174数据中心设计规范

GB/T50312综合布线系统工程验收规范

JT/T965(所有部分)高速公路监控系统软件测试方法

JTG2182公路工程质量检验评定标准第二册机电工程

YD/T1013综合布线系统电气特性通用测试方法

DB36/T743.1高速公路机电系统维护技术规范第1部分：通用技术要求

3术语与定义

下列术语和定义适用于本文件。

3.1

监控系统MonitoringandControlSystem

通过数据采集、图像监视和信息处理设备，收集高速公路的交通及环境信息，加以分析、处理与判

断，进而对交通流实施诱导和控制的系统。

3.2

车辆检测器VehicleDetector

设置在道路沿线，用于采集该断面的交通量、平均车速、车道占有率、车辆类型等数据的设施。

3.3

可变信息标志VariableTrafficSign

设置在道路沿线，显示道路上交通、气象等信息，以诱导车辆行驶的设施。

1

DB36/T743.2—2021

3.4

维护Maintenance

为了保持运行中的机电设施的性能，对机电设施按照标准规范或技术说明书进行的检查、保养、调

整、故障预防或修理等活动称养护，有时也称维护。

3.5

检查Inspection

对机电设施的质量指标按照标准规范或技术要求进行对比或试验的过程。

3.6

日常维护DailyMaintenance

在短期内（通常小于1月）对机电设施的外观和运行状态进行的检查和保养。

3.7

定期维护ScheduledMaintenance

在较长时间间隔（通常有1月、1季度、半年、1年），利用检测仪器对机电设施进行的较全面的检

查和测试、并依据检测结果对设施进行保养、调整和修理。

3.8

功能缺陷FunctionDefect

设备或软件的性能指标达不到原有标准要求，但基本功能正常且不影响使用。

3.9

故障Fault

设备或软件的功能缺陷进一步发展，影响到系统的功能称为故障。

3.10

质量检评QualityInspectionandEvaluation

对维护质量按维护标准规定的项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进

行比较，以确定每项性能是否合格所进行的活动。

3.11

异常天气UnusualWeather

根据DB36/T743.1的规定，符合下述条件之一者为异常天气：

——六级以上大风（阵风除外）；

——雷电；

——大雨；

——连续7d以上的阴雨；

2

DB36/T743.2—2021

——冰雹；

——大雾；

——37℃以上高温持续7d以上；

——30天以上未降雨；

——冰冻雨雪天气。

4基本规定

4.1一般规定

4.1.1监控系统的维护范围包括：监控系统软件、监控中心设备与机房环境、监控系统计算机网络、

大屏幕显示系统、车辆检测器、气象检测器、可变信息标志、道路视频监控系统等。

4.1.2监控系统维护管理单位应参与监控系统和其他有关工程的交工和竣工验收工作，接收整理和分

析监控系统竣工资料和工程技术档案，为今后维护工作提供原始技术依据。

4.1.3监控系统维护应确保监控系统设备正常运行、保证数据采集、处理和发布等各种功能的正常，

满足高速公路运营管理的需要。

4.1.4监控系统维护应贯彻国家的技术经济政策，使维护工作达到安全适用、经济合理、性能稳定的

要求。

4.1.5维护工作应贯彻“质量为主、安全第一”的方针，既要保证维护质量、保障维护人员的安全，

也要避免因维护工作导致的交通紊乱和交通事故，避免影响正常的营运工作。

4.1.6在有高压危险处所作业时，必须戴绝缘手套、穿绝缘靴、使用绝缘、干燥的安全绳。

4.1.7登高作业时，应采取防护措施；应使用安全带，穿防滑鞋，登高前应检查梯子是否牢固，禁止

将工具或材料放在杆顶或挂在天线上。高处上有人工作，下方严禁站人并应服从安全员指挥。

4.1.8雷雨或六级以上大风天时禁止登高作业，冬季登高作业时间不宜过长。

4.2故障分类

4.2.1设备的辅助功能失效经一般维护能恢复的为轻微故障。

4.2.2设备的一般功能失效经现场检修能恢复的为一般故障。

4.2.3设备的主要功能失效或导致系统故障、数据丢失的为重大故障。

4.3故障维修时限

4.3.1轻微故障：得到报障信息后，响应时间为4h。维护人员在24h内到达现场进行勘察，48h内排

除故障，送修时间应控制在7个工作日内。

4.3.2一般故障：得到报障信息后，响应时间为2h。维护人员在8h内到达现场进行勘察，24h内排除

故障。

4.3.3重大故障：得到报障信息后(以电话通知为据，后补书面)的1h内到达现场进行勘察，优先恢复

设备基本功能，全部故障修复时限依据运营管理部门要求而定。

5监控系统软件维护

5.1监控系统软件包括：

a)服务器操作系统；

b)计算机操作系统；

3

DB36/T743.2—2021

c)数据库管理系统；

d)防病毒软件；

e)监控应用软件。

5.2对监控软件进行日常和定期维护，使监控系统保证以下功能：

a)准确及时采集交通流、交通环境和主要交通设施运行状态的各种信息；

b)监测恶劣气候；

c)对交通事故做出快速响应，迅速准确地提供事故信息；

d)根据已掌握的信息，迅速做出有针对性的处理和优化控制方案；

e)有多种信息发布渠道，为用户提供信息服务；

f)可以建立道路交通数据库，用以支持道路运行状况评价，为改善道路经营和交通管理的决策提

供数据分析；

g)软件维护按国家相关标准要求进行软件的稳定性、可靠性测试并提供报告；编制并提供符合规

范的软件手册及相关文档；

h)具有完善的软件安全及病毒防范措施。

5.3监控系统软件维护内容及评定标准

5.3.1监控系统软件日常维护的主要内容及要求应符合表1的规定。

表1监控系统软件日常维护内容及要求

序号维护对象维护内容维护要求维护周期

①软件运行正常

1操作系统软件正常运行1次/日

②正常运行监控应用软件

①参数管理运行情况工作正常、可进行各种运行参数

2参数管理模块1次/日

②设置、查询、下发各种参数的设置、查询、下发

工作正常、外设采集数据实时上

3数据采集模块①数据采集模块运行情况1次/日

传

①模块运行情况工作正常、外设工作状态信息实

4外设管理模块1次/日

②外设运行状态数据是否准确时上传

工作正常，能够对外场任一信息

①模块运行情况

5信息发布模块显示设备进行编辑、发布，显示1次/日

②信息编辑、发布是否准确

内容准确

①模块运行情况

6预案管理模块运行正常、数据准确1次/日

②核查各种数据是否准确

①数据备份模块运行情况

7数据备份模块运行正常、能备份、浏览数据1次/日

②检查备份及浏览

数据分析、统计①模块运行情况

8运行正常、数据准确1次/日

报表模块②核查各种数据是否准确

大屏幕显示控制①模块运行情况

9运行正常、数据准确1次/日

模块②大屏幕显示控制是否正常

4

DB36/T743.2—2021

表1监控系统软件日常维护内容及要求（续）

序号维护对象维护内容维护要求维护周期

①模块运行情况

视频联网切换控

10②外场摄像机控制是否正常运行正常、数据准确、能够上传1次/日

制模块

③监控视频能否上传上级管理机构

视频存储管理模①模块运行情况

11运行正常、数据准确1次/日

块②视频存储是否正常

①模块运行情况

10异常报警模块运行正常、异常情况能够报警1次/日

②检查报警日志

①各工作站、服务器时间一致

11时间同步模块运行正常、时间一致1次/日

②各工作站可接收服务器时间

①进行病毒扫描、清除计算机病毒、

无计算机病毒、收费网络安全、

12网络安全升级病毒库1次/日

无黑客入侵

②检查网络攻击情况

①制定备份策略

13执行数据库备份数据库正常备份1次/周

②查看备份记录、文件

①检查网络状况

14网络性能测试②运行繁忙测试网络性能可靠、稳定1次/周

③PING测试

5.3.2监控系统软件定期维护的主要内容及要求应符合表2的规定。

表2监控系统软件定期维护内容及要求

序号维护对象维护内容维护要求维护周期

正常运行，应尽量不影响交

①升级操作系统最新补丁

1操作系统软件通，被升级设备脱离系统时间1次/月

②检查系统错误日志

不大于8小时

①检查监控软件的运行日志各功能正常，能正常采集数

2监控应用软件1次/月

②检测各模块升级补丁据、打印报表、控制外设

①清除各逻辑盘临时文件、回收②站

3系统检测文件、索引分类文件系统运行正常、稳定1次/季

③整理各逻辑盘文件碎片

①检查维护计划

②删除空数据库页、压缩数据文件

4数据库性能维护数据库运行正常、查询快速1次/季

③重新组织数据和索引页上的数据

④更新索引统计

对数据库内的数据和数据页执行内容

5数据库完整性数据库完整、无错误1次/月

一致性检查

5

DB36/T743.2—2021

5.3.3监控系统软件定期检查内容及要求除应符合JT/T965与JTG2182的有关规定外，还应符合表

3的规定。

表3监控系统软件定期检查内容及要求

序号检查对象检查内容检查要求检查周期

1操作系统软件操作系统漏洞、计算机病毒系统无漏洞、无计算机病毒1次/年

能够监视全程或重点路段的运行

2图像监视功能1次/年

状况

系统外场设备的工作状态在计算

3系统工作状况监视功能1次/年

机和投影仪上正确显示

事故、事件、异常天气情况自动报

4监控应用软件异常情况告警功能警，能够识别交警、消防、救援等1次/年

特殊电话并能在大屏幕上显示

迅速、正确地统计、查询、打印命

5统计、查询、打印报表功能令指示、设备状况、系统故障、交1次/年

通参数等数据

6数据备份、存档功能每日数据备份，并带时间记录1次/年

7与外场设备的通信轮询周期30-60秒可调1次/年

监控应用软件

可检测所有监控系统内、外场设备运行

8加电自诊断功能1次/年

状况，正确及时显示故障位置、类型

6监控中心设备与机房环境维护

6.1监控中心设备主要包括计算机、服务器、控制台、UPS、打印机及其它设备。

6.2机房环境包括监控大厅及通信机房的温度、湿度、空气含尘浓度、噪声、振动、静电等。

6.3监控中心设备与机房环境维护应确保设备外观整洁、工作可靠，操作记录完整符合规范；机房环

境宜符合现行国家标准GB50174的有关规定。

6.4监控中心的防雷、水暖、供电、空调通风、照明等辅助设施按专业标准进行维护。

6.5监控中心设备与机房环境的维护内容及评定标准如下：

a)监控中心设备与机房环境日常维护的主要内容及要求应符合表4的规定；

6

DB36/T743.2—2021

表4监控中心设备与机房环境日常维护内容及要求

序号维护对象维护内容维护要求维护周期

①设备外观整洁、清洁、无污渍

①清除设备外表的灰尘1次/周

灰尘

②设备告警故障检查

计算机系统及外

1③设备外观完整性②设备工作正常，接线标识完整、

部连接设备

④检查网络状况清楚

1次/周

⑤易耗品的更换③设备自检记录应真实、完整

④网络正常

①室内温度：18℃～28℃

②室内湿度：30%～70%1次/日

①大厅、机房清洁

③记录室内温湿度

2监控大厅、机房②温、湿度

③机房安全管理制度

④操作台、机柜及相关设备干净

整洁，设备布线规整1次/周

⑤安全记录完整

b)监控中心设备与机房环境定期维护的主要内容及要求应符合表5的规定；

表5监控中心设备与机房环境定期维护内容及要求

序号维护对象维护内容维护要求维护周期

①机箱内部线路及元器件排列

整洁、标识清楚、无异常颜色，

①清洁机箱内部各电路板、电源风

无异响、异味

扇、CPU风扇等的灰尘

②接插件连接牢固，无熔解、1次/月

服务器、②检查元器件、线路、接口

1锈蚀等现象

计算机③进行系统检测，查看设备工作状

③排风、散热部件工作正常

况

④设备工作正常

④检查软件运行情况

⑤机箱内部无灰尘1次/年

①清洁内部灰尘①设备干净无尘

2打印机②检查打印线缆接线是否牢固②设备工作正常1次/月

③检查碳粉、墨盒墨水或色带③打印清晰

c)监控中心设备与机房环境定期检查内容及要求除应符合JTG2182的规定外，还应符合表6的

规定。

7

DB36/T743.2—2021

表6监控中心设备与机房环境定期检查内容及要求

序号检查对象检查内容检查要求检查周期

1联合接地电阻接地电阻电阻测量仪测量≤1Ω1次/年

不间断电源断开主供电线路，UPS能正常启动，

2实际操作1次/年

（UPS）系统不掉电，不影响系统工作。

3蓄电池内阻测试符合蓄电池产品内阻要求蓄电池在线测试仪1次/年

蓄电池放电时长

41小时或者符合设计要求实际测试1次/年

测试

5电源测试电源输入电压、功耗万用表测试1次/年

①温度：18℃-28℃

②湿度：30%-70%R.H.

监控大厅室内温度、湿度、新风系

6监控大厅、机房③要求有通风换气装置且工作正1次/年

统功能、防尘措施

常

④设备上应无明显尘土

6.6检测仪器的配备：万用表、兆欧表、蓄电池在线测试仪、接地电阻测量仪、视频监控测试仪、专

用计算机网络测试仪等。

7监控系统计算机网络维护

7.1监控系统计算机网络的维护包括以太网交换机、服务器、路由器、调制解调器、网络安全设备、

集线器、网卡等的维护。

7.2维护监控系统计算机网络设备时不应中断网络连接，保证监控系统专网、外网连接的正常、畅通。

7.3监控系统计算机网络维护内容及评定标准如下：

a)监控系统计算机网络日常维护的主要内容及要求应符合表7的规定；

表7监控系统计算机网络设备日常维护内容及要求

序号维护对象维护内容维护要求维护周期

①系统自检情况①报告记录应真实、完整

1计算机网络系统1次/周

②网络工作状态记录检查②异常情况要处理落实

①机柜完整、支架支撑牢固、
