JJF 1397-2013 静电放电模拟器校准规范

叫雪路控}ETZTF

中华人民共和国国家计量技术规范

JJF1397-2013

静电放电模拟器校准规范

CalibrationSpecificationforElectrostaticDischargeSimulators

2013-02-16发布

2013-05-16实施

国家质量监督检验检茂总局发布

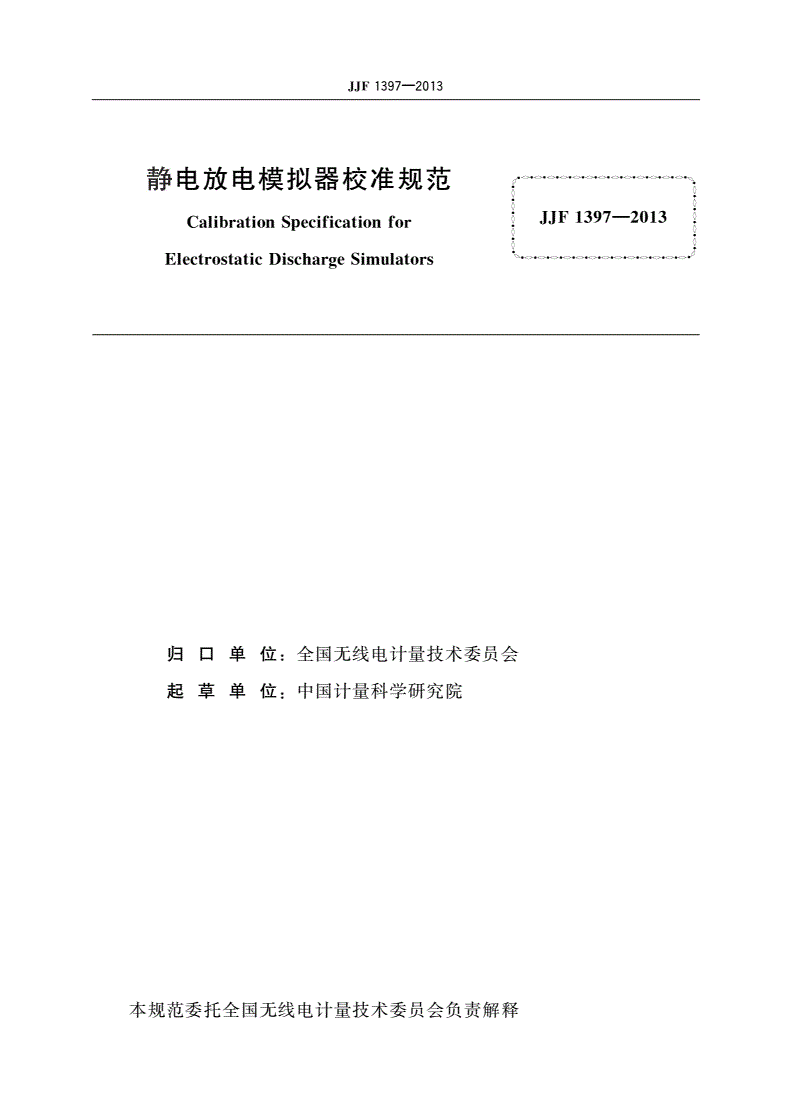

JJF1397-2013

静电放电模拟器校准规范

CalibrationSpecificationforÕJJF1397-20132

ElectrostaticDischargeSimulators

归口单位:全国无线电计量技术委员会

起草单位:中国计量科学研究院

本规范委托全国元线电计量技术委员会负责解释

JJF1397-2013

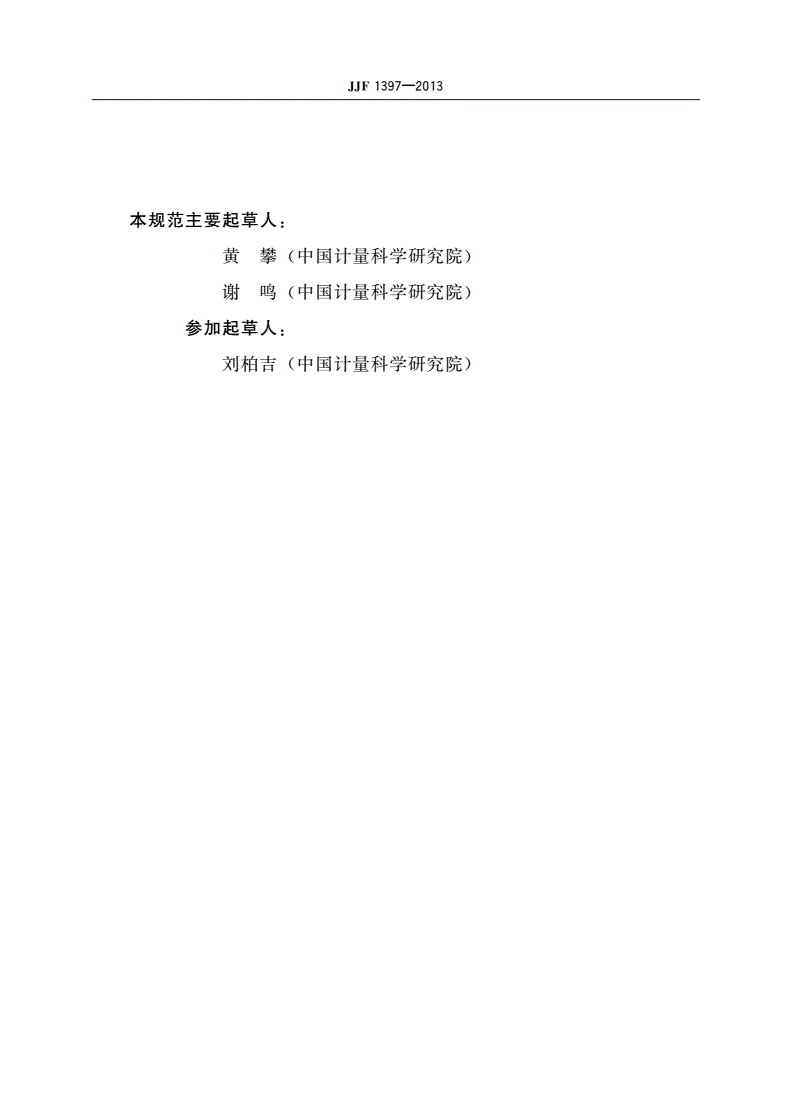

本规范主要起草人:

黄攀(中国计量科学研究院)

谢鸣(中国计量科学研究院)

参加起草人:

刘柏吉(中国计量科学研究院)

JJF1397-2013

目录

引言………………………(II)

1范围……………………(门

2引用文件………………(υ

3术语……………………(门

3.1保持时间……………(门

3.2转移阻抗……………(υ

4概述……………………(1)

4.1静电放电模拟器的用途……………(门

4.2静电放电模拟器的结构……………(2)

5计量特性……………………….(幻

5.1输出电压……………(2)

5.2接触放电电流………………………(2)

6校准条件………………(3)

6.1环境条件……………(3)

6.2校准用设备…………(川

7校准项目和校准方法…………………(的

7.1常规检查……………(4)

7.2校准方法……………(4)

8校准结果表达…·……………………..(们

9复校时间间隔…………(6)

附录A原始记录格式……………(门

附录B校准证书内页格式……………(8)

附录C不确定度评定示例……………uω

I

JJF1397-2013

引

本校准规范是依据GB/T17626.2((电磁兼容试验和测量技术静电放电抗扰度

试验》和IEC61000-4-2:2008((电磁兼容试验和测试技术静电放电抗扰度试验》

CElectromagneticcompatibilityCEMC)-Part4-2:Testingandmeasurementtechniques-

Electrostaticdischargeimmunitytest)申付蔷由放电模拟器的校准要求编制而成。

本规范为首次发布。

E

JJF1397-2013

静电放电模拟器校准规范

1范围

本规范适用于依据GB/T17626.2<<电磁兼容试验和测量技术静电放电抗扰度

试验》和IEC61000-4-2:2008<<电磁兼容试验和测试技术静电放电抗扰度试验》

(Electromagneticcompatibi1ity(EMC)•Part4-2:Testingandmeasurementtechniques-

Electrostaticdischargeimmunitytest)中静电放电模拟器要求的仪器的校准，其他类型

的静电放电模拟器可参照执行。

2引用文件

本规范引用了下列文件:

GH/T4:i65-2003电工术语电磁兼容(idtIEC60050(61):1990)

GB/T17625.2电磁兼容试验和测试技术静电放电抗扰度试验

IEC61000-4-2:2刊08电磁兼容试验和测试技术静电放电抗扰度试验(Elec-

tromagneticcompatibility(EMC)•Part4-2:Testingandmeasurementtechniques

Electrostaticdischargeimmunityt:est)

凡是注日期的引用文件，仅注H期的版本适用于本规范;凡是不注目期的引用文

件，其最新版本(包括所有的修改单)适用于本规范。

3术语

3.1保持时间holdingtime

放电之前，由于泄漏而使试验电压下降不大于10%的时间间隔。

3.2转移阻抗transferimpendence

静电放电靶一衰减器-电缆的转移阻抗定义为注人到靶的输入端的电流和电流输出端

50n精密负载上的电压之比(精密负载放置在电缆的一端，替代示波器的负载)。

注:在静电放电模拟器校准过程中，如果电流Isys注入到靶上，那么示波器会显二天一个电压

。为了使用显示电压来计算未知电流，则需要确定低频转移阻抗。低频转移阻机可以通

Vos

c

过以下步骤确定

z

1A的直流电流I.ys。电流靶的前端就是进行放电的那一面。

在静电放电靶的前端注入

•

•在电缆端，即连接示波器一端，连接一个50.n精密负载。50.n负载的允差为士1%。

•测量精密50.n负载上的电压Vso0

则转移阻抗为:Zsysfr

4概述

4.1静电放电模拟器的用途

1

JJF1397-2013

静电放电模拟器用于模拟人体或物体对邻近的电气和电子设备静电放电时的情况，

还包括从人体到靠近关键设备的物体之间可能发生的静电放电。目的在于建立通用的和

可重现的基准，以评估电气和电子设备在承受静电放电时的性能。

4.2静电放电模拟器的结构

静电放电模拟器的主要部分包括(见图1):

一→一充电电阻Rd

一一一储能电容器C.;

一一分布电容C;

d

一一放电电阻R;

d

一一电压指示器;

放电开关;

点

5计量特性

5.1输出电压

输出

出电压极性可以为正极

性或

v接触放电电流

/接触放电电流波形应与图2相符，波形参数见表1。

/

2

JJF1397-2013

I

P

15

10%1

0\

飞

j

f

/

~10/

/

爆

-!IP

5

/

/

r

J

/

/

…

/什气阳ι

\可/102030405060108090100

、、一"

4

时间/ns

图2接触放电电流波形

表1波形参数

放电开关操作时

在30ns时的电流在60ns时的电流

放电的第一个峰值

指示电压的上升时间t，

等级电流(士15%)(士30%)(士30%)

kV

(土25%)

AAA

ns

127.50.842

24150.884

3622.5O.8126

4830O.8168

6校准条件

6.1环境条件

6.1.1温度15.C~35.C

6.1.2相对湿度30%~60%

6.1.3周围无影响正常校准工作的电磁干扰和机械震动

6.2校准用设备

6.2.1高压表或具有类似功能和指标的单台仪器或多台仪器的组合，例如高压衰减器

和示波器或直流电压表的组合，也可以使用静电电压表。

量程:二三15kV;

输入阻抗:二三1Gn。

6.2.2高速示波器或具有类似功能和指标的单台仪器或多台仪器的组合。

模拟带宽~2GHz.

6.2.3静电放电靶

3

JJF1397-2013

静电放电靶应符合IEC61000-4-2:2008附录中的要求。

静电放电靶应配合适当的衰减器和电缆，以连接到示波器。

静电放电靶-衰减器-电缆链路的低频转移阻抗应经过校准。

静电放电靶-衰减器-电缆链路的带宽:二三4GHz。

静电放电靶-衰减器-电缆链路的插入损耗的变化不应超过:

士0.5dB,<1GHz;

土1.2dB,1GHz~4GHz。

6.2.4用于安装静电放电靶的前面板尺寸至少为1.2mX1.2m，从靶中心到前面板平

面的边沿至少0.6m(参见图4)。示波器放置在前面板后，应确保校准系统具有足够的

抗干扰性。

注:如果可以通过测量证明对测量系统的直接糯合路径不影响校准结果，那么可以不需要将示

波器屏蔽起来。如果示波器在下面的情况中没有被触发，那么可以认为校准系统具有足够

的抗干扰性能，无需屏蔽室或法拉第笼。

•将示波器的触发电平设置为等于最低测试等级士2kV的放电电流第一峰值对应的电压值

的10%。

•ESD发生器使用最高测试等级士8kV，对靶的外圈(不是内圈)进行放电。

7校准项目和校准方法

7.1常规检查

7.1.1被校静电放电模拟器应带有维持正常工作所必要的附件。静电放电模拟器必须

自带接地线，接地线长度应为(2.00士0.05)mo

7.1.2被校静电放电模拟器各部分应完好元损，无影响正常工作的机械损伤。

7.1.3被校静电放电模拟器接人校准装置后能正常工作o

7.2校准方法

7.2.1输出电压校准

输出电压校准连接如图3所示。静电放电模拟器工作在接触放电模式或空气放电模

式。将静电放电模拟器的放电电极与高压表的输入端相连接。分别测量不同设定电压下

的开路输出电压，填人表A.1。

川国

静电放电

高压表

模拟器

图3输出电压校准连接示意图

7.2.2接触放电电流波形校准

7.2.2.1静电放电模拟器校准布置

静电放电模拟器校准连接示意图如图4所示。

4

JJF1397-2013

gu.OA

垂直校准平面

屏蔽室或法拉第笼

EU.OA

。.由自

接地线

图4静电放电模拟器校准连接示意图

静电放电靶必须安装在符合图4要求的垂直校准平面的中心。从靶中心到平面的边

缘至少0.6m。静电放电模拟器的接地线应该连接在靶下方0.5m处的靶平面底部中心

的端子上。应从接地线的中部将其向后拉起，形成一个等腰三角形。在校准过程中，不

允许将接地线放置在地板上。

在校准过程中，静电放电模拟器安装在三脚架或者等效的非金属的低损耗支持

物上。

在进行接触放电时，静电放电模拟器的放电电极应垂直于静电放电靶平面。

静电放电靶输出端在连接衰减器和电缆后连接到示波器的输人端，连接如

图5所示。

静电放

衰减器示波器

电靶

图5

连接示意图

5

JJF1397-2013

静电放电模拟器工作在接触放电模式。分别将电压设置到士2kV，土4kV,

士6kV和士8kV，将示波器设置为能够观测到静电放电电流完整波形的合适的量程和

触发模式。在每一个电压等级，分别对静电放电靶进行5次接触放电，按照7.2.2.4至

7.2.2.6的描述，用示波器对放电电流波形进行记录。

第一峰值电流测量

根据示波器采集的电流波形，记录第一峰值电压的值，使用电压值除以低频转移阻

抗得到电流值，填人表A.2

0

7.2.2.530ns和60ns电流测量

根据示波器采集的电流波形，以到达第一峰值10%时的点为时间起点，分别记录

30ns和60ns后的电压值，使用电压值除以低频转移阻抗得到电流值，填人表A.2。

7.2.2.6电流上升时间测量

根据示波器采集的电流波形，记录从第一峰值的10%到90%的间隔时间，作为上

升时间，填人表A.2。

7.2.2.7放电电流波形图

可分别保存示波器采集的士8kV电流波形图，作为参考加入到校准报告中。

8校准结果表达

静电放电模拟器校准后，出具校准证书。校准证书至少应包含以下信息:

a)标题"校准证书"

b)实验室名称和地址;

c)进行校准的地点(如果与实验室的地址不同);

d)证书的唯一性标识(如编号)，每页及总页数的标识;

e)客户的名称和地址;

f)被校对象的描述和明确标识;

g)进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的

接收日期;

h)如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明;

i)校准所依据的技术规范的标识，包括名称及代号;

j)本次校准所用测量标准的溯源性及有效性说明;

k)校准环境的描述;

1)校准结果及其测量不确定度的说明;

m)对校准规范的偏离的说明;

n)校准证书签发人的签名、职务或等效标识;

0)校准结果仅对被校对象有效的声明;

p)未经实验室书面批准，不得部分复制证书的声明。

9复校时间间隔

由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所

决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔，推荐为1年。

6

JJF1397-2013

附录A

原始记录格式

表A.l输出电压

仪器设定实测电压仪器设定标准实测电压

标准

kVkVkVkV

222

44

6

8

10

12

15

仪器

?的电流JI1川了的电流

1轩的电流

回Lad

设定

kV

实测

2

44

66

8308

-2•7.52

-4•15-4

一6-22.56

8-30-8

7

JJF1397-2013

附录B

校准证书内页格式

输出电压

仪器设定实测电压

仪器设定标准实测电压标准

kVkVkVkVkVkV

22-2-2

44-4-4

66-6-6

-8

88一8

1010-10-10

1212-12-12

1515-15一15

电压U=3%(走=2)

re1

2

接触放电电流

在30ns时的电流

第一峰值的电流上升时间在60ns时的电流

仪器

AnsAA

设定

kV

实测实测实测

实测标准标准标准

标准

27.542

41584

622.5126

830168

0.8

-4-2

一2

一7.5

-4-8-4

一15

-6-22.5-12

一6

-8-16

一8

一30

电流上升时间U=13%(是=2)

re1

电流峰值U=6%(走=2)

rel

30ns电流值U=10%(是=2)

re1

60ns电流值U=10%(走=2)

re1

8

JJF1397-2013

3波形图

本证书所列校准结果均可溯源至复现(S1)单位的中国国家计量基准。

校准结果不确定度的评估和表述均符合JJF1059(等同于IS0GUM)的要求。

敬告:

1.被校准仪器修理后，应立即进行校准。

2.在使用过程中，如对被校准仪器的技术指标产生怀疑，请重新校准。

3.根据客户要求和校准文件的规定，通常情况下12个月校准一次.

核验员:

校准员:

9

JJF1397-2013

附录C

不确定度评定示例

本附录将对静电放电模拟器的校准结果进行不确定度评定。根据各个校准项目的不

同，分别讨论不确定度的评定计算方法。

C.1输出电压校准

校准条件:采用高压表对静电放电模拟器的输出电压进行校准。

C.1.1测量不确定度分量的评定

根据实际的校准环境，在静电放电模拟器输出电压测量中影响总的测量结果的不确

定度来源主要有以下几个因素:

(1)高压表引人的不确定度，作为B类不确定度;

(2)重复测量引人的校准结果的不确定度分量，作为A类不确定度。

C.1.1.1高压表引人的不确定度

由高压表的技术指标中，得到其准确度为0.5%+末尾2位数字，认为是矩形分

布，包含因子走=/3。以8kV为例，则其测量精度为0.75%。

C.1.1.2重复测量引人的不确定度

通过10次重复测量，并计算标准差，得到重复测量的标准差为1.0%。

C.1.2输出电压校准的合成标准不确定度和系统扩展不确定度(表c'1)

表C.l输出电压校准的不确定度

数值Ui(Y)

贡献量

分布%%

o.750.433

高压表精度矩形，k=-.j3

1.01.0

重复性正态

输出电压的合成标准不确定度U1.1

c

输出电压的扩展不确定度U正态，k=ZZ.Z

C.2接触放电电流波形校准

C.Z.1第一峰值电流的校准

C.2.1.1测量不确定度分量的评定

根据实际的校准环境，在静电放电模拟器放电电流第一峰值测量中影响总的测量结

果的不确定度来源主要有以下几个因素:

(1)示波器垂直测量精度引人的不确定度，作为B类不确定度。

(2)静电放电靶-衰减器-电缆的频率响应引人的不确定度，作为B类不确定度。

(3)静电放电靶-衰减器-电缆的电压/电流转换因子引人的不确定度，作为B类不

确定度。

(4)失配引人的不确定度，作为B类不确定度。

10

JJF1397-2013

(5)由重复测量引人的校准结果的不确定度分量，作为A类不确定度。

C.2.1.1.1示波器垂直测量精度引人的不确定度

示波器的技术指标中，其垂直测量精度为满刻度土1.0%，认为是矩形分布，包含

因子是=点。

C.2.1.1.2静电放电靶-衰减器-电缆的频率响应引人的不确定度

整个静电放电靶一衰减器-电缆链路连接静电放电靶适配器在网络分析仪上进行校

准，得到其100kHz~4GHz的频率响应曲线。频率响应曲线的标准偏差为0.10dB,

网络分析仪的测量不确定度为0.04dB。由此，得到静电放电靶衰减器一电缆的频率响

应引人的不确定度为2.5%，认为是正态分布，包含因子走=2。

C.2.1.1.3静电放电靶-衰减器-电缆的电压/电流转换因子引人的不确定度

静电放电靶-衰减器-电缆的电压/电流转换因子测量所使用的标准电流源与多用表

进行测量。标准电流源输出1A直流电流的不确定度为士0.02%，多用表的电压测量精

度为士0.008%，50.0精密负载的精度为士0.5%，重复测量，计算得到静电放电靶-衰

减器-电缆的电压/电流转换因子引人的不确定度为士0.6%，认为是正态分布，包含因

子是=2。

C.2.1.1.4失配引人的不确定度

示波器输人端口的电压驻波比(VSWR)<1.50:1。使用网络分析仪对静电放电

靶的S11(输入端口反射系数)进行测量，其最大VSWR=1.17:1。因此，在示波器

和静电放电靶之间由失配引起的相对标准不确定度由下式计算得到z

[/117-11/15-1)]2-

1+卜一一一~1xr二十一一

飞1.17+11飞1.5十1

失配引人的不确定度为U形分布，因此除数为在。

C.重复测量引人的A类不确定度

通过10次重复测量，并计算标准差，得到重复测量的标准差为1.5%。

C.2.1.2系统合成标准不确定度和系统扩展不确定度(表C.2)

表C.2接触放电电流波形校准的不确定度

数值Ui(Y)

贡献量

分布%%

1.0o.58

示波播垂直测量精度

矩形，是=.;3

正态，k=22.51.25

静电放电靶-衰减器-电缆链路频率响应

静电放电靶-衰减器-电缆的电压/电流

正态，是=2O.60.3

转换因子

3.12.2

失配

U形，除数二.f2

1.5

重复性正态，除数=11.5

第一峰值电流的合成标准不确定度U3.0

C

正态，走=26.0

第一峰值电流的扩展不确定度U

11

JJF1397-2013

C.2.2电流上升时间的校准

C.2.2.1测量不确定度分量的评定

根据实际的校准环境，在静电放电模拟器放电电流第一峰值测量中影响总的测量结

果的不确定度来源主要有以下几个因素:

(1)示波器峰值读数引人的不确定度，作为B类不确定度。

(2)示波器90%峰值电流读数引人的不确定度，作为B类不确定度。

(3)示波器10%峰值电流读数引人的不确定度，作为B类不确定度。

(4)示波器水平测量精度引人的不确定度，作为B类不确定度。

(5)静电放电靶-衰减器-电缆链路引人的不确定度，作为B类不确定度。

(6)由重复测量引人的校准结果的不确定度分量，作为A类不确定度。

C.2.2.1.1示波器峰值读数引人的不确定度

测量上升时间800ps乘以电流峰值的不确定度6.0%得到示波器峰值读数引人的不

确定度为48ps，认为是正态分布，包含因子走=2

0

C.2.2.1.2示波器90%峰值电流读数引人的不确定度

由于示波器的采样率为10GS/s，即每
