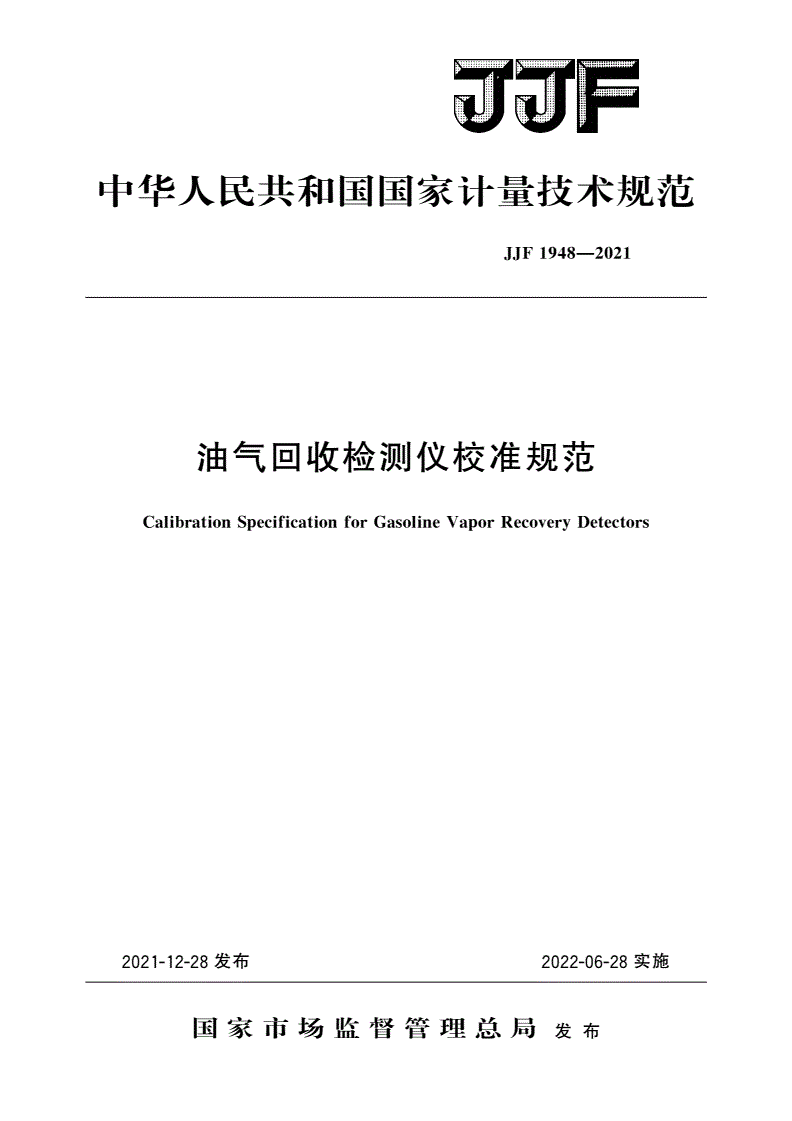

JJF 1948-2021 油气回收检测仪校准规范

中华人民共和国国家计量技术规范

JJF1948—2021

油气回收检测仪校准规范

CalibrationSpecificationforGasolineVaporRecoveryDetectors

2021-12-28发布2022-06-28实施

国家市场监督管理总局发布

JJF1948—2021

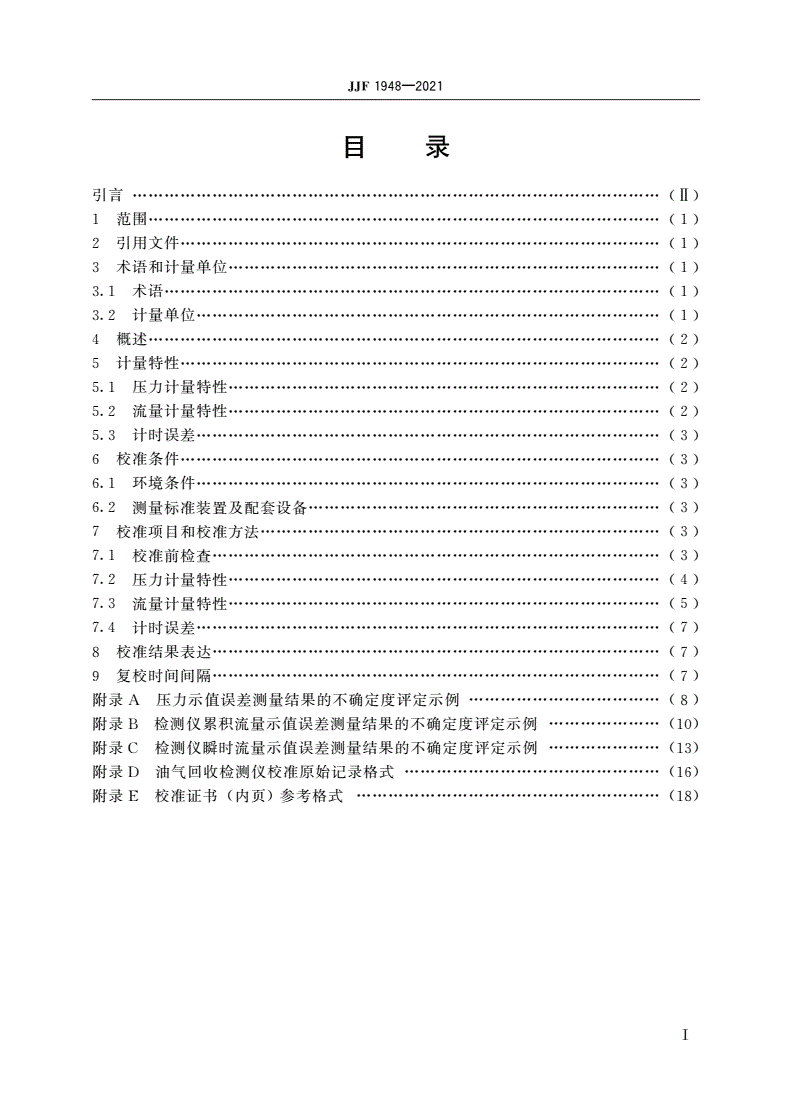

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(1)

概述

4……………………(2)

计量特性

5………………(2)

压力计量特性

5.1………………………(2)

流量计量特性

5.2………………………(2)

计时误差

5.3……………(3)

校准条件

6………………(3)

环境条件

6.1……………(3)

测量标准装置及配套设备

6.2…………(3)

校准项目和校准方法

7…………………(3)

校准前检查

7.1…………(3)

压力计量特性

7.2………………………(4)

流量计量特性

7.3………………………(5)

计时误差

7.4……………(7)

校准结果表达

8…………(7)

复校时间间隔

9…………(7)

附录压力示值误差测量结果的不确定度评定示例

A………………(8)

附录检测仪累积流量示值误差测量结果的不确定度评定示例

B…(10)

附录检测仪瞬时流量示值误差测量结果的不确定度评定示例

C…(13)

附录油气回收检测仪校准原始记录格式

D…………(16)

附录校准证书内页参考格式

E()…………………(18)

Ⅰ

JJF1948—2021

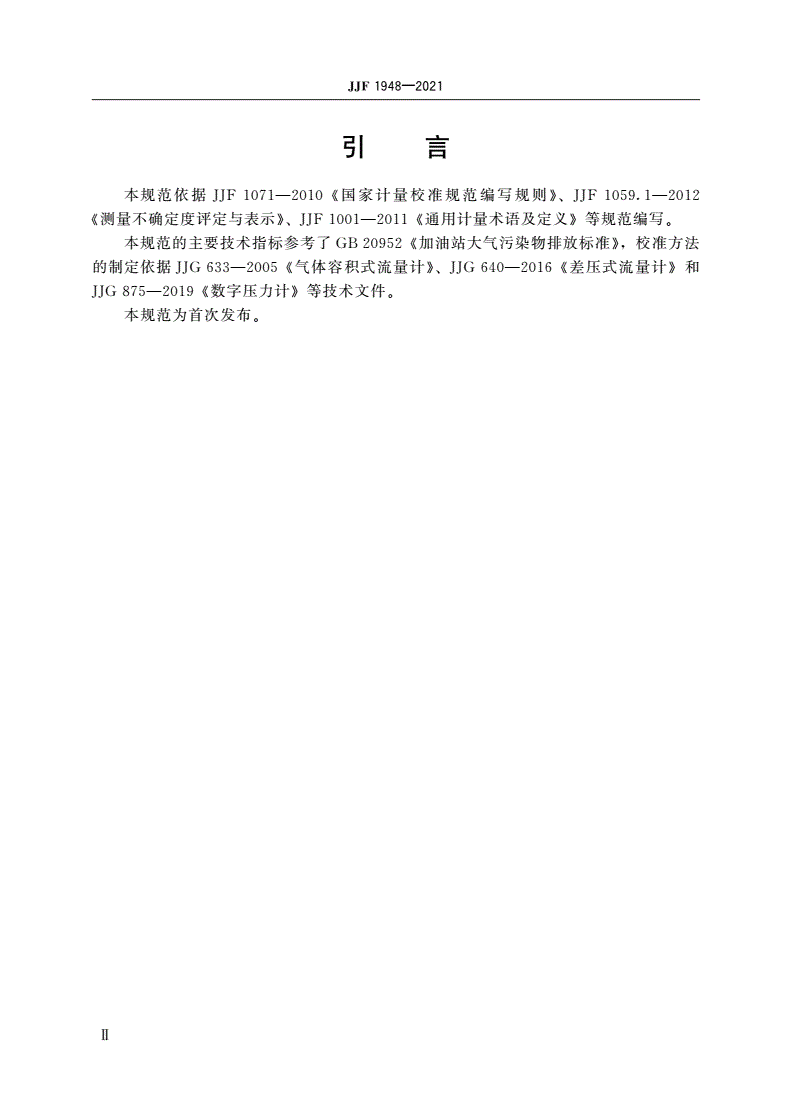

引言

本规范依据国家计量校准规范编写规则

JJF1071—2010《》、JJF1059.1—2012

测量不确定度评定与表示通用计量术语及定义等规范编写

《》、JJF1001—2011《》。

本规范的主要技术指标参考了加油站大气污染物排放标准校准方法

GB20952《》,

的制定依据气体容积式流量计差压式流量计和

JJG633—2005《》、JJG640—2016《》

数字压力计等技术文件

JJG875—2019《》。

本规范为首次发布

。

Ⅱ

JJF1948—2021

油气回收检测仪校准规范

1范围

本规范适用于流量测量原理为差压式容积式压力测量为数字压力计的油气回收

、,

检测仪的校准

。

2引用文件

本规范引用了下列文件

:

气体容积式流量计

JJG633—2005

差压式流量计

JJG640—2016

数字压力计

JJG875—2019

加油站大气污染物排放标准

GB20952

凡是注明日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

术语

3.1

和界定的及以下术语和

JJG633—2005、JJG640—2016、JJG875—2019GB20952

定义适用于本规范

。

油气

3.1.1gasolinevapor[GB20952—2007,3.2]

加油站加油卸油和储存汽油过程中产生的挥发性有机物非甲烷总烃

、()。

油气回收

3.1.2gasolinevaporrecovery

将挥发的油气进行密闭收集通过吸收吸附冷凝等方法将油气空气混合气

,、、,-

进行分离达到回收利用目的的过程

,。

计量单位

3.2

计量单位见表

1。

表1计量单位

量的名称单位单位符号

升

体积L

立方米3

m

升每分

流量L/min

立方米每小时3

[]m/h

1

JJF1948—2021

表1续

()

量的名称单位单位符号

帕斯卡

[]Pa

压力百帕

hPa

千帕

kPa

秒

s

时间分

min

小时

[]h

4概述

油气回收检测仪以下简称检测仪是通过测量加油站油气回收系统中的流

(“”)

量压力等参数判定油气回收系统的密闭性液阻气液比等技术指标是否满足规定

、,、、

要求的仪器

。

检测仪一般由数字压力表流量计调节阀管路和显示单元等部件组成基本结

、、、,

构如图所示流量计可采用气体容积式流量计和气体差压式流量计

1,。

图油气回收检测仪基本结构

1

5计量特性

压力计量特性

5.1

检测仪的压力计量特性见表

2。

表2压力计量特性

量程最大允许误差零位漂移回程误差

内不大于最大允许误差不大于最大允许

(-2.5~2.5)kPa±0.5%FS1h

绝对值的误差的绝对值

(-5.0~5.0)kPa±0.2%FS1/2

流量计量特性

5.2

示值误差

5.2.1

最大允许误差为

±2.5%。

重复性

5.2.2

重复性不超过最大允许误差绝对值的

1/3。

2

JJF1948—2021

计时误差

5.3

计时误差应不超过

30min±0.2s。

注:以上指标一般不用于符合性判定。

6校准条件

环境条件

6.1

环境温度

6.1.1:(15~25)℃。

相对湿度

6.1.2:≤85%。

大气压一般为

6.1.3:(86~106)kPa。

无明显的电磁干扰无明显的机械振动

6.1.4、。

测量标准装置及配套设备

6.2

测量标准装置

6.2.1

压力标准装置

6.2.1.1

压力标准装置测量范围应大于或等于被校检测仪压力的测量范围其最大允许误差

,

绝对值应不大于被校检测仪压力表最大允许误差绝对值的

1/3。

流量标准装置

6.2.1.2

流量标准装置可采用钟罩式气体流量标准装置活塞式气体流量标准装置和标准表

、

法气体流量标准装置等流量标准装置的测量范围应与被校检测仪流量测量范围相适

。

应扩展不确定度应不大于被校检测仪最大允许误差绝对值的

,1/3。

配套设备

6.2.2

配套设备应符合表的规定

3。

表3配套设备

名称技术指标

电子秒表最大允许误差分辨力

±0.10s/h,0.01s

温度计最大允许误差

±0.2℃

气压表测量范围最大允许误差

(860~1060)hPa,±2.5hPa

数字压力计测量范围准确度等级级

(0~5)kPa、(-5~0)kPa,0.05

7校准项目和校准方法

校准前检查

7.1

检测仪在校准前应进行气密性检测方法为用三通将数字压力计压力发生器和

。:、

被校检测仪按图所示连接将被校检测仪的出气口用适配器密封在进气口处用压力

2。,

发生器向被校检测仪内加压到将调节阀调整到关断状态内压

(1245±10)Pa,。3min

力下降应不大于

15Pa。

3

JJF1948—2021

图气密性检测连接示意图

2

压力计量特性

7.2

零位漂移

7.2.1

检测仪通电预热在环境条件下记录压力初始示值检测仪连续运行

30min,,。1h,

每间隔记录次压力示值按公式计算压力漂移值绝对值最大的数值为

15min1,(1),

零位漂移

。

pipip

Δ=-0(1)

式中

:

pi压力漂移值

Δ———,Pa;

p检测仪压力初始示值

0———,Pa;

pi检测仪每隔记录的压力示值

———15min,Pa。

示值误差

7.2.2

压力校准时管路连接方式同图在全量程范围内均匀选取不少于个点用压力

2。5,

发生器从零位开始加压使被校检测仪与压力标准装置达到第个校准点待压力稳定

,1,

后同时读取压力标准装置示值与被校检测仪压力示值依次对各点进行正行程校准

,,,

直至测量上限然后缓慢均匀减压按原校准点进行反行程校准直至回到零位按公

。,,,

式计算压力示值误差

(2)。

pp

δR-s

1()

=pmax×100%2

式中

:

δ压力示值误差

1———,%FS;

p被校检测仪压力表示值

R———,Pa;

p压力标准装置测定值

s———,Pa;

p被校检测仪的压力量程值

max———,Pa。

回程误差

7.2.3

在操作过程中同一校准点上按公式计算压力回程误差

7.2.2,,(3)。

pp

δ1-2

2()

=pmax×100%3

式中

:

δ压力回程误差

2———,%FS;

4
