T/GDMIA 003-2019 滚压滚珠丝杠

ICS2110020

J05..

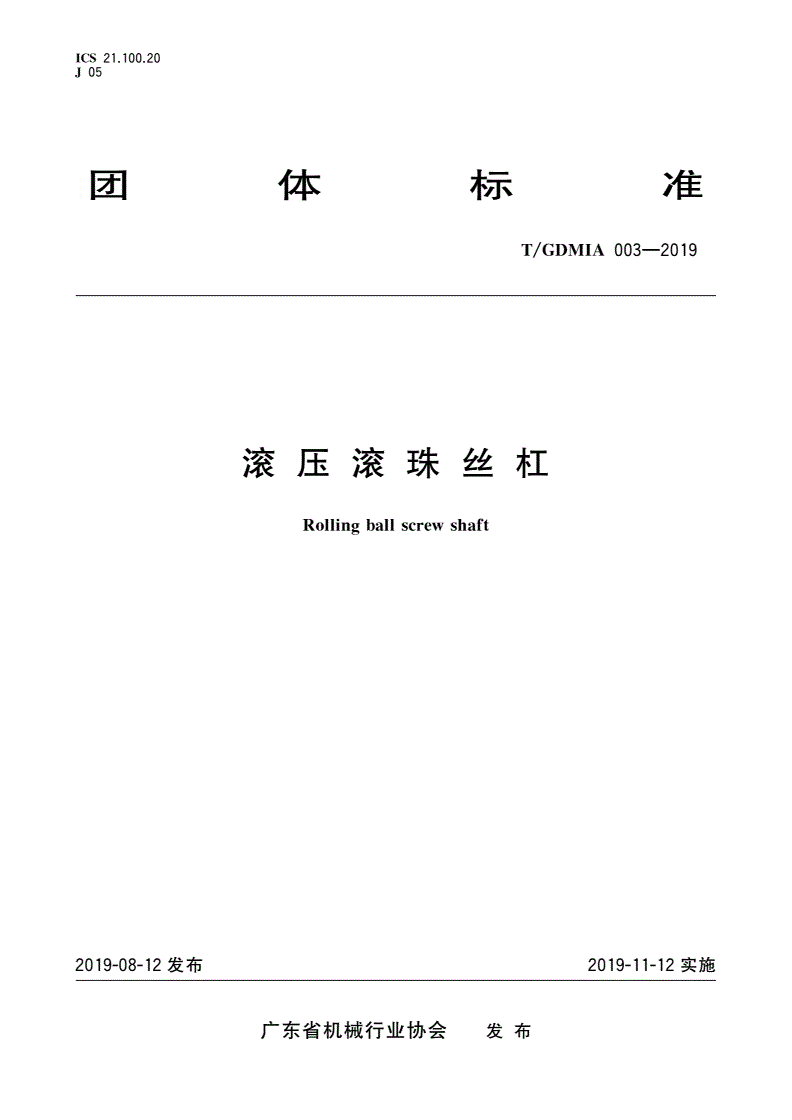

团体标准

T/GDMIA003—2019

滚压滚珠丝杠

Rollingballscrewshaft

2019-08-12发布2019-11-12实施

广东省机械行业协会发布

T/GDMIA003—2019

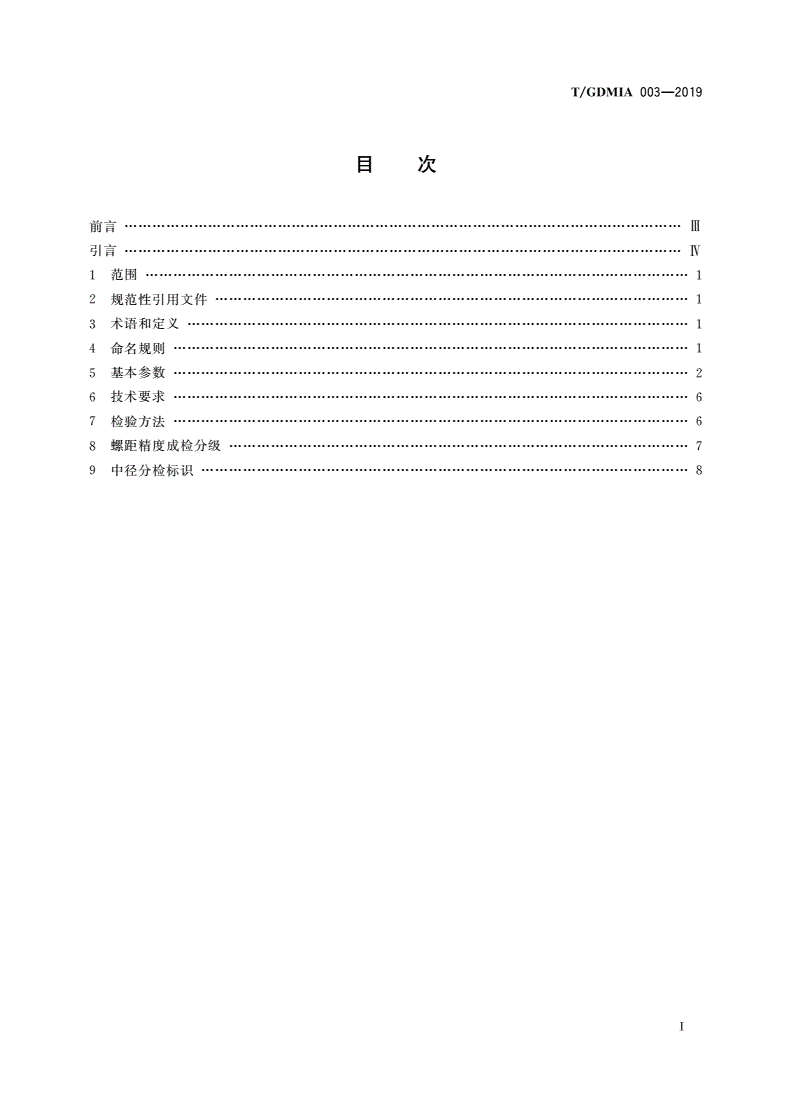

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

命名规则

4…………………1

基本参数

5…………………2

技术要求

6…………………6

检验方法

7…………………6

螺距精度成检分级

8………………………7

中径分检标识

9……………8

Ⅰ

T/GDMIA003—2019

前言

本标准按照给出的规则起草

GB/T1.1—2009。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别这些专利的责任

。。

本标准由广东省机械行业协会标准化工作委员会提出并归口

。

本标准起草单位深圳市威远精密技术有限公司深圳职业技术学院安徽省威远精密工业科技有

:、、

限公司

。

本标准主要起草人李敬宇钟健李一前洪建明陈宣匀陈洁

:、、、、、。

Ⅲ

T/GDMIA003—2019

引言

滚珠丝杠副是智能装备最常使用的滚动功能部件之一我国现行的滚珠丝杠副国家标准

,

是基于磨削工艺加工的滚珠丝杠副为基础制定的随着滚珠丝杠加工工艺技术

GB/T17587.1—2017。

的不断提升改进出现了加工工艺不同的滚压滚珠丝杠硬旋铣滚珠丝杠等产品但是因为没有对应

,、。,

新工艺的滚珠丝杠标准目前还是套用磨削滚珠丝杠副的标准评定这些新工艺滚珠丝杠产品由于产品

,,

制造工艺的差异性在实际生产和应用中就导致了对这一类新产品的检测方法检测器具精度等级划

,、、

分产品形状等一系列评定指标不准确

、。

随着智能制造和绿色制造时代的到来滚压滚珠丝杠的应用范围越来越广制造企业也逐渐增多

,,。

特别是滚压滚珠丝杠如今已单独作为商品进入市场交易用户购回滚压滚珠丝杠根据需要自己配制螺

,

母但是由于滚压滚珠丝杠缺乏统一的标准规范出现按照自己选定的技术参数来生产导致滚压滚珠

。,,

丝杠产品质量标准参差不齐给用户选择产品造成了困难因此为了有利于区分产品优劣真伪方便

,。,、,

用户产品选型使各厂家有统一的产品标准参照推动新工艺滚珠丝杠的生产及其应用良性发展制定

,,,

滚压滚珠丝杠相关标准成为客观必要

。

滚压滚珠丝杠产品与磨削滚珠丝杠相比由于滚压滚珠丝杠受到滚压轮的高强旋压作用力使丝杠

,,

材料内部组织更加致密由于滚压滚珠丝杠在滚压过程中表面形成了硬化层提高了滚压滚珠丝杠耐

。,

磨性能滚压工艺制造滚珠丝杠易实现超长径比长径比可达以上特别是对于直径以

;,200∶1。12mm

下的小微型滚珠丝杠优势更为明显滚压滚珠丝杠螺纹顶部的工艺槽可以起到优化螺纹成形以及释放

。

应力润滑排屑等作用滚压滚珠丝杠制造工艺是以工件外圆为加工基准更易于实现批量化生产且

、、;,,

一致性及稳定性较好制造过程具有无噪声无污染低排放制造成本低等绿色环保特点

;、、、。

Ⅳ

T/GDMIA003—2019

滚压滚珠丝杠

1范围

本标准规定了滚压滚珠丝杠的术语和定义命名规则基本参数技术要求检验方法

、、、、。

本标准适用于智能装置及机床用滚压滚珠丝杠

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

金属材料洛氏硬度试验

GB/T230

黑色金属硬度及强度换算值

GB/T1172—1999

钢的感应淬火或火焰淬火后有效硬化层深度的测定

GB/T5617—2005

表面粗糙度比较样块第部分电火花抛喷丸喷砂研磨锉抛光加

GB/T6060.3—20083:、()、、、、

工表面

双圆弧圆柱齿轮基本齿廓

GB/T12759—1991

所有部分滚珠丝杠副

GB/T17587()

钢件感应淬火金相检验

JB/T9204—2008

所有部分滚珠丝杠

ISO3408()(Ballscrews)

所有部分机床滚珠丝杠

DIN69051()(Machinetools—Ballscrews)

3术语和定义

界定的以下术语和定义适用于本文件

GB/T17587.1—2017。

31

.

滚压rolling

一种在旋压机械中装置滚压轮在滚压轮的旋转作用力下迫使金属产生塑性变形的加工工艺方法

,。

注本加工工艺方法也被称作轧制

:。

32

.

滚压滚珠丝杠rollingballscrewshaft

通过滚压工艺制成的滚珠丝杠

。

4命名规则

41命名方法

.

命名方法如图所示

1。

42命名示例

.

单螺母公称直径为导程为螺旋方向为左旋螺母内滚珠圈数为圈精度等级为

32mm,10mm,,3,

丝杠左端形状为右端形状为丝杠总长为丝杠螺纹长度为预紧等级为轻

P5,01,11,900mm,800mm,

1
