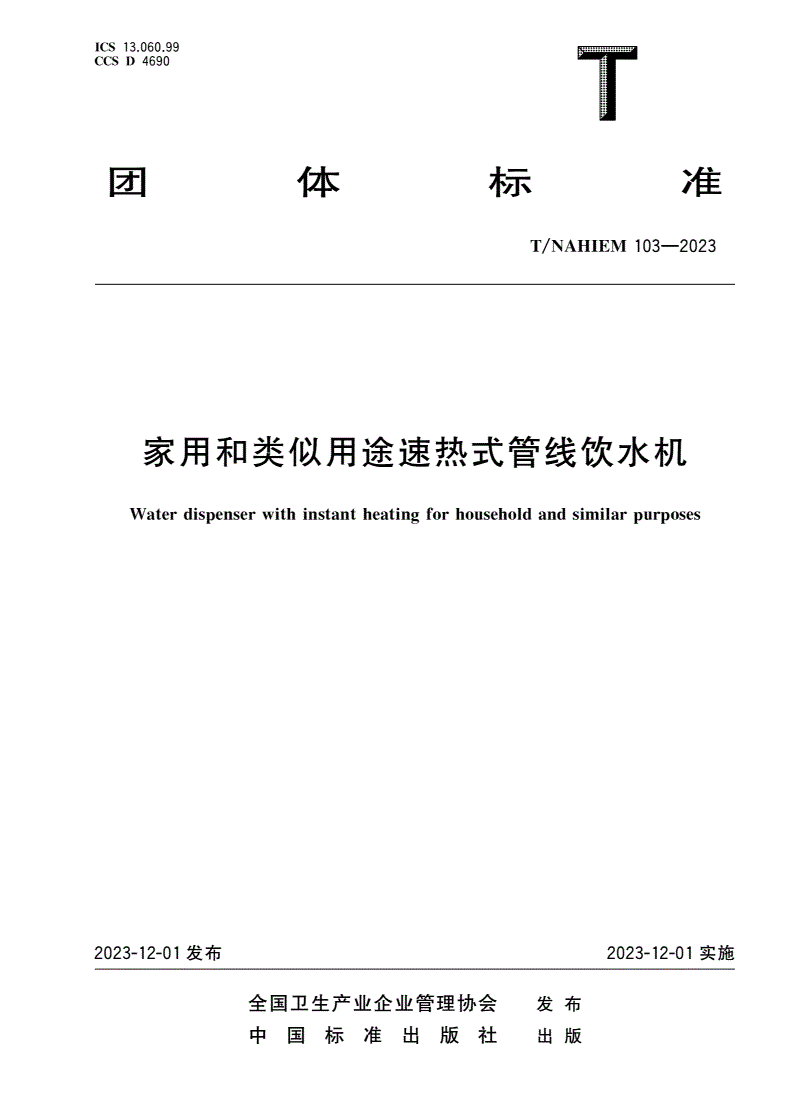

T/NAHIEM 103-2023 家用和类似用途速热式管线饮水机

ICS13.060.99

CCSD4690

团体标准

T/NAHIEM103—2023

家用和类似用途速热式管线饮水机

Waterdispenserwithinstantheatingforhouseholdandsimilarpurposes

2023-12-1发布2023-12-1实施

全国卫生产业企业管理协会

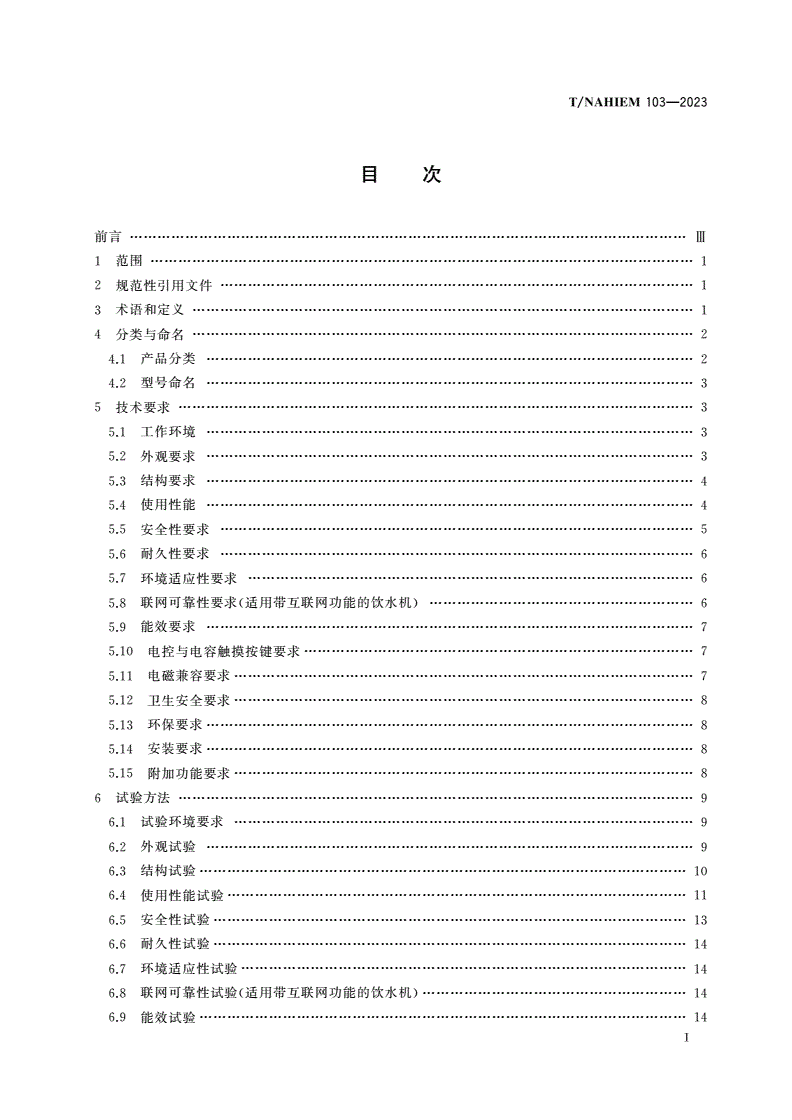

目  次

前言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3定义与术语..........................................................................1

4分类与命名..........................................................................2

4.1产品分类........................................................................2

4.2型号命名........................................................................2

5技术要求............................................................................3

5.1工作环境........................................................................3

5.2外观要求........................................................................3

5.3结构要求........................................................................3

5.4使用性能........................................................................4

5.5安全性要求......................................................................5

5.6耐久性要求......................................................................6

5.7环境适应性要求..................................................................6

5.8联网可靠性要求（适用带互联网功能的饮水机）......................................6

5.9能效要求........................................................................7

5.10电控与电容触摸按键要求.........................................................7

5.11电磁兼容要求...................................................................7

5.12卫生安全要求...................................................................8

5.13环保要求.......................................................................8

5.14安装要求.......................................................................8

5.15附加功能要求...................................................................8

6试验方法............................................................................8

6.1试验环境要求....................................................................8

6.2外观试验........................................................................9

6.3结构试验........................................................................9

6.4使用性能试验...................................................................10

6.5安全性试验.....................................................................13

6.6耐久性试验.....................................................................13

6.7环境适应性试验.................................................................13

6.8联网可靠性试验（适用带互联网功能的饮水机）.....................................14

6.9能效试验.......................................................................14

6.10电控与电容触摸按键试验........................................................15

6.11电磁兼容试验..................................................................15

6.12卫生安全试验..................................................................15

I

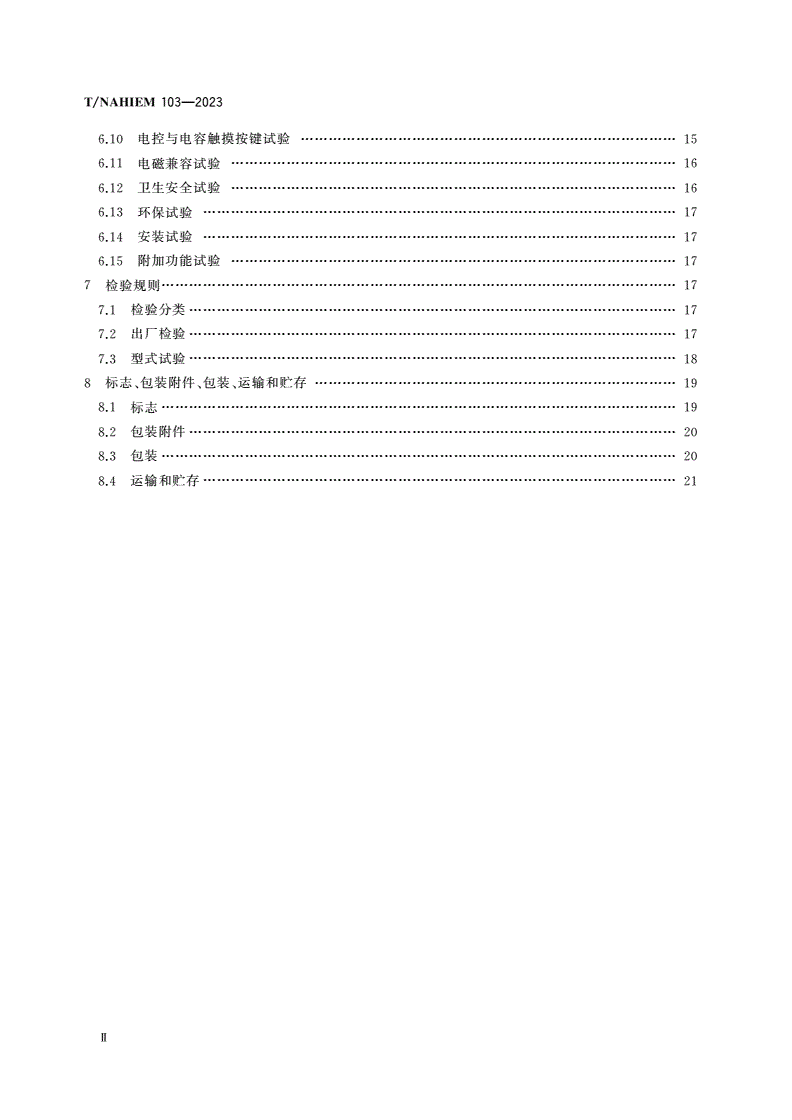

6.13环保试验......................................................................17

6.14安装试验......................................................................17

6.15附加功能试验..................................................................17

7检验规则...........................................................................17

7.1检验分类.......................................................................17

7.2出厂检验.......................................................................17

7.3型式试验.......................................................................18

8标志、包装、运输、贮存、清洗维护...................................................18

8.1标志...........................................................................19

8.2包装附件.......................................................................19

8.3包装...........................................................................20

8.4运输和贮存.....................................................................20

II

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由全国卫生产业企业管理协会净水产业分会、佛山市美的清湖净水设备有限公司、深圳安吉

尔饮水产业集团有限公司、沁园集团股份有限公司、艾欧史密斯（中国）热水器有限公司提出。

本文件由全国卫生产业企业管理协会归口。

本文件起草单位：康丽根水处理科技（上海）有限公司、宁波天怡环保科技有限公司、佛山市美的

清湖净水设备有限公司、深圳安吉尔饮水产业集团有限公司、广东领尚净水科技有限公司、上海梦地工

业自动控制系统股份有限公司、宁波克鲁尔智能科技有限公司、重庆市亚特蓝电器有限责任公司。

本文件主要起草人：杨克忠、茅吉峰、高亮、杨嘉莹、李旭梁、李懂利、易健、马雪、唐建星、黄

立、刘忠平、罗滨文、朱阿蕾

III

家用和类似用途速热式管线饮水机

1范围

本文件规定了家用和类似用途速热式管线饮水机（以下简称：饮水机）的术语和定义、分类及命名、

技术要求、试验方法、检验规则及标志、包装、运输和贮存。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T191包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分:接收质量限(AQL)检索的逐批检验抽样计划

GB/T4214.1家用和类似用途电器噪声测试方法通用要求

GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射

GB/T4343.2家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度

GB4706.1家用和类似用途电器的安全第1部分:通用要求

GB4706.13家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求

GB4706.19家用和类似用途电器的安全液体加热器的特殊要求

GB/T5296.2消费品使用说明第2部分:家用和类似用途电器

GB5749生活饮用水卫生标准

GB/T10220感官分析方法学总论

GB/T13868感官分析建立感官分析实验室的一般导则

GB/T15549感官分析方法学检测和识别气味方面评价员的入门和培训GB/T16288塑料制品

的标志

GB/T16291.1感官分析选拔、培训与管理评价员一般导则第1部分：优选评价员

GB/T16291.2感官分析选拔、培训和管理评价员一般导则第2部分：专家评价员

GB17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)

GB/T17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统

中产生的电压变化、电压波动和闪烁的限制

GB/T22090冷热饮水机

GB30978—2014饮水机能效限定值及能效等级

《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）

《涉及饮用水卫生安全产品生产企业卫生规范》

3定义与术语

GB/T22090界定的以及下列术语和定义适用于本文件。

1

3.1速热式管线饮水机instantheatingorcoolingpipelinewaterdispenser

一种通过管路提供净化水为原水并具有快速加热或制冷功能的饮水机。

3.2制热效率heatingefficiency

在规定的测试环境中，单独启动加热系统后，饮水机的水所吸收的热能与消耗的电能之间的比值。

3.3制冷效率coolingefficiency

在规定的测试环境中，单独启动制冷系统后，饮水机的水所释放的热能与消耗的电能之间的比值。

3.4待机耗电量standbypowerconsumption

在规定测试环境条件下，饮水机稳定工作后保持所有功能的电源接通，在不取水的情况下，所测得

饮水机24h的耗电量，单位为千瓦时每24小时(kW·h/24h)。

3.5异味peculiarsmell

通过人体感觉器官感知引起不愉快的气味或味道。

4分类与命名

4.1产品分类

4.1.1按安装方式

按安装方式分类：

a)壁挂式，以B表示；

b)台式，以T表示；

c)立式，以L表示；

d)橱下式,以C表示；

e)嵌入式，以Q表示。

4.1.2按加热方式

按加热方式分类：

f)流动式加热，以L表示；

g)沸腾式加热，以F表示；

h)其他加热，以E表示。

4.1.3按制冷方式

按制冷方式分类：

a)电子制冷，以D表示；

b)压缩机制冷，以Y表示。

4.2型号命名

4.2.1命名方式一

2

YXXX-XX

制冷功能代号

加热功能代号

安装方式代号

设计代号，企业自定

速热式管线饮水机

示例：Y23B-LD。Y表示速热式管线饮水机，23代表2023年设计的产品，B代表壁挂式，L代表流动式加热，D代

表电子制冷。

4.2.2命名方式二

按照卫生管理部门规定的命名方式命名。

5技术要求

5.1工作环境

饮水机在以下室内环境条件下应能正常工作。

a)环境温度：4℃～40℃。

b)环境相对湿度：≤90％（25℃时）。

c)进水温度：5℃～38℃。

d)进水压力：按标称值。

e)电压、频率：按标称值。

f)使用环境的空气中无易燃、易爆、腐蚀性气体和导电尘埃。无剧烈震动，无明显异味源等。

g)海拔高度对应最高加热温度设定值参考：

1）海拔0~1500m，建议设定值≤95℃

2）海拔＞1500m～2000m，建议设定值≤93℃；

3）海拔2001m～3000m，建议设定值≤92℃；

4）海拔3001m～3500m，建议设定值≤91℃；

5）海拔3501m～4000m，建议设定值≤90℃；

6）海拔＞4001m,建议设定值≤88℃。

5.2外观要求

5.2.1饮水机外观应清洁、整齐、无锈蚀。

5.2.2装饰性表面应平整光洁。涂层表面应平整光亮，颜色均匀一致，涂层牢固；电镀件的装饰镀层

应光洁细密、色泽均匀，不应有斑点、锈点、针孔、气泡或者镀层剥落等缺陷。

5.2.3塑料件表面应平整光滑、色泽均匀、不应有裂痕、气泡、明显的缩痕和变形、不应有杂色、飞

边、披锋等缺陷。

3

5.2.4外观上应有铭牌、电气原理图、进水口、出水口等标志；标贴字迹清晰、位置正确、粘贴平整、

不应有皱边。

5.3结构要求

5.3.1总体要求

饮水机结构应满足以下要求：

a)管线布局合理，整齐；

b)维修方便便捷；

c)方向性元器件标识应清晰。

5.3.2承重要求

承受1倍额定负载重量后，挂架结构及其他部位不应损坏。

注：额定负载重量为饮水机整机装满水后的重量。

5.3.3溢水措施

饮水机应有防溢水措施，不允许有内溢水现象发生，当出现外溢水时，应不影响到饮水机的电气安

全。

5.3.4涉水容器及管路中非承压部分

饮水机的水路及水路连接部位不应有漏水现象。

5.3.5防冰堵能力

带制冷功能的饮水机，水路中不应出现冰堵。

5.3.6排气性能

饮水机在待机时除排气管外不得有水蒸气外漏。

5.3.7水路密封性能

饮水机的水路及水路连接部位不应有漏水现象。

5.3.8制冷系统密封性能

带压缩机制冷的饮水机，压缩机制冷系统应密封，任何部位制冷剂年泄漏量不大于0.5g。

5.4使用性能

5.4.1制热水性能

5.4.1.1热水出水温度

热水出水温度应不小于标称值且大于或等于94℃。

注：定量热水出水功能不适用。

5.4.1.2制热水能力

热水额定出水温度≥94℃时，热水出水流量应不小于标称值，且不小于20L/h。

4

5.4.1.3制热水流量

出水流量应不小于标称值，且不小于335mL/min。

5.4.2制温热水性能（适用具有温热水功能的饮水机）

5.4.2.1温热水出水温度

温热水挡设定温度应在说明书要求的范围内，且温热水出水温度应在其标称温度的±3℃范围内。

5.4.2.2温热水出水流量

温热水出水流量应不小于标称值，且不小于335mL/min。

5.4.3制冷水性能（适用具有冷水功能的饮水机）

5.4.3.1冷水出水温度

压缩机制冷式饮水机冷水出水温度应不高于9℃；电子制冷式饮水机冷水出水温度应不高于14℃。

5.4.3.2制冷水能力

饮水机制冷水能力应不小于标称值
