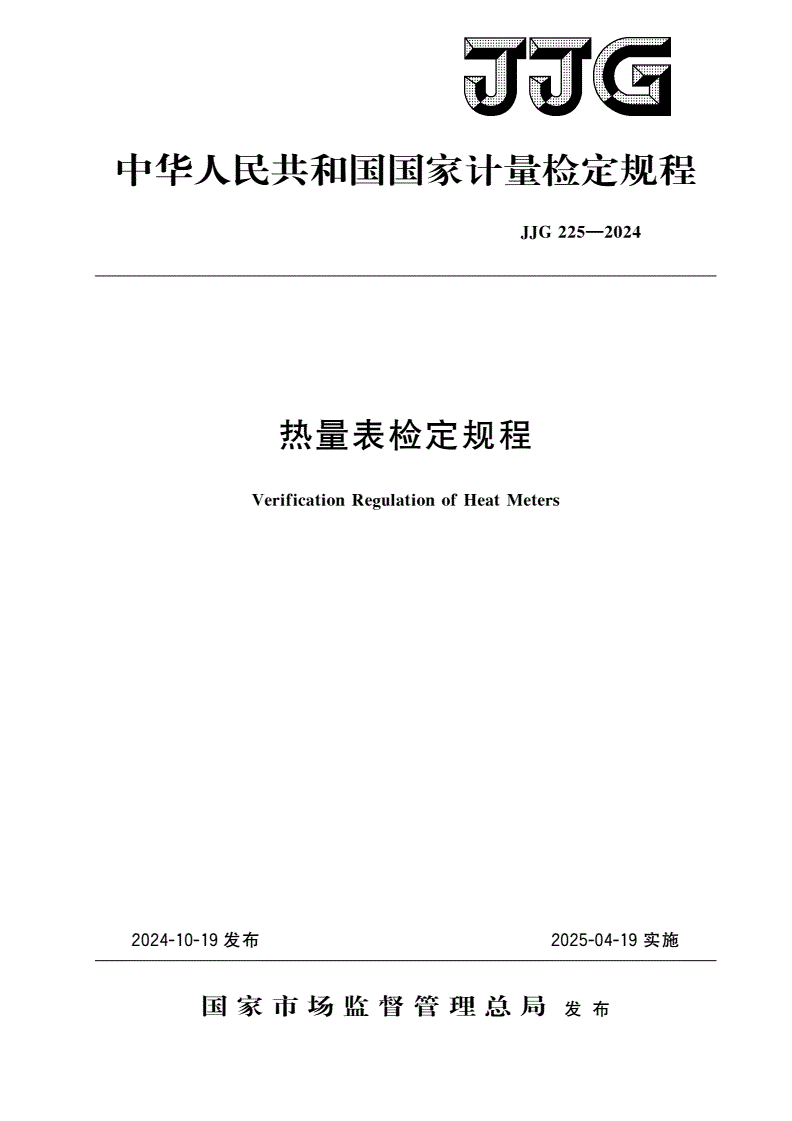

JJG 225-2024 热量表检定规程

中华人民共和国国家计量检定规程

JJG225—2024

热量表检定规程

VerificationRegulationofHeatMeters

2024-10-19发布2025-04-19实施

国家市场监督管理总局发布

JJG225—2024

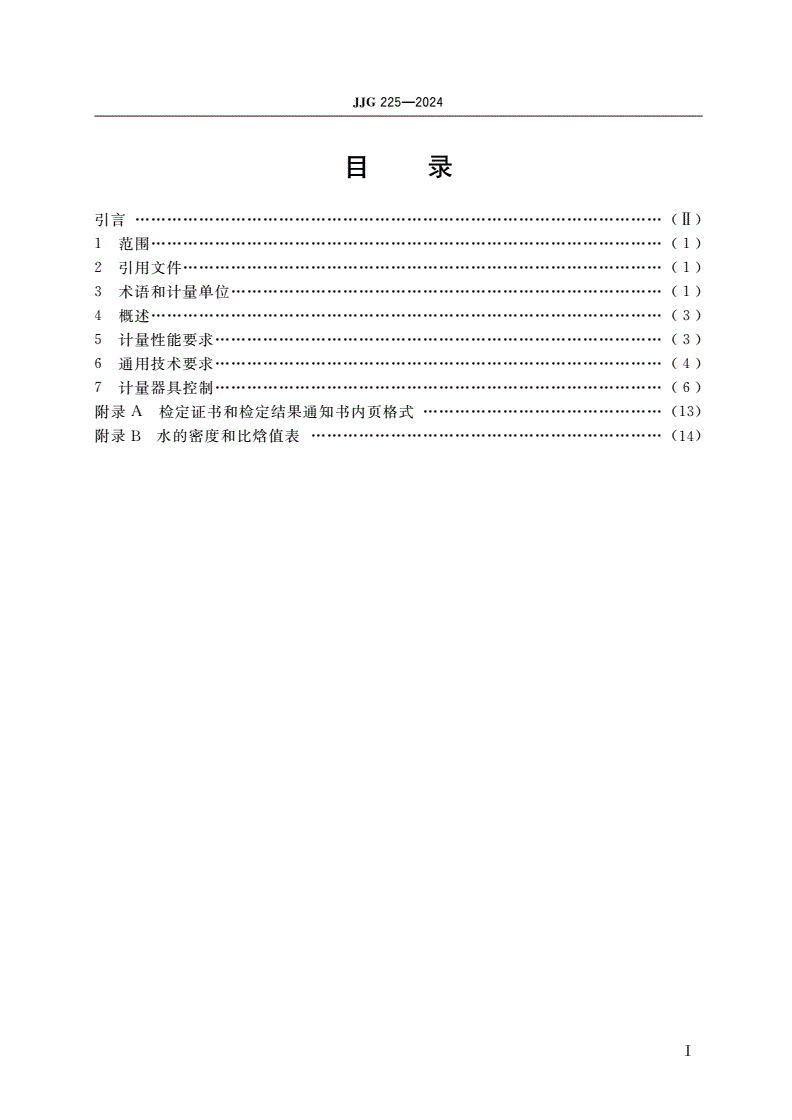

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

概述

4……………………(3)

计量性能要求

5…………(3)

通用技术要求

6…………(4)

计量器具控制

7…………(6)

附录检定证书和检定结果通知书内页格式

A………(13)

附录水的密度和比焓值表

B…………(14)

Ⅰ

JJG225—2024

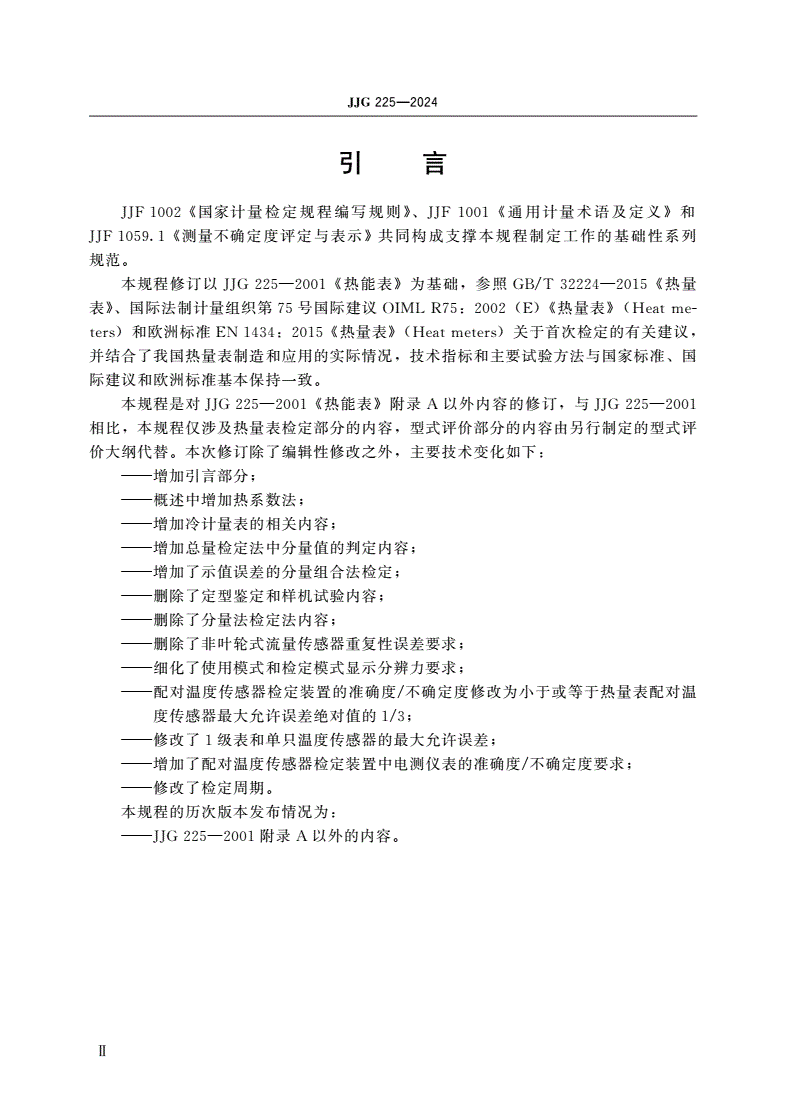

引言

国家计量检定规程编写规则通用计量术语及定义和

JJF1002《》、JJF1001《》

测量不确定度评定与表示共同构成支撑本规程制定工作的基础性系列

JJF1059.1《》

规范

。

本规程修订以热能表为基础参照热量

JJG225—2001《》,GB/T32224—2015《

表国际法制计量组织第号国际建议热量表

》、75OIMLR75:2002(E)《》(Heatme-

和欧洲标准热量表关于首次检定的有关建议

ters)EN1434:2015《》(Heatmeters),

并结合了我国热量表制造和应用的实际情况技术指标和主要试验方法与国家标准国

,、

际建议和欧洲标准基本保持一致

。

本规程是对热能表附录以外内容的修订与

JJG225—2001《》A,JJG225—2001

相比本规程仅涉及热量表检定部分的内容型式评价部分的内容由另行制定的型式评

,,

价大纲代替本次修订除了编辑性修改之外主要技术变化如下

。,:

增加引言部分

———;

概述中增加热系数法

———;

增加冷计量表的相关内容

———;

增加总量检定法中分量值的判定内容

———;

增加了示值误差的分量组合法检定

———;

删除了定型鉴定和样机试验内容

———;

删除了分量法检定法内容

———;

删除了非叶轮式流量传感器重复性误差要求

———;

细化了使用模式和检定模式显示分辨力要求

———;

配对温度传感器检定装置的准确度不确定度修改为小于或等于热量表配对温

———/

度传感器最大允许误差绝对值的

1/3;

修改了级表和单只温度传感器的最大允许误差

———1;

增加了配对温度传感器检定装置中电测仪表的准确度不确定度要求

———/;

修改了检定周期

———。

本规程的历次版本发布情况为

:

附录以外的内容

———JJG225—2001A。

Ⅱ

JJG225—2024

热量表检定规程

1范围

本规程适用于以水为介质的公称通径简称口径不大于的热量表的首次

()400mm

检定和后续检定

。

2引用文件

本规程引用下列文件

:

流量计量名词术语及定义

JJF1004—2004

凡是注日期的引用文件仅注日期的版本适用于规程凡是不注日期的引用文件

,;,

其最新版本包括所有的修改单适用于本规程

()。

3术语和计量单位

术语

3.1

界定的以及下列术语和定义适用于本规程

JJF1004—2004。

热量表

3.1.1heatmeter

测量显示介质流经热交换系统释放或吸收热量的仪表

、。

注:

可分为热计量表、冷计量表和冷热计量表。

1

热计量表是测量、显示介质流经热交换系统释放热量的热量表。

2

冷计量表是测量、显示介质流经热交换系统吸收热量的热量表,介质温度为

3

(),温差不大于。

2~30℃320K

冷热计量表是测量、显示介质流经热交换系统释放或吸收热量,并将释放或吸

4

收的热量分别显示、存储的热量表。

整体式热量表

3.1.2completeinstrument

由流量传感器计算器配对温度传感器等部件组成不可拆分须整体安装使用

、、,,

的热量表

。

组合式热量表

3.1.3combinedinstrument

由流量传感器计算器配对温度传感器等部件组成可组合安装使用的热量表

、、,。

流量传感器

3.1.4flowsensor

安装在热交换系统中采集并发送介质流量数据的部件

,。

温度传感器

3.1.5temperaturesensor

安装在热交换系统进出口处采集并发送介质温度数据的部件

、,。

配对温度传感器

3.1.6temperaturesensorpair

计量特性一致或相近成对使用的温度传感器

,。

1

JJG225—2024

计算器

3.1.7calculator

接收来自流量传感器和配对温度传感器的数据信号进行热量计算存储和显示热

,、

交换系统交换热量值的部件

。

温度范围上限

3.1.8upperlimitofthetemperaturerange

θ

max

在满足热量表不超过最大允许误差的条件下载热液体流经热量表的最高温度

,。

温度范围下限

3.1.9lowerlimitofthetemperaturerange

θ

min

在满足热量表不超过最大允许误差的条件下载热液体流经热量表的最低温度

,。

温差

3.1.10temperaturedifference

θ

Δ

热交换系统进口和出口处载热液体温度差值的绝对值

。

温差上限

3.1.11upperlimitofthetemperaturedifference

θ

Δmax

在热功率上限范围内且热量表不超过最大允许误差的条件下温差的最大值

,,。

温差下限

3.1.12lowerlimitofthetemperaturedifference

θ

Δmin

在满足热量表不超过最大允许误差的条件下温差的最小值

,。

最大允许工作压力

3.1.13maximumadmissibleworkingpressure

在温度范围上限持续工作时热量表所能承受的最大工作压力

,。

常用流量

3.1.14permanentflowrate

q

p

在满足热量表不超过最大允许误差的条件下热量表连续运行时的上限流量

,。

流量上限

3.1.15upperlimitoftheflowrate

qs

短时间小于每天每年内热量表不超出最大允许误差的条件下达

(1h,200h),

到的最大流量

。

流量下限

3.1.16lowerlimitoftheflowrate

qi

在满足热量表不超过最大允许误差的条件下载热液体流经热量表时的最小流量

,。

总量检定

3.1.17completeverification

将热量表作为整体直接测量热量值并同时测量流量温度及温差的检定方法

,、。

分量组合检定

3.1.18combinedverification

将热量表的流量传感器单独检定对温度传感器与计算器组合的温度温差及热量

,、

值进行测量的检定方法

。

热系数kk

3.1.19-factor

液体在一定温度和压力下能量转换特性的系数

。

2

JJG225—2024

计量单位

3.2

热量瓦时或焦符号或或其十进位制倍数

a):,:W·hJ;;

温度摄氏度符号

b):,:℃;

温差开或摄氏度符号或

c):,:K℃;

累积流量立方米符号3

d):,:m。

4概述

工作原理

4.1

热量表计量的热量值由流经热量表中介质的质量和其流经热交换系统的进水口和出

水口的温度差对应的焓差经过计算得到流量传感器给出载热液体的体积或质量

。(),

配对温度传感器给出温度及温差值计算器将输入的流量和温度信号经过计算得到并显

,

示载热液体在热交换系统释放或吸收的热量值

。

热量表结构类型

4.2

热量表按结构类型一般可分为整体式热量表和组合式热量表

。

计算公式

4.3

热量表的测量可以采用焓差法和热系数法

4.3.1。

焓差法热量的计算见公式

4.3.2(1):

t

Qmht

=q()

0·Δ·d1

式中

:∫

Q释放或吸收的热量值

———();

流经热量表中载热液体的质量流量

qm———;

h热交换系统中进水口温度或出水口与出水口温度或进水口对应的

Δ———()()

载热液体的比焓值差水的比焓值和密度表见附录

,B;

t时间

———。

热系数法热量的计算见公式

4.3.3(2):

V

1

Q=kθV

V()

0·Δ·d2

式中

:∫

V流经热量表中载热液体的体积

———;

θ热交换系统中进水口温度与出水口温度的温差

Δ———;

k热系数

———。

注:热系数计算见:()附录。

OIMLR752002EA

5计量性能要求

准确度等级和最大允许误差

5.1

各准确度等级热量表的示值误差应在其最大允许误差范围内各等级热量表热

5.1.1。

3

JJG225—2024

量值最大允许误差应符合表的规定

1。

表1热量表准确度等级和热量值的最大允许误差

准确度等级热量值

θq

级Δminp

1±2+4θ+0.01q%

Δ

θq

级Δminp

2±3+4θ+0.02q%

Δ

θq

级Δminp

3±4+4θ+0.05q%

Δ

注:q为实测时的标准流量。

各准确度等级热量表组件的示值误差应在其最大允许误差范围内各等级热量

5.1.2。

表组件的最大允许误差应符合表的规定

2。

表2热量表各组件的最大允许误差

最大允许误差

准确度等级

流量传感器温度传感器计算器

q

级p但不超过

,

1±1+0.01q%±5%配对温度传感器温差

的最大允许误差

:

qθθ

级p但不超过ΔminΔmin

2±2+0.02q%,±5%±0.5+3θ%±0.5+θ%

ΔΔ

单支温度传感器温度

最大允许误差

q:±2℃

级p但不超过

3±3+0.05q%,±5%

分量组合检定中配对温度传感器和计算器组合温差的最大允许误差见公式

5.1.3(3):

θθ

±(0.04×Δmin+0.01×Δ)(3)

热计量表的温差下限θ应不大于冷计量表的温差下限θ应不大于

5.2Δmin3K,Δmin2K。

6通用技术要求

外观标识与封印

6.1、

外壳应色泽均匀无裂纹无毛刺无起皮现象壳体上应用箭头标出载热液

6.1.1,、、,

体的流动方向热量表凡与液体接触的部件应无腐蚀现象

。。

热量表的显著区域应预留有计量器具型式批准标志和编号的标注位置热量表

6.1.2。

的铭牌明显部位应永久标注计量器具标识标识必须清晰可辨牢固可靠至少应包括

,、。

以下信息

:

4

JJG225—2024

名称规格型号公称通径编号制造年月

a)、、、、;

制造商的名称或商标

b);

准确度等级

c);

环境类别

d);

常用流量

e);

流量温度温差的测量范围

f)、、;

最大允许工作压力

g);

安装位置和方向

h);

配对温度传感器区分标识

i);

永久性明显的流向标识

j)、;

外壳防护等级

k);

电源参数

l)。

新制造的热量表应具有出厂合格证及使用说明书使用中和修理后的热量表应

6.1.3,

具有本周期内检定的合格证书

。

影响计量性能的可拆部件应有可靠且有效的封印通过通信接口修改影响测量

6.1.4,

结果的参数时应有电子封印或通过密码修改参数

,。

固定安装在表体内的配对温度传感器应能取出检定引出线长度不小于

6.1.5,1.5m。

显示要求

6.1.6

应能显示热量流量累积流量载热液体进水口温度出水口温度和温差

6.1.6.1、、、、。

显示单位应标在不宜混淆的地方

。

使用模式及检定模式分辨力要求

6.1.6.2

热量表使用模式及检定模式分辨力最低要求见表

3。

表3热量表使用模式及检定模式分辨力最低要求

公称通径DN15~DN32~DN50~DN125~DN300~

DN25DN40DN100DN250DN400

热量

/(kW·h)1—————————
