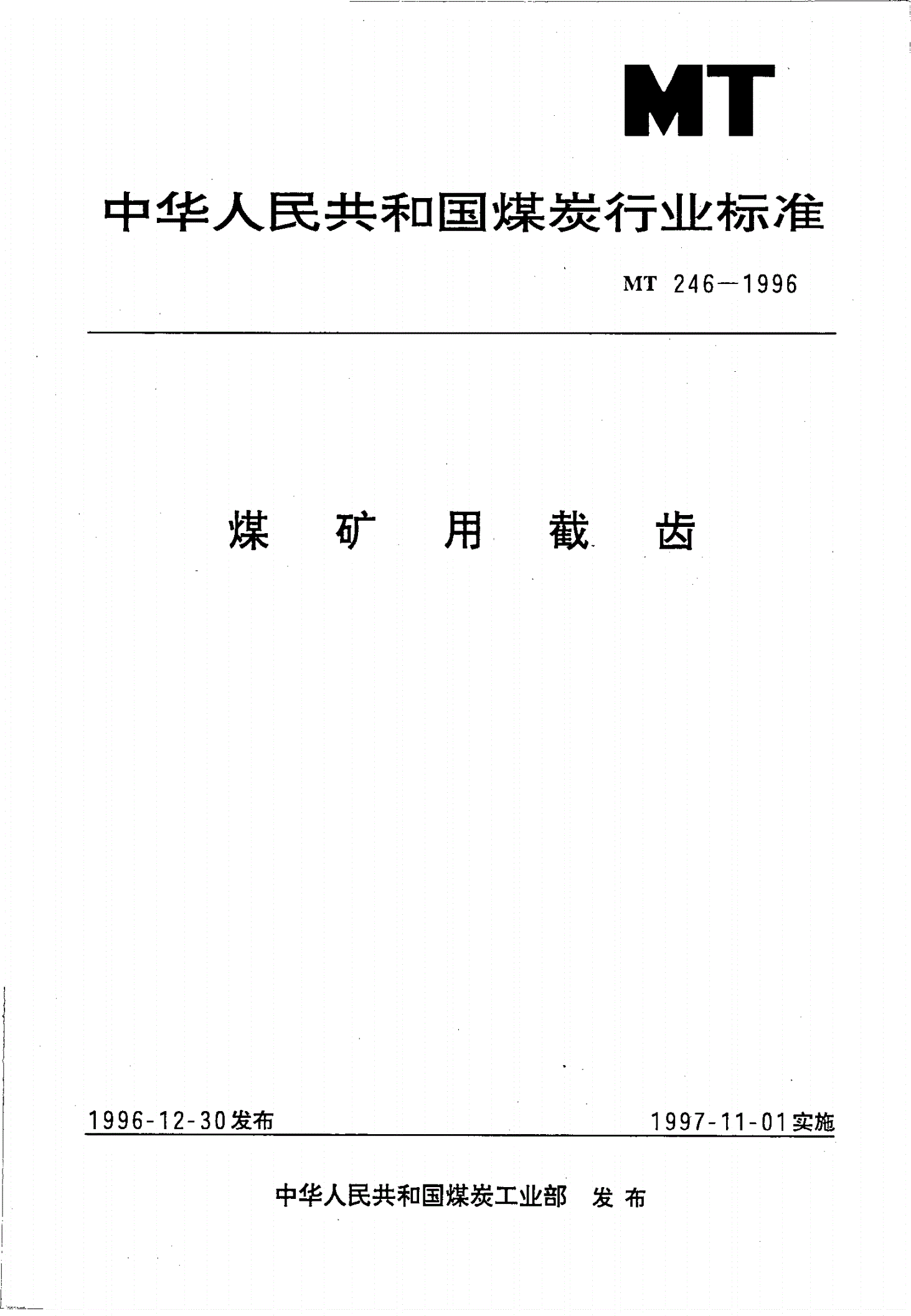

MT 246-1996 煤矿用截齿

MT246一1996

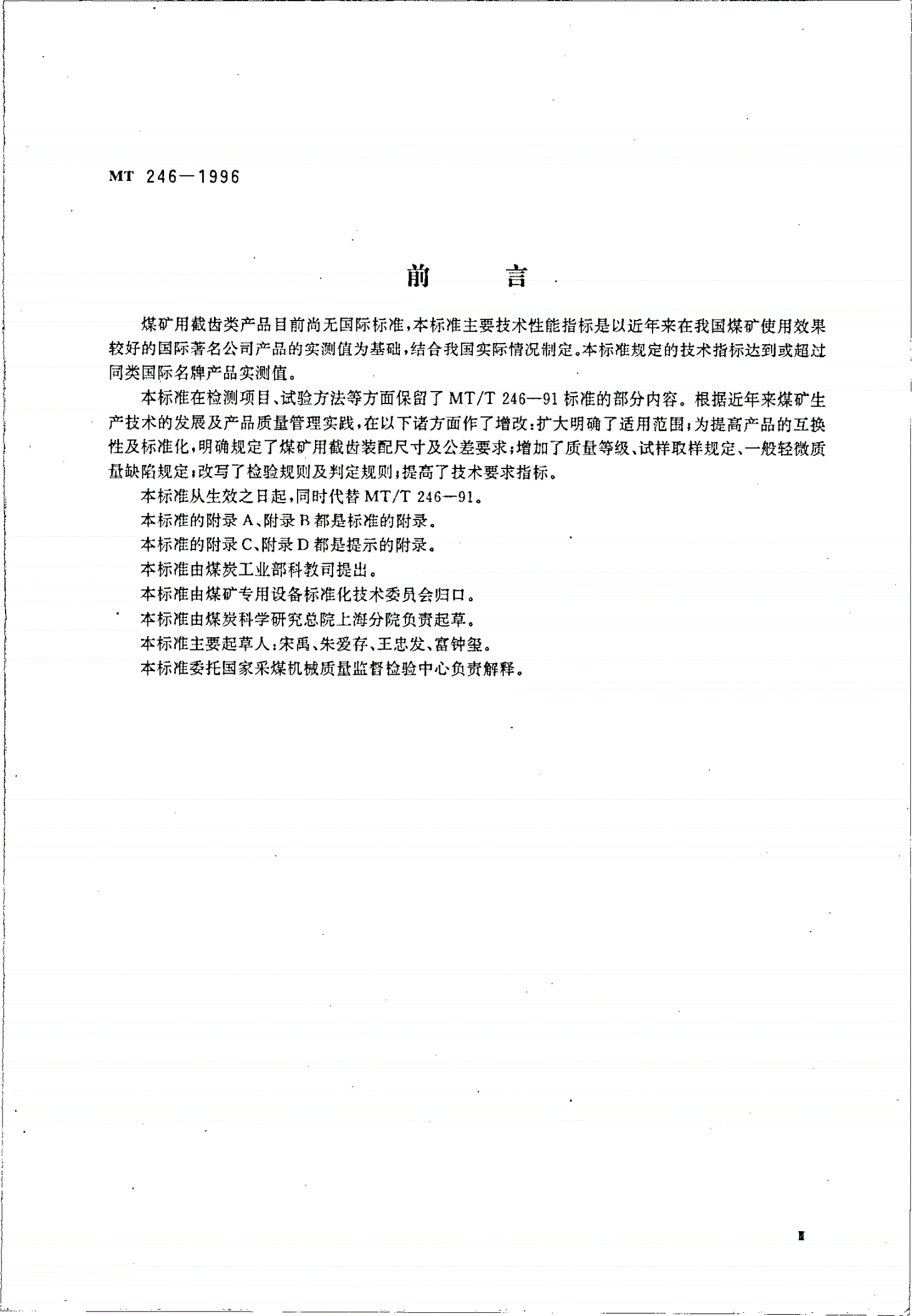

前言

煤矿用截齿类产品目前尚无国际标准，本标准主要技术性能指标是以近年来在我国煤矿使用效果

较好的国际著名公司产品的实测值为基础，结合我国实际情况制定。本标准规定的技术指标达到或超过

同类国际名牌产品实测值。

本标准在检测项目、试验方法等方面保留了MT/T246-91标准的部分内容。根据近年来煤矿生

产技术的发展及产品质量管理实践，在以下诸方面作了增改:扩大明确了适用范围;为提高产品的互换

性及标准化，明确规定了煤矿用截齿装配尺寸及公差要求;增加了质量等级、试样取样规定、一般轻微质

量缺陷规定;改写了检验规则及判定规则;提高了技术要求指标。

本标准从生效之日起，同时代替MT/T246-91,

本标准的附录A、附录B都是标准的附录。

本标准的附录C、附录D都是提示的附录。

本标准由煤炭工业部科教司提出。

本标准由煤矿专用设备标准化技术委员会归口。

本标准由煤炭科学研究总院上海分院负责起草。

本标准主要起草人:宋禹、朱爱存、王忠发、富钟玺。

本标准委托国家采煤机械质量监督检验中心负责解释。

中华人民共和国煤炭行业标准MT246一1996

代替MT/T246-91

煤矿用截齿

1范围

本标准规定了煤矿用截齿的产品分类与基本尺寸、技术要求、试验方法、检验规则和标志、包装、运

输、贮存。

本标准适用于煤矿采煤机、掘进机使用的截齿及刨煤机插装齿。用于截割煤、夹歼煤及普氏硬度系

数S不大于6的软岩。凡与本标准类型相同的产品均可参照本标准执行。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB91-86开口销

GB/T229-94金属夏比缺口试验方法

GB/T230-91金属洛氏硬度试验方法

GB/T894.1-86轴用弹性挡圈A型

GB/T1214-85游标卡尺

GB/T2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查).

GB/T3077-88合金结构钢技术条件

GB/T3177-82光滑工件尺寸的检验

GB/T12361-90钢质模锻件通用技术条件

YB849-75硬质合金牌号

3产品分类与墓本尺寸

3.1煤矿用截齿:

按几何形状分类可以分为镐形截齿和刀形截齿。其产品型式、基本尺寸和型号编制方法如下

3.2产品型式与基本尺寸:

煤矿用截齿的产品型式、基本尺寸和极限偏差应符合图1、图2和表1、表2的规定。

中华人民共和国煤炭工业部1996一12一30批准1997一11一01实施

MT246一1996

\

1103\`

1一I

1一I

图1

表1刀形截齿基本尺寸及公差们Im

A(c12)B(c14)C(jsl6)LE(js13)HD(H13)

基本极限某本极限基本极限一基本基本极限基本基本极限

尺寸偏差尺寸偏差尺寸偏差尺寸尺寸偏差尺寸尺寸偏差

一0.120一0.110+0.220

362165士0.95013259十n.夕an8

一0.370一0.6300

一0.120一0.110

402575士0.95014028士0.1656

一0.370一0.630

一0.130一0.110

5030100士1.10020259士0.23015.5

一0.380一0.630

注:加工面未注尺寸公差按m级制造，非加工面未注尺寸公差按。级制造

33

MT246一1996

图2镐形截齿

表2镐形截齿基本尺寸及公差们InI

D(clllD;(cll)DxC(j.16)LE(js13)E,(hl3)H

基本极限墓本极限基本基本极限基本基本极限基本极限基本

尺寸偏差尺寸偏差尺寸尺寸偏差尺寸尺寸偏差尺寸偏差尺寸

一0.110

251960士0.95011047士0.1956

一0.240

一0.110一0.120

30382780士0.95015572士0.2303515-一00398

一0.240-0.280

一0.110

302680+0.950152655+0.23027.5

-0.240{一-

-0.120

3530102+1.10019682.5士0.270275

一0.280

注:

1当镐形截齿的齿柄与齿座间装有衬套时，D,D,的公差取bll

2加工面未注尺寸公差按m级制造，非加工面未注尺寸公差按c级制造

MT246一1996

3.3图1、图2和表1、表2中未给出的结构尺寸由设计者确定

3.4型号编制方法:

工口口口/口x口口

补充特征代号或修改序号

齿柄宽度x厚度(或齿柄直径)

一齿头长

!c一管状弹性挡圈

一K一开口销

固定方式IQ一轴用弹性挡圈

}T-弹性卡销

}X一刚性柱销

D一刀形截齿

G-镐形截齿

煤矿用截齿

3.5型号示例:

例1:JGQ60/25表示是镐形截齿，齿头长度为60mm，齿柄直径025mm，固定方式为轴用弹性挡

圈。

例2:JDX75/40X25表示是刀形截齿，齿头长75mm，齿柄宽40mm，齿柄厚25mm,固定方式为刚

性柱销。

技术要求

41煤矿用截齿应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。

42.设计、制造新型截齿应优先选用本标准附录A中所规定的齿柄尺寸。

43.

煤矿用截齿的基本尺寸和极限偏差应符合本标准3.2的规定。基本尺寸与表1、表2不同的截齿

其相应结构的尺寸公差应符合表1、表2的规定。

4.4图1中齿柄两侧面II:相对齿体对称平面n-n的垂直度最大偏差为。.25mm，其加工宽度b与

齿柄厚度B的比值应不小于。.7e

4.5煤矿用截齿齿体应采用合金结构钢，应具有良好的锻造性能，其化学成分和机械性能应符合

GB/T3077的规定。

4.6煤矿用截齿所用硬质合金推荐采用YG11C型，YG13C型或性能相近的其他型号，其性能和结构

组织应符合YB849的规定。

车7.煤矿用截齿齿体热处理后硬度、冲击韧性值应符合表3的规定。

本UO煤矿用截齿齿体与硬质合金钎焊缝的抗剪强度应符合表3的规定。

︸

4.UJ焊缝内焊料充满度不小于8000,焊缝区及焊料与母材结合面均不得有裂纹，硬质合金不得有龟

裂o

4.10煤矿用截齿体表面应光洁平整，不得有肉眼可见的裂纹，折叠、凹痕等缺陷。锻件质量应符合

GB/T12361的规定。

4.11凡机加工表面粗糙度Ra不大于12.5}cm

4.12煤矿用截齿成品表面应采取防锈措施。

MT246一1996

表3

等级A(合格)B(优质)

齿体硬度齿头)40妻44

HRC齿柄孙38

齿体冲击韧性.-P-,要49李60

钎焊缝抗剪强度r,MP.)180异230

注:特殊用途经用户与制造厂协商，齿头硬度超过HRC48，冲击韧性不得低于40J/cm';冲击韧性超过

85J/cm',齿头硬度不得低于HRC35

5试验方法

5.1基本尺寸及外观质量检验

采用符合GB/T1214的游标卡尺按GB/T3177的要求进行检验其结果应符合本标准4.3,4.4,

4.10和4.11的规定。

5.2硬度试验

按GB/T230规定方法进行，按图3规定部位取样。出厂检验也可在相同部位表面试验。其结果应

符合表3规定。

5.3冲击韧性试验

5.3.1试样及其制备

利用电火花线切割机床在齿体上切割金属夏比冲击试样，试样应符合GB/T229的要求，试样中心

缺口应位于齿头齿柄分界线上，距齿柄前后面不小于10mm区域内，齿头方向允许小于5mm的位置

偏差，见图3,

囚

柱

、

砚
