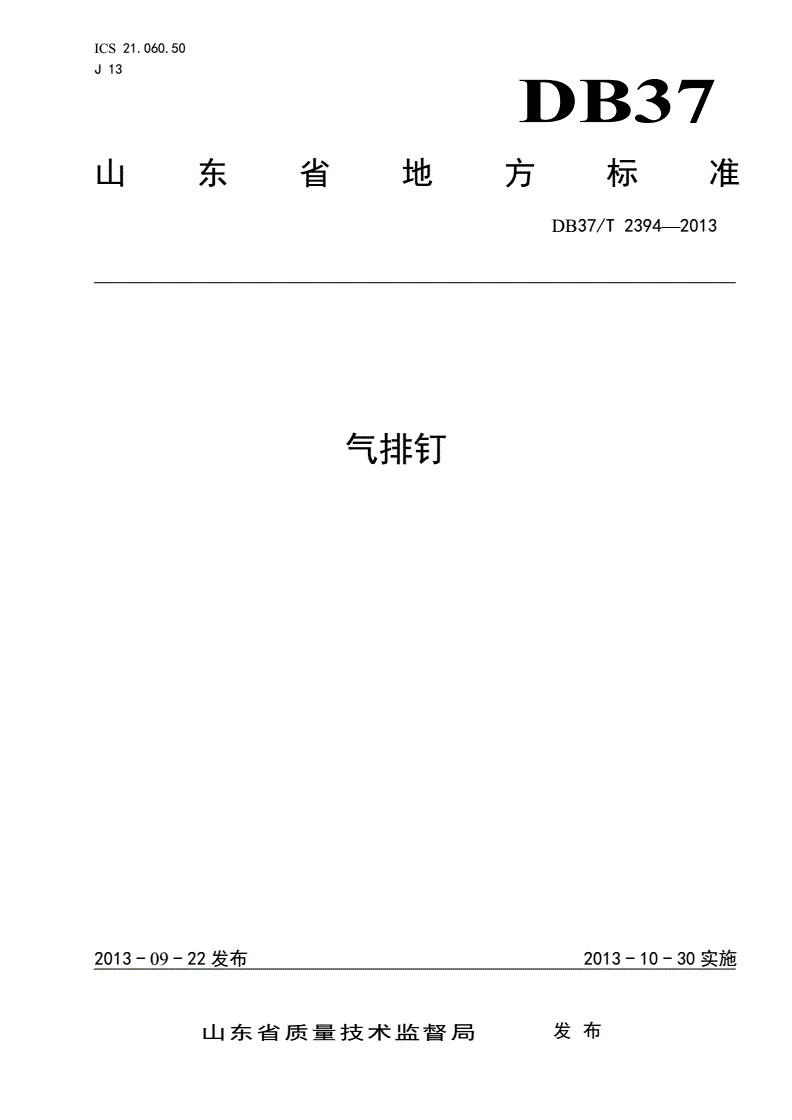

DB37/T 2394-2013 气排钉

ICS21.060.50

J13

DB37

山东省地方标准

DB37/T2394—2013

气排钉

2013-09-22发布2013-10-30实施

山东省质量技术监督局发布

DB37/T2394—2013

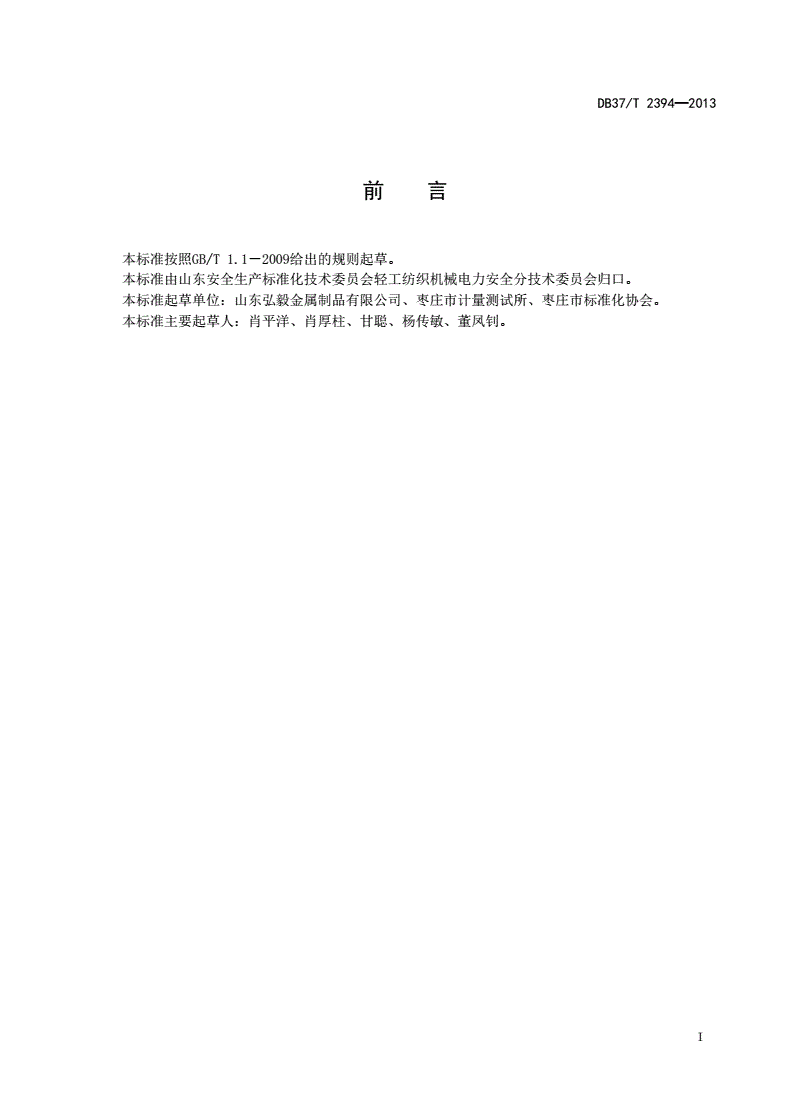

前言

本标准按照GB/T1.1－2009给出的规则起草。

本标准由山东安全生产标准化技术委员会轻工纺织机械电力安全分技术委员会归口。

本标准起草单位：山东弘毅金属制品有限公司、枣庄市计量测试所、枣庄市标准化协会。

本标准主要起草人：肖平洋、肖厚柱、甘聪、杨传敏、董凤钊。

I

DB37/T2394—2013

气排钉

1范围

本标准规定了气排钉的分类、标记、要求、试验方法、检验规则、标志、包装、运输与贮存。

本标准适用于一般用途低碳钢丝生产的气排钉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

YB/T5056钢钉检验、包装、标志、质量证明书及贮运的一般规定

YB/T5294－2009一般用途低碳钢丝

3分类、标记

3.1分类

3.1.1按结构特征分为T型气排钉，U型气排钉(又称码钉），P型气排钉（又称蚊钉）。

3.1.2T型气排钉：钉杆为矩形，有钉帽，以使用丝径线规号作为T型气排钉的组别代号，以钉长作

为T型气排钉的规格。如图1所示。

说明：

a——钉杆宽；

B——钉帽宽；

b——钉杆厚；

H——钉长；

1

DB37/T2394—2013

h——钉帽厚；

L——钉排长度；

β——钉尖角度。

图1

3.1.3U型气排钉：以使用丝径线规号作为U型气排钉的组别代号，以肩内宽和钉长作为U型气排钉

的规格。如图2所示。

说明：

a——钉杆宽；

B——钉肩内宽；

b——钉杆厚；

H——钉长；

L——钉排长度；

β——钉尖角度。

图2

3.1.4P型气排钉：钉杆为圆形，无钉帽，以使用丝径线规号作为P型气排钉的组别代号，以钉长作

为P型气排钉的规格。如图3所示。

2

DB37/T2394—2013

说明：

d——钉直径；

H——钉长；

L——钉排长度；

β——钉尖角度。

图3

3.2标记

3.2.1T型气排钉标记示例：

T1830
