GB/T 11102-2008 地质勘探工具用硬质合金制品

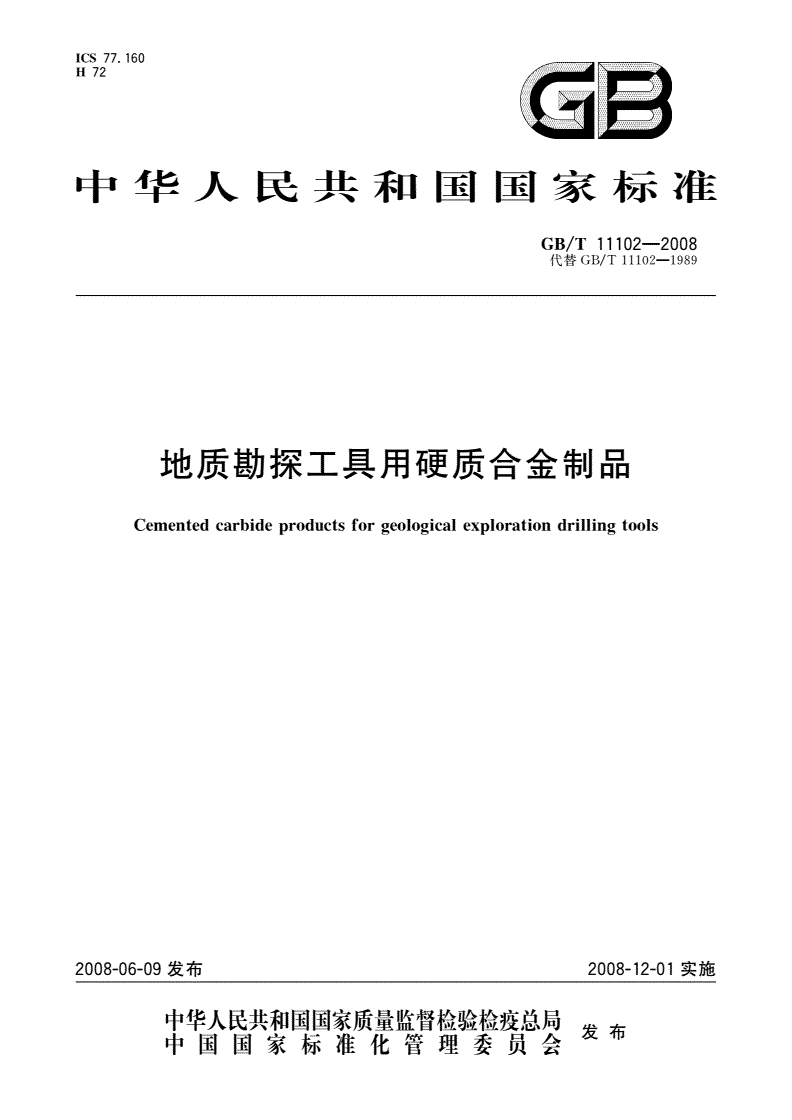

ICS77.160

中华人民共和国国家标准

GB/T11102—2008

代替GB/T11102—1989

地质勘探工具用硬质合金制品

Cementedcarbideproductsforgeologicalexplorationdrillingtools

2008-06-09发布2008-12-01实施

发布

GB/T11102—2008

-1.Z-—1—

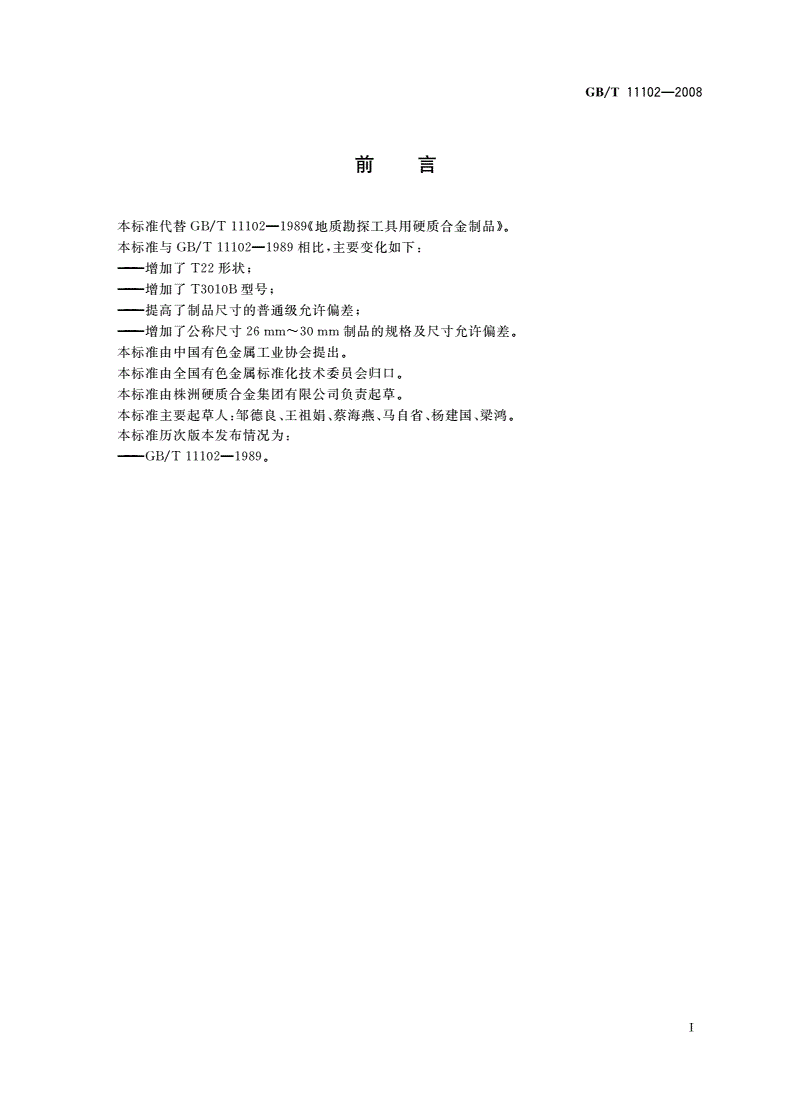

刖弓

本标准代替GB/T111O2-198M地质勘探工具用硬质合金制品》。

本标准与GB/T11102—1989相比，主要变化如下：

——增加了T22形状；

——增加了T3010B型号；

——提高了制品尺寸的普通级允许偏差；

增加了公称尺寸26mm〜30mm制品的规格及尺寸允许偏差。

本标准由中国有色金属工业协会提出”

本标准由全国有色金属标准化技术委员会归口。

本标准由株洲硬质合金集团有限公司负责起草。

本标准主要起草人:邹德良、王祖娟、蔡海燕、马自省、杨建国、梁鸿。

本标准历次版本发布情况为：

——GB/T11102—1989O

T

GB/T11102—2008

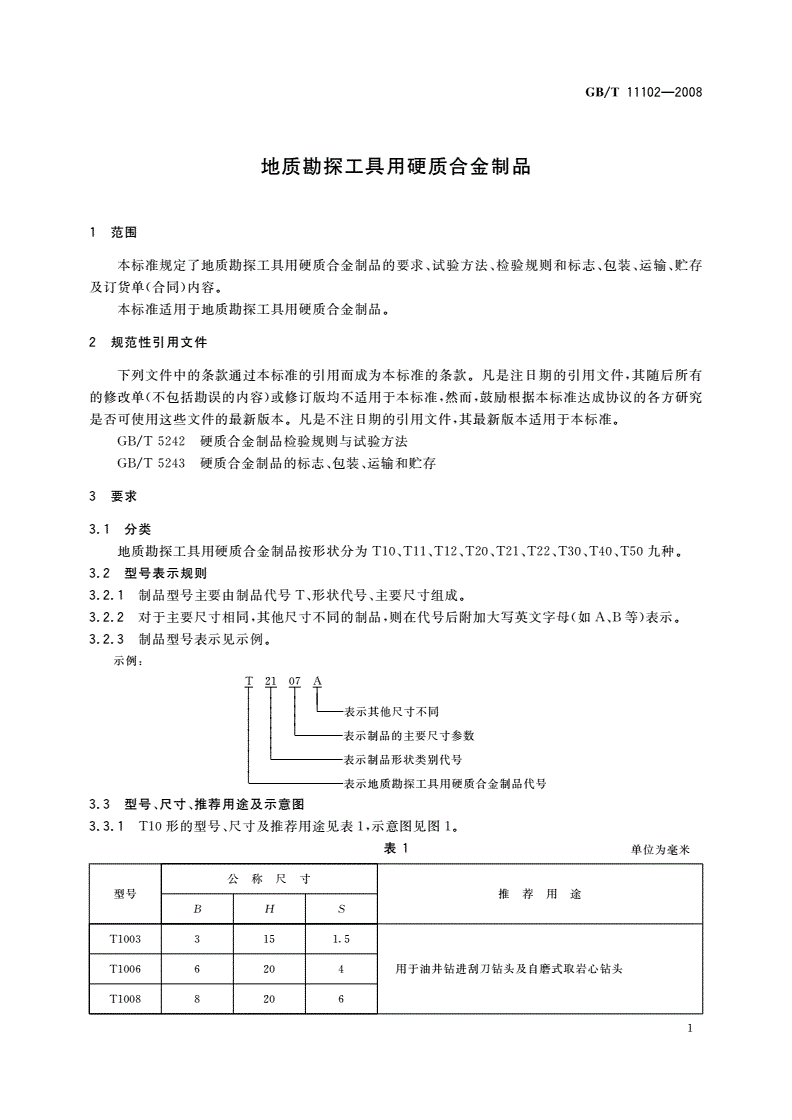

地质勘探工具用硬质合金制品

1范围

本标准规定了地质勘探工具用硬质合金制品的要求、试验方法、检验规则和标志、包装、运输、贮存

及订货单（合同）内容。

本标准适用于地质勘探工具用硬质合金制品。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T5242硬质合金制品检验规则与试验方法

GB/T5243硬质合金制品的标志、包装、运输和贮存

3要求

3.1分类

地质勘探工具用硬质合金制品按形状分为T10、Tll、T12、T20、T21、T22、T30、T40、T50九种。

3.2型号表示规则

3.2.1制品型号主耍由制品代号T、形状代号、主耍尺寸组成。

3.2.2对于主要尺寸相同，其他尺寸不同的制品，则在代号后附加大写英文字母（如A、B等）表示。

3.2.3制品型号表示见示例。

示例:

T2107A

表示其他尺寸不同

表示制品的主要尺寸参数

表示制品形状类别代号

表示地质勘探工具用硬质合金制品代号

3.3型号、尺寸、推荐用途及示意图

3.3.1T10形的型号、尺寸及推荐用途见表1,示意图见图1。

表1单位为毫米

公称尺寸

型号推荐用途

BHS

T10033151.5

T10066204用于油井钻进刮刀钻头及自磨式取岩心钻头

T10088206

1

GB/T11102—2008

图1

3.3.2Til形的型号、尺寸及推荐用途见表2,示意图见图2。

表2单位为毫米

公称尺寸

型号推荐用途

HS

T11O88.53

用于钻进中软地层取岩心钻头

T1112124

图2

3.3.3T12形的型号、尺寸及推荐用途见表3,示意图见图3。

表3单位为毫米

公称尺寸

型号推荐用途

HLS

T12088.517.53
