GB/T 16849-1997 光纤放大器总规范

GB/'r16849一1997

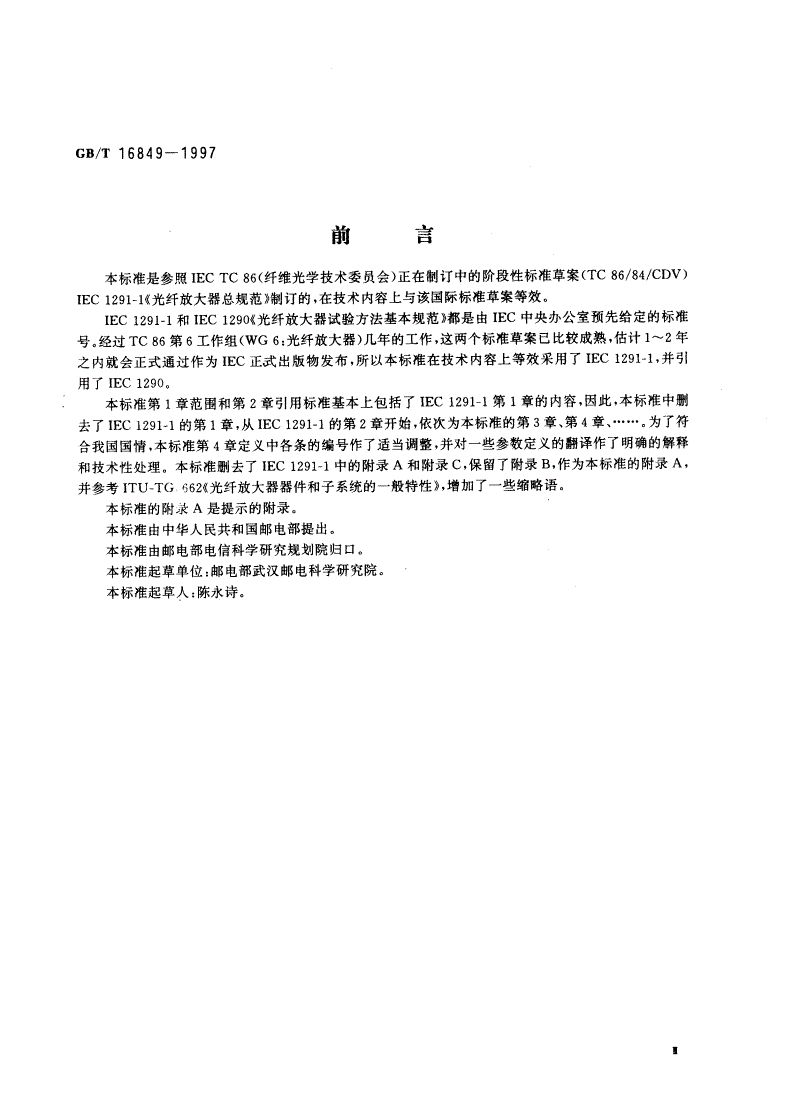

前言

本标准是参照IECTC86(纤维光学技术委员会)正在制订中的阶段性标准草案(TC86/84/CDV)

IEC1291-1光《纤放大器总规范》制订的，在技术内容上与该国际标准草案等效。

IEC1291-1和IEC1290光《纤放大器试验方法基本规范》都是由IEC中央办公室预先给定的标准

号。经过TC86第6工作组(WG6:光纤放大器)几年的工作，这两个标准草案已比较成熟，估计1-2年

之内就会正式通过作为IEC正式出版物发布，所以本标准在技术内容上等效采用了IEC1291-1，并引

用了IEC12900

本标准第1章范围和第2章引用标准基本上包括了IEC1291-i第1章的内容，因此，本标准中删

去了IEC1291-1的第1章，从IEC1291-1的第2章开始，依次为本标准的第3章、第4章、·“。一。为了符

合我国国情，本标准第4章定义中各条的编号作了适当调整，并对一些参数定义的翻译作了明确的解释

和技术性处理。本标准删去了IEC1291-1中的附录A和附录C，保留了附录B，作为本标准的附录A,

井参考ITU-TG.662光《纤放大器器件和子系统的一般特性》，增加了一些缩略语。

本标准的附录A是提示的附录。

本标准由中华人民共和国邮电部提出。

本标准由邮电部电信科学研究规划院归口。

本标准起草单位:邮电部武汉邮电科学研究院。

本标准起草人:陈永诗。

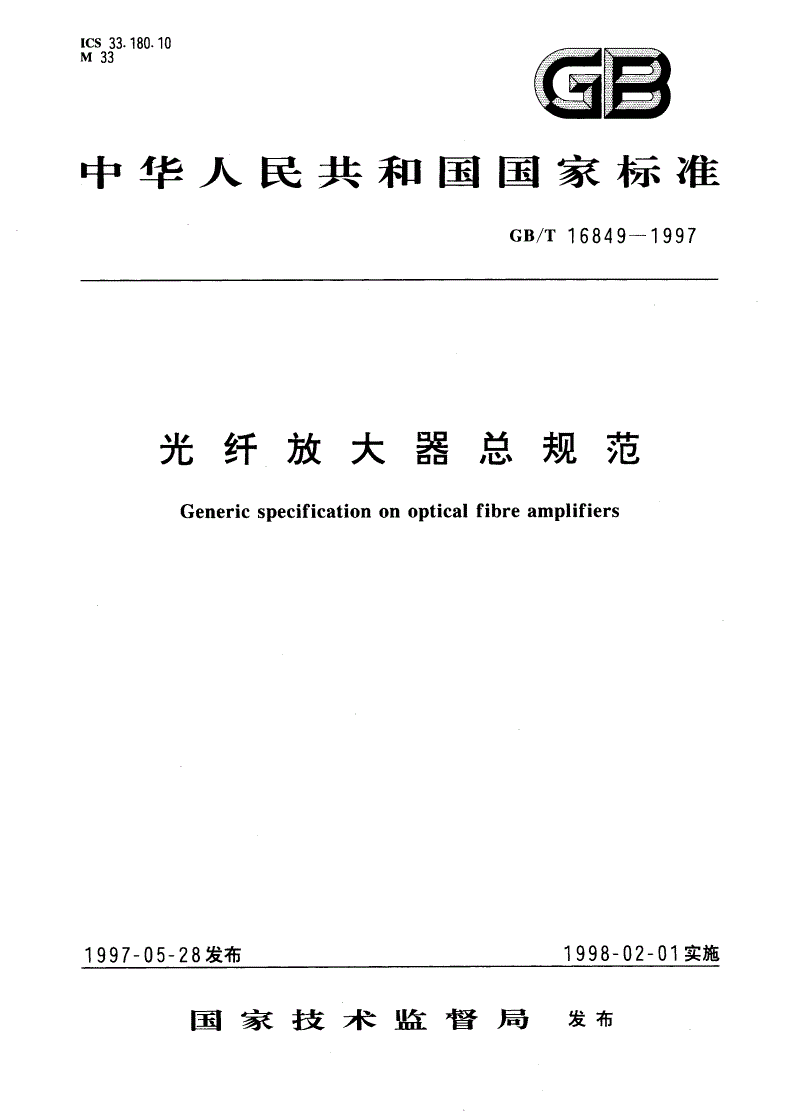

中华人民共和国国家标准

光纤放大器总规范GB/T16849一1997

Genericspecificationonopticalfibream川ifiers

1范围

本标准规定了光纤放大器(OFA)的分类、型号和特性参数的定义，确定了对OFA传输、运行、可靠

性、环境性能的统一要求和试验方法。

本标准仅适用于使用稀土元素掺杂的有源的光纤OFA器件和带光放大器的子系统。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

IEC793-10995)光纤第1部分:Q.，规范

IEC825(1984)激光器产品安全、设备分类、要求和用户指南

IEC825修正件2[DIS76(CO)22]

IEC825-5激光器产品安全、设备分类、要求和用户指南第5部分:光纤通信系统的安全D〔IS76

(C0)25]

IEC874-1(1987)光纤光缆连接器第1部分:总规范

IEC1290光纤放大器试验方法基本规范

ITU-TG.662(1995)光纤放大器器件和子系统的一般特性

3分类

3.1分类原则

按照OFA有源光纤的组分和OFA本身应用的情况来分类。

3.2类型及代号

本标准规定OFA类型代号由三部分组成:一大写英文字母、一位数字和一小写英文字母，即:

{大写字母{数字一//I、写字母一

3.2.1大写字母表示不同有源光纤的OFA,

A—用饵离子掺杂的二氧化硅系光纤作为有源光纤的OFA,

3.2.2数字1,2,3,4,5分别表示功率放大器、预放大器、线路放大器、带光放大的发送机、带光放大的

接收机。

1—功率放大器(BA):是直接用在光发送端机后以提高其功率电平的高饱和功率的OFA器件。

2-预放大器(PA),是直接用在光接收端机之前以改善其灵敏度的具有很低噪声的OFA器件。

3—线路放大器(LA):是用在无源光纤段之间以增加中继长度或在光接入网相应的点到多点连

接中以补偿分支损耗的低噪声OFA器件。

4—带光放大器的发送机(OAT):是一个由BA和光发送机集成在一起的子系统，结果成为高功

国家技术监督局1997一05一28批准1998一02-01实施

GB/T16849一1997

率发送机。

5—带光放大器的接收机(OAR):是一个由PA和光接收机集成在一起的子系统.结果成为高灵

敏的接收机。

3.2.3小写英文字母表示用于不同类型传输系统中的OFAo

a—模拟传输应用的OFA,

b数字传输应用的OFA

3.2.4类型代号示例

A2b:表示使用饵离子掺杂二氧化硅系光纤作有源光纤的数字传输应用的预光纤放大器

注:本标准所使用的缩写词一览表见附录Ac提示的附录)。

4定义

4.1概述

本章中给出的定义是指用于OFA规范中的术语的意义。

41下面给出的定义分为二部分:第1部分是与OFA器件相关的参数;第2部分是与带光放大器的

子系统，即OAT和OAR相关的参数。

4.1.2OFA被想像为一个“黑盒子”，如图1所示，至少具有两个光端口和供电的电连接口(图中未给

出)。

光输入曝WA1

端口

〕〔FA

图1光纤放大器

光端口一般分为输入端口和输出端口，可由无端接光纤或光连接器组成。连接的典型损耗和相应的

不确定度将包括在OFA的增益、噪声系数和OFA其它参数值之内。

4.1.3在一个参数值是对某一特殊器件给定的任一情形下，必须规定某些合适的工作条件，例如:温

度、偏流、泵浦功率等。两种不同的工作条件通常是指标称工作条件和极限工作条件。标称工作条件是

由制造者对OFA的正常运行而建议的条件，极限工作条件是由用户按照制造者规定的绝对最大额定

值将所有的可调参数(例如:温度、增益、泵浦激光器注入电流等)调到最大时的运行条件。

4.1.4OFA放大了在标称工作波长区域的信号。工作波长带外的其他信号在某些应用中也能通过该

器件。这些带外信号的作用和它们的波长或波长区域可在详细规范中规定。对于A类OFA，工作波长

在1550nm区域。

所有增益的测量都是作为尾纤输出信号光功率与输人信号光功率之比，以dB表示。如果使用连接

器，信号是在连接到OFA光端口的连接器的尾纤中测量。测得的输入和输出光功率电平仅是指信号光

功率，而不包括泵浦光和自发辐射光。

4.2光纤放大器器件OFAdevices

4.2.1增益gain

从OFA输出口输出的信号光功率与输入口输入的信号功率的比值，以dB表示。

注

1增益包括输入光纤跳线和OFA输入口之间的连接损耗。

2假定跳线与用作OFA输入端口和输出端口的光纤是同样类型。

3要注意从信号光功率中排除ASE噪声功率

4.2.2小信号增益small-signalgain

cB/T16849一1997

放大器工作在线性范围区时的增益，这时，在给定的信号波长和泵浦光功率电平下，它基本上与输

入信号光功率无关。

注:这种性能可在离散波长上或作为波长的函数加以描述

4.2.3反向小信号增益reversesmall-signalgain

用OFA的输入端作为输出端和输出端作为输入端时测得的小信号增益。

4.2-4最大小信号增益maximumsmall-signalgain

OFA在标称的工作条件下，能够达到的最高的小信号增益。

4.2.5最大小信号增益波长maximumsmall-signalgainwavelength

产生最大小信号增益的波长。

4.2.6
