JB/T 10019-1999 齿轮齿距测量仪
JB/T 10019-1999 gear pitch measuring instrument
基本信息
发布历史
-
1999年05月
研制信息
- 起草单位:
- 起草人:
- 出版信息:
- 页数:7页 | 字数:- | 开本: -
内容描述

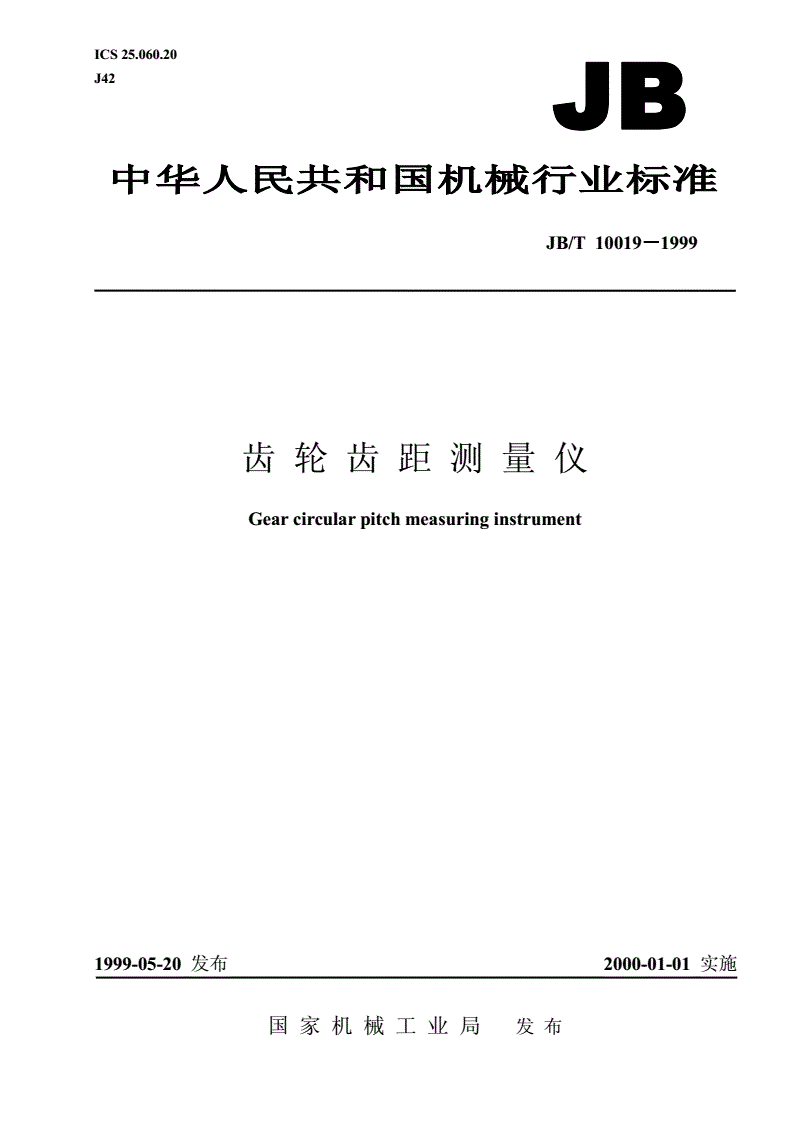

ICS25.060.20
J42
JB/T10019999---1
齿轮齿距测量仪
Gearcircularpitchmeasuringinstrument
1999-05-20发布2000-01-01实施
国家机械工业局发布
JB/T10019----1999
前言
本标准是在ZBJ42018—88《齿轮周节测量仪》的基础上修订的。
本标准根据GB/T10095—1988《渐开线圆柱齿轮精度》、GB/T17164—1997《几何量测量器具术
语产品术语》,将“齿轮周节测量仪”改称为“齿轮齿距测量仪”,相应本标准名称也改名为《齿轮齿
距测量仪》。
本标准与ZBJ42018—88的技术内容一致,仅按有关规定重新进行了编辑。
本标准自实施之日起代替ZBJ42018—88。
本标准的附录A是标准的附录。
本标准由全国量具量仪标准化技术委员会提出并归口。
本标准负责起草单位:哈尔滨量具刃具厂、成都量具刃具厂。
本标准于1988年首次发布。
中华人民共和国机械行业标准
JB/T10019----1999
齿轮齿距测量仪
代替ZBJ42018—88
Gearcircularpitchmeasuringinstrument
1范围
本标准规定了齿轮齿距测量仪的型式、基本参数、技术要求、标志与包装等。
本标准适用于可测齿轮模数范围为1~20mm、直径为630mm以下、以相对法测量的齿轮齿距测量仪。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均
为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4879—1985防锈包装
GB/T5048—1985防潮包装
GB/T6388—1986运输包装收发货标志
GB/T10095—1988渐开线圆柱齿轮精度
JB/T9329—1999仪器仪表运输贮存基本环境条件及试验方法
3定义
本标准采用下列定义。
3.1本标准涉及的渐开线圆柱齿轮精度的术语、定义和代号,采用GB/T10095的规定。
3.2齿轮齿距测量仪
根据相对测量法,采用相应的传感器测量相邻齿距偏差、齿距累积误差及齿圈跳动等的测量仪器。
4型式、基本参数
4.1齿轮齿距测量仪的型式及主要部件名称见图1(图示型式仅供参考)。
4.2基本参数见表1。
表1
可测齿轮模数范围mm1~101~20
可测齿顶圆最大直径mm400630
测微系统示值范围μm±100;±200
数显读数的分辨率μm0.1
国家机械工业局1999-05-20批准2000-01-01实施
1
JB/T10019----1999
图1
5技术要求
5.1仪器
