T/ZBH 019-2021 玻璃应力测量方法——激光偏振散射法

ICS8104001

Q30..

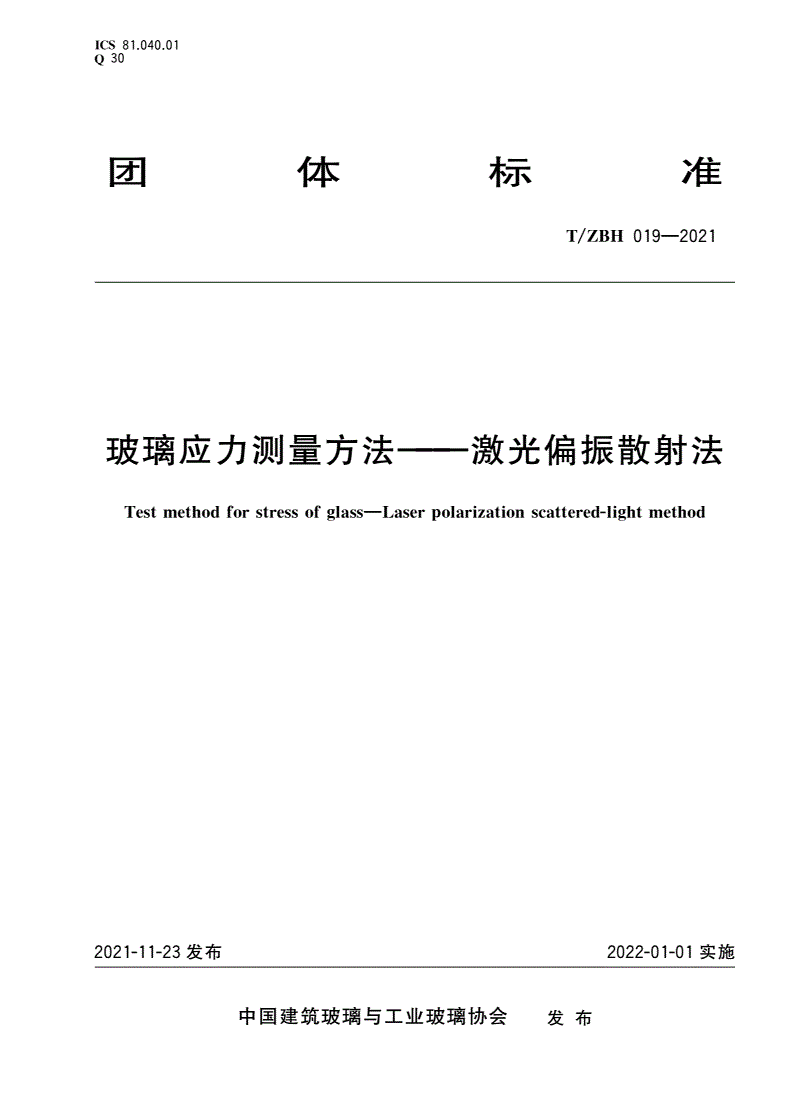

团体标准

T/ZBH019—2021

玻璃应力测量方法———激光偏振散射法

Testmethodforstressofglass—Laserpolarizationscattered-lightmethod

2021-11-23发布2022-01-01实施

中国建筑玻璃与工业玻璃协会发布

T/ZBH019—2021

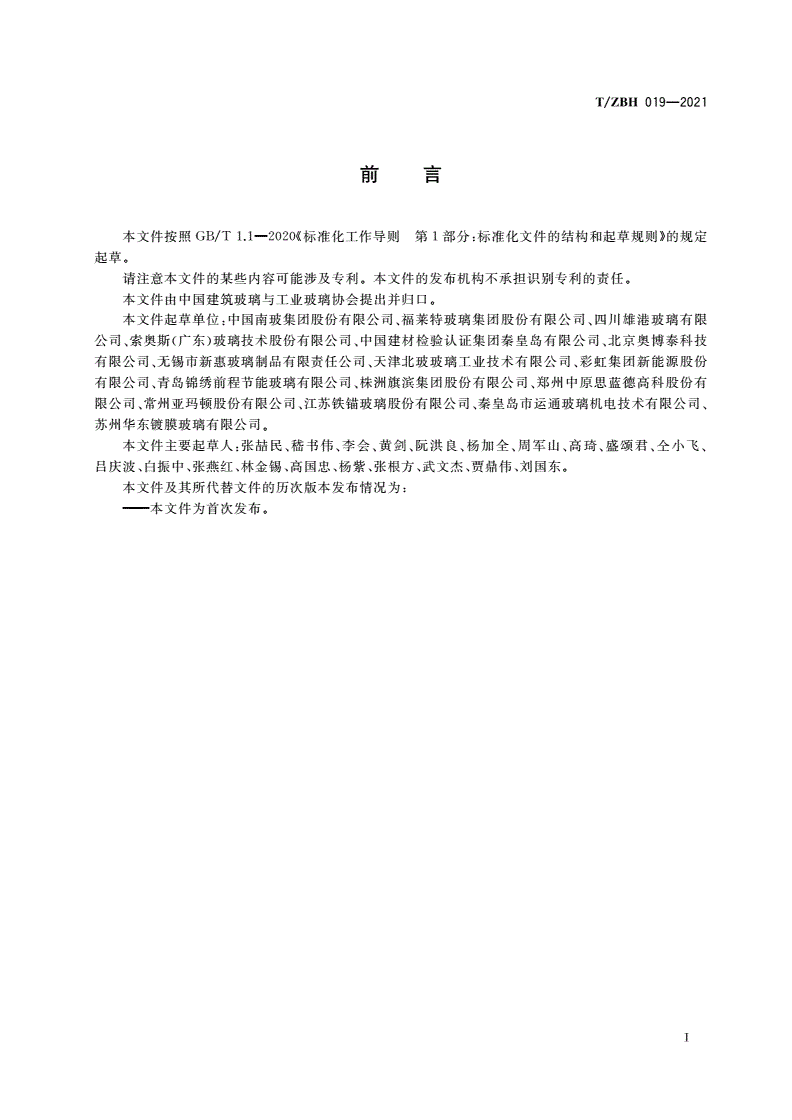

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国建筑玻璃与工业玻璃协会提出并归口

。

本文件起草单位中国南玻集团股份有限公司福莱特玻璃集团股份有限公司四川雄港玻璃有限

:、、

公司索奥斯广东玻璃技术股份有限公司中国建材检验认证集团秦皇岛有限公司北京奥博泰科技

、()、、

有限公司无锡市新惠玻璃制品有限责任公司天津北玻玻璃工业技术有限公司彩虹集团新能源股份

、、、

有限公司青岛锦绣前程节能玻璃有限公司株洲旗滨集团股份有限公司郑州中原思蓝德高科股份有

、、、

限公司常州亚玛顿股份有限公司江苏铁锚玻璃股份有限公司秦皇岛市运通玻璃机电技术有限公司

、、、、

苏州华东镀膜玻璃有限公司

。

本文件主要起草人张喆民嵇书伟李会黄剑阮洪良杨加全周军山高琦盛颂君仝小飞

:、、、、、、、、、、

吕庆波白振中张燕红林金锡高国忠杨紫张根方武文杰贾鼎伟刘国东

、、、、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

本文件为首次发布

———。

Ⅰ

T/ZBH019—2021

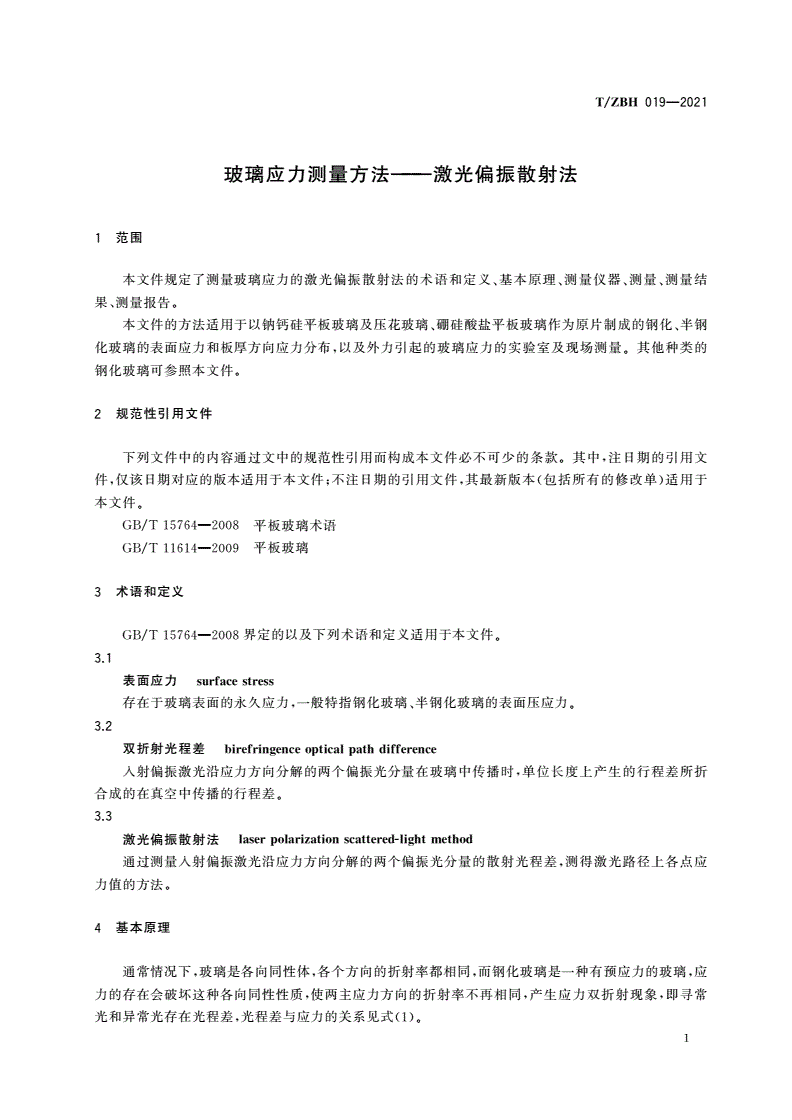

玻璃应力测量方法———激光偏振散射法

1范围

本文件规定了测量玻璃应力的激光偏振散射法的术语和定义基本原理测量仪器测量测量结

、、、、

果测量报告

、。

本文件的方法适用于以钠钙硅平板玻璃及压花玻璃硼硅酸盐平板玻璃作为原片制成的钢化半钢

、、

化玻璃的表面应力和板厚方向应力分布以及外力引起的玻璃应力的实验室及现场测量其他种类的

,。

钢化玻璃可参照本文件

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

平板玻璃术语

GB/T15764—2008

平板玻璃

GB/T11614—2009

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T15764—2008。

31

.

表面应力surfacestress

存在于玻璃表面的永久应力一般特指钢化玻璃半钢化玻璃的表面压应力

,、。

32

.

双折射光程差birefringenceopticalpathdifference

入射偏振激光沿应力方向分解的两个偏振光分量在玻璃中传播时单位长度上产生的行程差所折

,

合成的在真空中传播的行程差

。

33

.

激光偏振散射法laserpolarizationscattered-lightmethod

通过测量入射偏振激光沿应力方向分解的两个偏振光分量的散射光程差测得激光路径上各点应

,

力值的方法

。

4基本原理

通常情况下玻璃是各向同性体各个方向的折射率都相同而钢化玻璃是一种有预应力的玻璃应

,,,,

力的存在会破坏这种各向同性性质使两主应力方向的折射率不再相同产生应力双折射现象即寻常

,,,

光和异常光存在光程差光程差与应力的关系见式

,(1)。

1
