DB37/T 3888-2020 老旧电梯及其主要部件安全评估导则

DB37/T 3888-2020 Guidelines for Safety Evaluation of Old Elevator and Its Main Components

山东省地方标准 简体中文 现行 页数:52页 | 格式:PDF

基本信息

标准号
DB37/T 3888-2020
标准类型
山东省地方标准
标准状态
现行
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2020-03-31
实施日期
2020-05-01
发布单位/组织
山东省市场监督管理局
归口单位
-
适用范围
-

发布历史

研制信息

起草单位:
起草人:
出版信息:
页数:52页 | 字数:- | 开本: -

内容描述

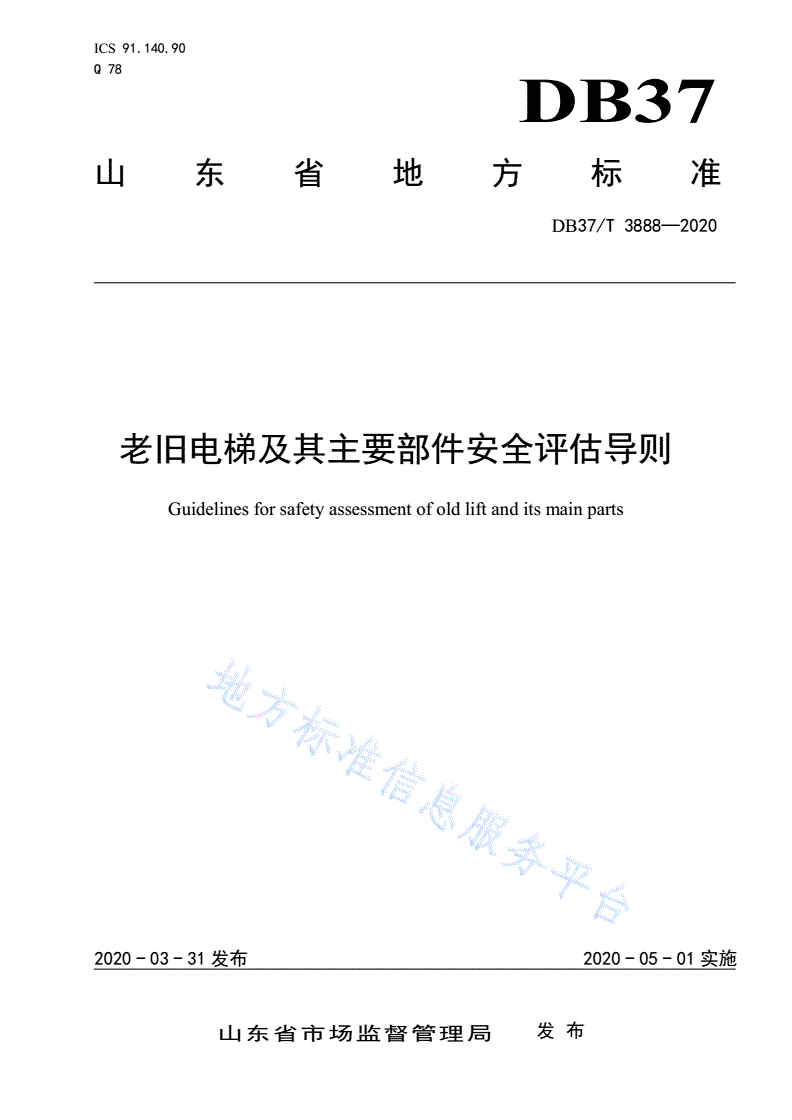

ICS91.140.90

Q78

DB37

山东省地方标准

DB37/T3888—2020

老旧电梯及其主要部件安全评估导则

Guidelinesforsafetyassessmentofoldliftanditsmainparts

2020-03-31发布2020-05-01实施

山东省市场监督管理局发布

DB37/T3888—2020

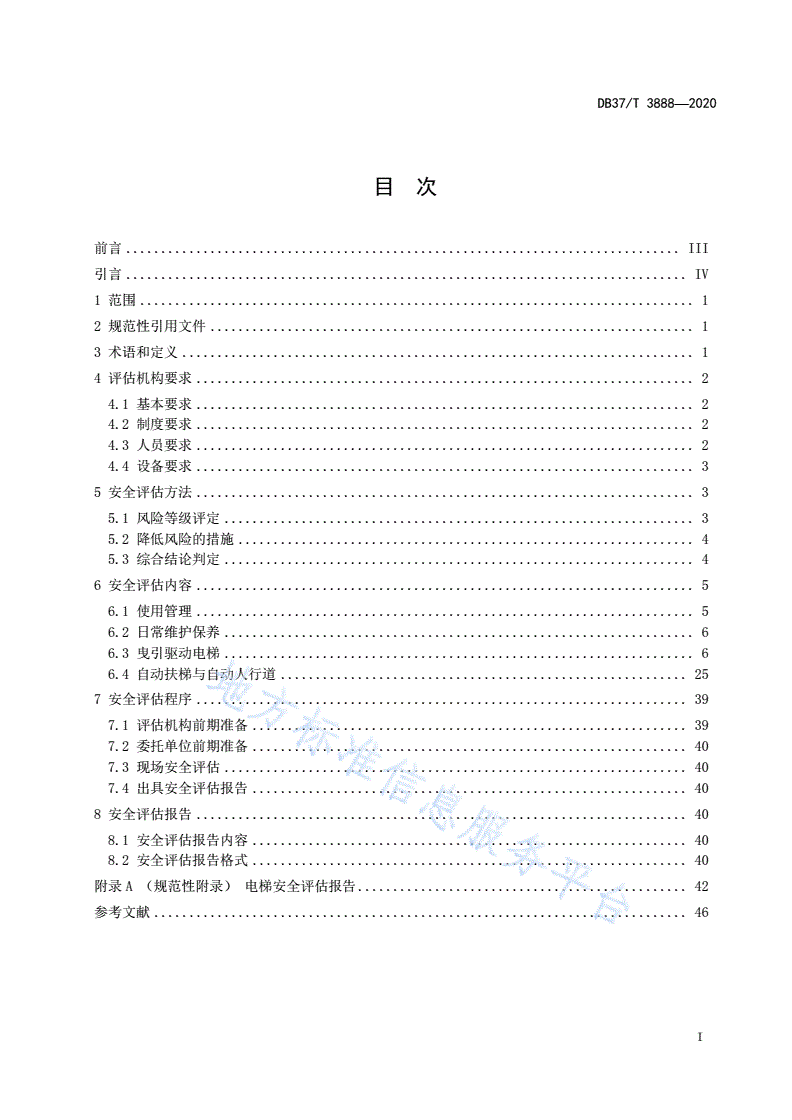

目次

前言...............................................................................III

引言................................................................................IV

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4评估机构要求.......................................................................2

4.1基本要求.......................................................................2

4.2制度要求.......................................................................2

4.3人员要求.......................................................................2

4.4设备要求.......................................................................3

5安全评估方法.......................................................................3

5.1风险等级评定...................................................................3

5.2降低风险的措施.................................................................4

5.3综合结论判定...................................................................4

6安全评估内容.......................................................................5

6.1使用管理.......................................................................5

6.2日常维护保养...................................................................6

6.3曳引驱动电梯...................................................................6

6.4自动扶梯与自动人行道..........................................................25

7安全评估程序......................................................................39

7.1评估机构前期准备..............................................................39

7.2委托单位前期准备..............................................................40

7.3现场安全评估..................................................................40

7.4出具安全评估报告..............................................................40

8安全评估报告......................................................................40

8.1安全评估报告内容..............................................................40

8.2安全评估报告格式..............................................................40

附录A(规范性附录)电梯安全评估报告...............................................42

参考文献............................................................................46

I

DB37/T3888—2020

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省市场监督管理局提出、归口并组织实施。

本标准负责起草单位:山东省特种设备检验研究院有限公司。

本标准主要起草人:肖宏川、张峰、牛召平、李彦桦、王新宇、尤艺、侯冲、孙彦山、李德山、曾

庆贵、陈兆兴、周克、赵景星、王承彪、武军、刘剑锋、郭婷婷、张锐、矫恒杰。

II

DB37/T3888—2020

引言

为了加强对老旧电梯安全评估工作的管理,规范电梯安全评估行为,提高安全评估工作质量,制定

本标准。本标准根据《特种设备安全法》、《特种设备安全监察条例》等法律、法规要求,以电梯相关

标准和安全技术规范为基础,汲取了相关电梯安全评估实践活动的成功经验,兼顾了不同电梯实际使用

现状,采用风险评价的方法,对电梯的安全性、可靠性等进行评估,指出存在的风险,并提出降低风险

的主要措施和建议。

III

DB37/T3888—2020

老旧电梯及其主要部件安全评估导则

1范围

本标准规定了电梯安全评估机构要求、安全评估方法、安全评估内容、安全评估程序、安全评估报

告等要求。

本标准适用于曳引驱动乘客电梯、曳引驱动载货电梯、自动扶梯和自动人行道的安全评估。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文

件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T5226.1机械电气安全机械电气设备第1部分:通用技术条件

GB/T7024电梯、自动扶梯、自动人行道术语

GB7588电梯制造与安装安全规范

GB/T10058电梯技术条件

GB/T10059电梯试验方法

GB/T10060电梯安装验收规范

GB16899自动扶梯和自动人行道的制造与安装安全规范

GB/T20900电梯、自动扶梯和自动人行道风险评价和降低的方法

GB/T24478电梯曳引机

GB/T24804提高在用电梯安全性的规范

GB/T30692提高在用自动扶梯和自动人行道安全性的规范

GB/T31821电梯主要部件报废技术条件

GB/T37217自动扶梯和自动人行道主要部件报废技术条件

TSG07特种设备生产和充装单位许可规则

TSG08特种设备使用管理规则

TSGT5002电梯维护保养规则

TSGT7001电梯监督检验和定期检验规则—曳引与强制驱动电梯

TSGT7005电梯监督检验和定期检验规则—自动扶梯与自动人行道

3术语和定义

GB/T7024、GB7588、GB16899、GB/T20900、GB/T24804、TSGT5002、TSG08界定的以及下列

术语和定义适用于本文件。

3.1

老旧电梯oldlift

自办理使用登记之日起,使用十五年以上的电梯,公众聚集场所使用十年以上的电梯。

1

DB37/T3888—2020

3.2

主要部件mainparts

对电梯安全运行起重要作用的部件,例如:驱动主机、悬挂装置等。

3.3

安全评估safetyassessment

评估机构接受委托方委托,以实现电梯安全为目的,通过查找设备本体、使用管理、日常维护保养

等一个或多个环节中存在的风险隐患,对其进行风险分析和评定,并提出合理可行的安全对策的活动。

3.4

风险risk

伤害发生的概率与伤害的严重程度的综合。

3.5

隐患hiddendanger

设备本体、使用管理、日常维护保养中存在的危险缺陷,如电梯设备的老化磨损或设备、管理活动、

日常维护保养中存在的不符合规范标准要求的情况等。人的不安全行为、物的不安全状态,或管理上的

缺陷。

4评估机构要求

4.1基本要求

从事电梯安全评估工作的机构应是独立的第三方检验检测机构,具有国家特种设备安全监督管理部

门核准的电梯检验检测或型式试验资质。

4.2制度要求

评估机构应按照相关法律、法规和本标准的要求制定包括安全评估程序和安全评估流程在内的安全

评估作业指导文件,在本机构正式发布。

评估机构应建立制度对电梯安全评估质量实施控制,并对安全评估结果的真实性、公正性负责。

4.3人员要求

4.3.1评估小组

评估机构应组成评估小组,评估小组应由两名(含)以上符合要求的人员组成。

评估小组组长应具有高级技术职称或电梯检验师(含)以上资格。评估组长符合以下基本要求:

a)熟悉电梯的技术要求和相关法规标准;

b)掌握电梯安全评估过程;

c)不受任何偏见影响;

d)具有保障安全评估公正实施的组织能力;

e)当评估不能达成一致时具有仲裁能力。

4.3.2评估人员

2

DB37/T3888—2020

从事电梯安全评估工作的评估人员应有三年以上与电梯相关检验检测或三年以上电梯专业技术工

作的经历。

4.4设备要求

评估机构应配备能够满足评估需求的仪器设备和工具。

5安全评估方法

5.1风险等级评定

5.1.1通则

评估机构应根据伤害发生的严重程度和概率等级对查找的风险隐患进行风险评定,确定风险等级和

风险类别。

5.1.2严重程度

通过考虑对人身、财产或环境造成的后果,严重程度应被评估为下列之一:

a)1—高——死亡、系统损失或严重的环境损害;

b)2—中——严重损伤、主要的系统或环境损害;

c)3—低——较小损伤、次要的系统或环境损害;

d)4—可忽略——不会引起伤害、系统或环境损害。

5.1.3概率等级

通过考虑情节发生的概率、暴露于危险中的频次和持续时间以及影响、避免或限制伤害的可能性所

规定的因素,可以评估伤害发生的概率。伤害发生的概率等级应被评估为下列之一:

a)A—频繁——在使用寿命内很可能经常发生;

b)B—很可能——使用寿命内很可能发生数次;

c)C—偶尔——在使用寿命内很可能至少发生一次;

d)D—极少——未必发生,但在使用寿命内可能发生;

e)E—不太可能——在使用寿命内很不可能发生;

f)F—不可能——概率几乎为零。

5.1.4风险等级

根据已经确定的严重程度和概率等级,按下表判定风险等级。

表1风险等级

严重程度

概率等级

1-高2-中3-低4-可忽略

A-频繁1A2A3A4A

B-很可能1B2B3B4B

C-偶尔1C2C3C4C

D-极少1D2D3D4D

E-不太可能1E2E3E4E

F-不可能1F2F3F4F

3

DB37/T3888—2020

5.1.5风险类别

通过综合衡量严重程度和概率等级来确定风险类别。风险类别应被评估为下列之一:

a)Ⅰ——需要采取防护措施以降低风险;

b)Ⅱ——需要复查,在考虑解决方案和社会价值的实用性后,确定是否需要进一步的防护措施来

降低风险;

c)Ⅲ——不需要任何行动。

表2风险类别

风险类别风险等级

I1A、1B、1C、1D、2A、2B、2C、3A、3B

II1E、2D、2E、3C、3D、4A、4B

III1F、2F、3E、3F、4C、4D、4E、4F

5.2降低风险的措施

根据每个项目风险等级评定结果,总结电梯设备本体、使用管理和维护保养中存在的问题和安全隐

患,提出为降低风险而采取的措施。降低风险的措施应按以下方式进行:

a)对于被识别出有风险隐患的部件达到GB/T31821、GB/T37217所规定的判废要求的或制造厂

家产品使用说明中规定的判废要求的,需采取更换电梯部件来消除风险。

b)被识别出有风险隐患的部件未达到GB/T31821、GB/T37217所规定的判废要求的或制造厂家

产品使用说明中规定的判废要求的,需采取调整电梯部件来消除风险。

c)对于被识别出的风险不能被消除或降低,应告知使用者该装置、系统或过程的遗留风险,如增

加警示标志等。

5.3综合结论判定

5.3.1综合安全状况等级判定

在确定每一种风险情节的风险类别后,宜按如下方法评定综合安全状况等级。

将三种风险类别分别按照表3所示规则赋值。

表3风险类别赋值表

风险类别ⅠⅡⅢ

值012

按照下列公式计算综合安全状况得分:

n

0,ifvi0

i1

Dn

v

in

i1

100,ifvi0

2ni1

假设vi(i1,,n)为对应于第i个风险情节的风险类别的取值,其中n为所有进行评估的风险情节

的个数。

4

DB37/T3888—2020

根据得分情况,按照表4判断综合安全状况等级。

表4综合安全状况等级表

DD>9585<D≤950<D≤850

综合安全状况等级一级二级三级四级

5.3.2结论

根据综合安全状况等级判定,综合存在的风险和降低风险保护措施的成本,可以按照下列原则给出

相应的安全评估结论:

a)对于综合安全状况等级为四级的,应建议电梯立即停用,采取安全措施消除风险后方可使用;

b)对于综合安全状况等级为三级的,应尽快采取安全措施消除风险;

c)对于综合安全状况等级为二级的,需要采取安全措施消除或降低风险;

d)对于综合安全状况等级为一级的,对评估指出的风险需要加强监护。

5.3.3降低风险的安全措施建议

对于存在安全风险的电梯,应根据下列原则给出降低风险的安全措施:

a)对存在风险项目的零部件或系统通过修理可以恢复其安全功能的,应提出对该电梯进行修理的

建议;

b)对存在风险项目的零部件或系统通过修理不能恢复其安全功能的,应提出对该电梯进行改造的

建议;

c)对存在风险项目的零部件或系统不能通过修理或改造恢复其安全功能的,或者修理或改造更换

零部件的价值高于同类整机价值的50%的,宜提出对该电梯进行更新;

d)对使用管理、维护保养方面存在问题的,应提出改进意见。

6安全评估内容

6.1使用管理

本部分的内容主要是对使用管理的相关项目进行风险分析和评估,具体见表5。

表5使用管理评估项目

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

11.1使用登记使用登记资料与实物相符TSG081CⅠ0

a)维保单位取得相应资质;

21.2维保合同TSG081CⅠ0

b)维保合同在有效期内

电梯安全管理机构及管理人员设置符合

1.3电梯安全管理机构、

3要求,电梯安全管理人员取得相应资格证TSG081CⅠ0

管理人员设置

5

DB37/T3888—2020

表5使用管理评估项目(续)

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

1.4电梯使用安全管理

4内容齐全适用TSG081CⅠ0

制度

51.5日常使用状况记录日常使用状况记录TSG083CⅡ1

61.6应急救援演习记录应急救援演习记录TSG083CⅡ1

71.7维保记录维保记录内容齐全、完整TSG082EⅡ1

1.8设备运行故障和事要求有故障及事故的次数、类别、排除情

8TSG083CⅡ1

故记录及事故处理报告况等,内容齐全、完整

1.9定期自行检查记录

9电梯定期自行检查记录和定期检验报告TSG081EⅡ1

和定期检验报告

1.10安装改造修理有关电梯的安装出厂随机资料齐全,电梯改

10TSG082DⅡ1

资料造、修理等有关资料、记录清楚、完整

1.11《特种设备使用标在电梯轿厢内或者出入口的明显位置张

11TSG083BⅠ0

志》的张贴贴有效的《特种设备使用标志》

1.12安全注意事项和警将电梯使用的安全注意事项和警示标志

12TSG083BⅠ0

示标志置于乘客易于注意的显著位置

零配件供应及时、充足,已停产的零部件

131.13零配件供应情况/1BⅠ0

替代品状况

6.2日常维护保养

本部分的内容主要是对日常维护保养的相关项目进行风险分析和评估,具体见表6。

表6日常维护保养评估项目

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

12.1维护保养单位资质取得相应许可并在有效期内TSGT50021DⅠ0

22.2作业人员资质取得相应资质并在有效期内TSGT50021DⅠ0

a)准时、全面的完成维保项目;

32.3维保工作执行情况TSGT50021AⅠ0

b)维保记录填写符合规范要求

6.3曳引驱动电梯

6.3.1电气系统

本部分的内容主要是对电气系统的相关项目进行风险分析和评估,具体见表7。

6

DB37/T3888—2020

表7电气系统评估项目

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

控制系统未出现下列情况:

a)柜体锈蚀变形、损坏,柜内元器件无法固定和正

常使用;

b)电气元器件破损老化,失效导致电梯不能运行,

无法更换为同规格参数的元器件,或更换替代元器件

后仍无法正常运行;

c)电气绝缘电阻不满足表7中3.6的要求;

d)接触器(继电器):外壳破损存在触电危险;切断

或接通线圈电路时,不能正确、可靠地断开或闭合;

13.1控制柜触点严重磨损或锈蚀、接触不良;有不正常噪声;GB/T318212BⅠ0

e)电路板:受潮进水、被酸碱等严重腐蚀、铜箔拉

弧氧化、元件焊盘受损或脱落等,导致功能失效;外

力折裂;严重烧毁碳化;

f)变频器:外壳破损存在触电危险;输入输出主回

路电路板铜皮断裂;直流母线电容鼓包、漏液或明显

烧坏;输入或输出、制动单元及制动电阻的接线端子

和铜排出现严重的过热变形、拉弧氧化或腐蚀;

g)控制柜内导线、电缆老化破损,以及控制柜内零

部件严重损坏

a)平层装置有效,平层准确度应为±10mm;

3.2平层装

2b)平层保持精度应为±20mm,如果装卸时超出±20GB75882BⅠ0

mm,应校正到±10mm以内

3.3供电断断相、错相保护功能有效,电梯运行与相序无关时,

3TSGT70013CⅡ1

错相保护可以不设错相保护

a)机房、滑轮间、井道内的导线、电缆无打结、变

形、老化、裂纹、破损等现象;

b)随行电缆未出现下列情况:

1)护套出现开裂,导致线芯外露;

2)绝缘材料发生破损、老化,导致线芯外露或绝缘

3.4机房、

电阻不满足表7中3.6的要求;

4滑轮间及GB/T318212BⅠ0

3)线芯发生断裂或短路,电缆的备用线无法满足需

井道布线

要;

4)电缆严重变形、扭曲;

5)随行电缆与限速器绳、选层器钢带、限位与极限

开关等装置干涉,轿厢压实在缓冲器上时,电缆与地

面和轿厢底边框接触

7

DB37/T3888—2020

表7电气系统评估项目(续)

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

a)供电电源自进入机房(机器设备间)起,中性导体

(N,零线)与保护导体(PE,地线)应当始终分开;

53.5接地TSGT70012DⅡ1

b)所有电气设备及线管、线槽的外露可以导电部分

应当与保护线(PE,地线)可靠连接

动力电路、照明电路和电气安全装置电路的绝缘电阻

应当符合下述要求:

测试电压

标称电压绝缘电阻

3.6电气绝(直流)

6VMΩTSGT70012DⅡ1

缘V

安全电压250≥0.25

≤500500≥0.50

>5001000≥1.00

a)每台电梯应单独装设一只能切断该电梯所有供电

电路的主开关,主开关不得切断轿厢照明和通风、机

房(机器设备间)照明和电源插座、轿顶与底坑的电源

73.7主开关TSGT70011EⅡ1

插座、电梯井道照明、报警装置的供电电路;

b)主开关在断开位置时,能用挂锁或其他等效装置

锁住,能够有效地防止误操作

各电气安全装置动作可靠有效,未出现下列情况:

a)驱动安全触点的结构失效;

3.8电气安b)安全触点复位失效;

8GB/T318211CⅠ0

全装置c)触点烧灼或接触不良;

d)出现严重锈蚀;

e)触发安全开关的机械装置失效

93.9编码器编码器固定牢固,输出信号正常GB/T318212CⅠ0

8

DB37/T3888—2020

表7电气系统评估项目(续)

序严重概率风险分

评估内容评估要求标准规范

号程度等级类别值

层门和轿门旁路装置应当符合以下要求:

a)在层门和轿门旁路装置上或者其附近标明“旁路”字

样,并且标明旁路装置的“旁路”状态或者“关”状态;

b)旁路时取消正常运行(包括动力操作的自动门的任何

运行);只有在检修运行或者紧急电动运行状态下,轿厢

3.10层门

才能够运行;运行期间,轿厢上的听觉信号和轿底的闪

10和轿门旁TSGT70011CⅠ0

烁灯起作用;

路装置

c)能够旁路层门关闭触点、层门门锁触点、轿门关闭触

点、轿门门锁触点;不能同时旁路层门和轿门的触点;

对于手动层门,不能同时旁路层门关闭触点和层门门锁

触点;

d)提供独立的监控信号证实轿门处于关闭位置

当轿厢在开锁区域内、轿门开启并且层门门锁释放时,

3.11门回监测检查轿门关闭位置的电气安全装置、检查层门门锁

11
