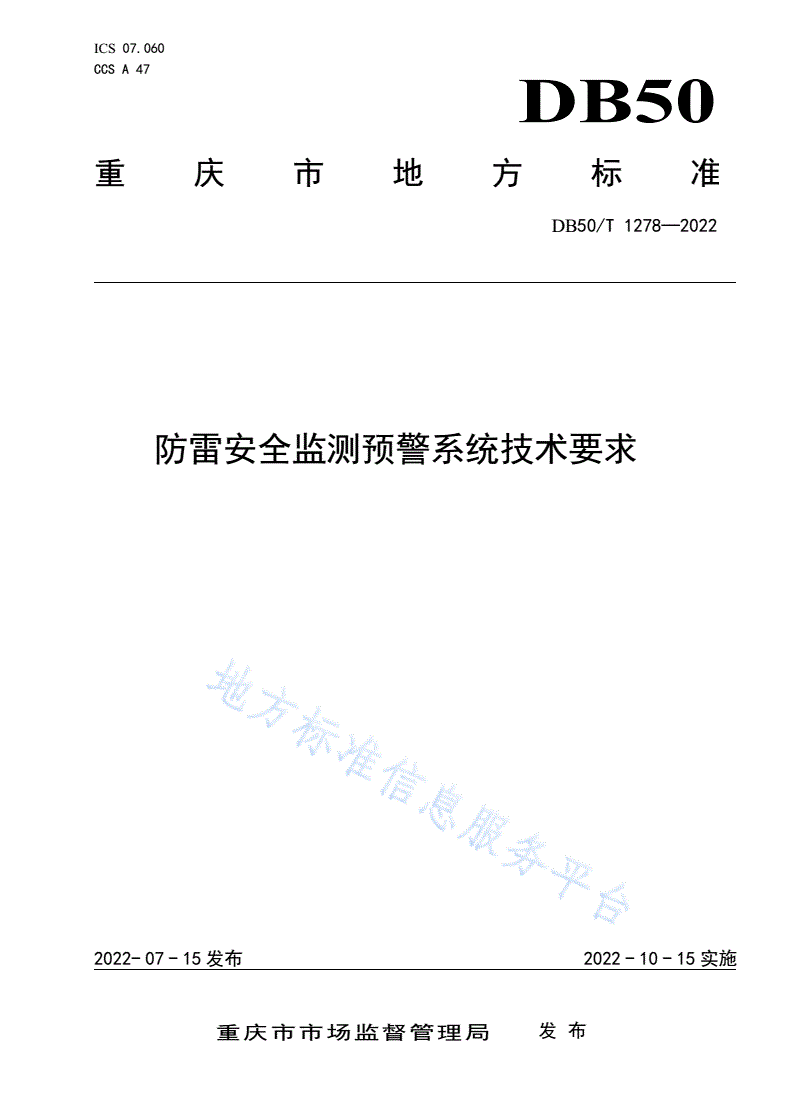

DB50/T 1278-2022 防雷安全监测预警系统技术要求

ICS07.060

CCSA47

DB50

重庆市地方标准

DB50/T1278—2022

防雷安全监测预警系统技术要求

2022-07-15发布2022-10-15实施

重庆市市场监督管理局发布

DB50/T1278—2022

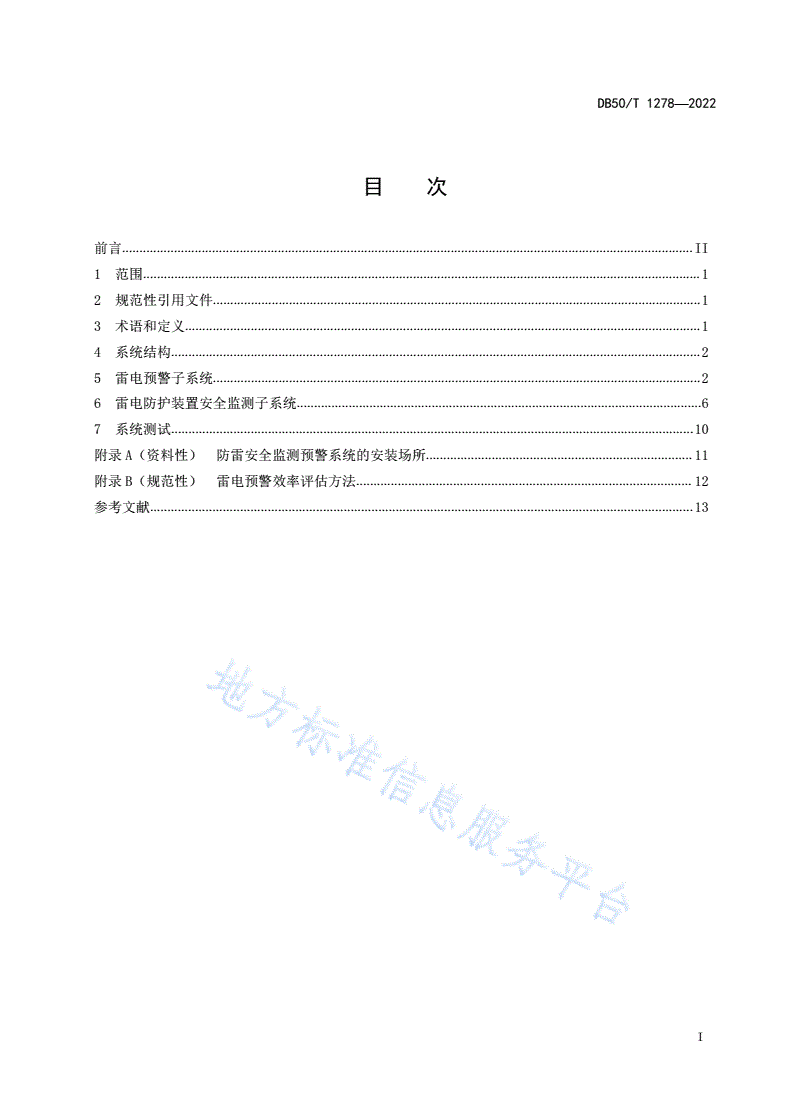

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4系统结构.........................................................................................................................................................2

5雷电预警子系统.............................................................................................................................................2

6雷电防护装置安全监测子系统.....................................................................................................................6

7系统测试.......................................................................................................................................................10

附录A（资料性）防雷安全监测预警系统的安装场所.............................................................................11

附录B（规范性）雷电预警效率评估方法.................................................................................................12

参考文献.............................................................................................................................................................13

I

DB50/T1278—2022

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由重庆市气象局提出、归口并组织实施。

本文件起草单位：重庆市防雷中心、重庆莱霆防雷技术有限责任公司、中国石油天然气股份有限公

司重庆销售分公司、重庆东方杰米科技有限公司、中国石油天然气股份有限公司重庆储运分公司、重庆

如川科技服务有限责任公司、重庆首立建设开发有限公司、合肥佳讯科技有限公司、广东粤电阳江海上

风电有限公司、重庆市南川区气象局、重庆市沙坪坝区气象局。

本文件主要起草人：李家启、许伟、曾宇、张创、林锐、何静、李卫平、易小萍、康钦利、曾武、

周浩、祝锋、张亚、祝宝友、张松、丘翊仙、公方涛、陈昌胜、杨磊、吕生庆、黄聚京。

II

DB50/T1278—2022

防雷安全监测预警系统技术要求

1范围

本文件规定了防雷安全监测预警系统的术语和定义、系统结构、雷电预警子系统、雷电防护装置安

全监测子系统、系统测试等技术要求。

本文件适用于雷电灾害敏感场所的防雷安全监测预警系统设计和实施。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验

GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量

GB/T18216.4交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验测量或监控设

备第4部分：接地电阻和等电位接地电阻

GB/T38121—2019雷电防护雷暴预警系统

GB50057—2010建筑物防雷设计规范

QX/T262雷电临近预警技术指南

3术语和定义

GB50057界定的以及下列术语和定义适用于本文件。

3.1

防雷安全监测预警系统lightningprotectionmonitoringandearlywarningsystem

基于电子技术、网络技术、信息管理技术、气象探测和预警技术，运用物联网、大数据、云计算、

人工智能算法等手段，实现雷电活动预警和雷电防护装置运行告警功能的软硬件系统。

3.2

雷电预警子系统lightningearlywarningsubsystem

基于大气电场资料、闪电定位资料、雷达资料、气象卫星资料及其他气象观测资料，采用数值预报

模式以及人工智能算法，实现提前告知目标雷电风险等级的软硬件系统。

3.3

雷电防护装置安全监测子系统safetymonitoringsubsystemoflightningprotectiondevice

1

DB50/T1278—2022

采用接地电阻在线监测装置、电涌保护器在线监测装置、等电位联结在线监测装置、智能终端机、

摄像仪等设备，实现雷电防护装置运行状况实时告警功能的软硬件系统。

3.4

目标target

需进行雷电预警的物体或区域。

[来源：GB38121—2019,3.1.24，有修改]

3.5

电涌保护器surgeprotectivedevice（SPD）

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。

[来源：GB50057—2010，2.0.29]

4系统结构

防雷安全监测预警系统主要由雷电预警子系统、雷电防护装置安全监测子系统构成，见图1。

图1防雷安全监测预警系统结构图

5雷电预警子系统

5.1功能要求

可采集本地大气电场数据，融合闪电定位数据、雷达回波数据、气象卫星数据及其他气象观测数据，

在进行数据质量控制基础上，利用数值预报模式和人工智能算法对雷电及其活动路径、影响范围进行预

判，并在雷电活动发生前后，发出雷电预警及解除信息。

5.2性能要求

5.2.1数据采集与传输

5.2.1.1雷电监测数据采集主要使用以下设备：

——大气电场仪；

——闪电定位仪；

——天气雷达；

——气象卫星。

其中，大气电场仪应在本地装设，闪电定位数据、雷达数据和气象卫星数据可通过第三方实时获取。

2

DB50/T1278—2022

5.2.1.2雷电监测数据格式见表1。

表1雷电监测数据格式要求

数据名称数据内容描述监测设备（空间分辨率）

雷电日期时间以年、月、日、时、分、秒、百分秒的形式

雷电位置的经度单位：度(°)

雷电位置的纬度单位：度(°)

闪电定位仪（1 km×1 km）

雷电位置的高度单位：km，仅对云闪有效

雷电流峰值单位：kA

极性正极性（+）、负极性（-）

电场强度单位：kV/m大气电场仪（1 km×1 km）

雷达回波强度单位：dBZ，格点化处理的雷达回波数据或图片

回波顶高单位：km天气雷达（1 km×1 km）

垂直液态水含量单位：kg/m2

5.2.1.3数据传输应满足以下要求：

——采用实时传输的方式；

——通信方式支持有线或无线传输；

——具有数据
