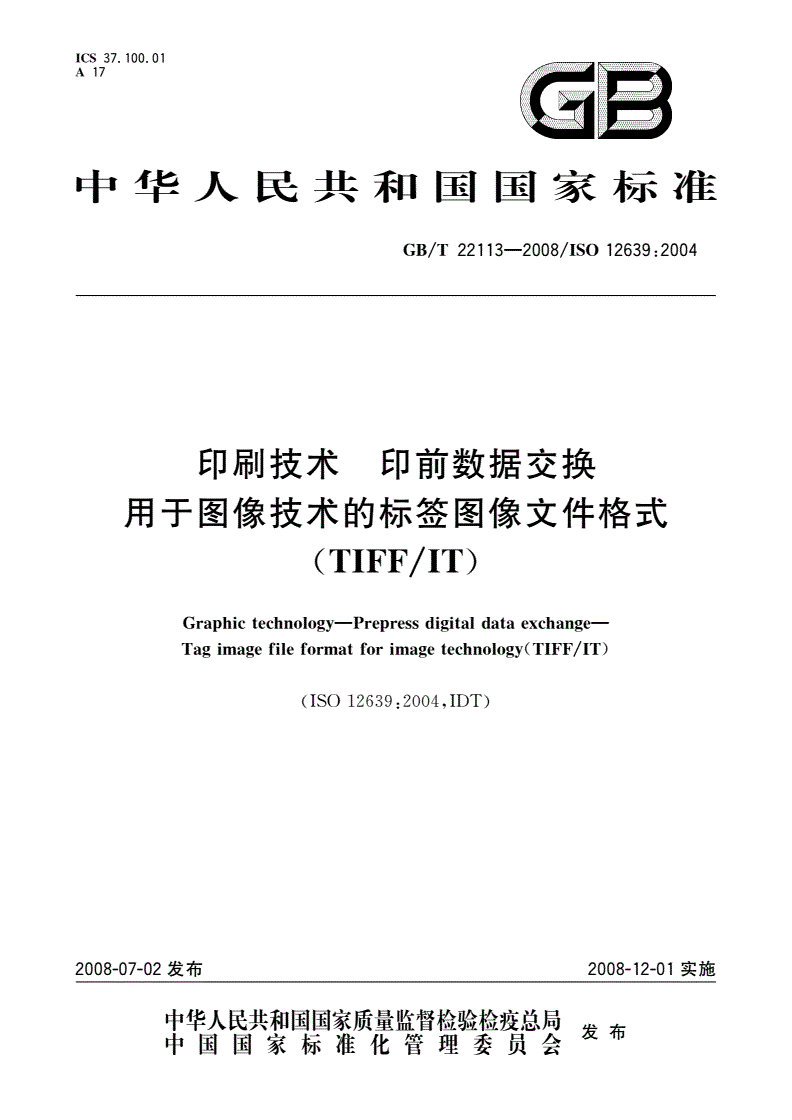

GB/T 22113-2008 印刷技术 印前数据交换 用于图像技术的标签图像文件格式(TIFF/IT)

ICS

37．100．01

A17

缉亘

中华人民共和国国家标准

221112639：2004

GB／T3--2008／IS0

印刷技术印前数据交换

用于图像技术的标签图像文件格式

(TIFF／IT)

data

Graphictechnology--Prepressdigitalexchange--

fileformatfor

Tagimageimagetechnology(TIFF／IT)

(IS012639：2004，IDT)

2008-07-02发布

丰瞀默鬻黼警襻瞥星发布中国国家标准化管理委员会仅19

22112639：2004

GB／T13--2008／IS0

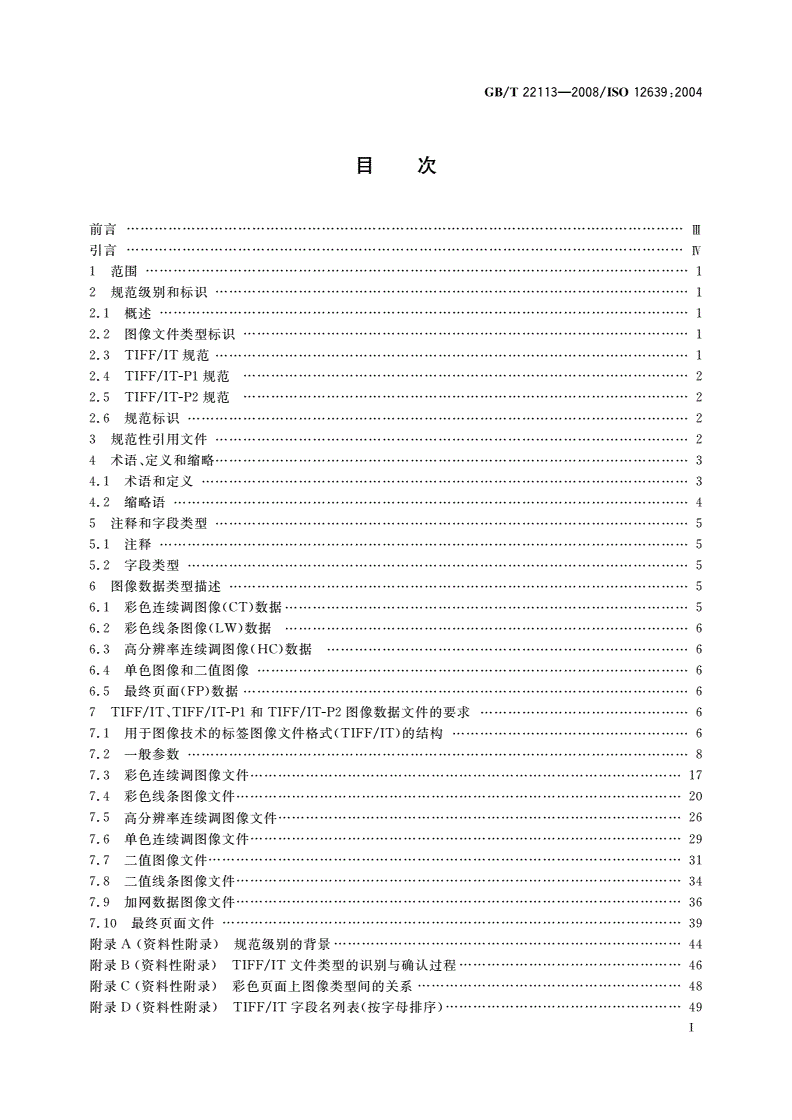

目次

前言………··………

引言………·…··………………·………………·…

1范围…···………·

2规范级别和标识………………-

2．1概述…………

2．2图像文件类型标识…………·………………

2．3TIFF／IT规范…………··…………………-

········--·-··················…···-····--··

2．4TIFF／ITP1规范ⅢⅣ●●，，，2

………·…………………

2．5TIFF／IT—P2规范2

2．6规范标识……………………2

3规范性引用文件…………··……-……………2

4术语、定义和缩略………………·3

4．1术语和定义…………………·………………3

4．2缩略语…···…··…-…………·4

5注释和字段类型………………·5

5．1注释…··……·………………·5

5．2字段类型·………………·……-……………·5

6图像数据类型描述…·……·…··5

6．1彩色连续调图像(cT)数据………………-…5

6．2彩色线条图像(Lw)数据…………………·6

6．3高分辨率连续调图像(HC)数据…………·6

6．4单色图像和二值图像…·……6

6．5最终页面(FP)数据……··…………………··6

7TIFF／IT、TIFF／ITPl和TIFF／IT—P2图像数据文件的要求6

7．1用于图像技术的标签图像文件格式(TIFF／IT)的结构…-6

7．2一般参数……………···……·

7．3彩色连续调图像文件……………··…………

7．4彩色线条图像文件……………·…--…·……-

7．5高分辨率连续调图像文件…………··…-…·-

7．6单色连续调图像文件………………-………·

7．7二值图像文件…………·…-…

7．8二值线条图像文件…·………·

7．9加网数据图像文件……-……

7．10最终页面文件…………··

附录A(资料性附录)规范级别的背景………··

附录B(资料性附录)TIFF／1T文件类型的识别与确认过程一

附录C(资料性附录)彩色页面上图像类型间的关系………·-

附录D(资料性附录)TIFF／IT字段名列表(按字母排序)…··

●柏蝎蛎“∞拍¨¨舶弘加"8

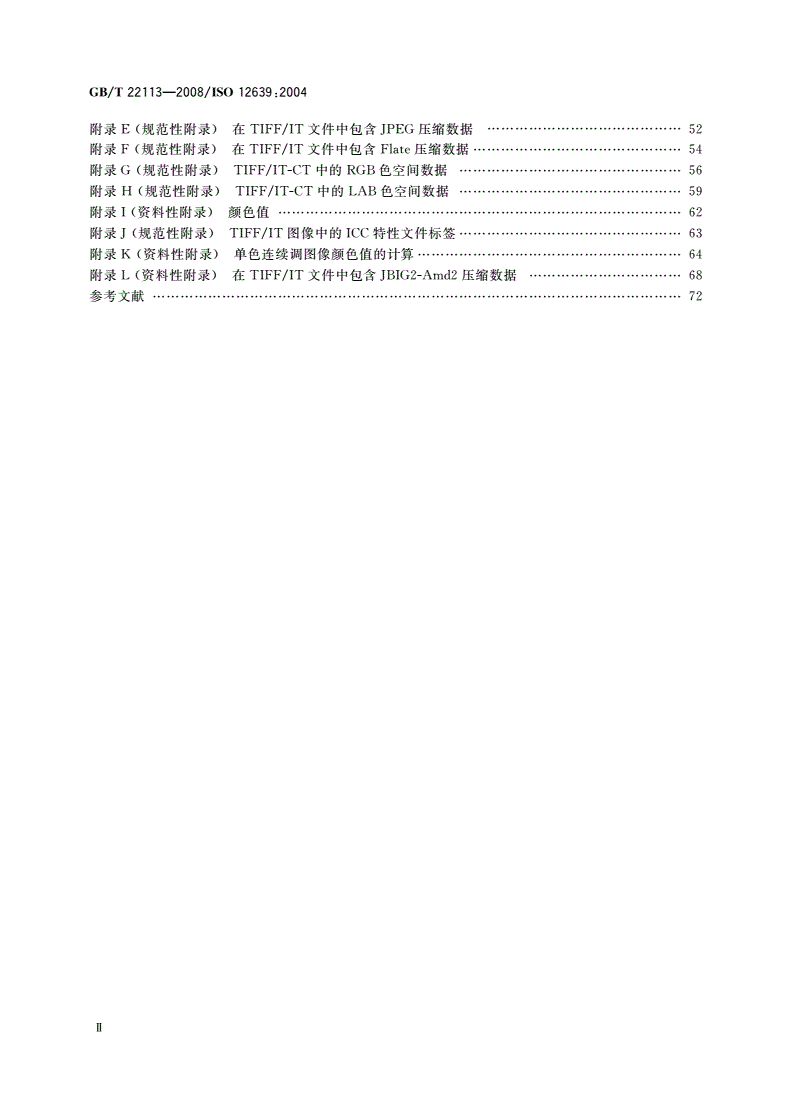

12639：2004

GB／T22113--2008／ISO

附录E(规范性附录)在TIFF／IT文件中包含JPEG压缩数据……

附录F(规范性附录)在TIFF／IT文件中包含Flate压缩数据··……·

附录G(规范性附录)TIFF／IT-CT中的RGB色空间数据··………·

附录H(规范性附录)TIFF／IT-CT中的LAB色空间数据…………

附录I(资料性附录)颜色值…···…····………………--

附录J(规范性附录)TIFF／IT图像中的ICC特性文件标签……··…·

附录K(资料性附录)单色连续调图像颜色值的计算…………·……··

附录L(资料性附录)在TIFF／IT文件中包含JBIG2一Amd2压缩数据

参考文献··…………·………船弘％的铊∞“昭陀

Ⅱ

221

GB／T13--2008／IS012639：2004

刖’瞢

本标准等同采用ISO

(TIFF／IT)》(英文版)，并采纳了其修正件(ISO12639：2004／DAred1)。

本标准的附录E、附录F、附录G、附录H、附录J为规范性附录，附录A、附录B、附录C、附录D、附

录I、附录K、附录L为资料性附录。

本标准由国家新闻出版总署提出。

本标准由全国印刷标准化技术委员会归口。

本标准起草单位：天津科技大学、南京林业大学、信息工程大学测绘学院、中国印刷科学技术研

究所。

本标准起草人：蔡圣燕、刘真、刘诗德、魏斌。

本标准为首次发布。

Ⅲ

GB／T22113--200811S012639：2004

引言

本标准的技术内容用于在电子或数字系统之间交换各种类型的彩色或单色栅格图像数据文件，这

些文件可以用于印前图像处理、印刷设计以及相关的文档创建与生成的操作。标准的目的是提供一个

与媒体无关的交换工具，以在各种媒介之间进行数据交换，如网络、磁媒介和光媒介。

本标准定义的图像文件格式适用于彩色连续调图像、彩色线条图像、高分辨率连续调图像、单色连

续调图像、二值图像和二值线条图像、加网数据和复合最终页面图像。本标准有三个级别的规范：

TIFF／IT、TIFF／IT—P1和TIFF／IT—P2。

范围，只允许进行较简单的操作，并和常见的TIFF

6．0读写程序兼容(对于彩色连续调图像、二值图像

和单色图像文件而言)。用于彩色连续凋图像、单色图像和二值图像的P1格式文件分别与CMYK(分

色)图像、单色图像和二值图像的TIFF

6．0文件兼容。用于高分辨率连续调图像、线条图像和二值线

条图像的Pl格式文件虽然与TIFF

6．0不兼容，但由于限制了选项范围，在桌面系统中执行更简单。

TIFF／IT

能读取TIFF／ITP1文件。

通过与印前、印刷文档处理和计算机图形图像工业领域中许多流行的应用软件系统所支持的简化、

限制功能的子集兼容，TIFF／ITP1和TIFF／IT—P2格式使本标准的应用更加广泛。

22112639：2004

GB／T13--2008／IS0

印刷技术印前数据交换

用于图像技术的标签图像文件格式(TIFF／IT)

1范围

本标准规定了一种与媒介无关的印前电子数据交换方法，该方法使用标签图像文件格式。标准定

义的图像文件格式能对彩色连续调图像、彩色线条图像、高分辨率连续调图像、单色连续调图像、二值图

像和二值线条图像、加网数据和复合最终页面图像进行编码。

2规范级别和标识

2．1概述

规范级别都支持与媒介无关的方法，用于印前、打印、印刷和信息处理领域中各种图像的交换。

6．0

TIFF／IT—Pl规范提供了一个最小的可选范围，只允许进行较简单的操作，并和常用的TIFF

读写程序兼容(对于彩色连续调图像、二值图像和单色连续调图像文件而言)。该规范用于无需所有选

项的场合。

色、更大的Lw调色板、用于加网数据的SD文件格式和更多的压缩方法。

不需要支持。不支持字段的处理方式取决于读取程序。读取程序应该遵循TIFF的策略，即忽略不支

持字段而尽量处理该文件(见附录A)。

本标准说明各种图像数据类型规范的TIFF／IT、TIFF／IT—P1和／或TIFF／ITP2文件格式。符合

P2

P1或TIFF／IT

规范。接受和处理这些文件的读取程序应该兼容相应图像类型的TIFF／IT、TIFF／IT

IT_P2写入程序兼容。本标准与TIFF6．0有冲突的地方，应优先考虑本标准。

2．2图像文件类型标识

TIFF／IT能表示各种类型的打印和印刷图像数据结构。各图像文件类型的识别码如下所示(见

附录B)：

TIFF／IT

CT彩色连续调图像数据

TIFF／1T—Lw彩色线条图像数据

TIFF／ITHC高分辨率连续调图像数据

TIFF／IT—MP单色连续调图像数据

T1FF／IT-BP二值图像数据

BL

TIFF／lT二值线条图像数据

TIFF／ITSD加网图像数据

TIFF／IT—FP最终页面数据

2．3TIFF／IT规范

执行本标准不必处理标准中的所有图像文件类型，可分别执行第7条款中描述的各图像文件类型。

文件、读取程序或写入程序可以被标识为兼容所有图像文件类型或只是兼容特定的几种图像文件类型。

1

GB／T12639：2004

22113--2008／ISO

执行TIFF／IT标准必须遵循各种图像文件类型的要求，第7条款中详细说明了这些要求。如果只

符合特定的一种或几种图像文件类型，则要求使用2．2中定义的特定图像文件类型标识(如TIFF／IT

CT)。

2．4TIFF／IT-P1规范

在印前、打印、印刷、信息处理系统及程序之间的图像文件交换。TIFF／IT

子集。

CT／P1)。

2．5TIn’／IT-P2规范

是TIFF／IT和TIFF／IT-P1之间的一个中间规范。

CT／P2)。

2．6规范标识

执行本标准还需标明是文件、读取程序还是写入程序。规范的术语应该是图像文件类型后面跟“文

件”、“读取程序”或“写入程序”(如TIFF／IT写入程序、TIFF／IT

件)。

3规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／TIso／IEc646：1991)

1988—1998信息技术信息交换用七位编码字符集(eqv

GB／TIS03166—1：1997)

2659—2000世界各国和地区名称代码(eqv

GB／T

(IS0／IEC10918-1：1994，IDT)

GB／T13655：1996，IDT)

19437--2004印刷技术印刷图像的光谱测量和色度计算(Is0

GB／T12642：

1996，IDT)

IEC

色空间——sRGB

ISO

1264l：1997图像技术印前数据交换用于扫描仪校正的色标

ICC．1：2001—12颜色特性文件格式规范，国际色彩联盟

950En—

RFC：1ZLIB压缩数据格式规范，版本3．3，RFC，1950：德国，P．，J

terprises，1996年5月

RFC：195lDEFLATE压缩数据格式规范，版本1．3，RFC，1951：德国，P．，Aladdin

Enterprises，

1996年5月

TIFF，最终修订版6．0版：Aldus公司(现为Adobe公司)，1992年6月3日

2

2211263912004

GB／T13--2008／IS0

4术语、定义和缩略

4．1术语和定义

下列术语和定义适用于本标准。

4．1．1

大端字节顺序big-endianbyte-ordering

在短整型或长整型数据内字节的一种排列顺序，随着字节地址的增加，字节的重要性降低。

4．1．2

小端字节顺序little-endian

byte-ordering

在短整型或长整型数据内字节的一种排列顺序，随着字节地址的增加，字节的重要性增加。

4．1．3

偏移量offset

TIFF／IT文件内相对于文件零字节的地址。

4．1．4

value

偏移■值offset

描述数据偏移量的短整型或长整型数据。

4．1．5

像素pixel

图像元素，是图像的最小组分，包括像素颜色和尺寸的定义(用图像分辨率说明图像的尺寸时用到，

如单位长度的像素数)。

4．1．6

dotvalue

印刷网点百分比printing

tonevalue

印刷阶调值printing

存储在计算机中的数据，对应印版上吸附油墨(这些油墨将被转移到印张上)的面积百分比。

注：这与半色调胶片的阶调值对应。最终复制品最光亮处的值接近0(在计算机文件中为o)，最暗处接近100％(在

计算机文件中经常为255)。

4．1．7

读取程序reader

能接受一个文件并进行一定处理的应用程序、系统或子系统，至少可以根据预定义的规则接受或拒

绝一个文件。如果接受，则对文件进一步处理。

4．1．8

行程编码run

lengthencoding

一种数据编码方法，用一系列的有序数据对描述含有同一数值重复的一系列数据。每个数据对包

含一个数值和它的重复次数。

注：行程编码产生数据压缩。

4．1．9

分色版separations

单个数据面，对应于着色过程所用的每个颜色。

整饰处理所用，如上光版。

4．1．10

color

专色spot

用名称来标识的单一颜色，说明印刷阶调值不使用颜色坐标系。

12639：2004

GB／T22113--2008／ISO

4．1．11

字符串string

字符、字节、整数等的序列。

4．1．12

field、TIFFfield

TIFF／IT字段、TIFF字段TIFF／IT

有一个关联值的一维数组(但通常只包含一个条目)。

注：一个字段的识别包括字段名、标签号和字段类型。

4．1．13

TIFF／IT标签TIFF／IT

tag

TIFF／IT文件中每个条目所对应的特定的数字标识符。

4．1．14

color

透明颜色transparent

说明其下面的图像(如果有)可见的一种属性。

注：完全透明区域是指没有任何颜色的区域，它下面的图像可见(如果有)。“白色”则意味着下层的图像不能透显

出来。透明属性可以应用于彩色线条图像、高分辨率彩色连续调图像、二值线条图像或二值图像文件中一个像

素或调色板颜色的一个或所有分色版。

4．1．15

陷印trapping

修改分色版的一种技术：印刷过程中，由于正常的套印误差可能会在不同分色版的边界处产生漏

白，通过在边界处压印一种选定的颜色来补偿套印误差的技术。

4．1．16

字对齐word—aligned

从偶数偏移量开始的字节序列。

4．1．17

写入程序writer

基于预定的规范生成一个文件，并能输出该文件的应用程序、系统或子系统。

4．2缩略语

二值线条图像或图像文件(或行程编码位图)

二值(或字节填充位图)图像或图像文件

丐彩色电子印前系统

彩色连续调图像或图像文件

)桌面出版

最终页面文件

高分辨率连续调(彩色)图像或图像文件

图像文件目录

彩色线条图像或图像文件

乩卵唧盯啡即眦㈣Ⅲm单色连续调图像或图像文件

一级简述文件

二级简述文件

F标签图像文件格式．第六版，Aldus公司

H陀|兰∞加网数据图像或文件

GB／T22113--2008／1SO12639：2004

5注释和字段类型

5．1注释

除特别标明外，本标准中的所有数值都用十进制表示。后缀h表示十六进制数，字符串用单引号括

起来。

字符串中只包含值为32～126之间的字符，字母A—z和a—Z的含义分别相同。

符合规范的应用程序或读取程序接受和识别。程序还可以写入优先值以外的值，但不要求读取程序一

定能接受或识别，具体的处理取决于读取程序。

TIFF／IT字段必需值前面有一个“一”号，但不用圆括号括起来，如“一5”。必需值不仅要求能被相

应的应用程序或写入程序写入，而且要求相应的程序接受和识别。

值栏内标明。如果写入程序没有在有缺省值说明的字段内写入值．读取程序应使用缺省值。因为为所

指定一个或多个必选字段值。

6

注：在缺省值栏中说明一个条目时，可能会引用TIFFo缺省值，而这些缺省值对于TIFF／IT文件可能无效。因

此对于TIFF／IT文件，通常在表中采用一个或多个必选字段值来指明这些值。

本标准中使用的分类标记定义如下：

m必选字段(绝对必需)

写入程序必须写入必选字段。读取程序必须能读取和处理必选字段，并且可以拒绝那些省略了必

选字段的文件。

opt可选字段

写入程序可以写入或忽略可选字段。读取程序也不要求一定读取或处理可选字段。

d缺省字段

写入程序可以写入或忽略缺省字段。当该字段值缺省时，读取程序应使用缺省值。当该字段包含

任何必需值或优先值时，读取程序必须能读取并处理该字段。

以上分类可能会因文件类型的不同而有变化，在第7条款中将进一步说明。

图像文件目录的条目使用包含一个或多个单词的字段名来标识．通常首字母大写，单词间无空格

(如“PageName”)。

5．2字段类型

本标准使用了以下字段类型：

ASCII型：包含Iso／IEC

是“NULL”(字符0)。

字节型：包含八位无符号二进制整数的字段类型。

长整型：包含32位无符号二进制整数的字段类型。

有理数型：包含两个长整型的字段类型，第一个是分数的分子。第二个是分母。

短整型：包含16位无符号二进制整数的字段类型。

未定义：包含8位无符号二进制数数组的字段类型。

6图像数据类型描述

6．1彩色连续调图像(CT)数据

彩色连续凋图像是像素的阵列，每个像素用一组分色值表示。

注：在图像技术应用程序中．像素通常用四个字节表示．分别说明青、品红、黄和黑色阴种印刷原色的分色值

12639：2004

GB／T22113--2008／1S0

6．2彩色线条图像(LW)数据

彩色线条图像是像素的阵列，图像像素的颜色数有限，在调色板中定义。调色板中的条目说明各颜

色的分色值。线条图像通常含有许多相同颜色像素的区域。线条图像文件使用行程编码技术。彩色线

条图像使用透明颜色属性使下面的图像可见，其分辨率通常比彩色连续调图像高。

6．3高分辨率连续调图像(HC)数据

高分辨率连续调图像是像素的阵列，像素用一组分色值表示。它也使用类似于彩色线条图像的透

明色和行程编码技术，但通常比彩色线条图像具有更高的分辨率。高分辨率连续调图像不使用调色板，

因此颜色的表示不像线条稿图像那样受限制。它通常用于描述两个相邻的彩色连续调图像的边缘以及

彩色线条图像与彩色连续调图像之间的边缘。

注：附录C描述了彩色连续调图像、彩色线条图像和高分辨率连续调图像之间的关系。

6．4单色图像和二值图像

6．4．1概述

除了6．1、6．2和6．3中说明的彩色图像格式外，本标准也支持单色连续调和二值图像。这些图像

类似于对应的彩色图像，只是数据量更小。

针对加网图像，增加了一种基于二值图像数据的颜色格式。它的每个分色都基于二值图像数据，当

把这些分色版叠加在一起时，表示了一幅加网的彩色图像。

6．4．2单色连续调图像(MP)数据

单色连续调图像是像素的阵列，像素用一个字节表示其单一颜色的强度变化。该格式用某个指定

颜色的不同灰度级来表现一幅单色连续凋图像。

单色连续凋图像格式类似于(但不等于)彩色连续调图像的单色版本。它只有一个颜色，因此也不

需要交替存储。

6．4．3二值图像(BP)数据

二值图像是像素的阵列，每个像素用一位表示，指明该像素是背景(位值为o)一部分还是图像(位

值为1)的一部分。字节内位的顺序是从左到右，也就是说，最重要的位最先存储。背景色和前景色可

以分别指定。

6．4．4二值线条图像(BL)数据

二值线条图像是像素的阵列，像素只用一个值表示，这些值编码成为背景色和图像色数据对的

序列。

二值线条图像的另一个特点是含有同一颜色(图像色或背景色)的大片连续区域。它也使用行程编

码技术。

6．4．5加网数据图像(sD)数据

加网数据图像包含一系列的像素阵列。一个阵列表示已加网(网点拷贝)图像的一个分色版。对于

每个分色版，其像素用一位表示，指明该像素是背景(位值为0)一部分还是图像(位值为1)的一部分。

字节内位的顺序是从左到右，也就是说．最重要的位最先存储。

6．5最终页面(FP)数据

终页面的机制。

7TIFF／IT、TIFF／IT-P1和TIFF／IT-P2图像数据文件的要求

7．1用于图像技术的标签图像文件格式(TIFF／IT)的结构

7．1．1概述

本标准包括了TIFF6．0第一部分和第二部分中定义的注释和结构。另外．那些被标识出但没有

6

12639：2004

GB／T22113--2008／IS0

在本标准中定义的TIFF标签，采用TIFF6．0中的定义。本标准与TIFF6．0相冲突的地方，优先考虑

本标准。

TIFF／IT文件表示一个图像或一组相关图像的数据，它包括一个短文件头、一个或多个图像文件

目录(IFD)以及与图像文件目录相关联的图像数据。图像参数在图像文件目录字段中编码，用不到的

字段可以从图像文件目录中省略。用标签值来识别字段．与它在目录条目中的位置无关。

7．1．2文件头

TIFF／IT文件以一个八字节的文件头开始。

0—1字节：文件中偏移量为0的两个字节包括ISO

示文件用小端字节顺序存储；“MM”表示文件使用大端字节顺序。写入程序可以使用这两种中的任一

种，但读入程序必须对两种都能解释。

注：通常在TIFF使用中，这个参数的使用范围是文件头、目录和图像数据中的所有数据。在本标准中，图像数据中

一些特定的16位字段固定的使用大端字节顺序，这将在7．3到7．10条款特定的图像数据类型中定义。

23字节：偏移量为2的这两字节包含常数42(2Ah)。

4—7字节：偏移量为4的四个字节包含文件中第一个图像文件目录的偏移量。目录要求字对齐。

7．1．3图像子文件

中的一个。它包括一个图像文件目录以及一个或多个被引用的字对齐的序列，序列中包含图像数据。

7．1．4图像文件目录(IFD)

图像文件目录位于文件内任一字对齐的位置，通过向前链表的方式连接起来。它包含一个说明图

像文件目录条目数的双字节的字段、一个或多个以标签号升序排列的图像文件目录条目和一个指向链

表中下一个图像文件目录的四字节的偏移量(文件中最后一个图像文件目录的偏移量为o)。图像文件

目录的每个条目都是一个12字节的单参数的字段．字段描述文件的一个属性。

7．1．5图像文件目录条目

图像文件目录条目包含一个短整型(双字节)标签号(用以标识字段)、一个短整型(双字节)数据类

偏移量应该是一个偶数．因为要求与16位的字边界对齐。

字段类型编码如下：

l：字节型8位无标记整数

2：ASCII码7位ASCII码加1位二进制0

3：短整型16位无标记整数

4：长整型32位无标记整数

5：有理数型2个LONG，第一个是分子，第二个是分母

7：未定义类型

计数决定字段值中数据元素的个数。一个ASCII字符串条目的计数应该是字符串中字符(字节)

的数量，其中包括结束符。

如果字段类型大小和计数的乘积不大于四字节，与图像文件目录条目相关联的数据值就直接存储

在该图像文件目录条目的偏移量字段内。否则，图像文件目录条目的偏移量字段就存储一个指向序列

的与字对齐的偏移量，该序列包含指定数量的数据元素。

7．1．6图像数据

图像数据存储在一个或多个字对齐的序列中。组成图像的像素阵列可以被分割成若干个数据带，

每个数据带(最后一个可能除外)包括数据带行数字段(标签号为278，短整型或长整型，缺省值为

个数据带描述，这是缺省情况。数据带用字对齐的数据序列描述。

12639：2004

GB／T22113--2008／ISO

强制类型字段数据带偏移量(标签号为273，长整型或短整型，计数等于图像数据带数目字段值)包

含了每一数据带序列的偏移量(与字对齐)。

数据带字节数字段(标签号279，长整型或短整型，计数等于图像数据带数目字段值)说明每一数据

带的字节数。

仅包含一个图像子文件的TIFF／IT文件结构如图l所示。

T[FF／IT

图像文件头

字节顺序目录条目

厂]

版本

HX标签

第0十IFD类型

HX+2

卜一一一．1偏移量

I．．．．．．．．．．．．．．．_JX+4

计数

X+8偏移值

●●●●●●●I

F

A

A+2条目

A+14条目l

条目02Y值

条目n

标签273

下一十IFD的偏移量

图像数据

厂]

I．．．．．．．．．．．．．．．一

图1单图像子文件的TIFF／IT文件结构(只含一个数据带)

7．2一般参数

7．2．1概述

相应类型的子条款。附录D是一个按字母顺序排序的TIFF／IT字段列表。

7．2．2作业标识

作业名和图像名分别用文档名字段和图像描述字段表示，也可能用到页名字段。

269文档名ASCII型

270图像说明ASCII型

285页名ASCll型

可以分别用创建者字段说明图像创建者，用版权字段说明版权。

3i5创建者ASCII型

33432版权ASCII型

8

22112639：2004

GB／T13--2008／IS0

7．2．3系统标识

下列字段用来描述与图像有关的系统数据。

271制造商ASCII型

272型号ASCII型

305软件ASCII型

306日期时问ASCII型

316主机ASCII型

34016地址ASCII型

34018

lT8文件头AsCII型

三字符的国家代码(根据ISO

除外)，以标识注册制造商的国家名称。

地址字段用于识别图像数字化(或编码成TIFF／IT格式)时保存文件的地点。

加上ASCII字符“NULL”)。TIFF／IT不必解释和使用1T8Header字段的内容。

7．2．4图像大小和方向

使用三个字段表示图像的大小和方向。第一个字段说明图像的宽度，第二个字段说明图像的长度，

第三个字段说明相对于图像观察者的扫描线方向。

256图像宽度短整型或长整型

257图像长度短整型或长整型

274扫描取向短整型

四种基本方向说明如下(见图2)：

1：从左上开始水平方向装载(缺省值)。0行表示图像的上边，0列表示左边。

5：从左上开始垂直方向装载。0行表示图像的左边，0列表示上边。

4：从左下开始水平方向装载。0行表示图像的底边，0列表示左边。

8：从左下开始垂直方向装载。0行表示图像的左边，0列表示底边。

本标准要求至少能用一种基本方向写入，但要求读取程序能读取所有基本方向。

基本方向雨囵图网

可造方向圆圆图圆

Z63，

箭头表示数据流中第一行像素的顺序

图2第一行数据、图像方向和方向代码的关系图

四种可选方向说明如下(见图2)：

2：从右上开始水平方向装载。0行表示图像的上边，0列表示右边。

6：从右上开始装垂直方扁载。0行表示图像的右边，0列表示上边。

3：从右下开始水平方向装载。0行表示图像的底边，0列表示右边。

7：从右下开始垂直方向装载。0行表示图像的右边．0列表示底边。

注1：TIFF／IT不允许使用未知方向。

注2：尺寸、分辨率和方向字段共同描述数据流中逻辑图像的尺寸和方向。图像宽度字段(扫描线的像素数)和图像

q

GB／T22113--2008／ISO12639：2004

词“宽度”指的是数据流中第一行像素表示的图像尺寸，TIFF和TIFF／IT中的名词“长度”指的是数据流中用

扫描线数表示的图像尺寸。如方向1和4定义“宽度”为逻辑图像的水平轴．“长度”为垂直轴，而方向5和8

定义“宽度”为垂直轴，“长度”为水平轴。

FP文件格式的图像位置字段(位于组分图像的图像文件目录中)说明图像相对于原点在x方向和

Y方向的偏移量。

286X方向位置有理数型

287Y方向位置有理数型

7．2．5图像分辨率

图像分辨率用以下字段说明：

282X方向分辨率有理数型

283Y方向分辨率有理数型

296分辨率单位短整型

可以从宽度和长度两个方向来说明图像的分辨率(指每个分辨率单位上的像素数)。符合TITT／

识别。

像素不必是正方形，因此要正确计算一个图像的尺寸，必须同时考虑两个轴向的分辨率。通过两个

轴向的分辨率和像素数，可以计算各轴向的图像尺寸．即等于像素数除以分辨率。

7．2．6数据格式

使用数据格式参数描述数据流的样式和顺序。数据格式参数的编码需要用到很多TITT／IT

字段。

254新子文件类型长整型

新子文件类型字段是对子文件中数据类型的一个概要说明，其值由32个标志位组成。未使用的位

设置为0。位0处于低位。

258样点位数短整型

259压缩方式短整型

277像素样点数短整型

284数据面结构短整型

像素样点数字段和样点位数字段决定了样点的数量(分色数和颜色数)和尺寸。这些信息和压缩方

式字段、数据面结构字段共同决定文件的数据格式。样点位数字段的计数应该等于像素样点数字段值。

如果压缩方式字段值是缺省值1，则说明没有压缩。BP数据非常紧凑，未使用的位不进行描述(行

的末尾除外)。压缩字段其他的TIFF／IT值的含义为：

32895：表示在CT或MP格式中使用栅格填充

32896：表示在Lw格式中使用行程编码

32897：表示在HC格式中使用行程编码

32898：表示在BL格式中使用行程编码

4：表示在BP和SD格式中使用CCITTG4编码

7：表示在CT和MP格式中使用JPEG编码，见附录E

8：表示在所有格式中使用{late编码(Lw、HC和BL格式除外)，见附录F

34715：表示在BP和SD格式中使用JBIG2Amd2编码，见附录L

储还是颜色交替存储(也就是按颜色面或分色存储)。该字段缺省值为1。当像素样点数字段值为

10

22112639：2004

GB／T13--20081150

1时，该字段可以忽略。

表1总结了不同类型的数据格式使用TIFF／IT字段编码的情况。

表1数据格式编码

文件类型像素样点数样点位数压缩方式数据面结构

彩色连续调图像(cT)8，8，…或

1161

1，7．8或32895

6，···

——像素交替存储16，1

彩色连续调图像(cT)8，8．…或

11632768

I，7．8或32895

——线交替存储18，16，·-·

彩色连续调图像(cT)8，8，…或

l一162

I，7．8或32895

——颜色交替存储16．16．…

彩色线画稿(Lw)1832896省略，不用

高分辨率连续词(HC)216(仅限偶数)8，8，···32897I

单色连续调图像(MP)l8或161，7．8或32895省略，不用

二值图像(BP)lll，4，8或34715省略，不用

二值线条稿(BL)1132898省略，不用

1一161，I，…2

加网数据(SD)1，4．8或34715

34019栅格填充短整型

栅格填充字段指定颜色行或交替存储的颜色行填充到与1、2、4、512或1024字节对齐的边界。

0：字节栅格(缺省)填充到1字节

1：字栅格填充到2字节

2：长字栅格填充到4字节

9：区域栅格填充到512字节

10：长区域栅格填充到1024字节

当使用线交替存储方式时，该字段针对颜色行，而非像素行。不管何种填充长度(单位为字节)，字

段值总是2的幂。

在TITT／IT—Lw线条图像文件中还需要另外两个字段来指定短行程和长行程的位数。详见该文

件类型说明。

34020行程位数短整型(缺省
