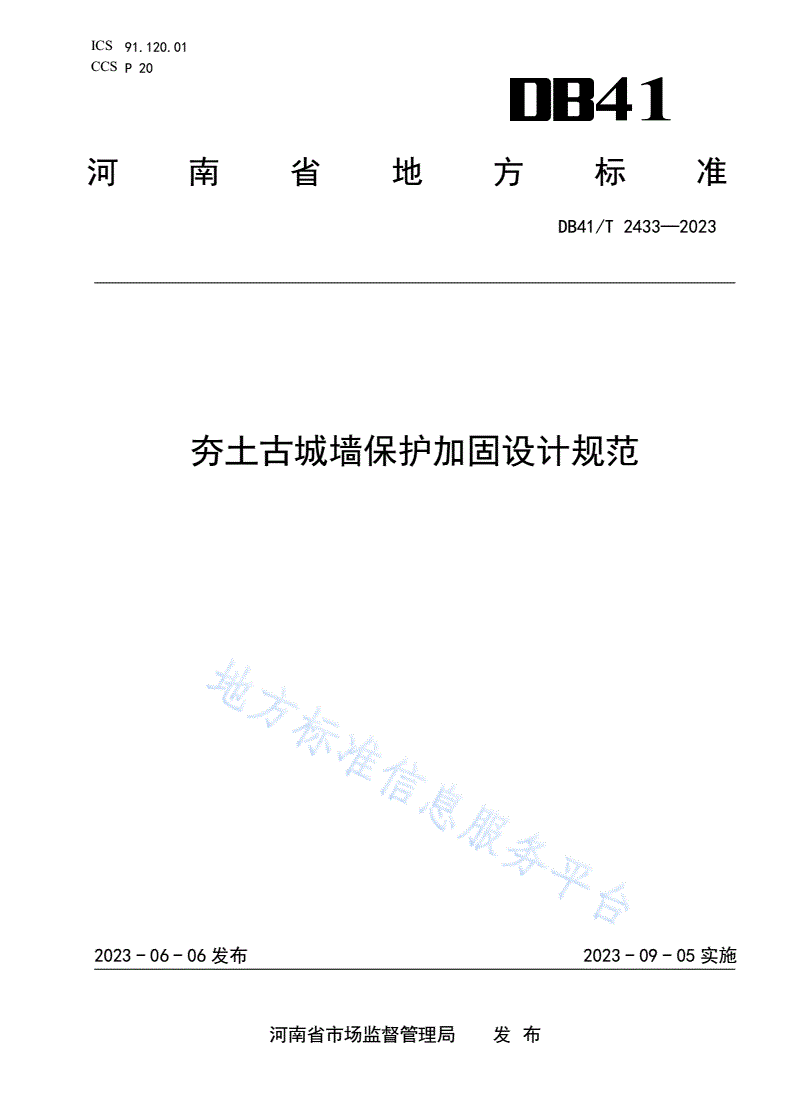

DB41/T 2433-2023 夯土古城墙保护加固设计规范

ICS91.120.01

CCSP20

41

河南省地方标准

DB41/T2433—2023

夯土古城墙保护加固设计规范

2023-06-06发布2023-09-05实施

河南省市场监督管理局发布

DB41/T2433—2023

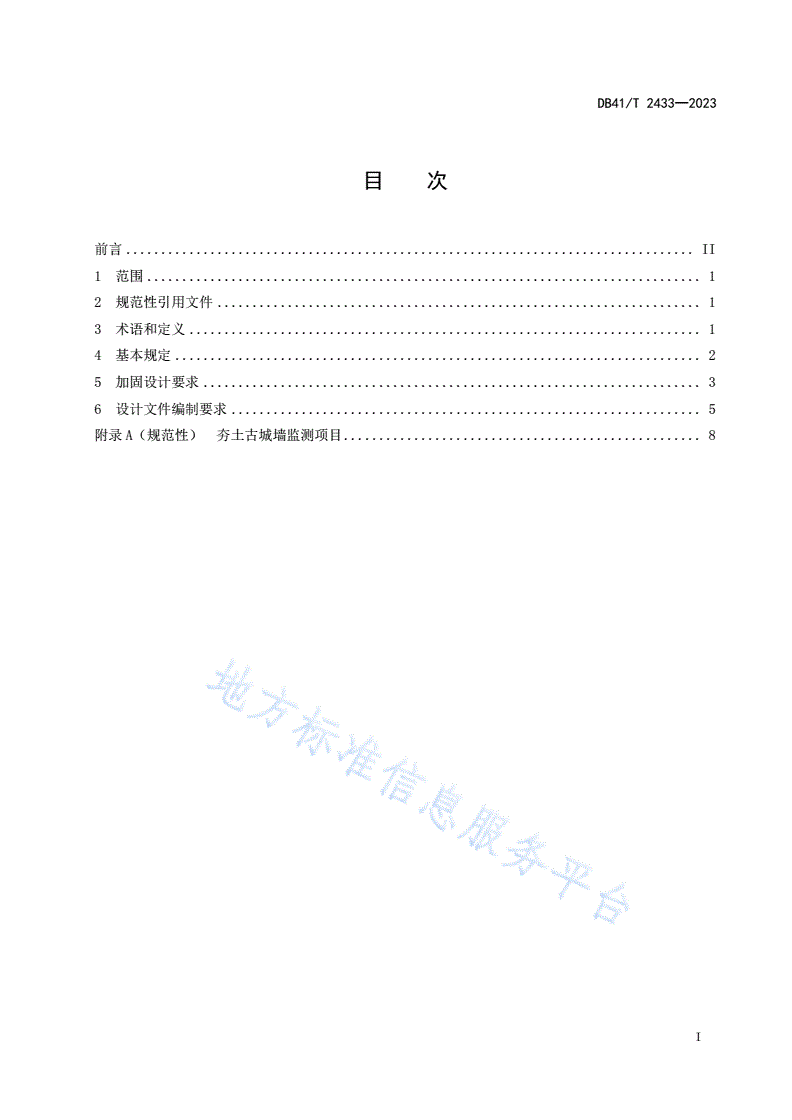

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

5加固设计要求.......................................................................3

6设计文件编制要求...................................................................5

附录A（规范性）夯土古城墙监测项目...................................................8

I

DB41/T2433—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省文化和旅游厅提出并归口。

本文件起草单位：河南省文物建筑保护研究院、中原工学院、河南省文物建筑保护设计研究中心、

河南裕达古建园林有限公司、黄河勘测规划设计研究院有限公司、河南省豫华建设工程检测有限公司。

本文件主要起草人：任克彬、李新明、付力、刘晨辉、刘松丽、蒋桂芹、郑文举、尹松、王志留、

李丹丹、袁林君、武迪、刘鹏飞、贾亚垒、黄家宁、郭砚睿。

II

DB41/T2433—2023

夯土古城墙保护加固设计规范

1范围

本文件规定了夯土古城墙保护加固设计的基本规定、术语和定义、加固设计要求、设计文件编制要

求。

本文件适用于夯土古城墙保护加固的工程设计。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T50123土工试验方法标准

GB50330建筑边坡工程技术规范

WW/T0039土遗址保护试验技术规范

WW/T0040土遗址保护工程勘察规范

3术语和定义

下列术语和定义适用于本文件。

3.1

夯土古城墙

以土质材料为主，经过夯筑形成的具有历史、艺术、科学、社会和文化价值的墙体遗存。

3.2

砌补

采用砌筑措施对夯土古城墙实施稳定性加固技术。

3.3

夯补

采用夯筑措施对夯土古城墙实施稳定性加固技术。

3.4

裂隙灌浆

将浆液注入夯土古城墙裂隙，提高城墙稳定性的加固措施。

3.5

锚杆

加固夯土古城墙土体，提高其整体稳定性，具有一定强度的杆件。

3.6

土钉

加固或连结夯土古城墙浅层土体的细长杆件。

1

DB41/T2433—2023

3.7

锚固

运用锚杆、土钉将不稳定土体锚在相对稳定的基体或土体上的加固措施。

3.8

植物治理

采取清理威胁夯土古城墙安全的植物和采用植物防护技术防止或减缓夯土古城墙水土流失的综合

措施。

4基本规定

4.1设计基础资料

夯土古城墙加固设计应提供以下基础资料：

——夯土古城墙价值评估及历代修缮资料；

——夯土古城墙保护工程勘察资料；

——类似夯土古城墙保护工程经验资料；

——保护规划、考古及相关研究报告；

——前期保护试验及效果评估资料；

——施工条件的有关资料。

4.2设计原则

4.2.1不改变夯土古城墙原状原则和最低限度干预原则。

4.2.2坚持原材料、原形制、原工艺、原做法的“四原”原则。

4.2.3新材料和新技术的安全应用原则。

4.2.4抢救性与预防性保护相结合原则。

4.2.5动态设计原则。

4.3设计阶段

4.3.1夯土古城墙保护加固设计一般分为两个阶段：方案设计阶段和施工图设计阶段。

4.3.2方案设计阶段应通过多种方案的论证和比选，确定出合理可行的保护方案。

4.3.3施工图设计阶段应通过对工程方案细化和完善，确定出符合要求、切实可行的施工技术措施。

4.4抗震设防

4.4.1地震作用和抗震措施均应符合本地区抗震设防烈度的要求。

4.4.2抗震设防烈度低于7度时，对市县级文物保护单位和未定级的夯土古城墙可不进行地震作用计

算。

4.5设计安全系数

4.5.1夯土古城墙设计时，宜根据夯土古城墙残损现状和周边环境，以破坏后果的严重程度为标准，

分段划分安全等级。夯土古城墙安全等级见表1。

2

DB41/T2433—2023

表1夯土古
