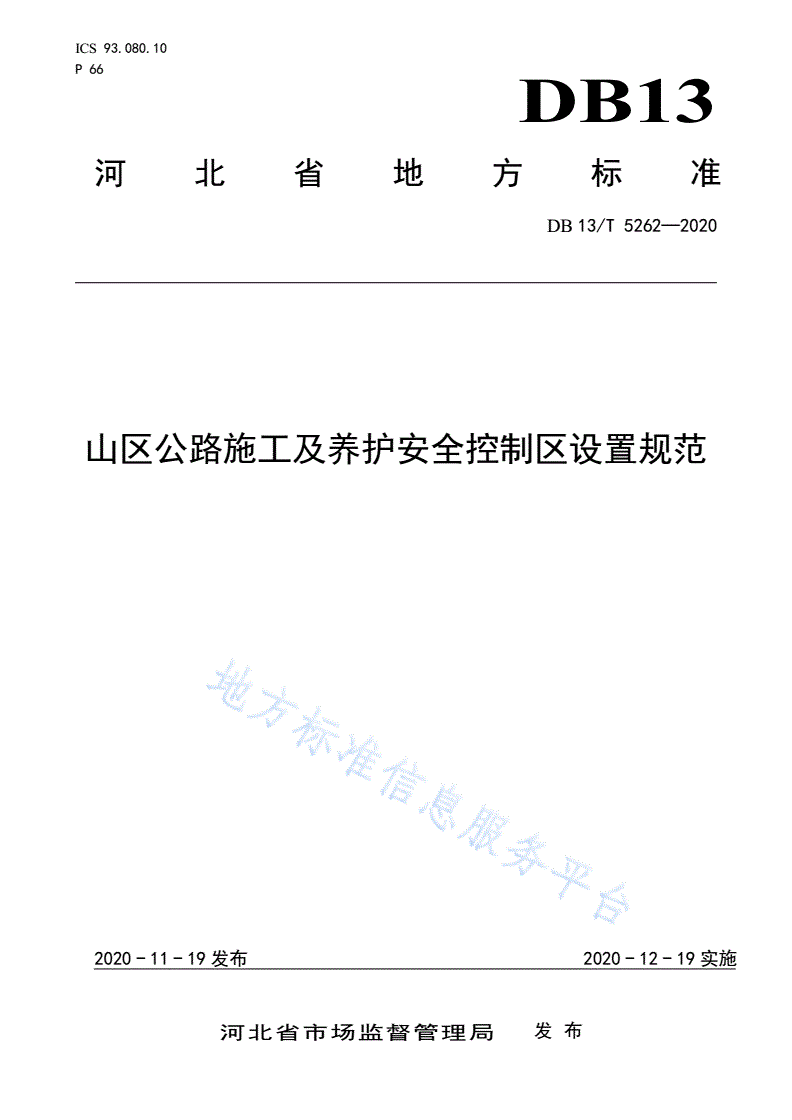

DB13/T 5262-2020 山区公路施工及养护安全控制区设置规范

ICS93.080.10

P66

DB13

河北省地方标准

DB13/T5262—2020

山区公路施工及养护安全控制区设置规范

2020-11-19发布2020-12-19实施

河北省市场监督管理局发布

DB13/T5262—2020

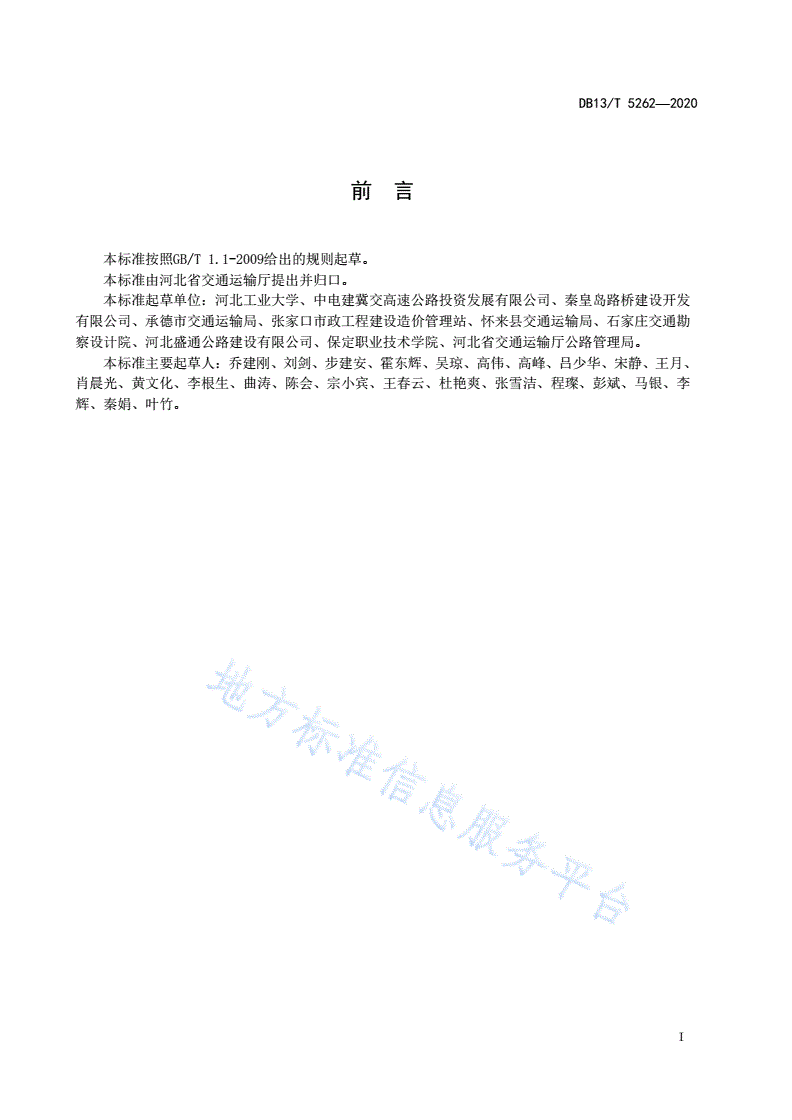

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省交通运输厅提出并归口。

本标准起草单位：河北工业大学、中电建冀交高速公路投资发展有限公司、秦皇岛路桥建设开发

有限公司、承德市交通运输局、张家口市政工程建设造价管理站、怀来县交通运输局、石家庄交通勘

察设计院、河北盛通公路建设有限公司、保定职业技术学院、河北省交通运输厅公路管理局。

本标准主要起草人：乔建刚、刘剑、步建安、霍东辉、吴琼、高伟、高峰、吕少华、宋静、王月、

肖晨光、黄文化、李根生、曲涛、陈会、宗小宾、王春云、杜艳爽、张雪洁、程璨、彭斌、马银、李

辉、秦娟、叶竹。

I

DB13/T5262—2020

山区公路施工及养护安全控制区设置规范

1范围

本标准规定了山区公路施工作业控制区设置的一般规定、安全作业控制区布置和安全标志等内容。

本标准适用于除高速公路及全封闭的一级公路外的山区等级公路的改建、扩建、养护施工等安全

作业控制区域的布置。其它公路可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T24969公路照明技术条件

JTGD82公路交通标志和标线设置规范

JTGH10公路养护技术规范

JTGH30公路养护安全作业规程

JTG/TD81公路交通安全设施设计细则

3术语和定义

下列术语和定义适用于本文件。

3.1

公路安全作业控制区highwaysafetyoperationcontrolarea

公路施工安全作业所设置的交通管控区域，分为指引、警告、上游过渡、缓冲、下游过渡、终止

等区域。

3.2

指引区guidearea

作业区上游第一个交叉口前引导车辆分流的区域。

4一般规定

4.1山区公路安全作业控制区应符合JTGH30的要求，此外增设指引区，顺序依次为指引区、警告区、

上游过渡区、缓冲区、工作区、下游过渡区和终止区。作业控制区示意图如图1所示。

1

DB13/T5262—2020

说明：

Zy——指引区；

S——警告区；

Ls——车道封闭上游过渡区；

H——缓冲区；

G——工作区；

Lx——下游过渡区；

Z——终止区。

图1作业控制区示意图

4.1.1山区公路安全作业控制区限速值应符合JTGH30的要求，采用逐级限速或重复提示限速方法
