DB3401/T 209-2020 “厂-网-河（湖）”城市排水数据采集技术规范

ICS13.020.40

CCSZ09

3401

安徽省合肥市地方标准

DB3401/T209—2020

"厂-网-河（湖）"城市排水数据

采集技术规范

2020-12-22发布2020-12-22实施

合肥市市场监督管理局发布

DB3401/T209—2020

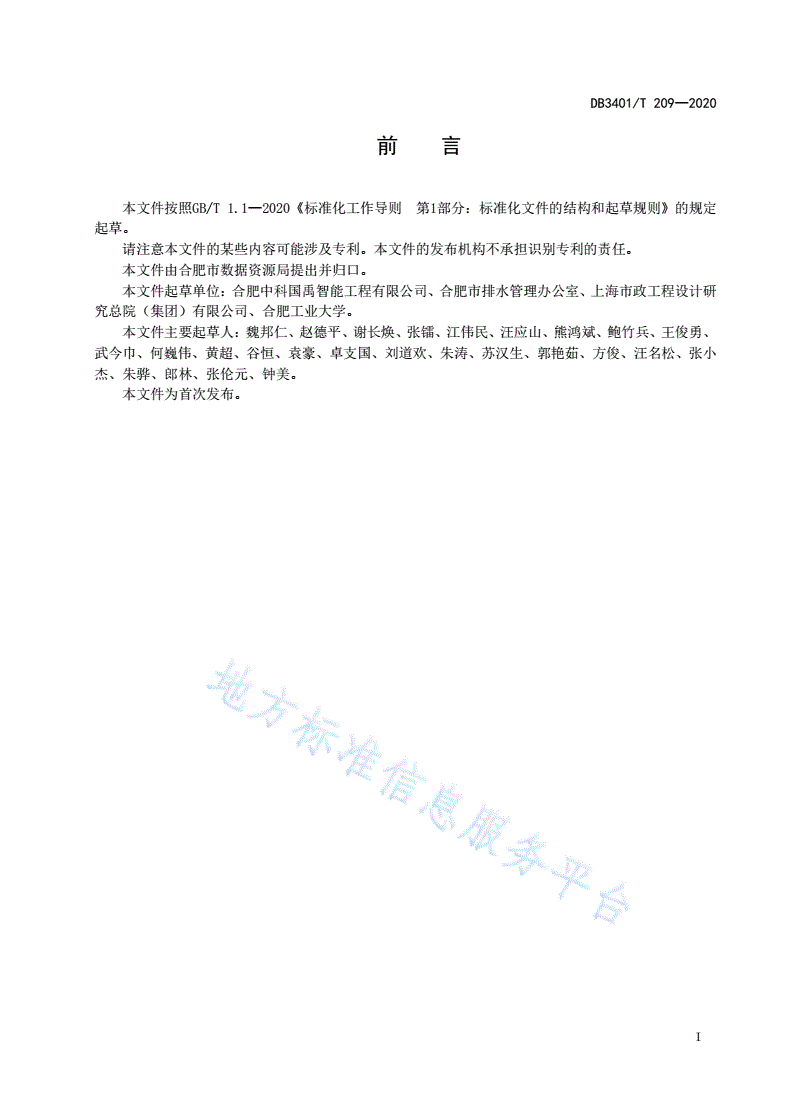

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由合肥市数据资源局提出并归口。

本文件起草单位：合肥中科国禹智能工程有限公司、合肥市排水管理办公室、上海市政工程设计研

究总院（集团）有限公司、合肥工业大学。

本文件主要起草人：魏邦仁、赵德平、谢长焕、张镭、江伟民、汪应山、熊鸿斌、鲍竹兵、王俊勇、

武今巾、何巍伟、黄超、谷恒、袁豪、卓支国、刘道欢、朱涛、苏汉生、郭艳茹、方俊、汪名松、张小

杰、朱骅、郎林、张伦元、钟美。

本文件为首次发布。

I

DB3401/T209—2020

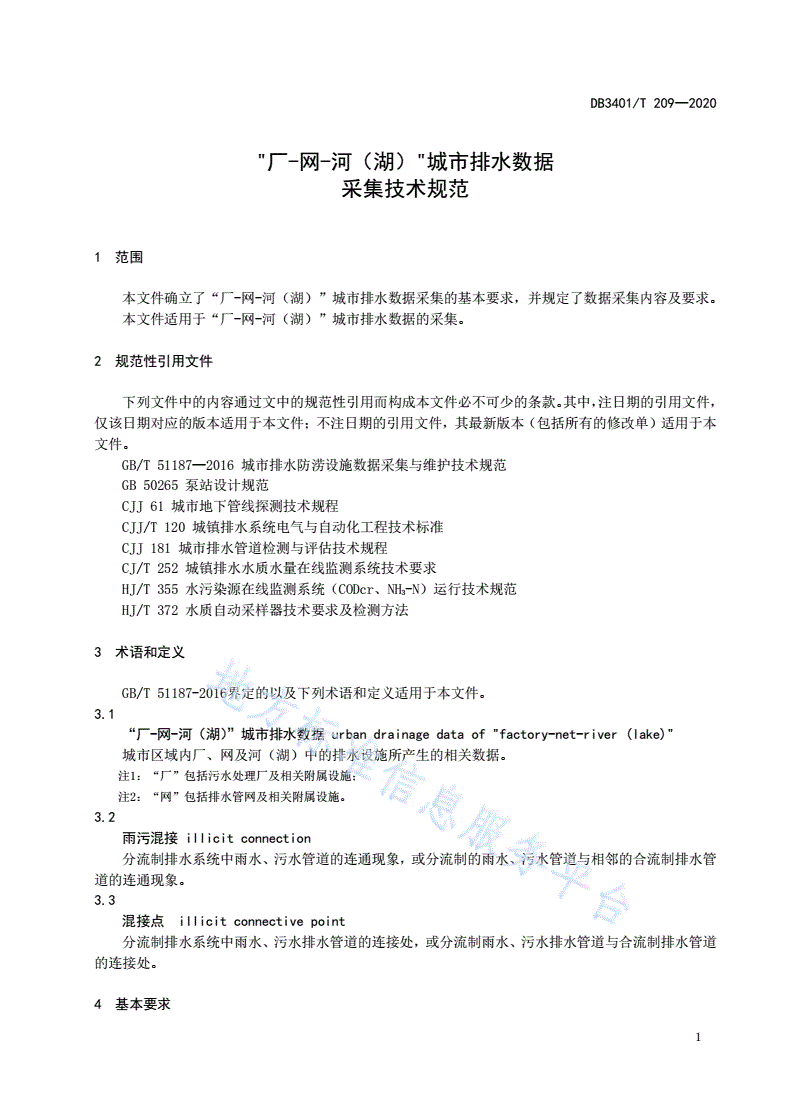

"厂-网-河（湖）"城市排水数据

采集技术规范

1范围

本文件确立了“厂-网-河（湖）”城市排水数据采集的基本要求，并规定了数据采集内容及要求。

本文件适用于“厂-网-河（湖）”城市排水数据的采集。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T51187—2016城市排水防涝设施数据采集与维护技术规范

GB50265泵站设计规范

CJJ61城市地下管线探测技术规程

CJJ/T120城镇排水系统电气与自动化工程技术标准

CJJ181城市排水管道检测与评估技术规程

CJ/T252城镇排水水质水量在线监测系统技术要求

HJ/T355水污染源在线监测系统（CODcr、NH3-N）运行技术规范

HJ/T372水质自动采样器技术要求及检测方法

3术语和定义

GB/T51187-2016界定的以及下列术语和定义适用于本文件。

3.1

“厂-网-河（湖）”城市排水数据urbandrainagedataof"factory-net-river(lake)"

城市区域内厂、网及河（湖）中的排水设施所产生的相关数据。

注1：“厂”包括污水处理厂及相关附属设施；

注2：“网”包括排水管网及相关附属设施。

3.2

雨污混接illicitconnection

分流制排水系统中雨水、污水管道的连通现象，或分流制的雨水、污水管道与相邻的合流制排水管

道的连通现象。

3.3

混接点illicitconnectivepoint

分流制排水系统中雨水、污水排水管道的连接处，或分流制雨水、污水排水管道与合流制排水管道

的连接处。

4基本要求

1

DB3401/T209—2020

4.1城市排水数据采集应遵循下列原则：

a)客观性：应按城市排水数据采集要求，建立质量控制和数据校核机制，数据应真实反映城市

排水设施的现状；

b)系统性：应以排水管网及附属设施、污水处理厂及附属设施、河（湖）等要素为整体系统，

建立完整的拓扑关系；

c)动态性：应更新与完善城市排水设施数据库，保持数据的现势性，并应建立排水设施在线监

测系统，实现动态监测与管理；

d)共享性：在数据采集与维护工作中应整合和利用现有数据资源，数据成果应通过多种方式共

享使用。

4.2受委托开展城市排水数据采集的单位或机构应具有专业能力和相应资质。

4.3应基于地理信息系统技术开展城市排水数据的采集。

4.4城市排水数据采集前，应收集以下资料：

a)城市排水设施的技术资料、运行维护数据、排水设施地理信息系统数据等；

b)城市排水设施的竣工验收档案、测绘数据、检测与评估数据等。

4.5污水处理厂及附属设施的数据采集，应符合GB/T51187-2016、CJJ/T120的要求。

4.6排水管网及相关附属设施的数据采集，应符合GB/T51187-2016、CJJ181、CJJ61的要求；水质

检测的数据采集，应符合GB/T51187-2016中附录C.3.4、HJ/T372、CJ/T252的要求。

4.7河（湖）的数据采集，应符合HJ/T355、HJ/T372的要求。

4.8排水管网及相关附属设施的液位及流量自动监测频率，应满足以下要求：

a)正常情况下，日常监测采样频率为15min一次，数据发送频率宜为60min一次；

b)出现预警情况时，采样频率为5min~10min一次，数据发送频率宜为10min一次；

c)出现报警情况时，采样频率为1min~3min一次，数据发送频率应与采样频率保持一致。

4.9采集过程中所用平面坐标和高程系统应与合肥市规划建设和管理使用的平面坐标和高程系统保持

一致，并建立与2000国家大地坐标系和1985国家高程基准的转换关系。具体要求如下：

a)平面坐标系统宜采用1954北京坐标系；

b)高程系统宜采用吴淞高程系统。

4.10数据的英文字段名及推荐数据类型，应符合GB/T51187-2016的要求。数据类型宜包括整型、长

整型、字符型、数值型和时间型，对应的标识符分别为I、L、C、D、T。

注：字符型的格式为C(n)，n为十进制数字，描述字符串的最大长度；数值型的格式为D(N,n)，N为十进制数字，描

述数值型数据的位数，n为十进制数字，描述数值型数据的小数位数。

4.11应确保采集数据的完整性和准确性，具体要求如下：

a)完整性检查：检查字段名称、填写完整性、填写数据类型是否满足本文件相应的数据格式要

求，如有缺失，应补充完整；

b)异常值检查：检查各类设施的空间位置是否准确，数值型数据是否超岀上下限范围，如存在

数据异常，应进行修正；

c)拓扑关系检查：利用排水设施地理信息系统，按GB/T51187-2016要求，对管道逆坡、孤立

节点、节点重合、管线重合、环状管网、无下游管、管道错接、大管套小管等常见拓扑问题

进行检查；

d)对发现的问题数据，应通过现场勘查、人工经验判断等方式进行核实与处理；对拓扑关系应

进行抽查验证。

4.12数据校核完成后，应生成校核报告，内容包括：

a)数据基本信息，如排水管道总长度、排水管道类别等；

b)校核中发现的问题，如数据完整性、数据拓扑问题等。

2

DB3401/T209—2020

5数据采集内容及要求

5.1数据采集内容

城市排水数据采集内容应包括但不限于：

——排水系统数据；

——雨水口数据；

——检查井数据；

——排水管道数据；

——排放口数据；

——小区立管数据；

——小区化粪池数据；

——管渠内窥数据；

——排水管道监测点数据；

——排水管道液位及流量数据；

——雨污混接点数据；

——污水处理厂数据；

——泵站数据。

5.2数据采集要求

3

DB3401/T209—2020

5.2.1排水系统数据采集要求按表1执行。

表1排水系统数据采集要求

序号中文字段名英文字段名推荐数据类型说明采集方式

1排水系统标识码SystemIDC（17）唯一编码人工

2系统名称NameC（100）排水系统的名称人工

3系统类型System_TypeI1-雨水；2-污水；3-合流；4-其他人工

4汇水面积ServiceAreaD（10,2）排水系统的覆盖总面积，单位：公顷人工

5服务人口数ServicePopulationL排水系统的服务人口数人工

6径流系数Runoff_CoeffD（3,2）排水系统的径流系数人工

7设计重现期Design_RTPI排水系统的设计重现期，单位：年人工

8记录建立日期Est_DateT格式：yyyy-MM-dd,记录创建的日期人工

9最后修改日期Update_DateT格式：yyyy-MM-dd,最后一次修改的日期人工

10记录建立单位Est_UnitC（30）创建该条记录的负责单位人工

11数据维护单位Org_UnitC（30）数据维护更新的负责单位人工

12坐标系统CoorSystemC（30）数据采用的坐标系统人工

13高程系统ElevSystemC（30）数据采用的高程系统人工

14排水体制说明DrainSystemC（200）补充说明该排水系统的现状人工

15备注RemarkC（100）相关事项说明人工

4

DB3401/T209—2020

5.2.2雨水口数据采集要求按表2执行。

表2雨水口数据采集要求

序号中文字段名英文字段名推荐数据类型说明采集方式

1雨水口标识码CombIDC（17）唯一编码人工

雨水系统（335派河、336塘西河、337十五里河干流、338南淝河干流、339板桥河、340

二十埠河、341店埠河、342四里河、343二里河、344许小河、649史家河、650关镇河、

651徐河、652汤河、653滁河干渠等）

2排水系统标识码SystemIDC（17）污水系统（1陶冲污水系统、2北部新城污水系统、3蔡田铺污水系统、4小仓房污水系统、人工

5王小郢污水系统、6望塘污水系统、7经开区污水系统、8滨湖区污水系统、9十五里河

污水系统、10西部组团污水系统、11巢湖经开区污水系统、12长丰县污水系统、13肥东

县污水系统等）

3坐标XX-CoorD（11,3）应与点要素一致人工/自动

4坐标YY-CoorD（11,3）应与点要素一致人工/自动

5所在道路名称Road_NameC（20）设施所在道路名称人工

6所在政区DistrictC（50）所在县（市）、区人工

7雨水口形式Comb_TypeC（10）1-平箅式；2-立箅式；3-联合式；4-偏沟式；5-其他，并注明雨水口形式人工

8雨水口形状CombShapeI1-矩形；2-圆形；3-其他，在备注字段中注明雨水口形状人工

9雨水口尺寸1Comb_Dimen1D（5,3）雨水口形状为矩形时填写长度，雨水口形状为圆形时填写直径，单位：米人工

10雨水口尺寸2Comb_Dimen2D（5,3）雨水口形状为矩形时填写宽度，单位：米人工

11雨水箅材质Gra_MaterialC（20）1-球墨铸铁；2-灰口铸铁；3-钢格板；4-其他，并注明材质人工

12雨水箅间距Gra_SpacingD（5,3）雨水箅格栅间距，单位：米人工

13雨水箅厚度Gra_ThicknessD（5,3）雨水箅的厚度，单位：米人工

14雨水口最大深度MaxDepthD（6,3）雨水口的最大深度，单位：米人工

15雨水口地表高程Surface_ElevD（7,3）雨水口所处位置的地面高程，单位：米人工/自动

5

DB3401/T209—2020

表2雨水口数据采集要求（续）

序号中文字段名英文字段名推荐数据类型说明采集方式

16设计能力Design_SluiCapaD（6,2）雨水口的设计泄水能力，单位：升/秒人工

是否装备垃圾

17AntiTrashI0-否；1-是人工

拦截装置

是否装备防臭

18AntiOdorI0-否；1-是人工

装置

19设施状态StatesI1-已建；2-在建；3-待废；4-已废；5-其他人工

20排放口Output_FallC（30）对应的排口编号，受纳水体人工

21权属单位Own_UnitC（30）从属的负责单位人工

22建设单位Build_UnitC（30）排水设施建设单位人工

23设计单位Design_UnitC（30）设计单位名称人工

24施工单位Constr_UnitC（30）负责施工的单位名称人工

25管理单位Org_UnitC（30）设施管理单位的名称人工

26养护单位Maintain_UnitC（30）设施养护单位名称人工

27建设年代Build_YearsT格式：yyyy-MM-dd，工程开工日期人工

28竣工日期Build_DateT格式：yyyy-MM-dd，工程竣工日期人工

29投运日期Service_DateT格式：yyyy-MM-dd，工程投运日期人工

30改建日期Recon_DateT格式：yyyy-MM-dd，工程改建日期人工

31所属污水系统WW_SystemC（50）所属污水系统编码人工

32所属雨水系统Storm_systemC（50）所属雨水系统编码人工

33项目名称Pro_NameC（200）管网普查对应的招投标项目人工

34数据来源DataSourceC（50）1-现场探测；2-竣工图；3-设计图；4-人工估计；5-其他，并注明来源人工

35数据获取日期Record_DateT格式：yyyy-MM-dd,数据来源的具体日期人工

36填报单位Report_UnitC（30）数据填报单位人工

6

DB3401/T209—2020

表2雨水口数据采集要求（续）

序号中文字段名英文字段名推荐数据类型说明采集方式

37填报日期Report_DateT格式：yyyy-MM-dd,数据填报日期人工

38备注RemarkC（100）相关事项描述人工

7

DB3401/T209—2020

5.2.3检查井数据采集要求按表3执行。

表3检查井数据采集要求

序号中文字段名英文字段名推荐数据类型说明采集方式

1检查井标识码ManholeIDC（17）唯一编码人工

雨水系统（335派河、336塘西河、337十五里河干流、338南淝河干流、339板桥河、

340二十埠河、341店埠河、342四里河、343二里河、344许小河、649史家河、650关

镇河、651徐河、652汤河、653滁河干渠等）

2排水系统标识码SystemIDC（17）污水系统（1陶冲污水系统、2北部新城污水系统、3蔡田铺污水系统、4小仓房污水系人工

统、5王小郢污水系统、6望塘污水系统、7经开区污水系统、8滨湖区污水系统、9十

五里河污水系统、10西部组团污水系统、11巢湖经开区污水系统、12长丰县污水系统、

13肥东县污水系统等）

3坐标XX-CoorD（11,3）应与点要素一致人工/自动

4坐标YY-CoorD（11,3）应与点要素一致人工/自动

5所在道路名称Road_NameC（26）设施所在道路名称人工

6检查井类别Manhole_CategoryC（20）1-雨水；2-污水；3-合流；4-其他人工

1-检查井；2-接户井；3-闸阀井；4-溢流井；5-倒虹井；6-透气井；7-压力井；8-检测

7检查井类型Manhole_TypeC（10）人工

井；9-拍门井；10-截流井；11-水封井；12-跌水井；13-其他，并注明类型

8检查井形式Manhole_StyleI1-一通；2-二通直；3-二通转；4-三通；5-四通；6-五通；7-五通以上人工

9检查井井深DepthD（6,3）检查井深度，单位：米人工

10地面高程Surface_ElevD（7,3）井盖所处位置的地面高程，单位：米人工/自动

11附属物描述Addi_FacC（100）对井内的防坠网、梯子、压力盖板等附属物进行描述人工

1-灰口铸铁；2-球墨铸铁；3-铸钢；4-轧制钢；5-聚合物；6-填充增强材料；7-钢纤维

12检查井盖材质Cov_Materi
