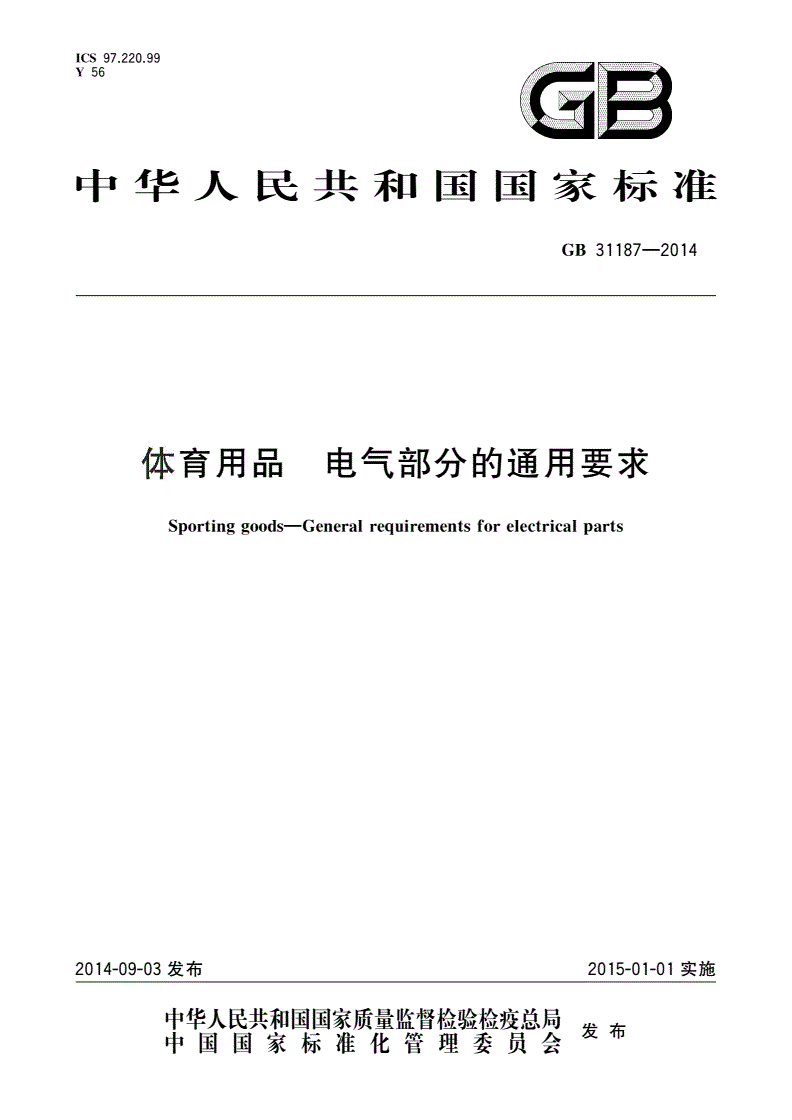

GB 31187-2014 体育用品 电气部分的通用要求

ICS9722099

Y56..

中华人民共和国国家标准

GB31187—2014

体育用品电气部分的通用要求

Sportinggoods—Generalrequirementsforelectricalparts

2014-09-03发布2015-01-01实施

中华人民共和国国家质量监督检验检疫总局发布

中国国家标准化管理委员会

GB31187—2014

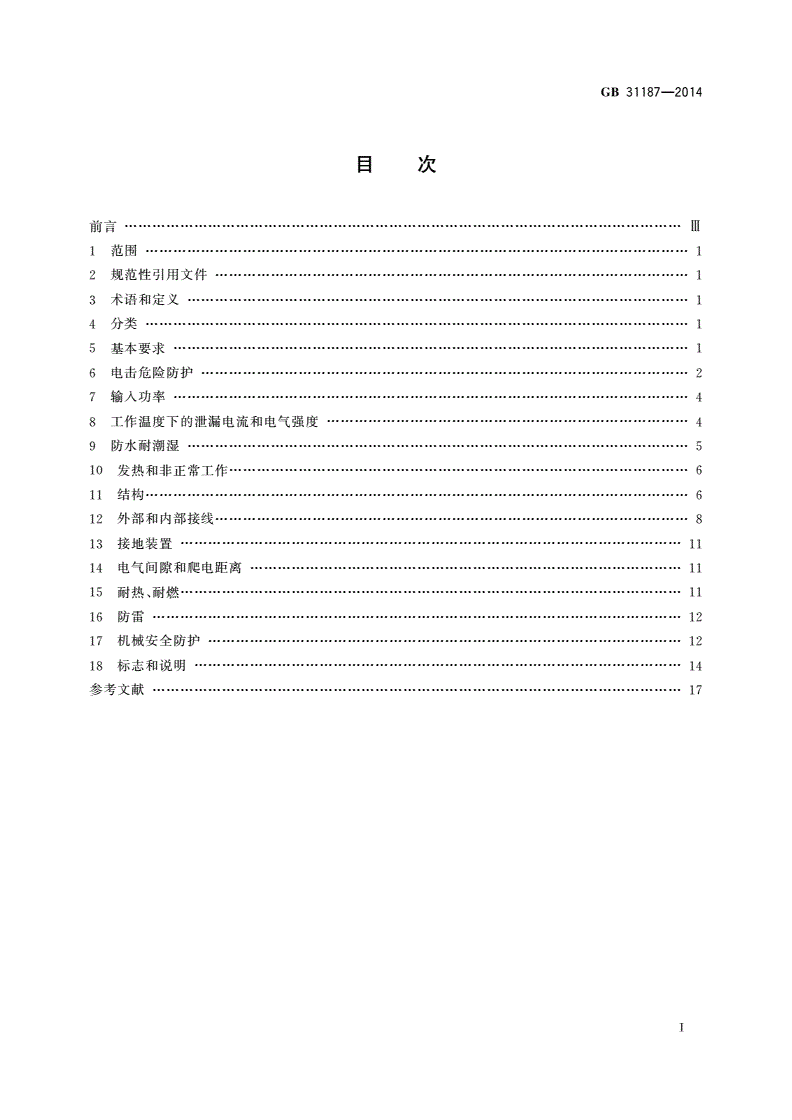

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类

4………………………1

基本要求

5…………………1

电击危险防护

6……………2

输入功率

7…………………4

工作温度下的泄漏电流和电气强度

8……………………4

防水耐潮湿

9………………5

发热和非正常工作

10………………………6

结构

11………………………6

外部和内部接线

12…………………………8

接地装置

13………………11

电气间隙和爬电距离

14…………………11

耐热耐燃

15、………………11

防雷

16……………………12

机械安全防护

17…………………………12

标志和说明

18……………14

参考文献

……………………17

Ⅰ

GB31187—2014

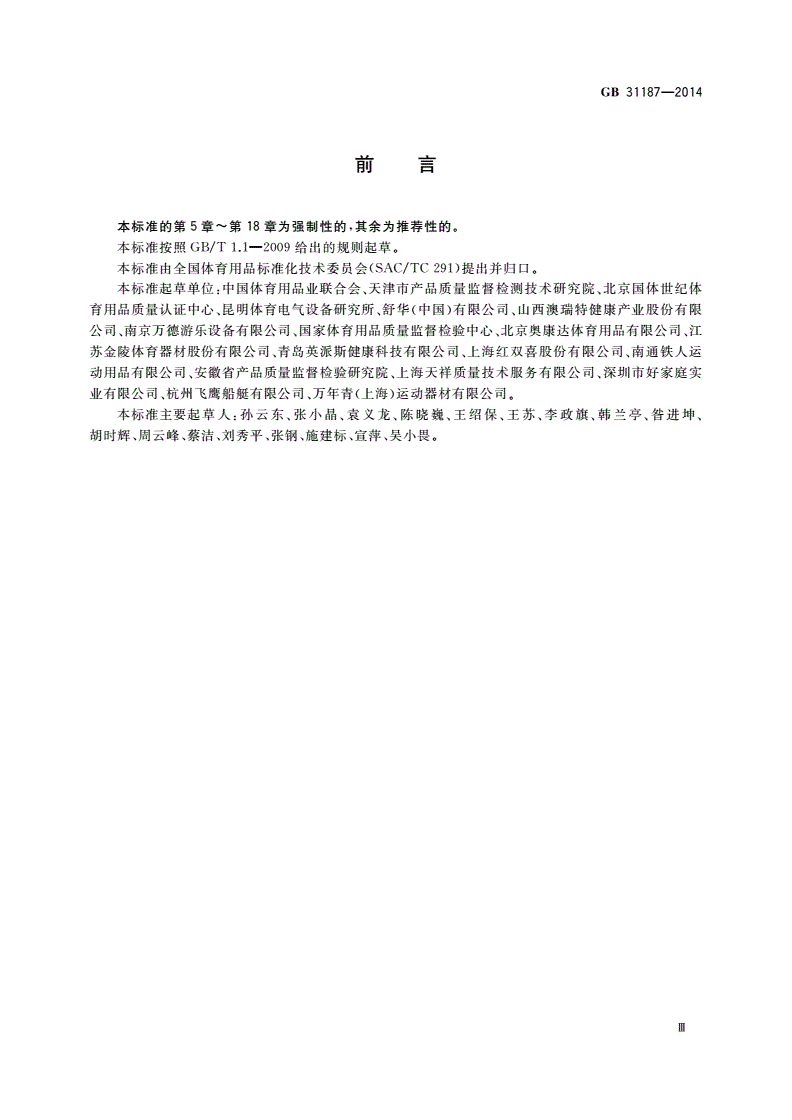

前言

本标准的第5章~第18章为强制性的其余为推荐性的

,。

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由全国体育用品标准化技术委员会提出并归口

(SAC/TC291)。

本标准起草单位中国体育用品业联合会天津市产品质量监督检测技术研究院北京国体世纪体

:、、

育用品质量认证中心昆明体育电气设备研究所舒华中国有限公司山西澳瑞特健康产业股份有限

、、()、

公司南京万德游乐设备有限公司国家体育用品质量监督检验中心北京奥康达体育用品有限公司江

、、、、

苏金陵体育器材股份有限公司青岛英派斯健康科技有限公司上海红双喜股份有限公司南通铁人运

、、、

动用品有限公司安徽省产品质量监督检验研究院上海天祥质量技术服务有限公司深圳市好家庭实

、、、

业有限公司杭州飞鹰船艇有限公司万年青上海运动器材有限公司

、、()。

本标准主要起草人孙云东张小晶袁义龙陈晓巍王绍保王苏李政旗韩兰亭昝进坤

:、、、、、、、、、

胡时辉周云峰蔡洁刘秀平张钢施建标宣萍吴小畏

、、、、、、、。

Ⅲ

GB31187—2014

体育用品电气部分的通用要求

1范围

本标准规定了体育用品电气部分以下简称器械的术语和定义分类基本要求电击危险防护输

()、、、、

入功率工作温度下的泄漏电流和电气强度防水耐潮湿发热和非正常工作结构外部和内部接线接

、、、、、、

地装置电气间隙和爬电距离耐热耐燃防雷机械安全防护标志和说明

、、、、、。

本标准适用于单相额定电压不超过其他额定电压不超过体育器械的安全

250V,480V。

本标准不适用于医疗康复器械船艇飞行器汽摩类航模车模器械的电气部分

、、、、、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

电工电子产品环境试验第部分试验方法试验锤击试验

GB/T2423.55—20062:Eh:

外壳防护等级代码

GB4208(IP)

家用和类似用途电器的安全第部分通用要求

GB4706.1—20051:

电工电子产品着火危险试验第部分灼热丝热丝基本试验方法成品的灼

GB/T5169.1111:/

热丝可燃性试验方法

电工电子产品着火危险试验第部分非正常热球压试验

GB/T5169.2121:

接触电流和保护导体电流的测量方法

GB/T12113—2003

器具开关第部分通用要求

GB15092.11:

固定式健身器材第部分通用安全要求和试验方法

GB17498.11:

室外健身器材的安全通用要求

GB19272—2011

机械设备安装工程施工及验收通用规范

GB50231—2009

3术语和定义

界定的术语和定义适用于本文件

GB4706.1—2005。

4分类

41按电击防护方法分类

.

器械的电气部分可分为类类类

:Ⅰ、Ⅱ、Ⅲ。

42按防尘防水等级分类

.、

器械应按中规定的数字分类法进行分类

GB4208“IP”。

5基本要求

各种器械中所含电气设备应保证其在规定的使用环境和使用期限内正常使用时应安全工作即

,。

1

GB31187—2014

使在正常使用中出现可能的疏忽时也不应造成对人员和周围环境的危害

,。

器械的电气部分除满足本标准的要求外还应满足产品标准的相关要求

,。

6电击危险防护

61器械的结构和外壳应使其按正常使用进行工作时所有的位置和取下可拆卸部件后带电部件应

.,,

不可触及可折叠的器械折叠后应有防触电保护

。,。

通过下述试验检验

:

将器械处于各种可能的位置用图试验探棒插入器械的开口位置探棒通过开口伸到允

———,1B,

许的任何深度在插入过程中转动和弯曲探棒如果试验探棒无法插入开口则给探棒施

,,。B,

加的垂直力试验探棒不能触到带电部件或仅用漆层氧化膜纸和类似材料作为

20N。B,、、

防护的带电部件类器械和类结构试验探棒只允许触及到那些由双重绝缘或加强绝

。ⅡⅡ,B

缘与带电部件隔开的部件

;

对于类器械和类结构上的各开口使用图试验探棒插入器械的开口位置通向灯头

———ⅡⅡ,213,

和插座中的带电部件的开口除外试验探棒不能触到带电部件

。13;

如果可触及部件为安全特低电压供电可以不认为其为带电部件

———,。

2

GB31187—2014

单位为毫米

注材料如无其他规定采用金属未注公差角度的极限偏差0未注公差的一般线性尺寸的公差及以下

:,。:-10°;:25

为0以上为两个铰接点可在同一平面内沿同一方向在+10范围内转动

-0.05、25±0.2;90°0°。

图1试验探棒B

3

GB31187—2014

线性尺寸单位为毫米

图2试验探棒13

62提供防触电保护的外罩和其他部件应有的机械强度冲击试验后带电部件应不可触及正常操作

.,,

时不应松动

。

通过目视手动和下述试验检验

、:

使用规定的弹簧冲击试验装置对易碎部件冲击能量为其他部件冲

GB/T2423.55—2006,0.35J,

击能量为在最薄弱点冲击次

0.5J,3。

注易碎部件是指玻璃或半透明罩以及突出外壳不超过或表面积不超过2的陶瓷和小部件

:,10mm4cm。

63通过一个插头与电源连接的器械其结构应能使其在正常使用中当触碰该插头的插脚时不会因

.,,

有充过电的电容器而引起电击危险

。

注额定电容量不大于的电容器不认为会引起电击危险

:0.1μF,。

通过下述试验检验

:

器械以额定电压供电然后将其任何一个开关置于断开位置器械在电压峰值时从电源断开在

,“”,。

断开后的用一个不会对测量值产生明显影响的仪器测量插头各插脚间的电压不应超过

1s,,,34V。

7输入功率

器械在正常工作温度下输入功率对额定输入功率的偏差不应大于下列偏差

,:

额定输入功率不大于时

———300W,+20%;

额定输入功率大于时

———300W,+15%。

输入功率稳定时通过测量确定是否合格测量时所有能同时工作的电路都处于工作状态如果

,。,。

输入功率在整个工作周期是变化的则按一个具有代表性期间出现的输入功率的平均值决定输入功率

,。

标有一个或多个额定电压范围的器械试验在每一个范围的上下限进行但如果额定输入功率与相关

,、;

电压范围的平均值有关则试验要在该范围的平均电压值下进行

,。

8工作温度下的泄漏电流和电气强度

工作温度下的泄漏电流和电气强度应符合中第章的要求

GB4706.1—200513。

4

GB31187—2014

9防水耐潮湿

91防水

.

根据器械上的数字器械外壳应具有相应等级的防护在进行电气强度试验期间不应出现击穿

IP,,。

通过下述试验检验

:

防护等级按规定的试验方法检验

———GB4208;

随后立即按进行电气强度试验

———9.2.3。

92耐潮湿

.

921器械应能承受在正常使用中可能出现的潮湿条件

..。

通过下述试验检验

:

器械如有电缆入口保持在打开状态器械如有预留现场成型孔其中的一个要处于打开状态

———,;,;

取下器械可拆卸部件如必要取下的可拆卸部件与器械主体一起做潮湿试验

———。,;

在相对湿度温度中任一温度t的环境中放置

———(93±3)%、20℃~30℃±1℃48h;

潮湿试验后立即按和进行泄漏电流和电气强度试验

———,9.2.29.2.3。

922器械的泄漏电流不应超过下述值

..:

对类器械

———Ⅱ:0.25mA;

对类器械

———Ⅲ:0.5mA;

对类便携式器械

———Ⅰ:0.75mA;

对类驻立式器械

———Ⅰ:3.5mA。

通过下述试验检验

:

在进行试验前保护阻抗要从带电部件上断开在器械处于室温且不连接电源的情况下进行

———,。,

该试验

;

交流试验电压施加在带电部件和连接金属箔的易触及金属部件之间被连接的金属箔面积不

———。

超过与绝缘材料的易触及表面相接触

200mm×100mm,;

施加交流试验电压

———:

对单相器械为倍的额定电压

●,1.07;

对三相器械为倍的额定电压除以

●,1.073;

在施加试验电压后的内通过中图所描述的装置测量泄漏电流

———5s,GB/T12113—20034。

923上述试验后立即按表的规定进行
