DB34/T 2333-2015 矿用隔爆高压真空配电装置

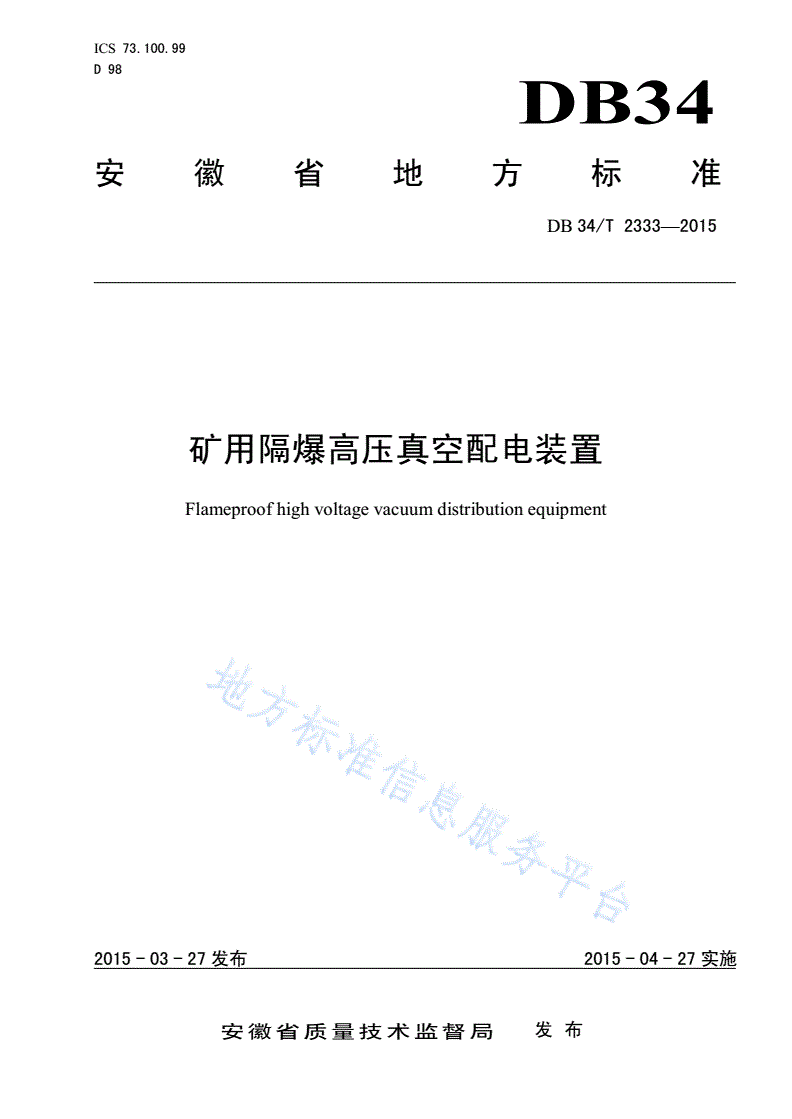

ICS73.100.99

D98

DB34

安徽省地方标准

DB34/T2333—2015

矿用隔爆高压真空配电装置

Flameproofhighvoltagevacuumdistributionequipment

文稿版次选择

2015-03-27发布2015-04-27实施

安徽省质量技术监督局发布

DB34/T2333—2015

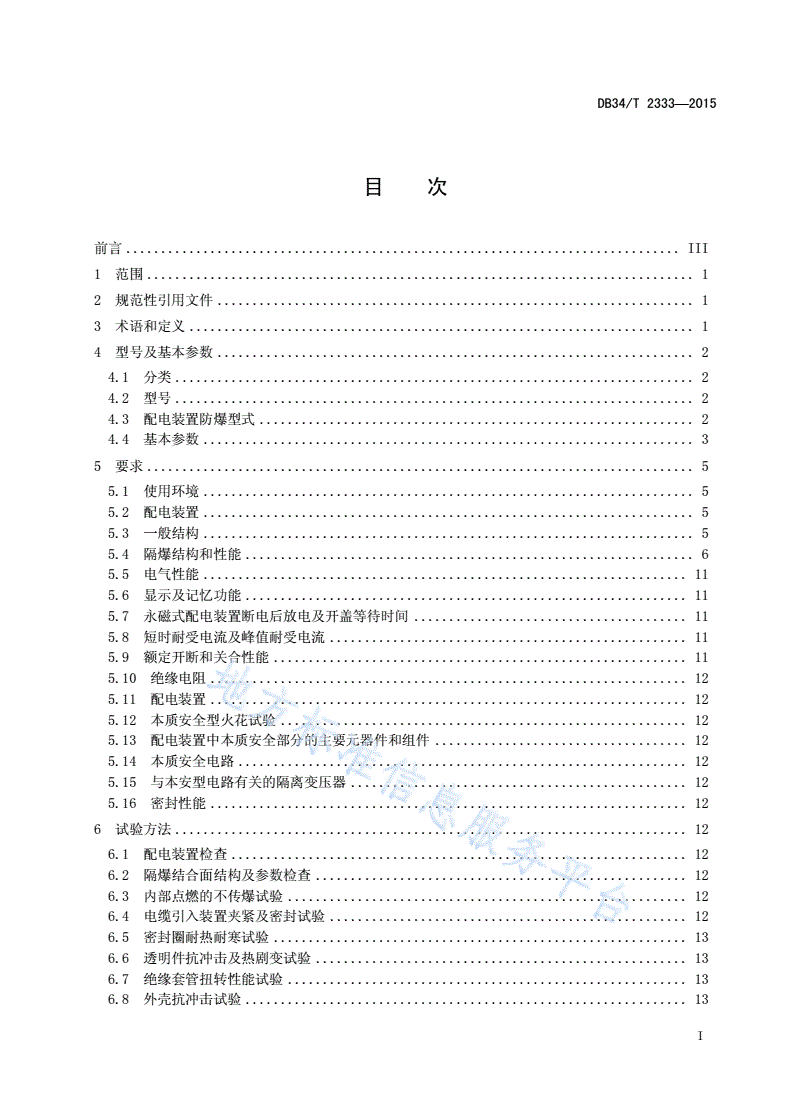

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4型号及基本参数....................................................................2

4.1分类..........................................................................2

4.2型号..........................................................................2

4.3配电装置防爆型式..............................................................2

4.4基本参数......................................................................3

5要求..............................................................................5

5.1使用环境......................................................................5

5.2配电装置......................................................................5

5.3一般结构......................................................................5

5.4隔爆结构和性能................................................................6

5.5电气性能.....................................................................11

5.6显示及记忆功能...............................................................11

5.7永磁式配电装置断电后放电及开盖等待时间.......................................11

5.8短时耐受电流及峰值耐受电流...................................................11

5.9额定开断和关合性能...........................................................11

5.10绝缘电阻....................................................................12

5.11配电装置....................................................................12

5.12本质安全型火花试验..........................................................12

5.13配电装置中本质安全部分的主要元器件和组件....................................12

5.14本质安全电路................................................................12

5.15与本安型电路有关的隔离变压器................................................12

5.16密封性能....................................................................12

6试验方法.........................................................................12

6.1配电装置检查.................................................................12

6.2隔爆结合面结构及参数检查.....................................................12

6.3内部点燃的不传爆试验.........................................................12

6.4电缆引入装置夹紧及密封试验...................................................12

6.5密封圈耐热耐寒试验...........................................................13

6.6透明件抗冲击及热剧变试验.....................................................13

6.7绝缘套管扭转性能试验.........................................................13

6.8外壳抗冲击试验...............................................................13

I

DB34/T2333—2015

6.9外壳静压试验..................................................................13

6.10外壳耐压试验.................................................................13

6.11电气间隙和爬电距离检查.......................................................13

6.12介电性能试验.................................................................13

6.13温升试验.....................................................................13

6.14交变湿热性能试验.............................................................13

6.15继电保护动作试验.............................................................13

6.16机械特性试验.................................................................14

6.17回路电阻测试.................................................................14

6.18显示功能.....................................................................14

6.19储能电容器放电至剩余能量所需时间的测量.......................................14

6.20主回路的短时耐受电流、峰值耐受电流试验.......................................14

6.21额定关合和开断性能试验.......................................................14

6.22绝缘电阻测试.................................................................14

6.23本质安全型参数测量...........................................................14

6.24本质安全型火花试验...........................................................14

7检验规则..........................................................................14

7.1检验分类......................................................................15

7.2出厂检验......................................................................15

7.3型式检验......................................................................16

8标志、包装、运输及贮存............................................................16

8.1标志..........................................................................16

8.2包装、运输及贮存..............................................................16

II

DB34/T2333—2015

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省煤矿生产标准化技术委员会提出并归口。

本标准起草单位：淮北兴海工贸有限责任公司、安徽省煤炭科学研究院、淮北恒远工程建材设备有

限公司。

本标准起草人：张德民、马林、张晓维、洪亮、张井营、云伟、常松、韩喜忠、王志东、马晓峰。

III

DB34/T2333—2015

矿用隔爆高压真空配电装置

1范围

本标准规定了矿用隔爆高压真空配电装置（包括弹簧、永磁机构，以下简称配电装置）的产品分类、

技术要求、试验方法、检验规则、标志、包装、运输与贮存。

本标准适用于配电装置的设计、制造与检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB311.1-2012绝缘配合第1部分:定义、原则和规则

GB1984高压交流断路器

GB/T2423.4电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)

GB/T3309-1989高压开关设备常温下的机械试验

GB3836.1-2010爆炸性环境第1部分:设备通用要求

GB3836.2-2010爆炸性环境第2部分:由隔爆外壳“d”保护的设备

GB3836.3-2010爆炸性环境第3部分:由增安型“e”保护的设备

GB3836.4-2010爆炸性环境第4部分:由本质安全型"i"保护的设备

GB/T11022-2011高压开关设备和控制设备标准的共用技术要求

AQ1043-2007矿用产品安全标志标识

JB/T4262防爆电器用橡套电缆引入装置

JB/T4002防爆低压电气用接线端子

JB/T8739-1998矿用隔爆型高压配电装置

MT/T661-2011煤矿井下用电器设备通用技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

高压真空配电装置Highvoltagevacuumdistributionequipment

由高压真空断路器与过载保护元件以及隔爆外壳等组合的配电装置。

3.2

零序电流型保护Zerosequencecurrent-protection

1

DB34/T2333—2015

利用故障线路零序电流比非故障线路零序电流大的特点来实现有选择性的接地（漏电）保护。

3.3

零序功率方向型保护Zerosequencepowerdirectionalprotection

利用故障线路和非故障线路零序电流方向不同的特点来实现有选择性的接地（漏电）保护。

3.4

绝缘监视保护Insulationmonitoringprotection

对双屏蔽橡套电流的监视线和地线间的绝缘进行监视的保护。

4型号及基本参数

4.1分类

产品分类见表1。

表1产品分类

分类形式类型

按断路器的形式真空

按操动机构的形式弹簧、永磁储能（手动、电动）

4.2型号

P□G□－□/□Y

永磁（非永磁的无此字母）

额定工作电压，kV

额定工作电流，A

设计序号

高压

B为隔爆型（J为隔爆兼本质安全型）

配电装置

示例：PBG43-630/6Y，P—配电装置；B—隔爆型；G—高压；630—额定工作电流为630A；43—设计序号为43；6

—额定工作电压为6kV；Y—永磁。

4.3配电装置防爆型式

型式分为：

2

DB34/T2333—2015

a)矿用隔爆型，防爆标志：ExdIMb。

b)矿用隔爆兼本质安全型防爆标志：Exd[ib]IMb

4.4基本参数

配电装置的基本参数见表2。

表2配电装置的基本参数

额定短

额定额定额定短额定短额定短额定短额定峰

最高工路开断额定

序工作工作路开断路关合时耐受路持续值耐受

型号作电压电流次频率

号电压电流电流电流电流时间电流

（kV）数（Hz）

（V）（A）（kA）（kA）（kA）（s）（kA）

（次）

1PBG43-1250/61250

2PBG43-630/6630

3PBG43-500/6500

4PBG43-400/6400

5PBG43-300/6300

6PBG43-200/6200

7PBG43-150/6150

8PBG43-100/6100

9PBG43-50/650

10PBG-1250/61250

11PBG-630/6630

12PBG-500/6500

13PBG-400/6400

14PBG-300/6300

12.531.512.531.5

15PBG-200/6200

6
