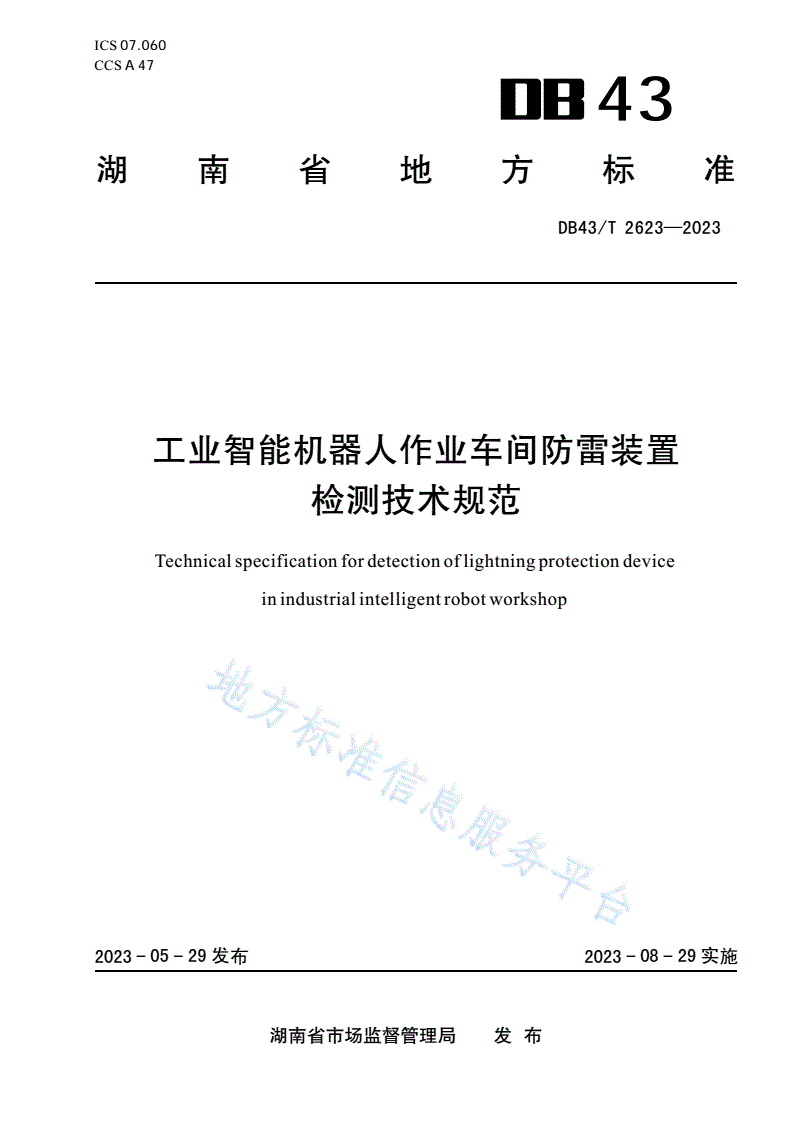

DB43/T 2623-2023 工业智能机器人作业车间防雷装置检测技术规范

ICS07.060

CCSA47

43

湖南省地方标准

DB43/T2623—2023

工业智能机器人作业车间防雷装置

检测技术规范

Technicalspecificationfordetectionoflightningprotectiondevice

inindustrialintelligentrobotworkshop

2023-05-29发布2023-08-29实施

湖南省市场监督管理局发布

DB43/T2623—2023

目次

前言························································································································Ⅲ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4基本规定···············································································································2

5检测周期及检测项目································································································3

6检测项目技术要求···································································································3

附录A（资料性）部分检测仪器的主要性能和参数指标·····················································5

附录B（规范性）工业智能机器人作业车间防雷装置材料规格············································7

I

DB43/T2623—2023

II

DB43/T2623—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省气象局提出。

本文件由湖南省气象标准化技术委员会归口。

本文件起草单位：湖南省湘潭市气象局。

本文件主要起草人：阳青山、雍志刚、陈代亮、李坦、张振、谭政、胡刚、尹宝蓉、邓洁琼、王文。

III

DB43/T2623—2023

IV

DB43/T2623—2023

工业智能机器人作业车间防雷装置检测技术规范

1范围

本文件规定了工业智能机器人作业车间防雷装置检测的基本规定、检测周期及检测项目、检测项目

技术要求。

本文件适用于工业智能机器人作业车间防雷装置检测。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50057建筑物防雷设计规范

GB50343建筑物电子信息系统防雷技术规范

GB/T21431建筑物防雷装置检测技术规范

GB/T20867工业机器人安全实施规范

3术语和定义

下列术语和定义适用于本文件。

3.1

智能机器人intelligentrobot

具有依靠感知其环境、和/或与外部资源交互、调整自身行为来执行任务的能力的机器人。

[GB/T12643—2013，定义2.28]

3.2

工业智能机器人作业车间industrialintelligentrobotworkshop

由一个或多个工业智能机器人完成其任务所需的作业场所，一般由控制室、生产线厂房组成。

3.3

防雷装置lightningprotectionsystem（LPS）

用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷

装置和内部防雷装置组成。

[GB50057—2010，定义2.0.5]

3.4

接闪器air-terminationsystem

由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。

[GB50057—2010，定义2.0.8]

3.5

引下线down-conductorsystem

1

DB43/T2623—2023

用于将雷电流从接闪器传导至接地装置的导体。

[GB50057—2010，定义2.0.9]

3.6

接地装置earth-terminationsysteam

接地体和接地线的总和，用于传导雷电流并将其流散入大地。

[GB50057—2010，定义2.0.10]

3.7

等电位连接equipotentialbonding

直接用连接导体或通过浪涌保护器将分离的金属部件、外来导电物、电力线路、通信线路及其他电

缆连接起来以减小雷电流在它们之间产生电位差的措施。

[GB50343—2012，定义2.0.12]

3.8

电磁屏蔽electromagneticshielding

用导电材料减少交变电磁场向指定区域穿透的措施。

[GB50343—2012，定义2.0.15]

3.9

电涌保护器surgepotectivedlevice（SPD）

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。

[GB50057—2010，定义2.0.29]

3.10

防雷装置检测lightningprotectionsystemcheckandmeasure

按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处

理全过程。

[GB/T21431—2015，定义3.23]

4基本规定

4.1防雷分类

工业智能机器人作业车间的防雷分类应按照GB50057—2010第3章的方法确定。

4.2防雷装置检测工作基本要求

4.2.1取得雷电防护装置检测资质的单位，应当按照资质等级承担相应的雷电防护装置检测工作。雷

电防护装置检测单位及其人员从事雷电防护装置检测活动，应当遵守国家有关技术规范和标准。

4.2.2防雷装置检测人员进入工业智能机器人作业车间进行检测工作时，宜遵守工业智能机器人作业

车间相关规定和要求。

4.2.3防雷装置检测过程中一般受检单位应派专人陪同。受检单位陪同人员需熟悉现场环境状况、受

检测对象特性。双方在确认不致人员伤害和设备损坏的情况下方可开展检测工作。

4.2.4防雷装置检测工作程序，一般宜按环境调查、方案制定、现场检查与测试、原始数据记录整理、

计算分析与结果判定、出具检测报告的流程进行。

4.2.5用于防雷装置检测的专用仪器设备应当经法定计量检定机构检定或者校准，并在有效期内。

4.2.6接地电阻与土壤电阻率的测试，应在无降水、无积水、无冻土条件下进行。

2

DB43/T2623—2023

4.2.7检测人员宜当面向防雷装置受检单位现场负责人反馈检测情况及整改要求。宜对检测中发现问

题的理由和法律法规、标准规范依据予以解释。

4.3注意事项

4.3.1在测试接地电阻前，应首先测试土壤电阻率,土壤电阻率的测量方法应按照GB/T21431—2015

附录B的方法确定。测试应选择在自然地表上进行，如地理条件限制，可选择在附近区域进行，但与待

测场所的中心间距不超过500m。土壤电阻率的测试地点应避开树木、河滩、地下金属物、接地装置、

高压线等。

4.3.2测试仪和测试线的布设应远离高压线、变电所、大型通信设施等干扰源。当检测数据发生漂移

或数据失真时，应查找并远离干扰源重新布设测试电极和测试线。各测试线应避免缠绕，尽量保持平直

以减少感应环路面积。

4.3.3接地电阻的测试方法及测试电极的布设位置应按照GB/T21431—2015附录D（三极法测量接地

电阻值）的方法确定。探针宜选择在自然土层布设，避开地下接地装置、大型金属物等影响接地电阻值

的位置。

5检测周期及检测项目

5.1新建、改建、扩建的工业智能机器人作业车间的建设项目，应进行防雷装置检测。

5.2投入使用的工业智能机器人作业车间防雷装置实行定期检测制度,定期检测周期按GB/T21431—

2015中第6条规定要求（具有爆炸和火灾危险环境的防雷建筑物检测间隔时间为6个月，其他防雷建

筑物检测间隔时间为12个月）。

5.3防雷装置检测的主要项目应包括接闪器、引下线、接地装置、等电位连接、电磁屏蔽、电涌保护

器（SPD）。

5.4新建、改建、扩建工业智能机器人作业车间应対生产线厂房的等电位连接及电磁屏蔽做好影像记

录并存档。定期检测时对不能进入现场检测的生产线厂房内防雷装置应查阅相关检测记录。

5.5主要检测仪器设备见附录A。

6检测项目技术要求

6.1接闪器

6.1.1首次检测时，应查看隐蔽工程记录。屋面设施应符合GB50057—2010中4.5.7的规定。检查接

闪器与建筑物顶部外露的其他金属物的电气连接、与引下线的电气连接，屋面设施的等电位连接。

6.1.2首
