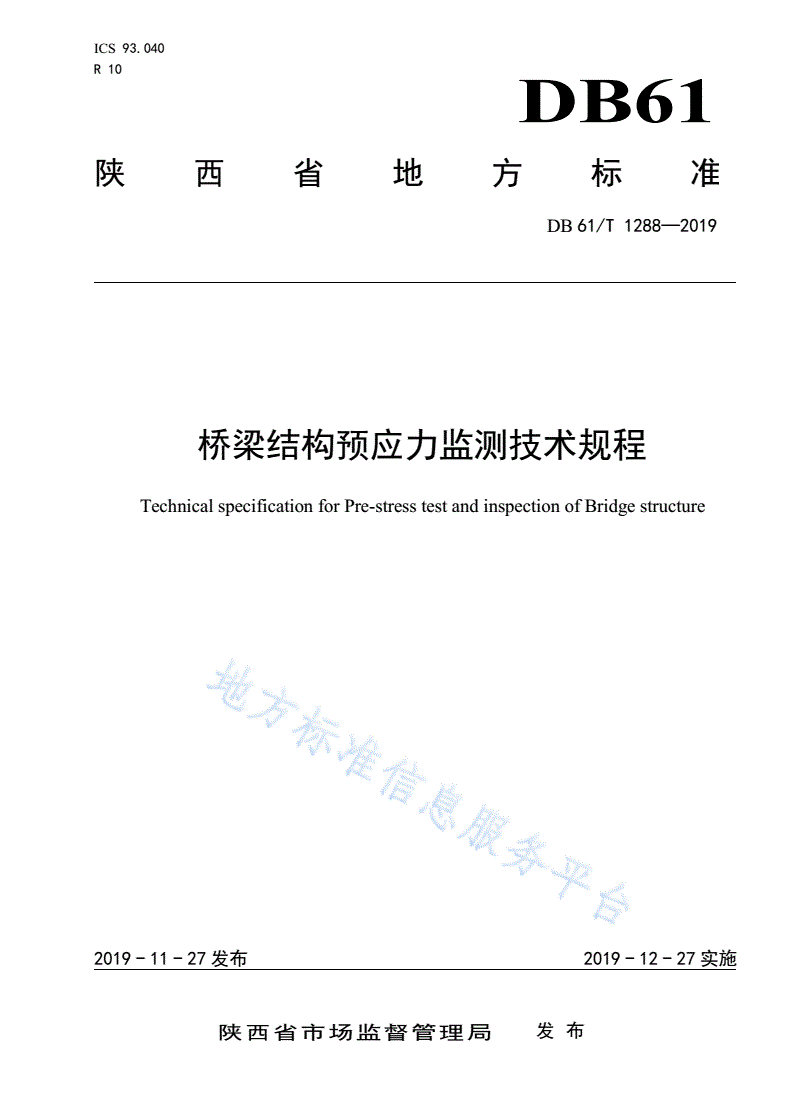

DB61/T 1288-2019 桥梁结构预应力检测技术规程

ICS93.040

R10

DB61

陕西省地方标准

DB61/T1288—2019

桥梁结构预应力监测技术规程

TechnicalspecificationforPre-stresstestandinspectionofBridgestructure

2019-11-27发布2019-12-27实施

陕西省市场监督管理局发布

DB61/T1288—2019

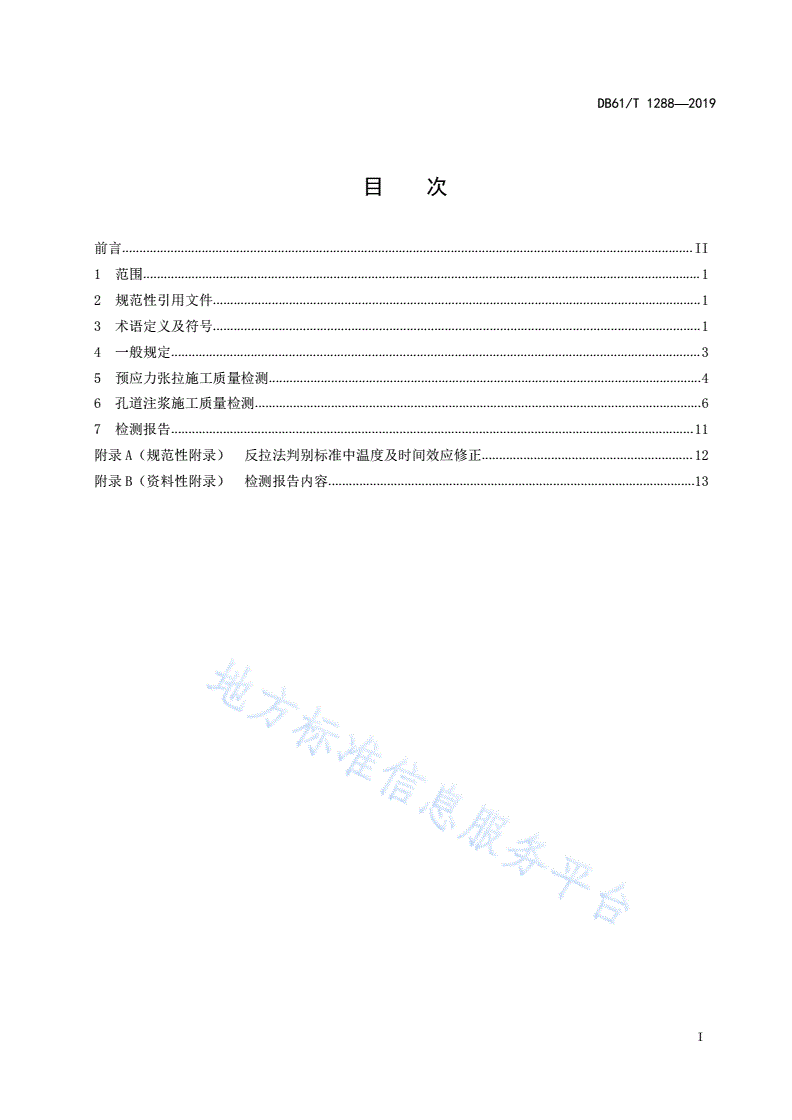

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语定义及符号.............................................................................................................................................1

4一般规定.........................................................................................................................................................3

5预应力张拉施工质量检测.............................................................................................................................4

6孔道注浆施工质量检测.................................................................................................................................6

7检测报告.......................................................................................................................................................11

附录A（规范性附录）反拉法判别标准中温度及时间效应修正.............................................................12

附录B（资料性附录）检测报告内容..........................................................................................................13

I

DB61/T1288—2019

前  言

本标准根据GB/T1.1—2009给出的规则起草。

本标准由陕西省交通运输厅提出并归口。

本标准起草单位：陕西高速公路工程试验检测有限公司、陕西高速公路工程咨询有限公司、陕西高

速星展科技有限公司。

本标准主要起草人：王小雄、邵永军、张士兵、张建、樊建维、杨超、张峰、张钊、王心刚、田利

军、刘媛媛。

本标准由陕西高速公路工程试验检测有限公司负责解释。

本标准首次发布。

联系信息如下：

单位：陕西高速公路工程试验检测有限公司

电话：029-84311811

地址：西安市丰产路57号

邮编：710086

II

DB61/T1288—2019

桥梁结构预应力监测技术规程

1范围

本标准规定了桥梁结构预应力张拉和孔道注浆施工质量检测的技术要求。

本标准适用于桥梁后张法预应力的张拉和孔道注浆施工质量的检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JB/T6822压电式加速度传感器

JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范

JTGD60公路桥涵设计通用规范

JTG/TF50公路桥涵施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语定义及符号

下列术语和定义适用于本文件。

3.1术语

3.1.1

张拉控制力tensioningcontrolforceonconstructed

张拉预应力筋时千斤顶的实际控制力。

3.1.2

锚下有效预应力effectivepre-stressunderanchorage

预应力张拉锚固后，预应力筋锚下实际留存的应力。

3.1.3

锚下有效预应力标准值characteristicvalueofeffectivepre-stressunderanchorage

标准工况下，预应力筋张拉锚固后，锚口下留存的预应力。该值可通过理论计算、标准试验或数理

统计的方式获得。

3.1.4

有效预应力检测effectivepre-stresstest

预应力筋张拉锚固后，对锚下有效预应力进行的检测。

1

DB61/T1288—2019

3.1.5

有效预应力同束不均匀度unevennessofeffectivepre-tressesinatendon

同一束中各单根钢绞线锚下有效预应力最大值和最小值的偏差程度。

3.1.6

有效预应力同断面不均匀度unevennessofeffectivepre-tressesonacrosssection

同一断面上各束预应力筋锚下有效预应力最大值与最小值的偏差程度。

3.1.7

反拉法pull-outedtestingmethod

预应力筋张拉施工后，在梁体外对已张拉的预应力筋再次重新分级施加荷载，测量反拉力值和位移

值，通过反拉力与位移关系计算锚下有效预应力值。

3.1.8

注浆密实度groutingdensity

固化注浆料所占预应力孔道体积的比例。

3.1.9

最长注浆缺陷长度longestgroutingdefectlength

预应力孔道内单个注浆缺陷最大连续长度。

3.1.10

冲击弹性波定性检测法lmpactelasticwavequalitativedefectionmethod

利用外露的预应力钢束两端分别进行激振和接收信号，通过分析信号传播过程中能量、波速及频率

等参数的变化，定性判定预应力孔道整体注浆密实质量的方法。

3.1.11

冲击回波定位检测法Impactecholocationdetactionmethod

沿预应力孔道方向，以扫描形式逐点进行激振和接收信号，通过分析信号传播过程中预应力孔道及

构件对面处反射信号的传播时间，定量判定预应力孔道所测位置注浆密实质量的方法。

3.1.12

综合注浆指数comprehensivegroutingindex

冲击弹性波定性检测法得到的用于反映预应力孔道整体注浆密实质量的相对指标。

3.1.13

内窥镜法endoscopy

借助光学仪器内窥镜对预应力孔道所测位置注浆密实质量进行定量检测的方法。

3.2符号

锚下有效预应力；

Fe——

2

DB61/T1288—2019

锚下有效预应力标准值；

Fs——

反拉终止应力；

p——

设计张拉控制应力；

con——

——反拉终止时，实测预应力筋伸长值；

反拉终止时，预应力筋反拉段计算伸长值；

0——

——单根预应力筋锚下预应力偏差；

——锚下有效预应力同束不均度；

——锚下有效预应力断面不均度；

综合注浆指数；

If——

全长衰减法分项注浆指数；

IEA——

全长波速法分项注浆指数；

IPV——

传递函数法分项注浆指数；

ITF——

L——预应力孔道总长；

最长注浆缺陷长度；

Lmax——

累计注浆缺陷长度；

Lsum——

t——冲击回波实际传播时间；

正常混凝土区域无预应力孔道位置处冲击回波的标定传播时间；

tz——

正常混凝土区域预应力孔道未注浆位置处冲击回波的标定传播时间；

tw——

—注浆不密实度。

4一般规定

4.1基本要求

4.1.1桥梁预应力施工应进行锚下预应力检测和孔道注浆质量专项检测。

4.1.2锚下预应力检测宜采用反拉法，检测过程中应关注可能出现的异常现象。

4.1.3孔道注浆质量检测可采用冲击弹性波定性检测法、冲击回波定位检测法，对发现问题部位可采

用内窥镜法进行验证。

4.2检测工作

3

DB61/T1288—2019

4.2.1检测前现场调查与资料收集包含设计资料、施工工艺、施工异常情况记录等。

4.2.2应依据检测任务和相关资料制定检测方案，检测方案包含工程概况、检测依据、检测内容、检

测方法、检测仪器、所需的机械或人工配合、进度计划、安全保护等。

4.2.3当检测出现异常时，应停止检测，查明原因，排除异常后，重新检测。

4.3检测频率

4.3.1锚下预应力检测实行抽样检测，检测频率宜满足下列要求：

a)预制装配桥梁：正弯矩钢束每个预制场或每座桥检测数量不少于10%，且每座桥不少于3片梁，

负弯矩钢束检测数量不少于15%；

b)现浇结构桥梁及预应力构件：预应力钢束每座桥检测数量不少于15%。

4.3.2孔道注浆质量检测按表1实行随机抽样检测。
