YS/T 958-2014 银化学分析方法 铜、铋、铁、铅、锑、钯、硒和碲量的测定 电感耦合等离子体原子发射光谱法

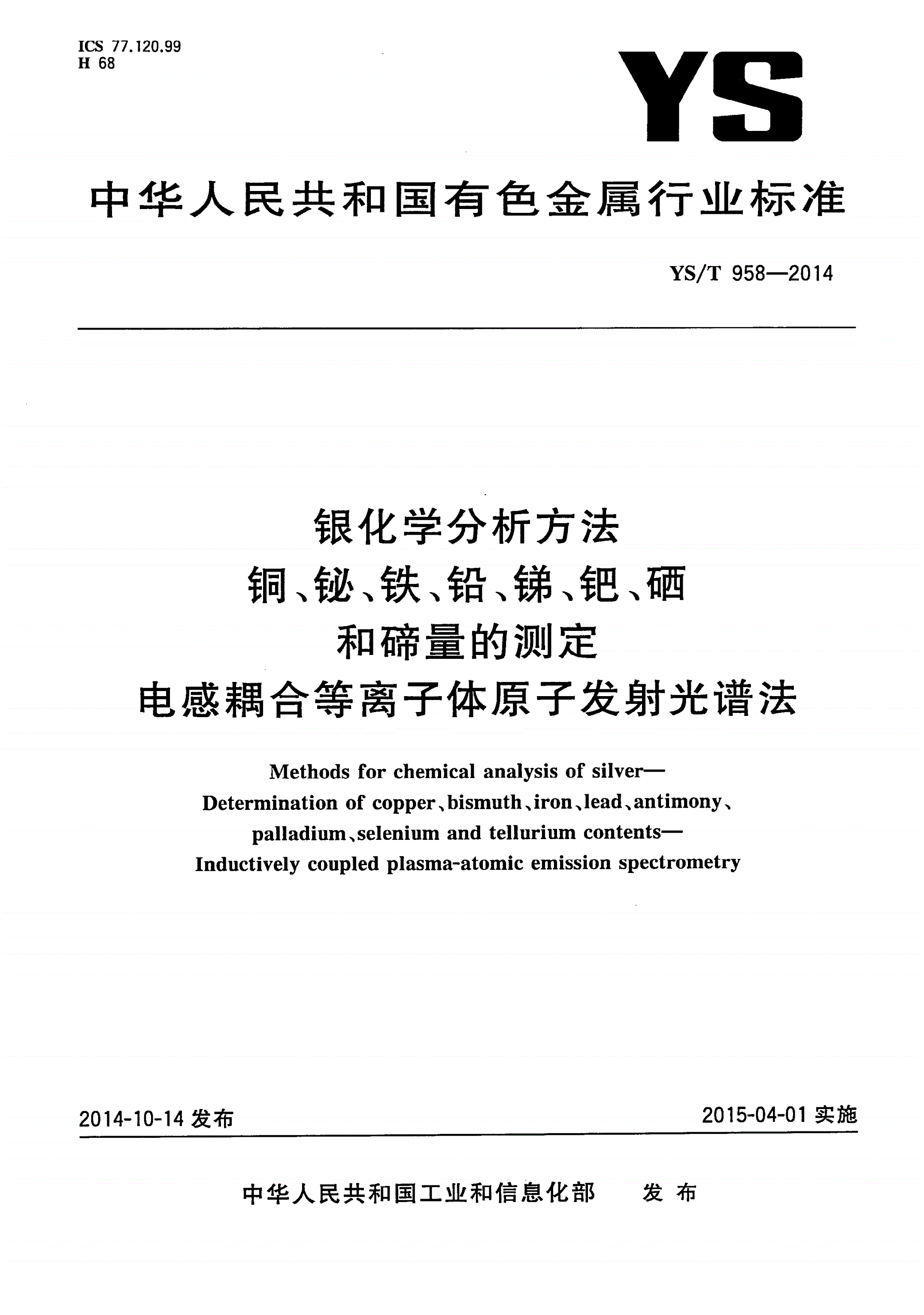

ICS77.120.99

H68

中华人民共和国有色金属行业标准

/—

YST9582014

银化学分析方法

、、、、、、

铜铋铁铅锑钯硒

ㅤㅤㅤㅤ

和碲量的测定

电感耦合等离子体原子发射光谱法

—

Methodsforchemicalanalsisofsilver

y

、、、、、

Determinationofcoerbismuthironleadantimon

ppy

、—

palladiumseleniumandtelluriumcontents

Inductivelcouledlasma-atomicemissionsectrometr

ypppy

2014-10-14发布2015-04-01实施

中华人民共和国工业和信息化部发布

/—

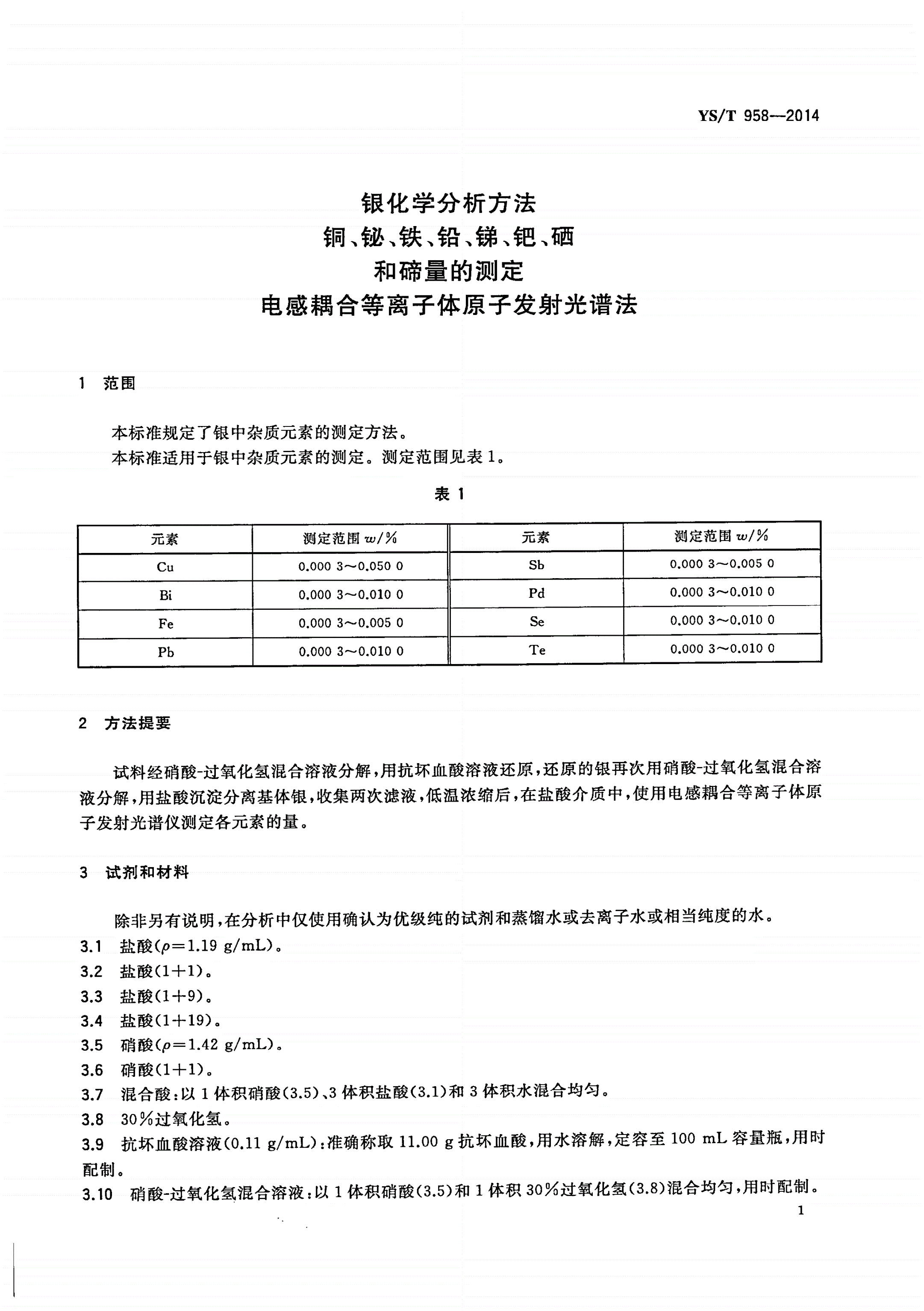

YST9582014

银化学分析方法

、、、、、、

铜铋铁铅锑钯硒

和碲量的测定

电感耦合等离子体原子发射光谱法

1范围

本标准规定了银中杂质元素的测定方法。

。。

本标准适用于银中杂质元素的测定测定范围见表1

表1

元素测定范围/元素测定范围/

w%w%

Cu0.0003~0.0500Sb0.0003~0.0050

Bi0.0003~0.0100Pd0.0003~0.0100

Fe0.0003~0.0050Se0.0003~0.0100

Pb0.0003~0.0100Te0.0003~0.0100

ㅤㅤㅤㅤ

2方法提要

,,

试料经硝酸过氧化氢混合溶液分解用抗坏血酸溶液还原还原的银再次用硝酸过氧化氢混合溶

--

,,,,,

液分解用盐酸沉淀分离基体银收集两次滤液低温浓缩后在盐酸介质中使用电感耦合等离子体原

子发射光谱仪测定各元素的量。

3试剂和材料

,。

除非另有说明在分析中仅使用确认为优级纯的试剂和蒸馏水或去离子水或相当纯度的水

盐酸(/)。

3.1=1.19mL

ρg

盐酸()。

3.21+1

盐酸()。

3.31+9

盐酸()。

3.41+19

硝酸(/)。

3.5=1.42mL

ρg

硝酸()。

3.61+1

:()、()。

混合酸以体积硝酸体积盐酸和体积水混合均匀

3.713.533.13

3.830%过氧化氢。

(/):,,,

3.9抗坏血酸溶液0.11mL准确称取11.00抗坏血酸用水溶解定容至100mL容量瓶用时

gg

配制。

:()(),。

硝酸过氧化氢混合溶液以体积硝酸和体积过氧化氢混合均匀用时配制

3.10-13.5130%3.8

1

/—

YST9582014

酒石酸溶液(/)。

3.11100L

g

:(),,

3.12铜标准贮存溶液称取1.0000g金属铜质量分数≥99.99%置于100mL烧杯中加入20mL

(),,。,,

硝酸3.6于电热板上低温加热至完全溶解驱赶氮的氧化物取下用水冲洗表面皿和烧杯壁冷却

,,,。。

至室温移入容量瓶中用水稀释至刻度混匀此溶液含铜

1000mL1mL1000μg

:(),

铋标准贮存溶液称取金属铋质量分数于烧杯中加入硝

3.130.1000g≥99.99%100mL20mL

(),,,,,,。

酸3.6低温加热溶解驱赶氮的氧化物冷却至室温移入100mL容量瓶中用水稀释至刻度混匀

此溶液含铋。

1mL1000μg

:(),,

3.14铁标准贮存溶液称取1.4297g三氧化二铁质量分数≥99.99%置于250mL烧杯中盖上表

,(),。,

面皿沿杯嘴加入50mL盐酸3.2于电热板上低温加热至完全溶解取下用水冲洗表面皿和烧杯

,,,,。。

壁冷却至室温移入容量瓶中用水稀释至刻度混匀此溶液含铁

1000mL1mL1000μg

:(),

铅标准贮存溶液称取金属铅质量分数于烧杯中加入混

3.150.1000g≥99.99%100mL20mL

(),,,,,,

合酸3.7低温加热溶解驱赶氮的氧化物冷却至室温移入100mL容量瓶中用水稀释至刻度混

。。

匀此溶液含铅

1mL1000μg

:(),

3.16锑标准贮存溶液称取0.1000g金属锑质量分数≥99.99%于100mL烧杯中加入20mL混

(),,,,,()

合酸3.7低温加热溶解驱赶氮的氧化物冷却至室温移入100mL容量瓶中用盐酸3.2稀释至刻

,。。

度混匀此溶液含锑

1mL1000μg

:
