GB/T 45455-2025 成型模 带头导套和带头定位导套

ICS2512030

CCSJ4.6.

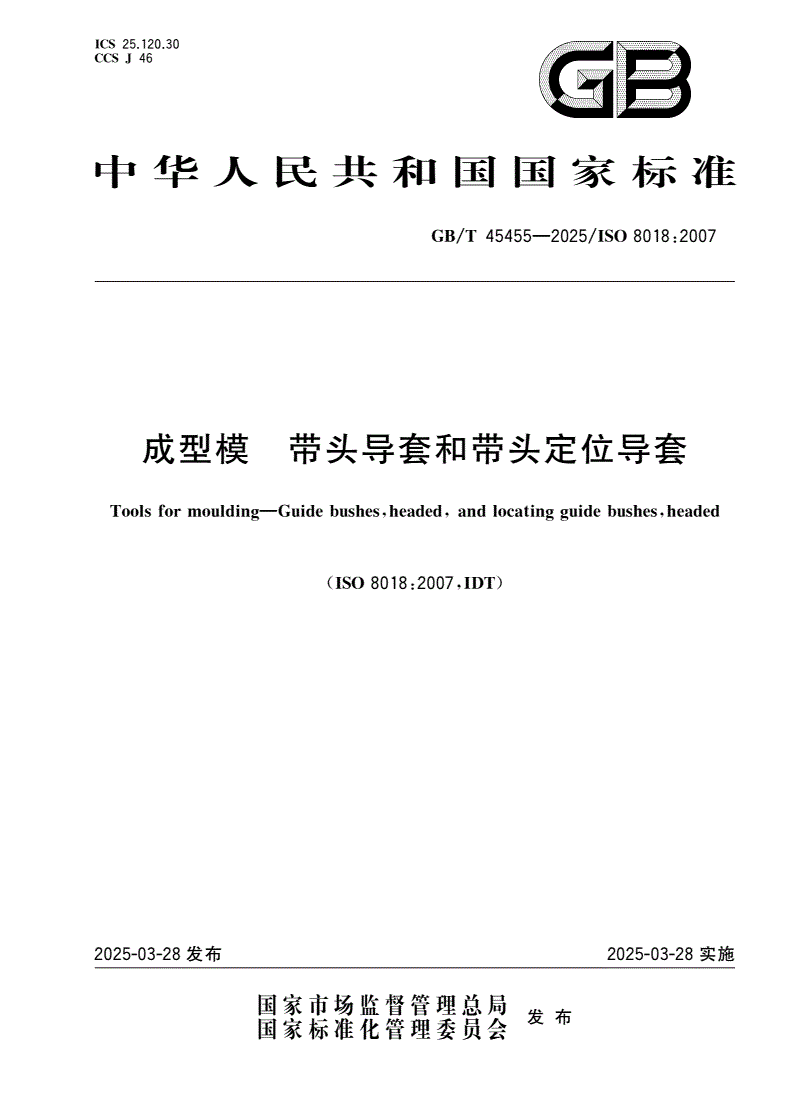

中华人民共和国国家标准

GB/T45455—2025/ISO80182007

:

成型模带头导套和带头定位导套

Toolsformouldin—Guidebushesheadedandlocatinuidebushesheaded

g,,gg,

ISO80182007IDT

(:,)

2025-03-28发布2025-03-28实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45455—2025/ISO80182007

:

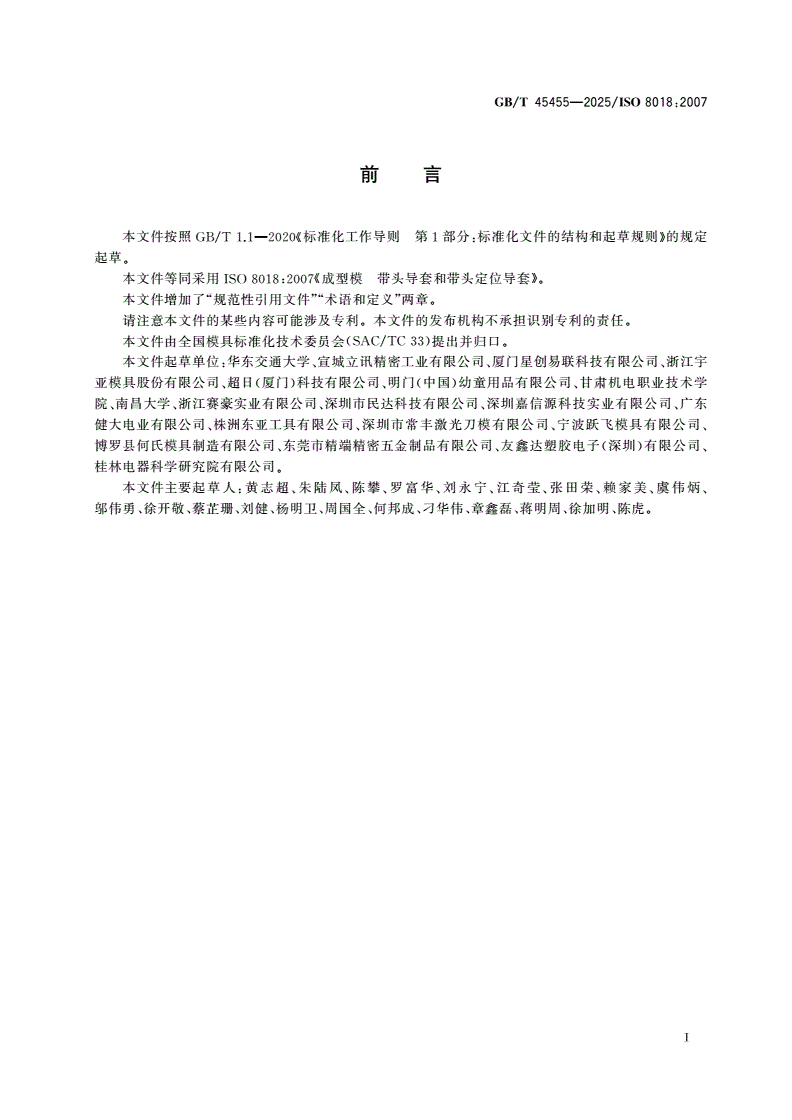

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件等同采用成型模带头导套和带头定位导套

ISO8018:2007《》。

本文件增加了规范性引用文件术语和定义两章

“”“”。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国模具标准化技术委员会提出并归口

(SAC/TC33)。

本文件起草单位华东交通大学宣城立讯精密工业有限公司厦门星创易联科技有限公司浙江宇

:、、、

亚模具股份有限公司超日厦门科技有限公司明门中国幼童用品有限公司甘肃机电职业技术学

、()、()、

院南昌大学浙江赛豪实业有限公司深圳市民达科技有限公司深圳嘉信源科技实业有限公司广东

、、、、、

健大电业有限公司株洲东亚工具有限公司深圳市常丰激光刀模有限公司宁波跃飞模具有限公司

、、、、

博罗县何氏模具制造有限公司东莞市精端精密五金制品有限公司友鑫达塑胶电子深圳有限公司

、、()、

桂林电器科学研究院有限公司

。

本文件主要起草人黄志超朱陆凤陈攀罗富华刘永宁江奇莹张田荣赖家美虞伟炳

:、、、、、、、、、

邬伟勇徐开敬蔡芷珊刘健杨明卫周国全何邦成刁华伟章鑫磊蒋明周徐加明陈虎

、、、、、、、、、、、。

Ⅰ

GB/T45455—2025/ISO80182007

:

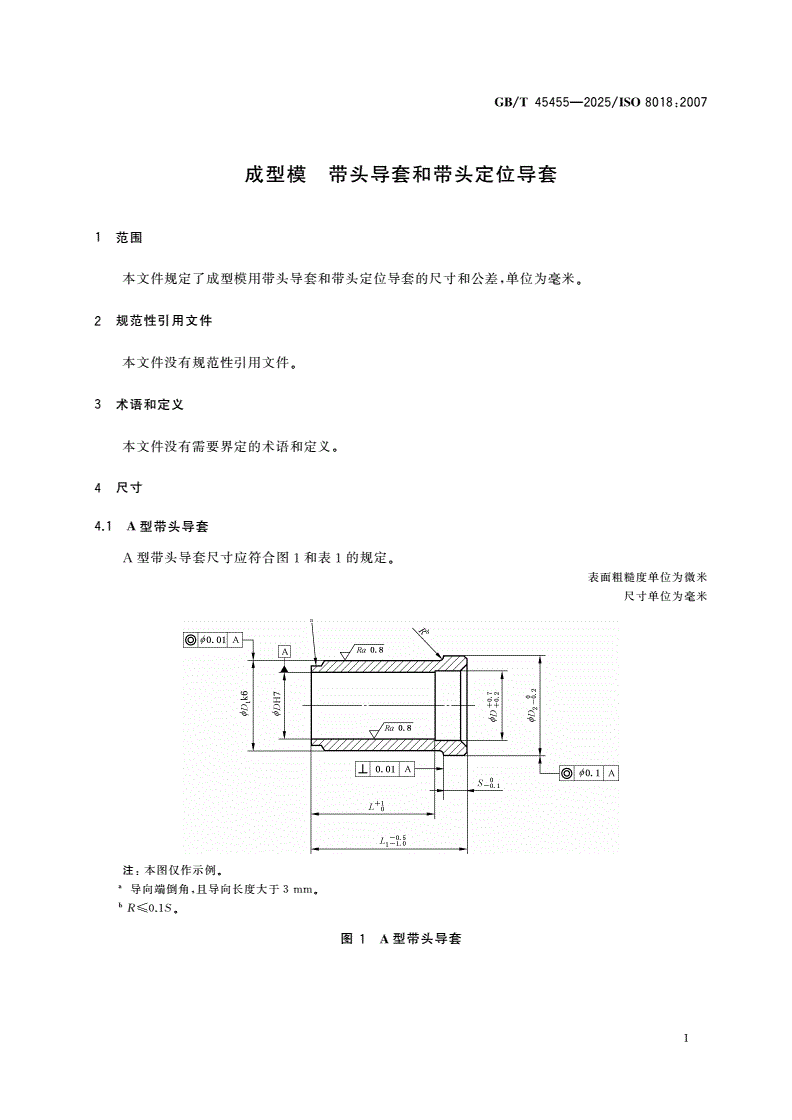

成型模带头导套和带头定位导套

1范围

本文件规定了成型模用带头导套和带头定位导套的尺寸和公差单位为毫米

,。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

本文件没有需要界定的术语和定义

。

4尺寸

41A型带头导套

.

型带头导套尺寸应符合图和表的规定

A11。

表面粗糙度单位为微米

尺寸单位为毫米

注本图仅作示例

:。

a导向端倒角且导向长度大于

,3mm。

bRS

≤0.1。

图1A型带头导套

1
