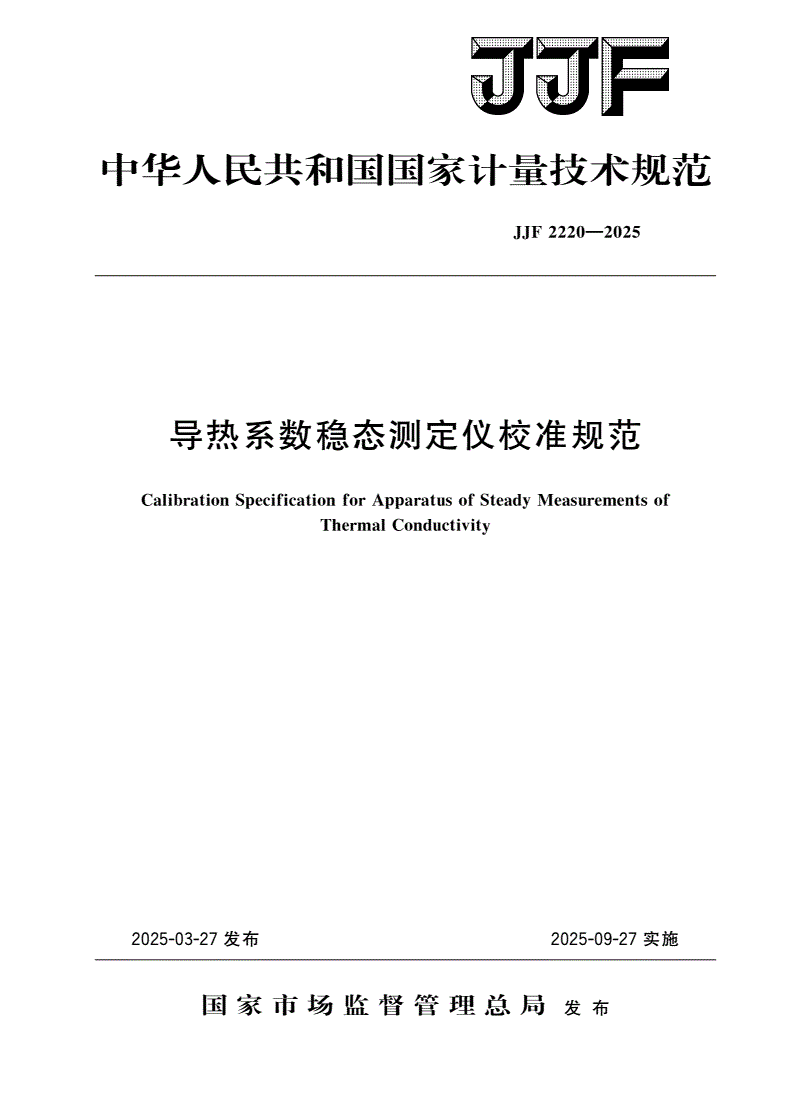

JJF 2220-2025 导热系数稳态测定仪校准规范

中华人民共和国国家计量技术规范

JJF2220—2025

导热系数稳态测定仪校准规范

CalibrationSpecificationforApparatusofSteadyMeasurementsof

ThermalConductivity

2025-03-27发布2025-09-27实施

国家市场监督管理总局发布

JJF2220—2025

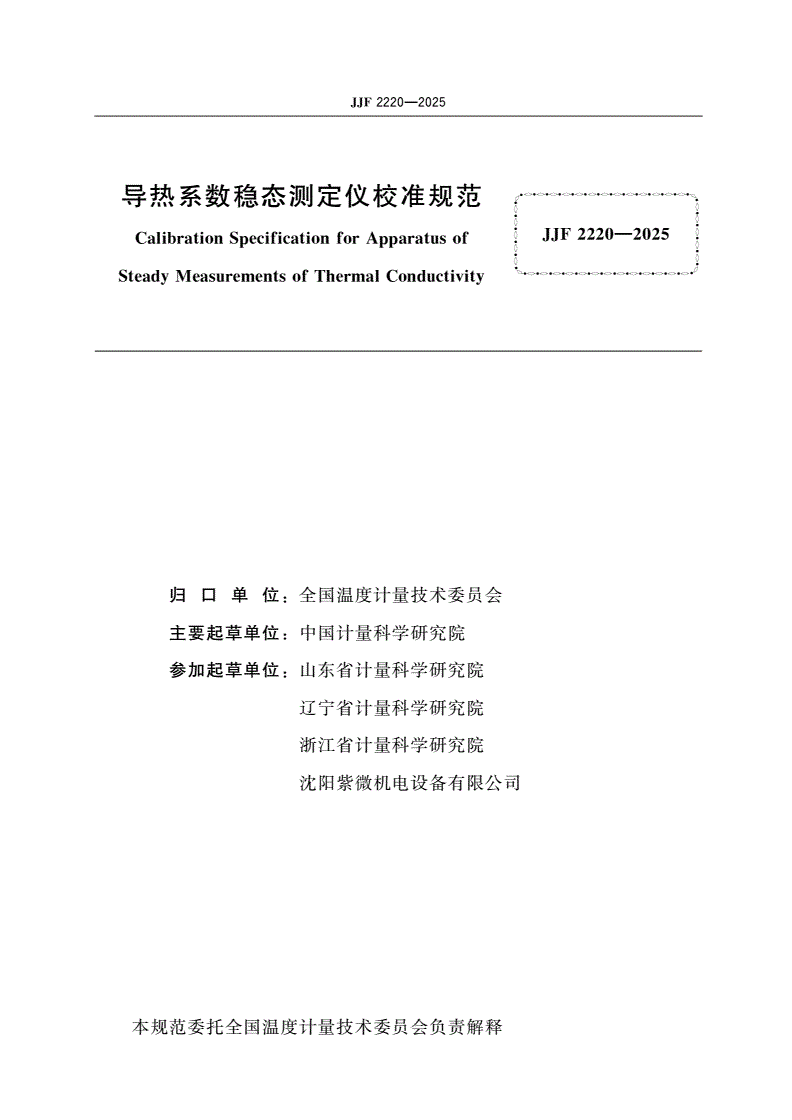

导热系数稳态测定仪校准规范

—

CalibrationSpecificationforApparatusofJJF22202025

SteadyMeasurementsofThermalConductivity

归口单位全国温度计量技术委员会

:

主要起草单位中国计量科学研究院

:

参加起草单位山东省计量科学研究院

:

辽宁省计量科学研究院

浙江省计量科学研究院

沈阳紫微机电设备有限公司

本规范委托全国温度计量技术委员会负责解释

JJF2220—2025

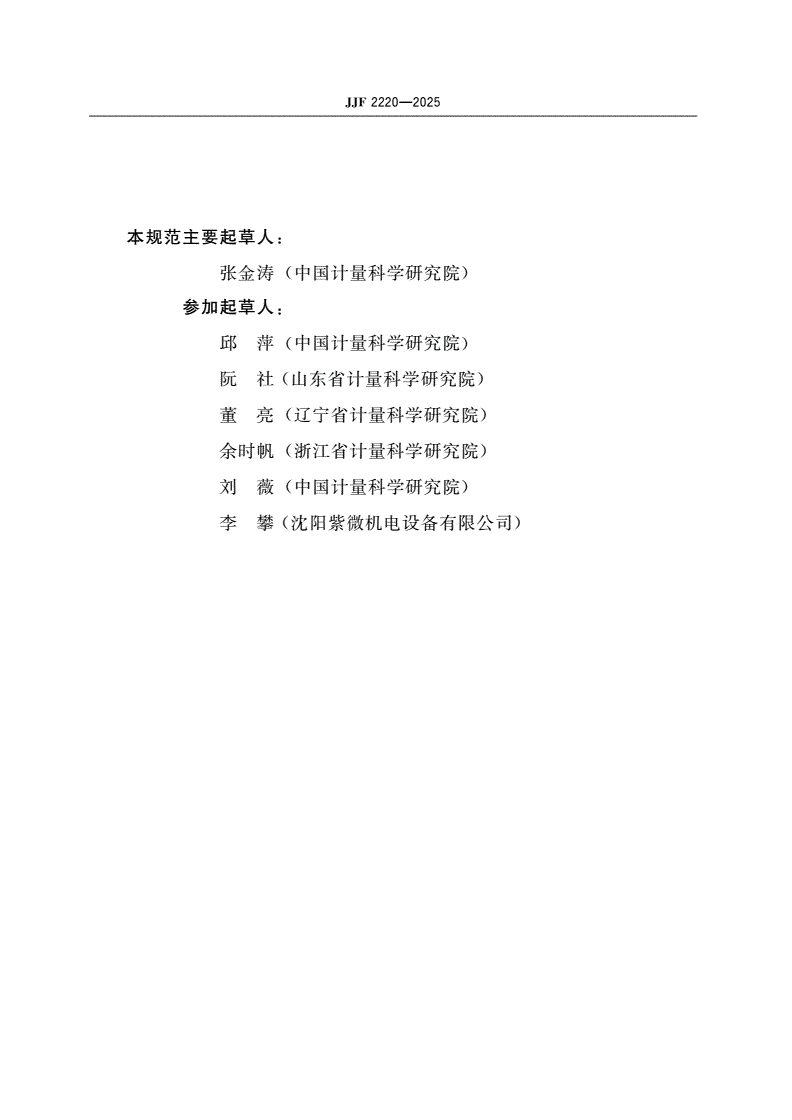

本规范主要起草人

:

张金涛中国计量科学研究院

()

参加起草人

:

邱萍中国计量科学研究院

()

阮社山东省计量科学研究院

()

董亮辽宁省计量科学研究院

()

余时帆浙江省计量科学研究院

()

刘薇中国计量科学研究院

()

李攀沈阳紫微机电设备有限公司

()

JJF2220—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

概述

4……………………(1)

计量特性

5………………(2)

校准条件

6………………(3)

环境条件

6.1……………(3)

测量标准及其他设备

6.2………………(3)

校准项目和校准方法

7…………………(4)

校准项目

7.1……………(4)

校准方法

7.2……………(4)

校准结果的表达

8………………………(6)

校准数据

8.1……………(6)

校准信息

8.2……………(7)

复校时间间隔

9…………(7)

附录校准证书背面格式

A()………(8)

附录参考板法稳态导热仪测量不确定度评定示例

B………………(9)

附录参数法稳态导热仪测量不确定度评定示例

C…………………(10)

附录参考板的量值溯源方法

D………(17)

附录稳态导热仪温场测定装置

E……………………(19)

Ⅰ

JJF2220—2025

引言

通用计量术语及定义国家计量校准规范编写规则

JJF1001《》、JJF1071—2010《》

和测量不确定度评定与表示共同构成支撑本规范制定工作的基础

JJF1059.1—2012《》

性文件在参考绝热材料稳态热阻及有关特性的测定防护热板

。GB/T10294—2008《

法绝热材料稳态热阻及有关特性的测定热流计法关于防护

》、GB/T10295—2008《》

热板法测量导热系数的原理测量方法的基础上制定了本规范

、,。

标准注重于稳态导热仪的设计如装置的结构计量板结构和设计被测试样厚度

,、、

与计量板的尺度关系防护板结构设计加热丝的结构温度计选择和安装位置防护

、、、、

板温度的测量和控制方法等本校准规范注重于校准稳态导热仪计量板温度计被测试

;、

样厚度测量仪器计量板加热功率测量计的参数校准

、。

本规范为首次发布

。

Ⅱ

JJF2220—2025

导热系数稳态测定仪校准规范

1范围

本规范适用于导热系数测量范围-1-1平均温度范围

(0.020~0.20)WmK、

的导热系数稳态测定仪的校准

(20~60)℃。

2引用文件

本规范引用了下列文件

:

温度计量名词术语及定义

JJF1007—2007

绝热材料稳态热阻及有关特性的测定防护热板法

GB/T10294—2008

绝热材料稳态热阻及有关特性的测定热流计法

GB/T10295—2008

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

以下术语和定义适用于本规范

。

导热系数

3.1thermalconductivity

在单位时间单位温度梯度单位面积所通过的热量单位-1-1

、、。WmK。

[JJF1007—20073.38]

导热系数参考板

3.2thermalconductivityreferencematerial

在一定条件下物理性质稳定用于导热系数传递的参考物质

,,。

4概述

导热系数稳态测定仪以下简称稳态导热仪一般是指按防护热板法原理工作的测

()

量材料导热系数的仪器通过在被测试样也称样品板上形成稳定的一维热流在被

。(),

测试样的两个端面形成稳定的温度和温差在已知被测试样厚度和计量面积的条件下

,,

依据稳态的傅里叶导热定律可计算得到被测试样的导热系数

,。

稳态导热仪测量低导热性材料的导热系数也可以被用于校准接触式的热流计

,。

稳态导热仪一般分为单试样和双试样装置单试样稳态导热仪和热流计导热仪的结

。

构示意图如图所示

1。

1
