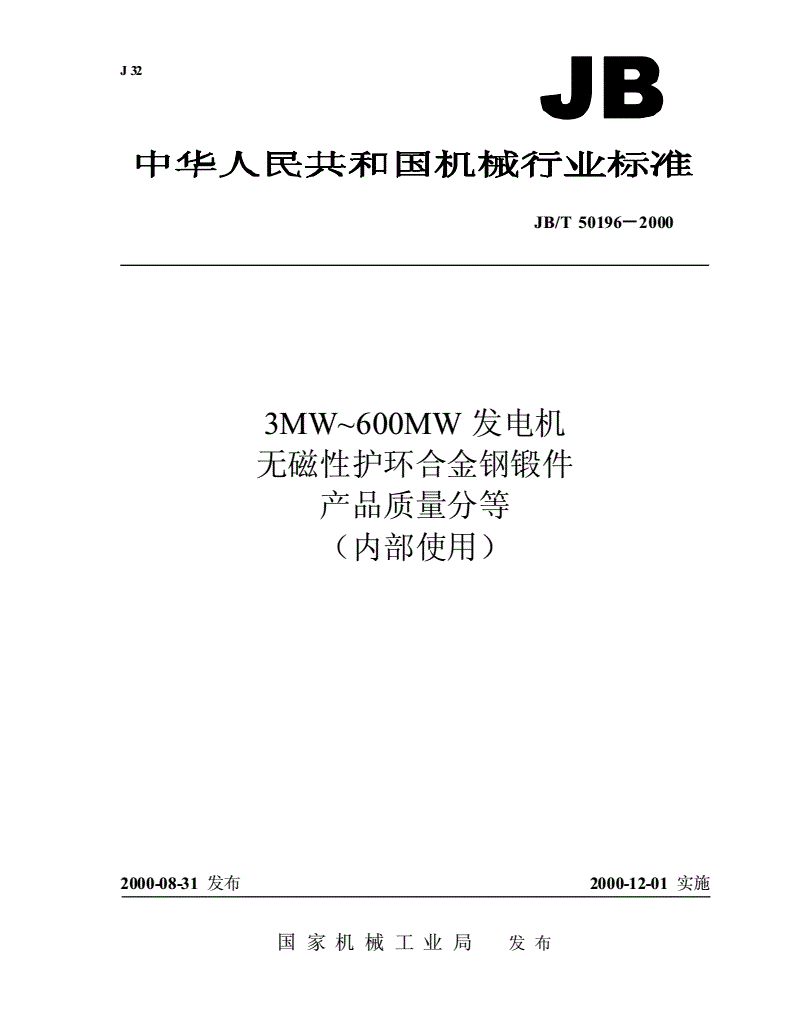

JB/T 50196-2000 3MW～600MW发电机无磁性护环合金钢锻件 产品质量分等

J32

JB/T50196－2000

3MW~600MW发电机

无磁性护环合金钢锻件

产品质量分等

（内部使用）

2000-08-31发布2000-12-01实施

国家机械工业局发布

JB/T50196－2000

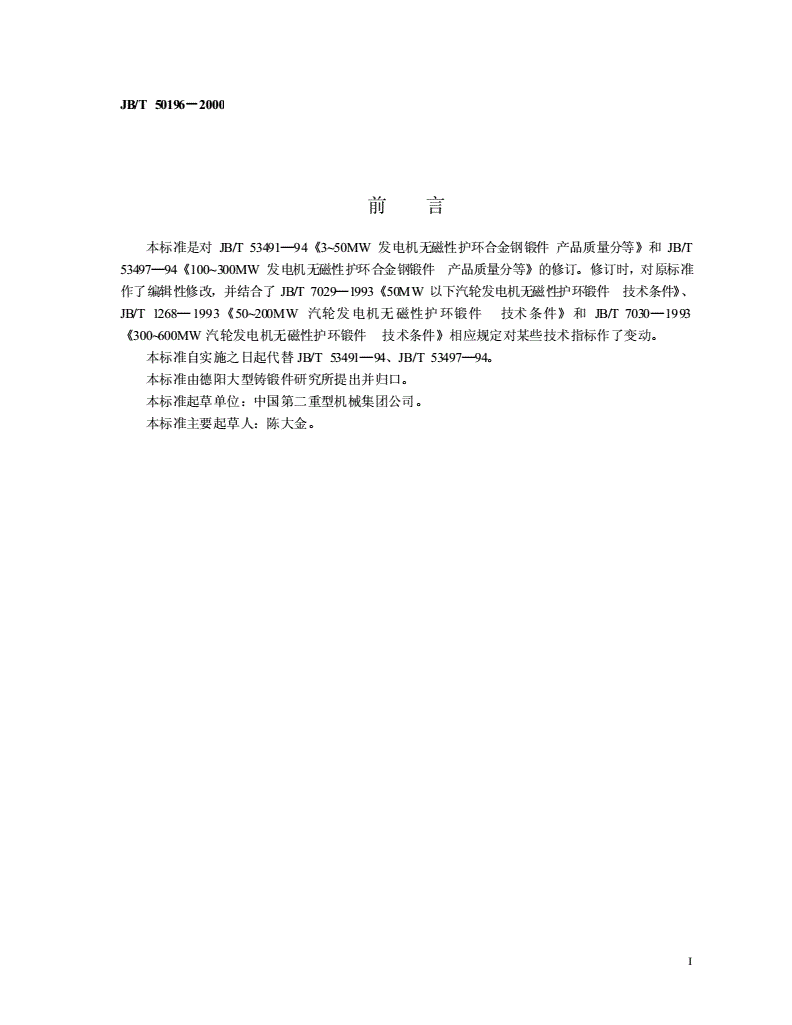

前言

本标准是对JB/T53491—94《3~50MW发电机无磁性护环合金钢锻件产品质量分等》和JB/T

53497—94《100~300MW发电机无磁性护环合金钢锻件产品质量分等》的修订。修订时，对原标准

作了编辑性修改，并结合了JB/T7029—1993《50MW以下汽轮发电机无磁性护环锻件技术条件》、

JB/T1268—1993《50~200MW汽轮发电机无磁性护环锻件技术条件》和JB/T7030—1993

《300~600MW汽轮发电机无磁性护环锻件技术条件》相应规定对某些技术指标作了变动。

本标准自实施之日起代替JB/T53491—94、JB/T53497—94。

本标准由德阳大型铸锻件研究所提出并归口。

本标准起草单位：中国第二重型机械集团公司。

本标准主要起草人：陈大金。

I

中华人民共和国机械行业标准

3MW~600MW发电机JB/T50196－2000

无磁性护环合金钢锻件代替JB/T53491—94

产品质量分等JB/T53497—94

（内部使用）

1范围

本标准规定了3~600MW发电机无磁性护环合金钢锻件产品的质量等级及分等技术要求、试验方法

和评定方法。

本标准是考核3~600MW发电机无磁性护环合金钢锻件的产品质量、等级评定、企业升级和优质品

判定的依据。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T223—（1981~1997）钢铁及合金化学分析方法

GB/T228—1987金属拉伸试验方法

GB/T4338—1995金属材料高温拉伸试验方法

GB/T6394—1986金属平均晶粒度测定方法

JB/T1268—199350~200MW汽轮发电机无磁性护环锻件技术条件

JB/T4010—1985汽轮发电机用钢制护环超声波探伤方法

JB/T7029—199350MW以下汽轮发电机无磁性护环锻件技术条件

JB/T7030—1993300~600MW汽轮发电机无磁性护环锻件技术条件

ASTMA342—1979弱磁性材料导磁率测定方法

3产品质量分等技术要求

3.1化学成分

锻件用钢的化学成分合格品和一等品应分别符合JB/T7029—1993、JB/T1268—1993和JB/T7030

—1993中表1的相应规定。其中优等品的磷、硫含量应符合本标准表1的规定。

3.2力学性能

锻件的力学性能应符合表2的规定。

国家机械工业局2000-08-31批准2000-12-01实施

1

JB/T50196－2000

表1化学成分%

要求

钢种试验部位

PS

50Mn18Cr5

50Mn18Cr5N≤0.050≤0.015

在浇注过程中取样

50Mn18Cr4WN

1Mn18Cr18N≤0.040≤0.010

表2力学性能

指标

锻件σσδψ

容量等级b0.24(5)试验部位

级别MPaMPa%%

≥≥≥≥

合格品7356402035

Ⅰ一等品845670
