GB/T 22665.5-2008 手持式电动工具手柄的振动测量方法 第5部分：圆锯

ICS25．140．20

K64

召园

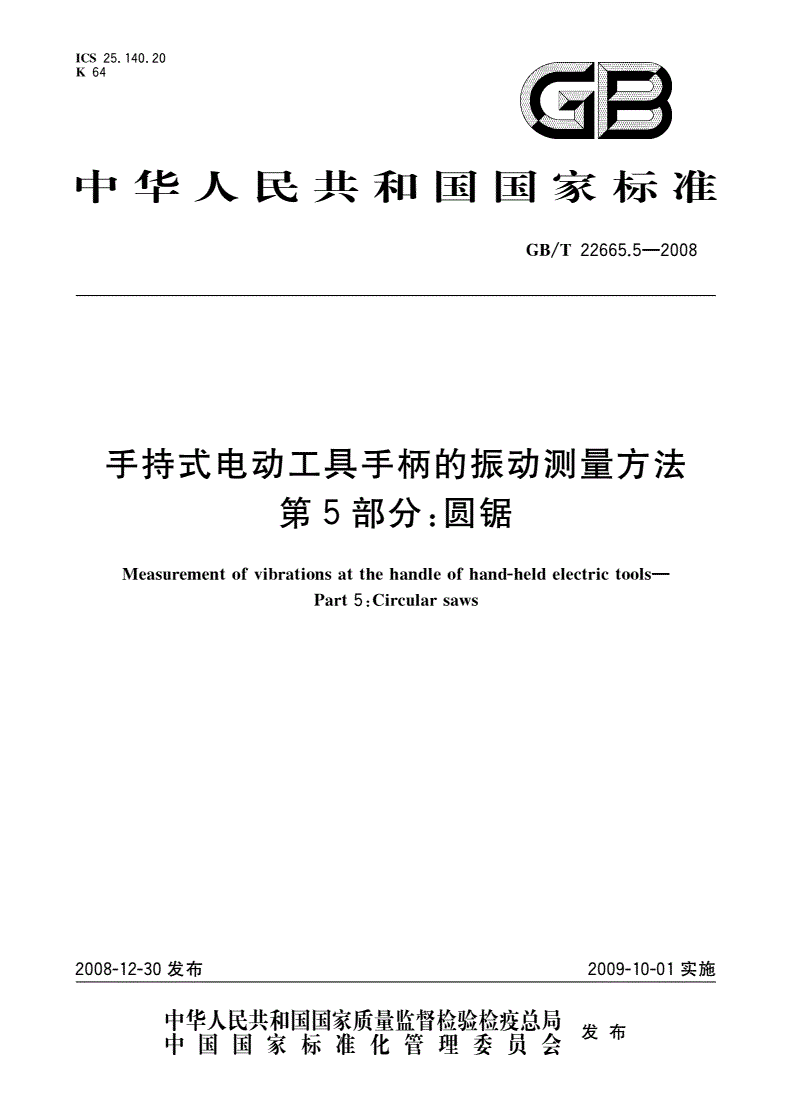

中华人民共和国国家标准

GB／T

手持式电动工具手柄的振动测量方法

第5部分：圆锯

vibrationsatthehandleofhand—heldelectrictools——

Measurementof

Part5：Circularsaws

2008—12—30发布

宰瞀鹳鬻瓣警糌瞥星发布中国国家标准化管理委员会“”’

22665．5—2008

GB／T

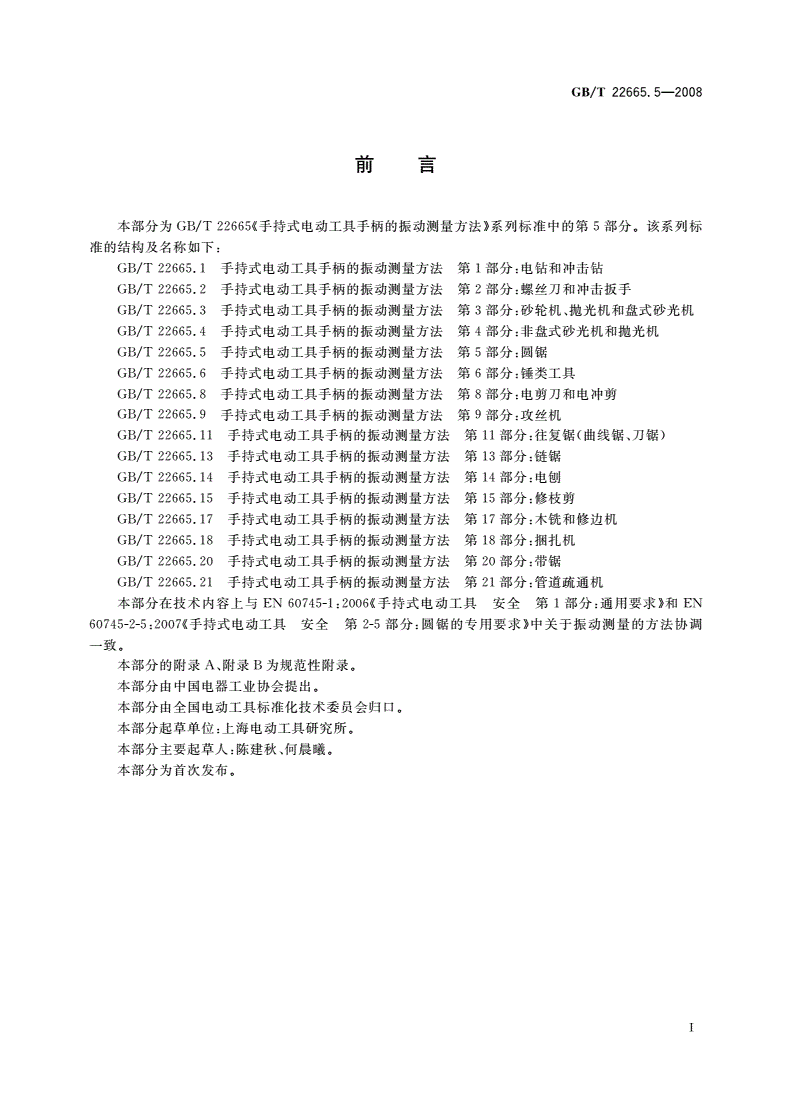

刖罱

本部分为GB／T22665(《手持式电动工具手柄的振动测量方法》系列标准中的第5部分。该系列标

准的结构及名称如下：

GB／T22665．1手持式电动工具手柄的振动测量方法第1部分：电钻和冲击钻

GB／T22665．2手持式电动工具手柄的振动测量方法第2部分：螺丝刀和冲击扳手

GB／T22665．3手持式电动工具手柄的振动测量方法第3部分：砂轮机、抛光机和盘式砂光机

OB／T22665．4手持式电动工具手柄的振动测量方法第4部分：非盘式砂光机和抛光机

GB／T22665．5手持式电动工具手柄的振动测量方法第5部分：圆锯

GB／T22665．6手持式电动工具手柄的振动测量方法第6部分：锤类工具

GB／T22665．8手持式电动工具手柄的振动测量方法第8部分：电剪刀和电冲剪

GB／T22665．9手持式电动工具手柄的振动测量方法第9部分：攻丝机

GB／T22665．11手持式电动工具手柄的振动测量方法第11部分：往复锯(曲线锯、刀锯)

GB／T22665．13手持式电动工具手柄的振动测量方法第13部分：链锯

GB／T22665．14手持式电动工具手柄的振动测量方法第14部分：电刨

GB／T22665．15手持式电动工具手柄的振动测量方法第15部分：修枝剪

GB／T22665．17手持式电动工具手柄的振动测量方法第17部分：木铣和修边机

GB／T22665．18手持式电动工具手柄的振动测量方法第18部分：捆扎机

GB／T22665．20手持式电动工具手柄的振动测量方法第20部分：带锯

GB／T22665．21手持式电动工具手柄的振动测量方法第21部分：管道疏通机

本部分在技术内容上与EN

一致。

本部分的附录A、附录B为规范性附录。

本部分由中国电器工业协会提出。

本部分由全国电动工具标准化技术委员会归口。

本部分起草单位：上海电动工具研究所。

本部分主要起草人：陈建秋、何晨曦。

本部分为首次发布。

22665．5—2008

GB／T

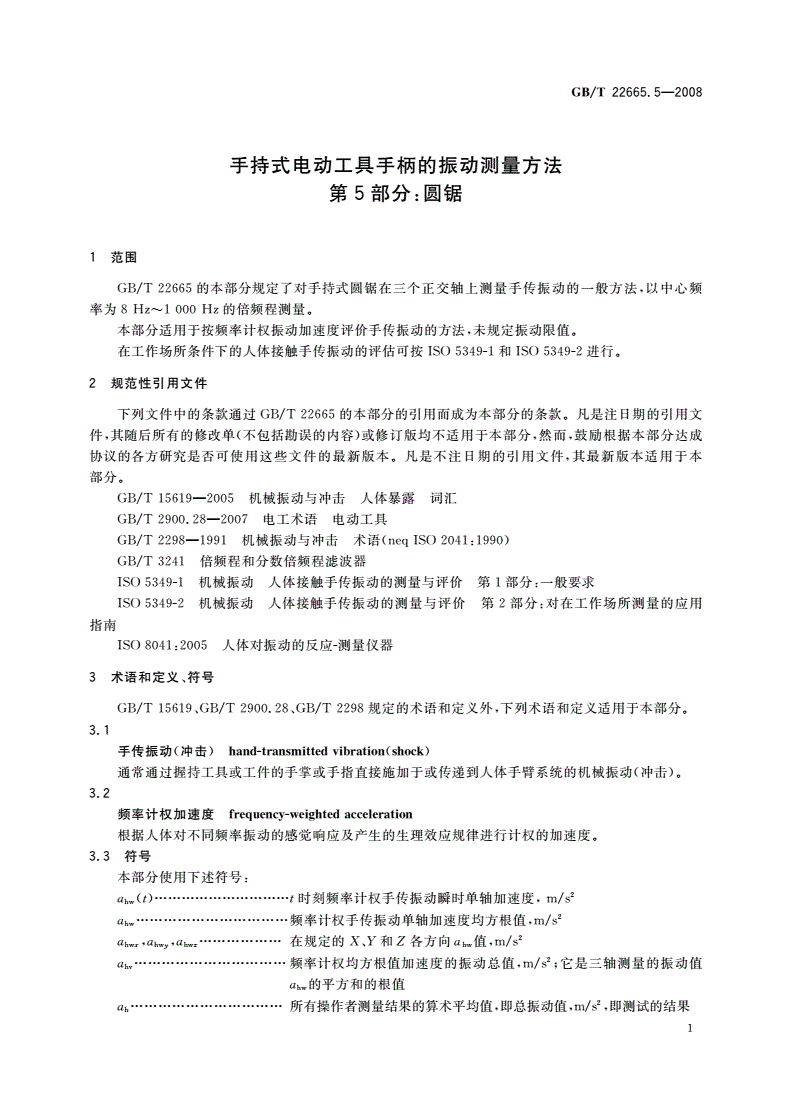

手持式电动工具手柄的振动测量方法

第5部分：圆锯

1范围

GB／T22665的本部分规定了对手持式圆锯在三个正交轴上测量手传振动的一般方法，以中心频

Hz～1000

率为8Hz的倍频程测量。

本部分适用于按频率计权振动加速度评价手传振动的方法，未规定振动限值。

5349—1和ISO5349—2进行。

在工作场所条件下的人体接触手传振动的评估可按ISO

2规范性引用文件

下列文件中的条款通过GB／T22665的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB／T15619—2005机械振动与冲击人体暴露词汇

2900．282007

GB／T电工术语电动工具

2298ISO2041：1990)

GB／T1991机械振动与冲击术语(neq

GB／T3241倍频程和分数倍频程滤波器

ISO

5349—1机械振动人体接触手传振动的测量与评价第1部分：一般要求

ISO

5349—2机械振动人体接触手传振动的测量与评价第2部分：对在工作场所测量的应用

指南

ISO8041：2005人体对振动的反应一测量仪器

3术语和定义、符号

GB／T15619、GB／T2900．28、GB／T2298规定的术语和定义外，下列术语和定义适用于本部分。

3．1

vibration(shock)

手传振动(冲击)hand-transmitted

通常通过握持工具或工件的手掌或手指直接施加于或传递到人体手臂系统的机械振动(冲击)。

3．2

acceleration

频率计权加速度frequency-weighted

根据人体对不同频率振动的感觉响应及产生的生理效应规律进行计权的加速度。

3．3符号

本部分使用下述符号：

口。。(￡)…………t时刻频率计权手传振动瞬时单轴加速度，m／s2

。hw．…………“频率计权手传振动单轴加速度均方根值，m／s2

口h，nhW。，nh………………在规定的X、y和z各方向ahw值，m／s2

‰……………频率计权均方根值加速度的振动总值，m／s2；它是三轴测量的振动值

口“的平方和的根值

nh--…………·所有操作者测量结果的算术平均值，即总振动值，m／S2，即测试的结果

1

22665．5—2008

GB／T

％……………重复性标准差

K……………n“的不确定度，m／s2

c。…………一组测试的变异系数，定义为一组测量值的标准差与该组数值的均值

之比：

C。一。S：N—-—1

式中：

f1N

s一一√南蚤。“五hv)2；

‰——一个测量序列中5个振动总值的平均值，m／82；

n“——一个测量序列中第i次振动总值，m／s2；

N——一个测量序列中测量值的数量(本标准N取5)。

4振动

4．1振动的消减

在不过度影响工具的性能和人机工程(质量，操作等)的前提下，应尽可能地将手柄振动降为

最低。

注：可以采用工程方法来降低振动。评估应用降低振动的措施是否成功，是通过将该工具与其他同类型且具有可

比性规格和性能的工具的振动水平进行对比，可见参考文献。

4．2振动测量的一般要求

本测试方法给出了所有关于振动发射特性的确定、声明和验证的必要信息。还可将不同工具的测

试结果进行比较。

应在说明书中给出工具手臂振动水平ah及其不确定度K，按下述测试程序确定ah值，给出的不确

定度K表明了测量平均值的偏离程度。

4．3振动的特性

4．3．1测量的方向

传递到手上的振动与x、y和z三个正交方向有关，见图1。

4．3．2测量的定位

图2给出了测量圆锯时传感器在主手柄和辅助手柄(如果有)上的位置。

应在每个手握持位置处的三个方向进行测量，所有的测量应同时进行。

测量应尽可能地靠近手的拇指与食指之间，该位置为操作者正常握持工具的位置。

如果握住的部位被柔软的表面材料覆盖，应避免传感器安装的谐振效应。如果只在握持部位装有

柔软的表面材料，则应将其去除或者通过一个传感器安装夹或合适的转接器将表面材料压紧。

对于具有隔离振动的手柄，测量的定位会明显地影响振动值。如果传感器不能沿着手柄长度的中

间放置，则测量点应在沿握持部位手的左边和右边来确定相应的振动值[见图1a)]。该手柄的测量结果

应为两个测量点结果的平均值。

如果工具运行时需多于一个握紧或抓紧表面，则应在操作者正常操作工具时的手柄握持位置进行

测量并记录。如果能够表明某一个握紧的部位的振动总是起主导作用的话，则可以只在该握紧区域进

行测量。

4．3．3振幅

描述振动大小的量值应用频率计权加速度n“，表示，m／s2。

频率计权应符合ISO5349—1的要求，附录A规定了对频率计权和频带限定滤波器的要求。

本部分中的均方根值nn定义为频率计权加速度信号nhw(￡)的均方根值：

‰一Ⅲ1r赤∞at]1，2

22665．5—20
